54C
350

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

NOTE:

Перед началом проверки жгута проводов,
проверьте промежуточный разъем A20
<Передние противотуманные фары>, разъем
C27 <Автомобили с левым расположением
органов управления  индикатор включения
передних противотуманных фар> или разъем
C115 <Автомобили с правым расположением
органов управления  индикатор включения
передних противотуманных фар>,
отремонтируйте разъем(ы) в случае
необходимости.

•

Проверьте состояние выходных линий на
наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 7. Повторная проверка системы
Проверьте, чтобы убедиться в том,
что противотуманные фары и индикаторы
включения противотуманных фар горят
нормально.

B: В норме ли результаты проверки?

Фары головного света нормально загораются
как в режиме дальнего, так и ближнего света :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

Противотуманные фары не горят :

Замените

лампу(ы) противотуманных фар.

Индикатор включения передних
противотуманных фар не горит :

Замените

панель приборов в сборе.

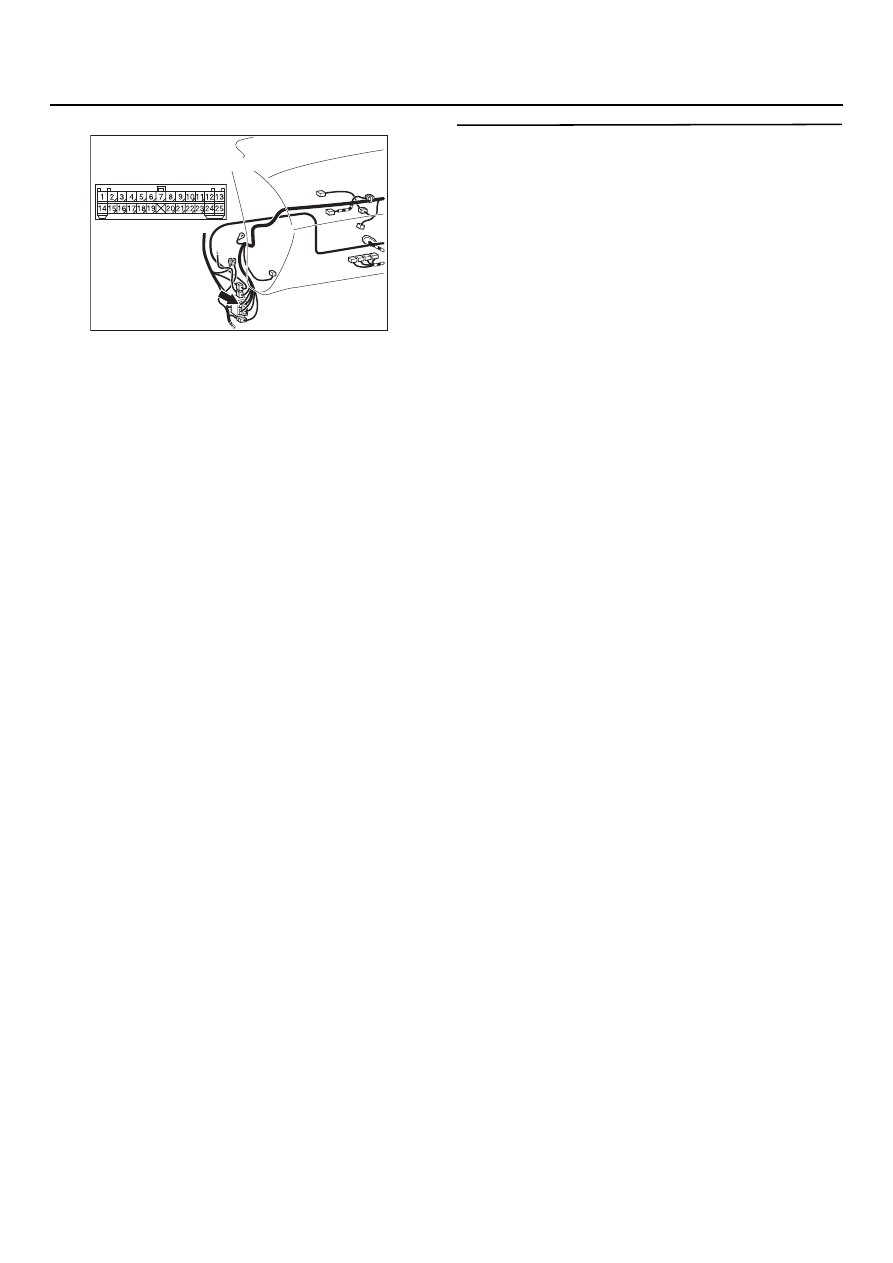

AC303816 AD

Разъем: C
115
<Автомобили с правым рулем>

54C
351

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ К
4: Задние противотуманные фонари и индикатор включения
задних противотуманных фонарей нормально не зажигаются

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

ПРИМЕЧАНИЕ:

для автомобиля с кузовом "Седан"
для автомобиля с кузовом "Универсал"

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

ЭБУ системы ETACS

ПЛАВКАЯ
ВСТАВКА 1

КОМБИНАЦИЯ
ПРИБОРОВ

Лампа заднего
противотуман
ного фонаря

Реле заднего
противотуман
ного фонаря

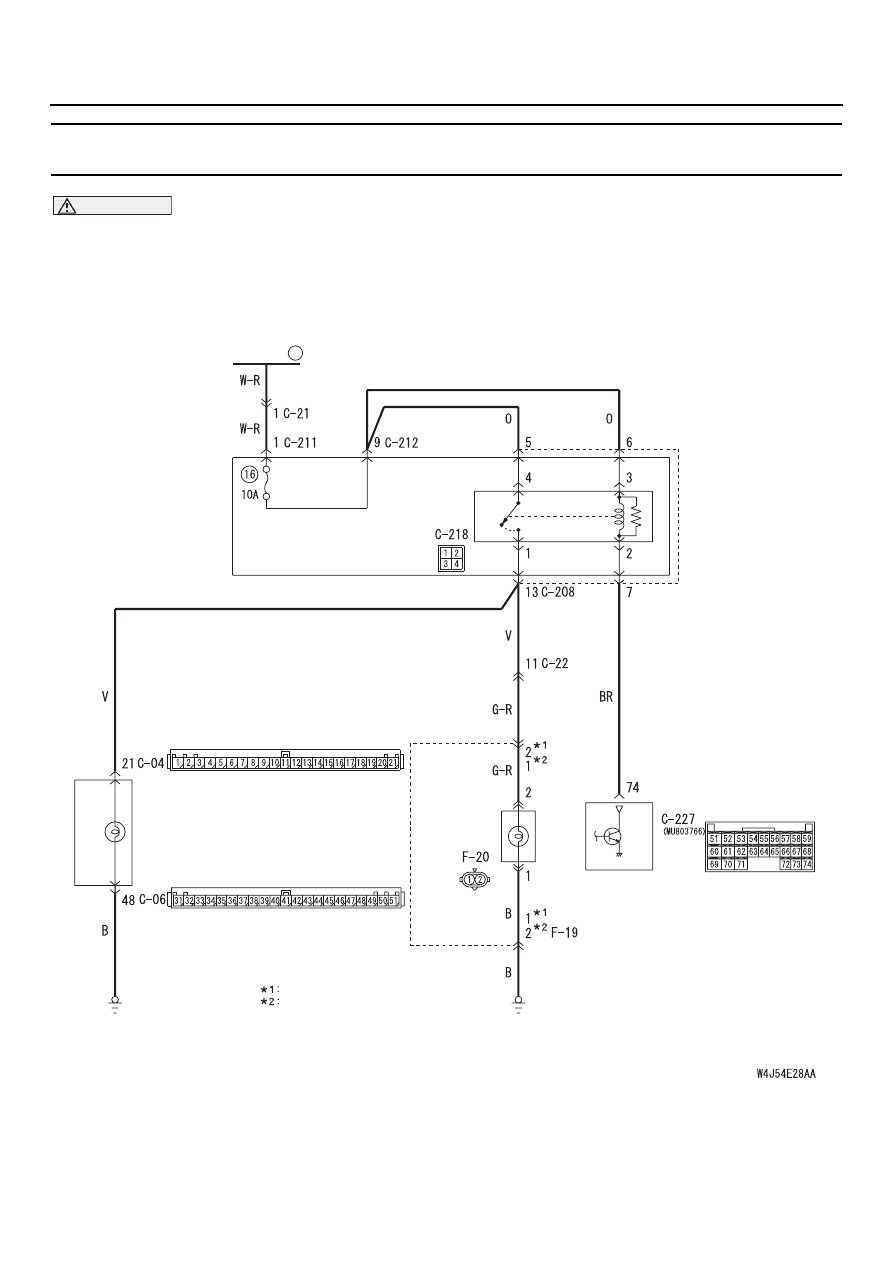

Цепь заднего противотуманного фонаря

(автомобиль с левым расположением органов управления)

МОНТАЖНЫЙ БЛОК

ВЫКЛ.

ВКЛ.

Индикатор включения противотуманных фар и фонаря

54C
352

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если не горят задние противотуманные фонари,
то возможны неисправности в разъемах жгутов
проводов, или перегорание ламп или
предохранителей.

Возможные причины

•

Перегоревшие лампы задних
противотуманных фонарей.

•

Повреждение жгута проводов или разъемов.

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий
 W : Белый     Y : Желтый     SB : ГолубойBR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

КОМБИНАЦИЯ
ПРИБОРОВ

Лампа заднего
противотуман
ного фонаря

Реле заднего
противотуман
ного фонаря

ЭБУ системы
ETACS

ПЛАВКАЯ
ВСТАВКА 1

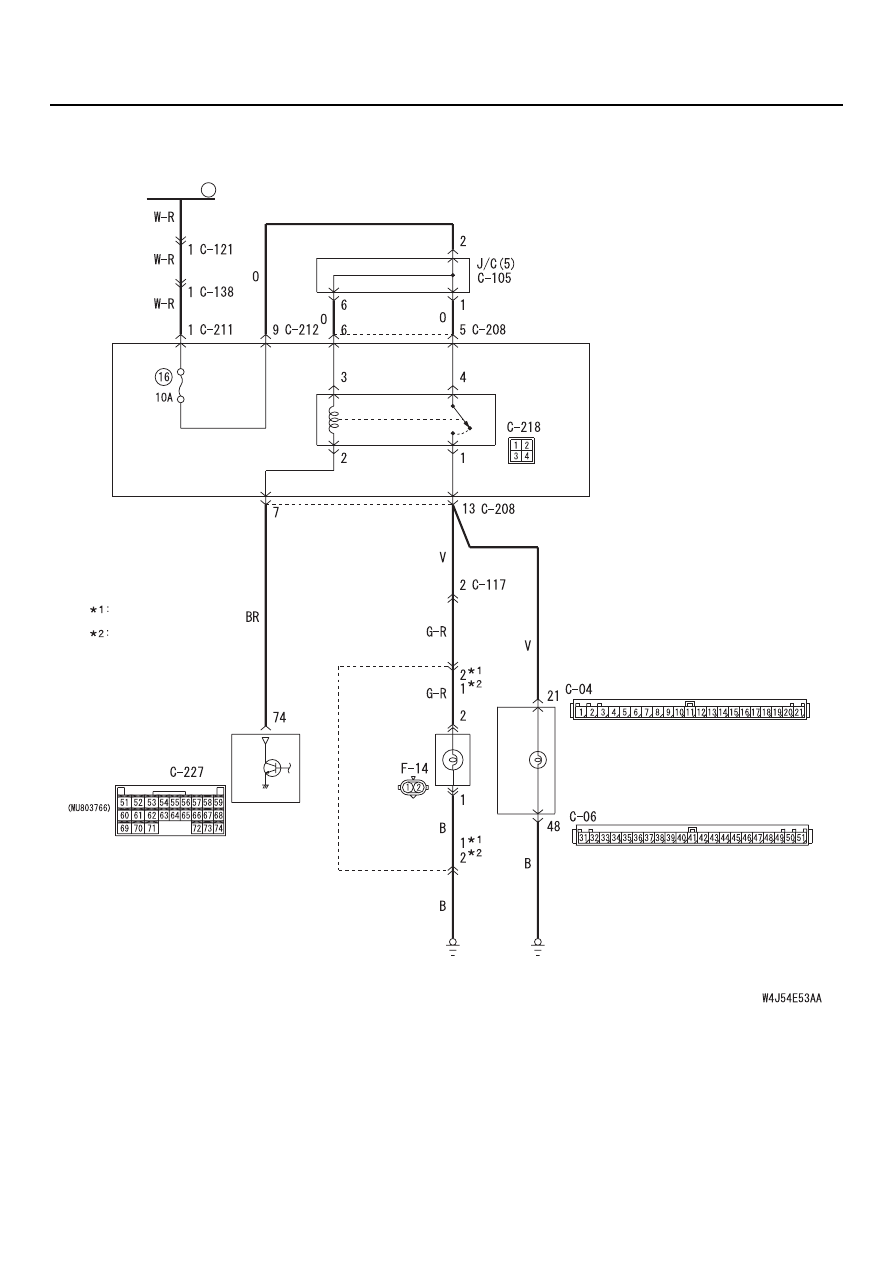

Цепь заднего противотуманного фонаря

(автомобиль с правым расположением органов управления)

МОНТАЖНЫЙ БЛОК

ВЫКЛ.

ВКЛ.

ПРИМЕЧАНИЕ:

для автомобиля

с кузовом "Седан"
для автомобиля

с кузовом "Универсал"

Индикатор включения противотуманных фар и фонаря

54C
353

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка разъема выключателей:
Разъем F
20 <Автомобили с левым
расположением органов управления>,
разъем F
14 <Автомобили с правым
расположением органов управления>
задних противотуманных фонарей или
разъем C
06 <Индикатора включения
задних противотуманных фонарей>
комбинации приборов

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 2. Проверка состояния ламп задних
противотуманных фонарей или индикаторов
включения задних противотуманных
фонарей
Проверьте состояние ламп(ы) на наличие
дефекта(ов).

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Замените неисправные лампы.

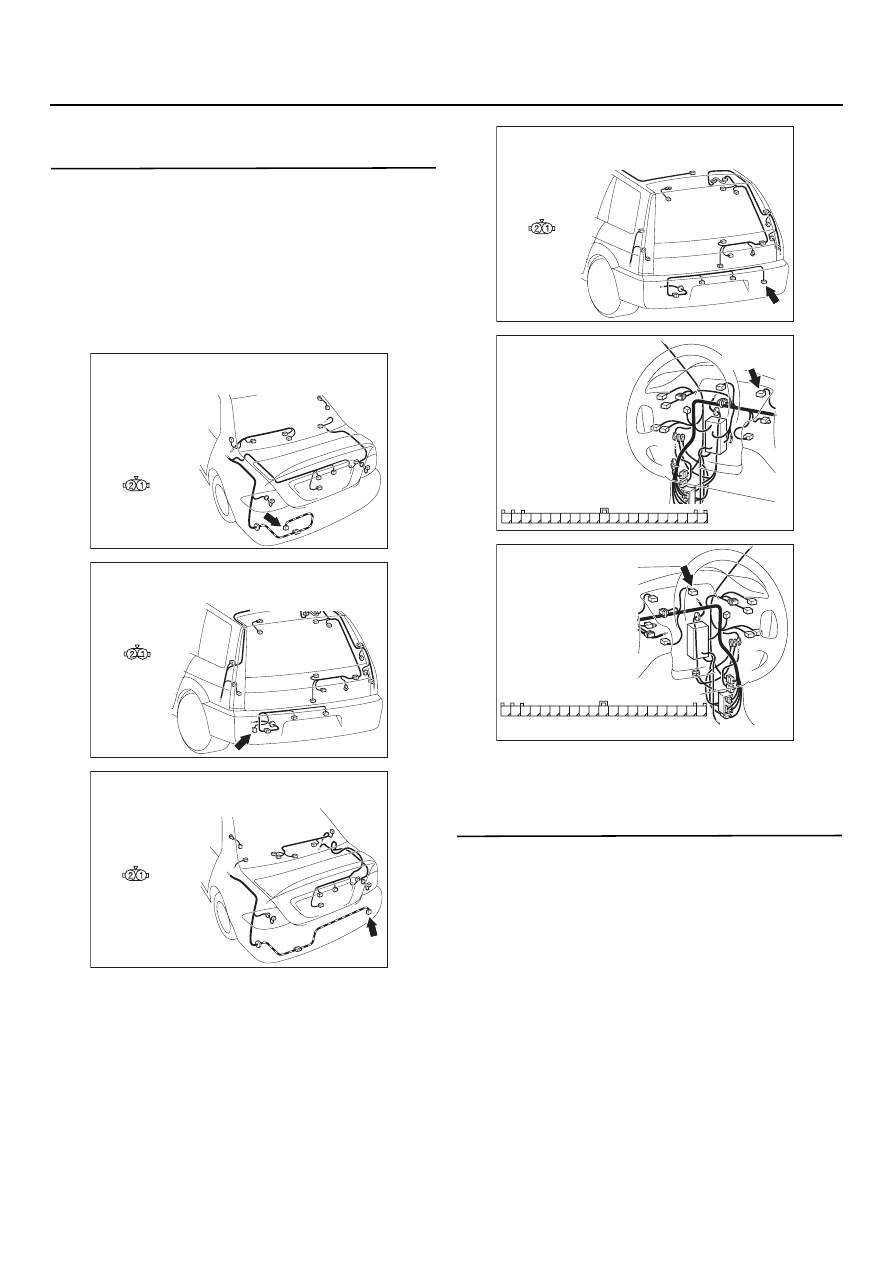

AC303943

Разъем: F
20

Вид со стороны
жгута проводов

AC

<Автомобиль с кузовом "Седан" и с левым
расположением органов управления>

AC303954

Разъем: F
20

Вид со стороны
жгута проводов

AE

<Автомобиль с кузовом "Универсал"
и с левым расположением органов управления>

AC303945

Разъем: F
14

Вид со стороны
жгута проводов

AC

<Автомобиль с кузовом "Седан" и с правым
расположением органов управления>

AC303956

Разъем: F
14

Вид со стороны
жгута проводов

AD

<Автомобиль с кузовом "Универсал" и с правым
расположением органов управления>

AC303798

Разъем: C
06
<Автомобили
с левым рулем>

AF

Со стороны жгута проводов

C06 (L)

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

AC303814

Разъем: C
06
<Автомобили
с правым рулем>

AD

Со стороны жгута проводов

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

C06 (L)
