Mitsubishi Lancer / Lancer Wagon. Руководство - часть 343

54C
98

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема D19
и разъема C215 монтажного блока, отремонти
руйте разъем(ы), в случае необходимости.

•

Проверьте состояние входной и выходной
линий на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 18. Проверка разъема выключателей:
Разъем F
13 исполнительного механизма
замка задней двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 19.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 19. Проверка состояния
исполнительного механизма замка задней
двери
Убедитесь в том, что исполнительный механизм
замка задней двери в нормальном состоянии.
См. главу 42, "Дверь",

CTP. 42-59

.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 20.

НЕТ :

Замените исполнительный механизм
замка задней двери.

ЭТАП 20. Проверка разъема выключателей:
Разъем С
225 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 21.

НЕТ :

Отремонтируйте неисправный разъем.

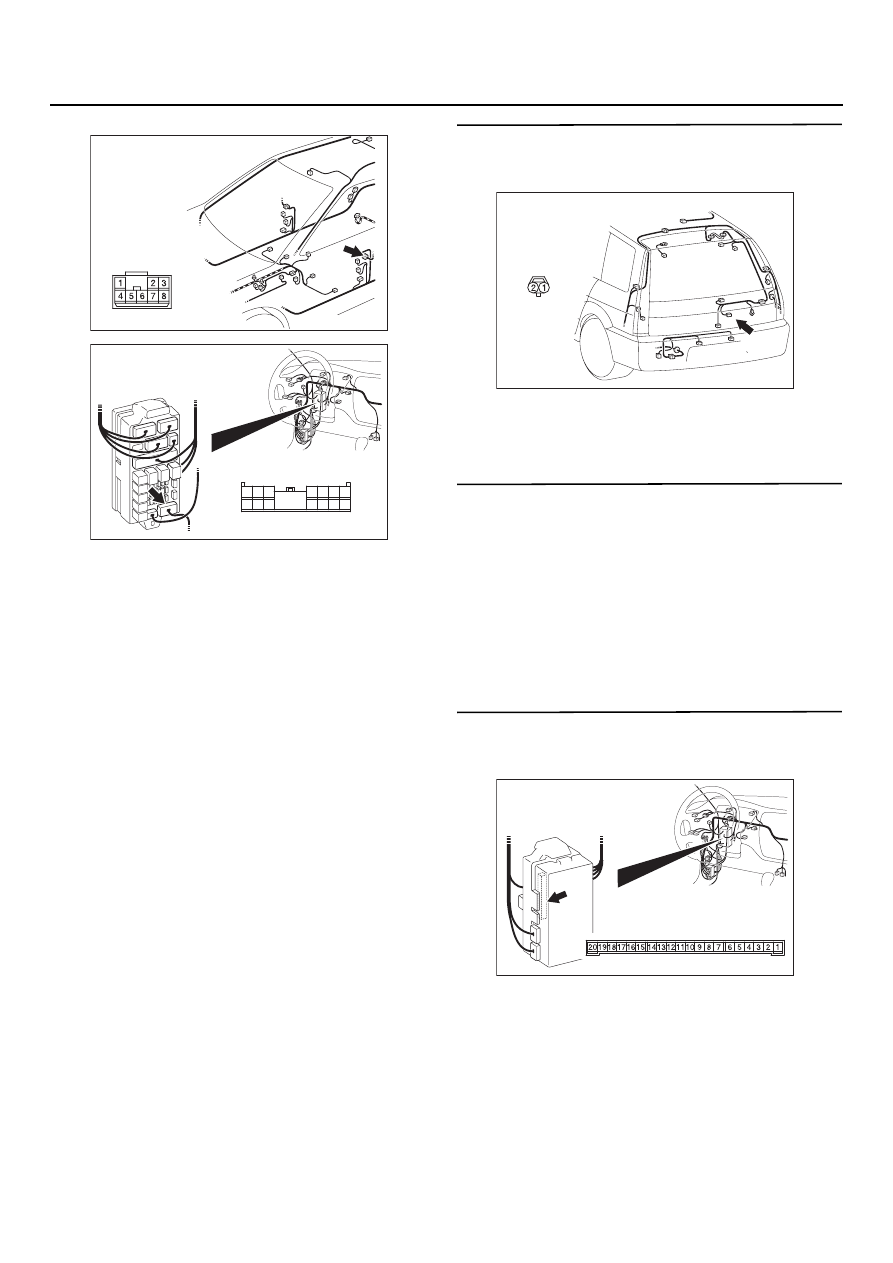

AC303915

Разъем: D
19

AB

<Универсал
автомобили
с левым рулем>

AC303808

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C
215

AG

<Автомобили с левым рулем>

7

15

5

6

14 13

2

9

12

4 3

10

11

1

8

AC303954

Разъем: F
13
<Универсал
Автомобили
с левым рулем>

Вид со стороны
жгута проводов

AG

F13(B)

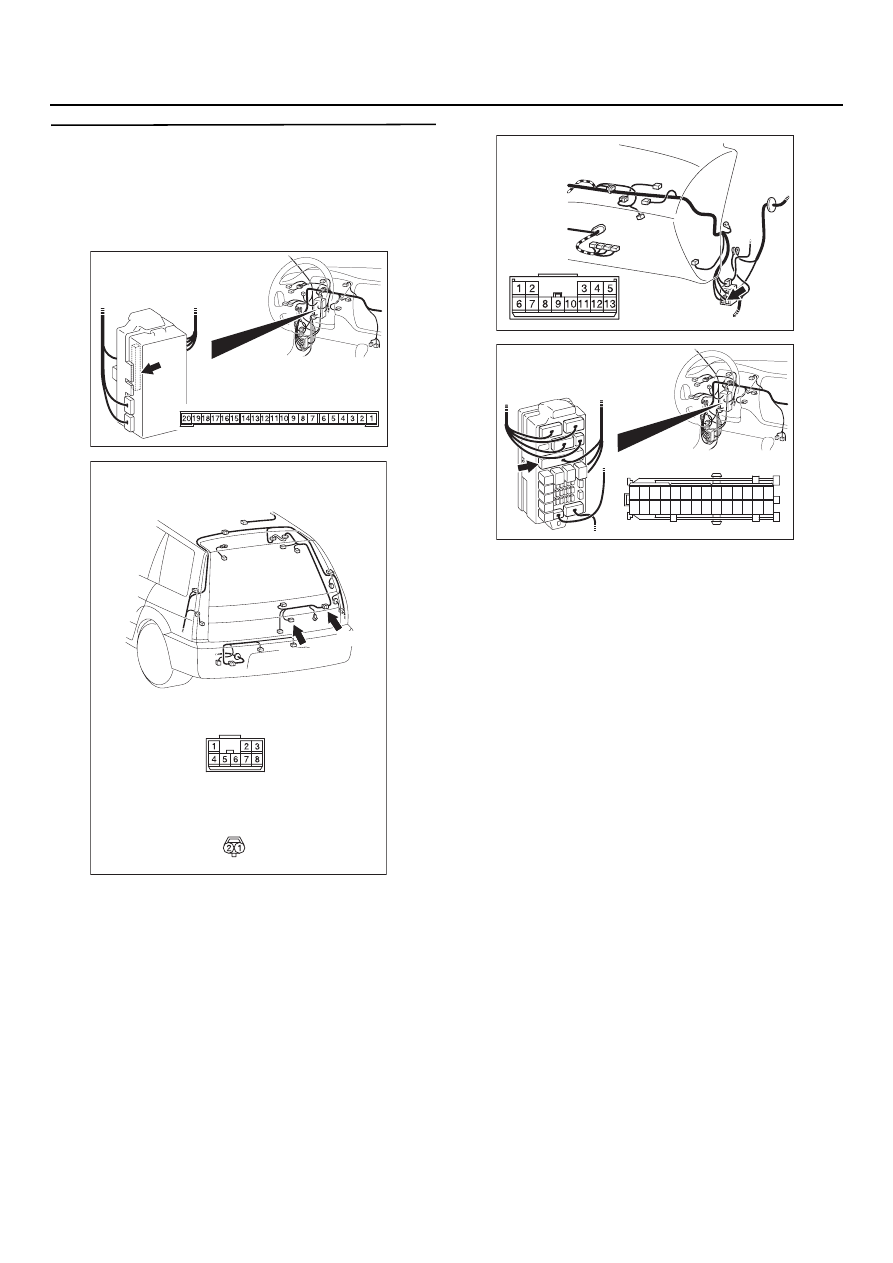

AC303810

Разъем: C
225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

54C
99

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 21. Проверка состояния жгута
проводов от разъема С
225 (клеммы № 5 и
6) электронного блока управления системой
ETACS к разъему F
13 (клеммы № 1 и 2)
исполнительного механизма замка задней
двери

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточных разъемов С119,
F12 и разъема C212 монтажного блока,
отремонтируйте разъем(ы), в случае
необходимости.

•

Проверьте состояние входной и выходной
линий на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

AC303810

Разъем: C
225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303955

Разъемы: F
12, F
13

<Универсал
автомобили с левым рулем>

AG

F12

F12

Разъем F13  вид со стороны
жгута проводов

F13(B)

AC303804

Разъем: C
119
<Автомобили
с левым рулем>

AQ

AC303808

Вид со стороны жгута проводов

Монтажный блок (вид спереди)

Разъем: C
212

AF

<Автомобили с левым рулем>

21

7

16 15

17

18

20 19

1

2

3

4

5

6

23 22

24

25

28

26

27

9

8

10

11

14

12

13

54C
100

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ С
2: Все двери автомобиля не могут быть заблокированы
или разблокированы системой центральной блокировки замков дверей.
<Автомобили с правым расположением органов управления>

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Исполнительный
механизм задней
левой двери

Исполнительный
механизм задней
правой двери

ЭБУ системы ETACS

Реле
разблоки
ровки
дверей

Реле
блоки
ровки
дверей

Исполнительный
механизм передней
левой двери

Исполнительный
механизм передней
правой двери

Вид со стороны монтажного блока

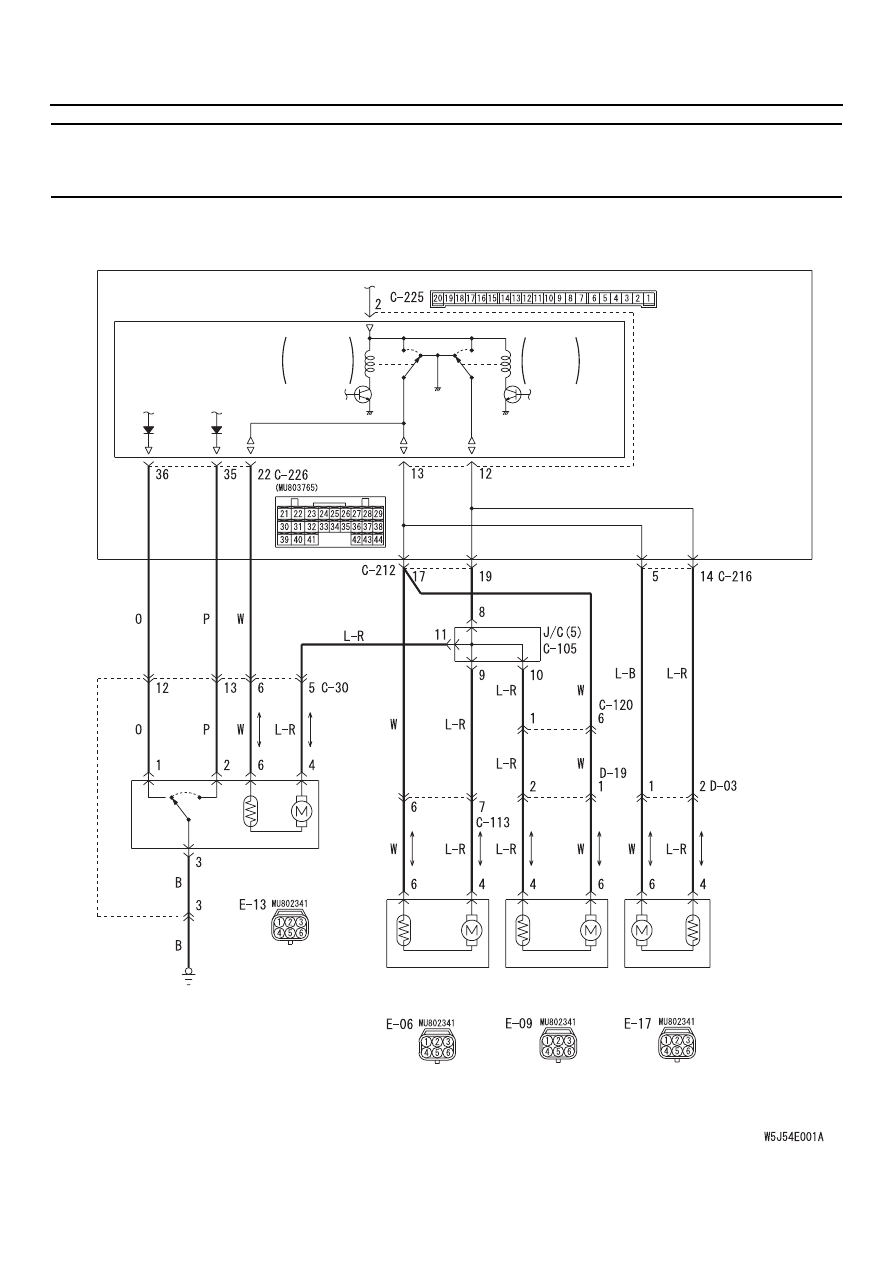

Цепь системы центральной блокировки замков дверей

   (Седан
автомобили с правым расположением органов управления)

МОНТАЖНЫЙ БЛОК

ВЫКЛ. ВЫКЛ.

ВКЛ.

ВКЛ.

ОТПЕРЕТЬ

ЗАПЕРЕТЬ

54C
101

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Исполнительный
механизм задней
левой двери

Исполнительный
механизм задней
правой двери

Исполнительный
механизм задней
двери

ЭБУ системы ETACS

Реле
разбло
кировки
дверей

Реле
блоки
ровки
дверей

Исполнительный
механизм передней
левой двери

Исполнительный
механизм передней
правой двери

Вид со стороны монтажного блока

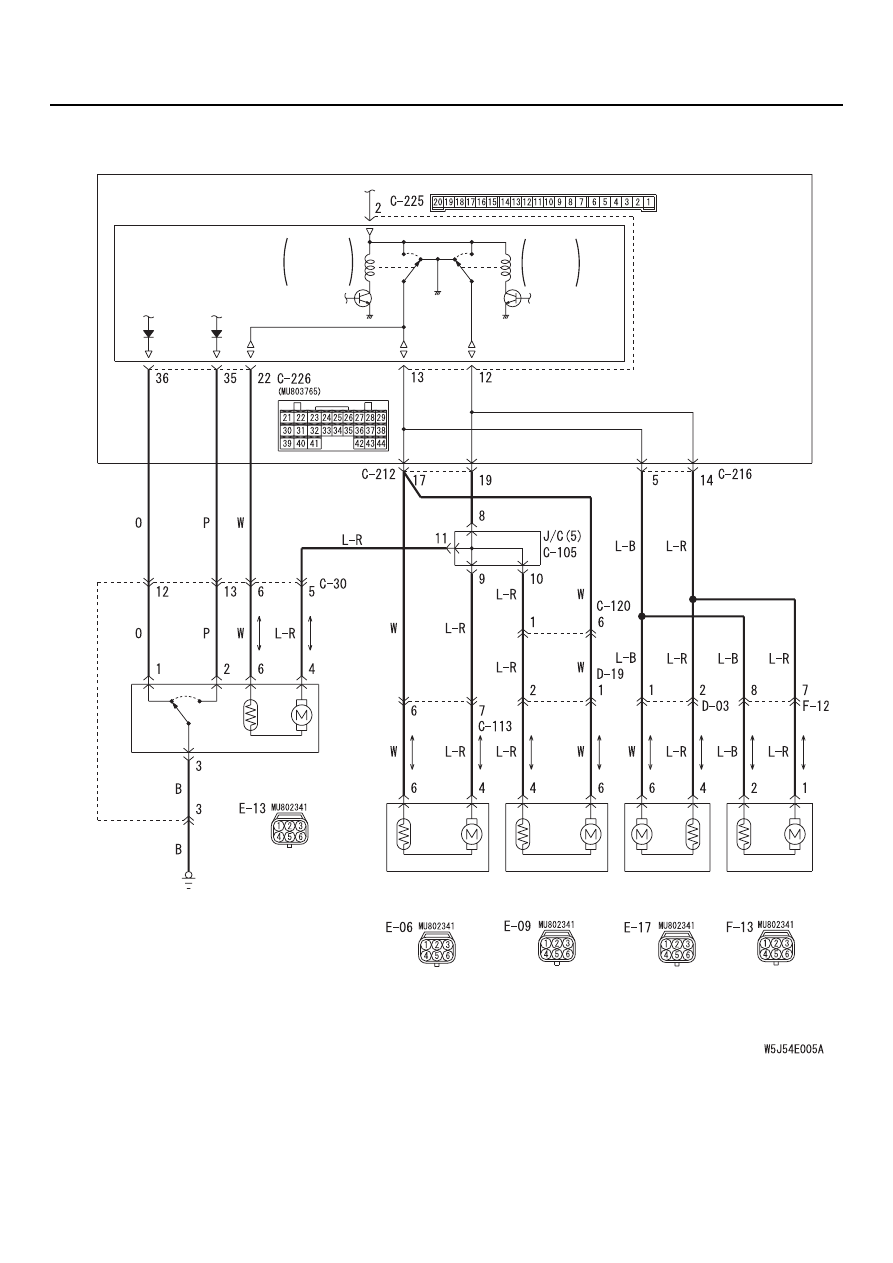

 Цепь системы центральной блокировки замков дверей

   (Универсал
автомобили с правым расположением органов управления)

МОНТАЖНЫЙ БЛОК

ВЫКЛ. ВЫКЛ.

ВКЛ.

ВКЛ.

ОТПЕРЕТЬ

ЗАПЕРЕТЬ
