54C
90

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Исполнительный
механизм задней
левой двери

Исполнительный
механизм задней
правой двери

Исполнительный
механизм задней
двери

ЭБУ системы ETACS

Реле
разблоки
ровки
дверей

Реле
блоки
ровки
дверей

Исполнительный
механизм передней
правой двери

Исполнительный
механизм передней
левой двери

Вид со стороны монтажного блока

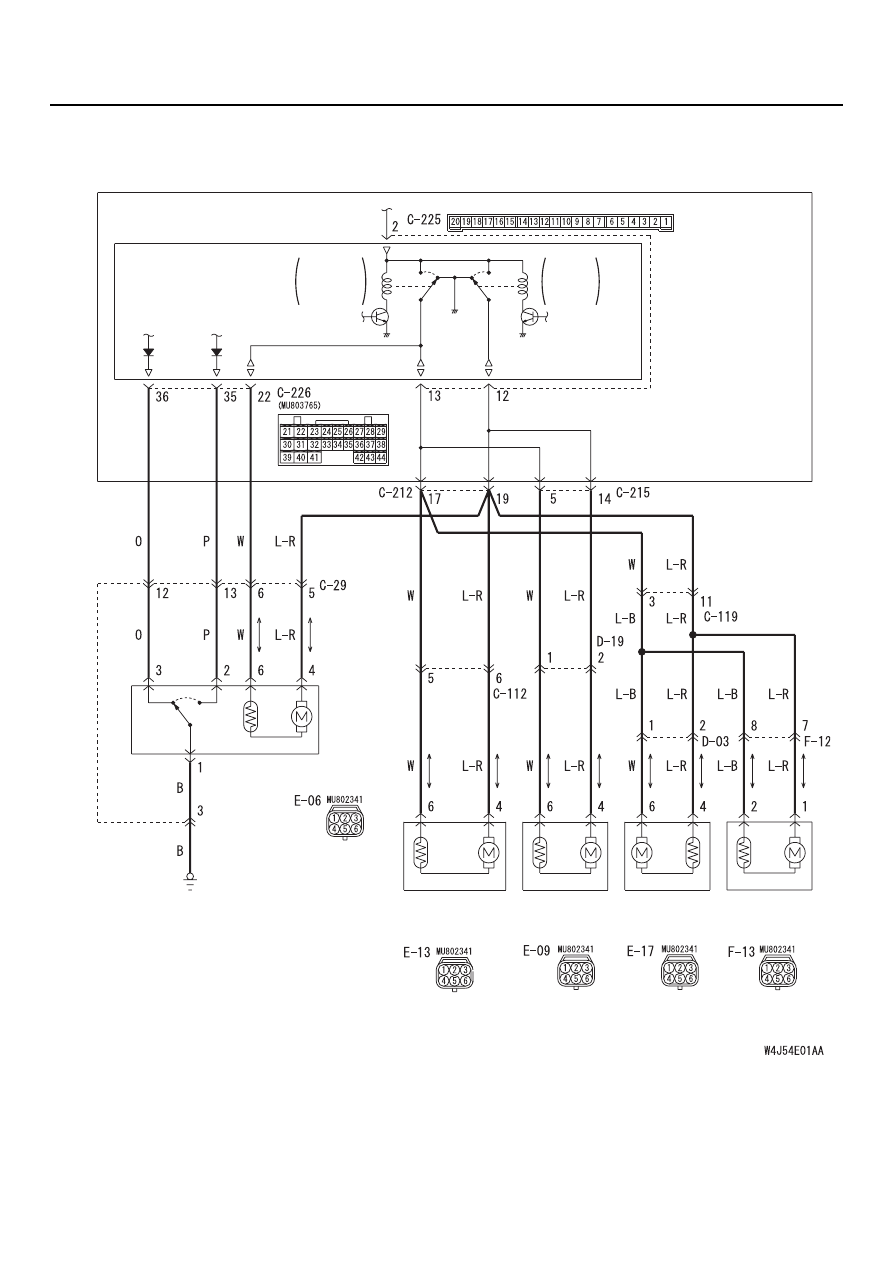

Цепь системы центральной блокировки замков дверей
(Седан
автомобили с левым расположением органов управления)

МОНТАЖНЫЙ БЛОК

ВЫКЛ. ВЫКЛ. ВКЛ.

ВКЛ.

ОТПЕРЕТЬ

ЗАПЕРЕТЬ

54C
91

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если ни одна дверь (включая заднюю) не могут
быть заблокированы и разблокированы
центральной системой блокировки замков
дверей, то могут быть неисправны
исполнительные механизмы замков дверей.

ВОЗМОЖНЫЕ ПРИЧИНЫ

•

Неисправность исполнительного механизма
замка двери

•

Неисправность исполнительного механизма
замка задней двери

•

Повреждение жгута проводов или разъемов

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Определение неисправного
исполнительного механизма замка двери

B: Которая из дверей нормально не запирается?

Дверь водителя :

Переходите к этапу 2.

Дверь переднего пассажира :

Переходите

к этапу 6.

Задняя правая дверь :

Переходите к этапу 10.

Задняя левая дверь :

Переходите к этапу 14.

Задняя дверь <Универсал> :

Переходите

к этапу 18.

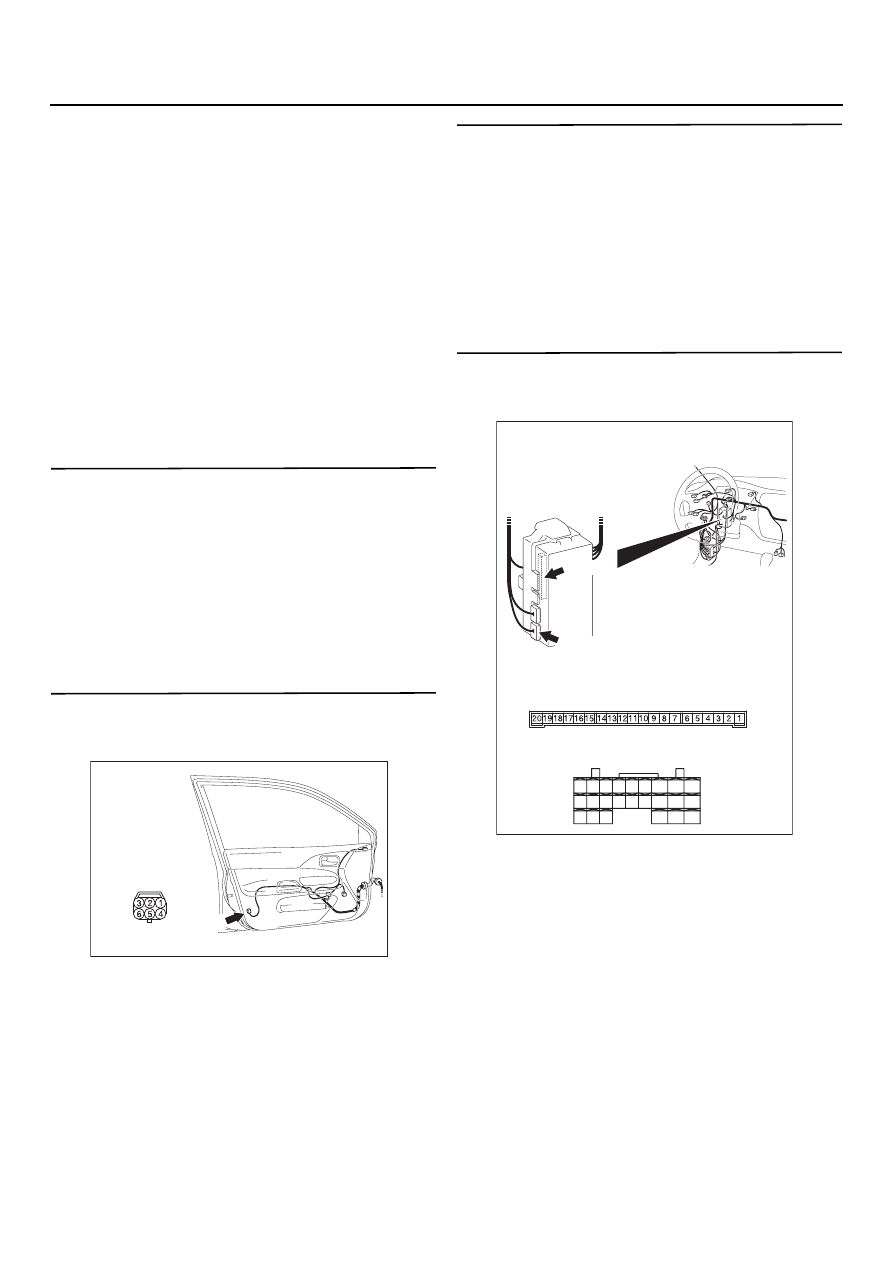

ЭТАП 2. Проверка разъема выключателей:
Разъем Е
06 исполнительного механизма
замка передней левой двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 3. Проверка состояния
исполнительного механизма замка
передней левой двери
Убедитесь в том, что исполнительный механизм
замка левой передней двери работает
нормально. См. главу 42, "Дверь",

CTP. 42-41

.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 4.

НЕТ :

Замените исполнительный механизм
замка передней левой двери.

ЭТАП 4. Проверка разъема выключателей:
Разъемы С
225, С
226 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 5.

НЕТ :

Отремонтируйте неисправный разъем.

AC303935

Вид со стороны
жгута проводов

AD

Разъем: E
06

E06(B)

<Автомобили
с левым рулем>

AC303811

Разъемы: C
225, C
226

AE

Монтажный блок
(вид сзади)

<Автомобили с левым рулем>

Разъем С225  вид со стороны
монтажного блока

C225

C226

Разъем С226  вид со стороны
жгута проводов

28
37
43

29

44

38

23

32
41

24

25

26

27

34

42

3635

33

21

22

30
39

40

31

54C
92

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

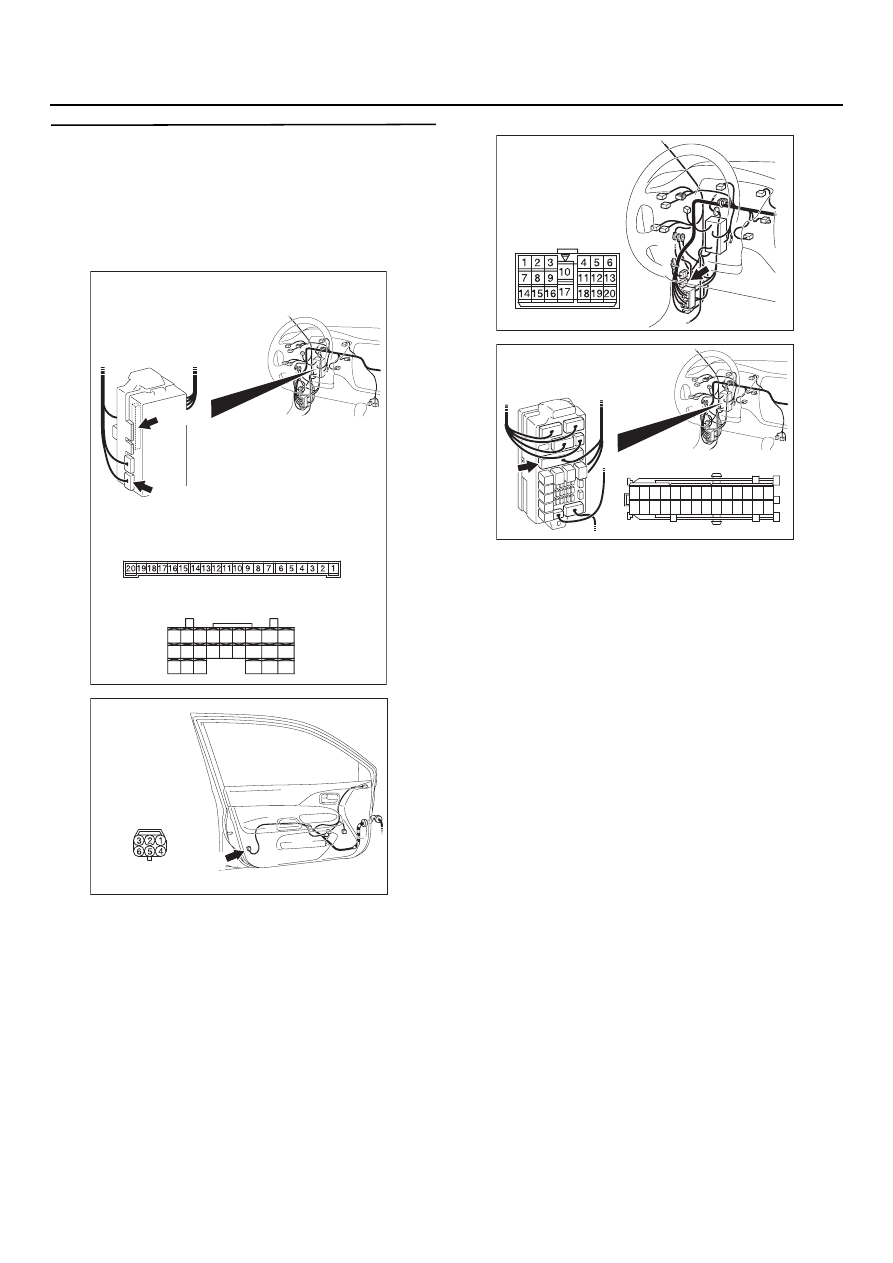

ЭТАП 5. Проверка состояния жгута проводов
от разъема С
225 (клемма № 12) электрон

ного блока управления системой ETACS и
разъема С
226 (клемма № 22) электронного
блока управления системой ETACS
к разъему Е
06  (клемма № 6 и 4) исполни

тельного механизма передней левой двери

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема С29
и разъема C212 монтажного блока, отремонти
руйте его, в случае необходимости.

•

Проверьте состояние входной и выходной
линий на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

AC303811

Разъемы: C
225, C
226

AE

Монтажный блок
(вид сзади)

<Автомобили с левым рулем>

Разъем С225  вид со стороны
монтажного блока

C225

C226

Разъем С226  вид со стороны
жгута проводов

28
37
43

29

44

38

23

32
41

24

25

26

27

34

42

3635

33

21

22

30
39

40

31

AC303935

Вид со стороны
жгута проводов

AD

Разъем: E
06

E06(B)

<Автомобили
с левым рулем>

AC303798

Разъем: C
29
<Автомобили
с левым рулем>

AN

AC303808

Вид со стороны жгута проводов

Монтажный блок (вид спереди)

Разъем: C
212

AF

<Автомобили с левым рулем>

21

7

16 15

17

18

20 19

1

2

3

4

5

6

23 22

24

25

28

26

27

9

8

10

11

14

12

13

54C
93

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

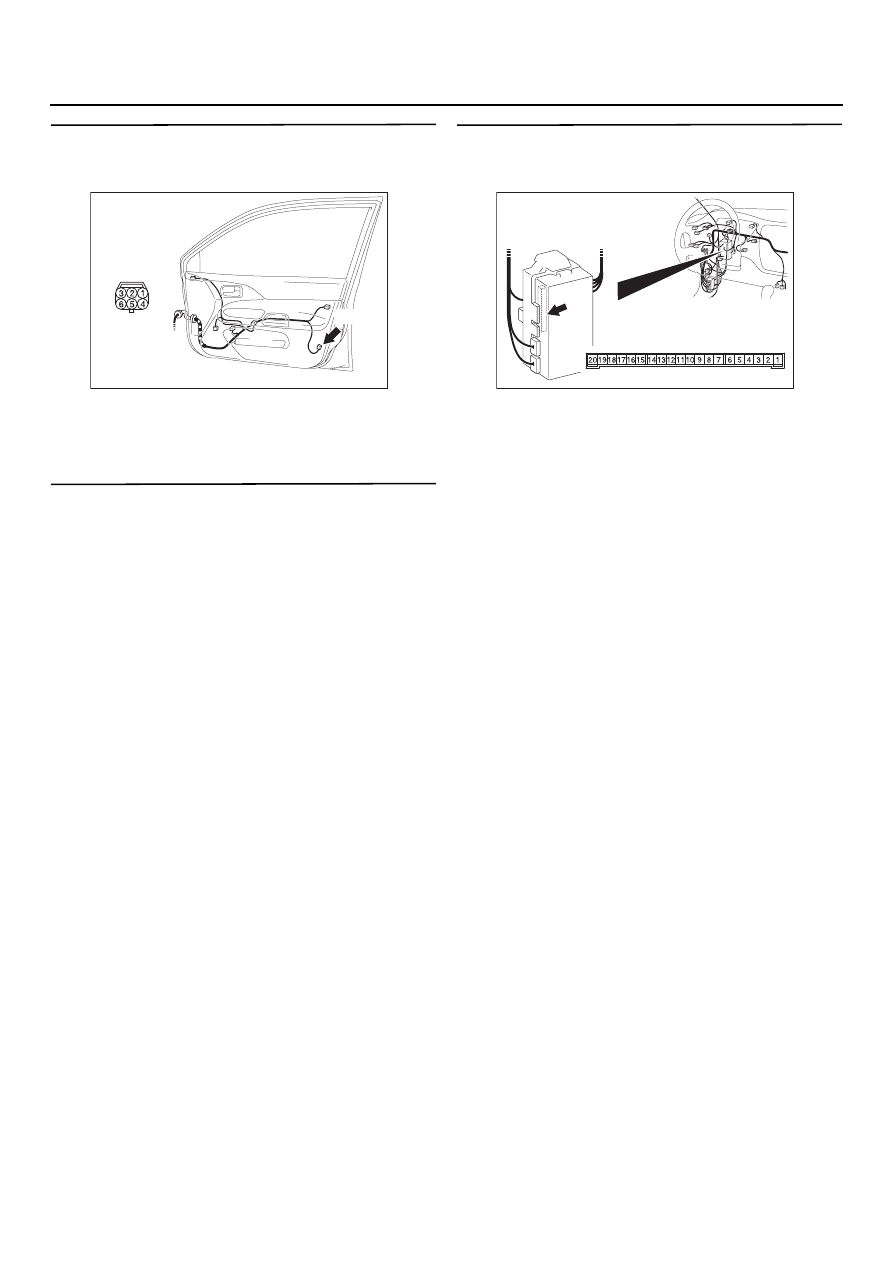

ЭТАП 6. Проверка разъема выключателей:
Разъем Е
13 исполнительного механизма
замка передней правой двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 7. Проверка состояния
исполнительного механизма замка
передней правой двери
Убедитесь в том, что исполнительный механизм
замка правой передней двери работает
нормально. См. главу 42, "Дверь",

CTP. 42-41

.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 8.

НЕТ :

Замените исполнительный механизм
замка передней правой двери.

ЭТАП 8. Проверка разъема выключателей:
Разъем С
225 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 9.

НЕТ :

Отремонтируйте неисправный разъем.

AC303939

Вид со стороны
жгута проводов

AE

Разъем: E
13
<Автомобили
с левым рулем>

E13(B)

AC303810

Разъем: C
225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>
