54C
86

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если не работает центральная блокировка
замков дверей, то скорее всего возможна
неисправность исполнительного механизма
замка передней правой двери или электронного
блока управления системой ETACS.

ВОЗМОЖНЫЕ ПРИЧИНЫ

•

Неисправность исполнительного механизма
замка передней правой двери

•

Неисправность электронного блока
управления системой ETACS

•

Повреждение жгута проводов или разъемов

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка электронного блока
управления контрольным устройством
системы SWS
Проверьте состояние линий питания и "массы"
к электронному блоку управления системой
ETACS и линий связи системы SWS.

•

Положение ключа зажигания: OFF
(выключено)

ПРОВЕРКА ЭЛЕКТРОННОГО БЛОКА

УПРАВЛЕНИЯ СИСТЕМОЙ ETACS

•

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ
СИСТЕМОЙ ETACS

Номинальное значение: Меню
"Электронный блок управления
системой ETACS" регистрирует "OK"
(исправное состояние).

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Обратитесь к методике проверки A3
"Связь с электронным блоком
управления системой ETACS
невозможна",

CTP. 54C-54

.

ЭТАП 2. Проверка сигналов
Проверьте наличие сигнала с переключателя
исполнительного механизма замка двери
водителя.

Номинальное значение: Приборы
MUT
II/III подают звуковой сигнал или
происходит колебание стрелки
вольтметра.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Обратитесь к методике проверки M14
"Не получен сигнал переключателя
замка двери водителя",

CTP. 54C-490

.

<Автомобили с правым расположением
органов управления>"

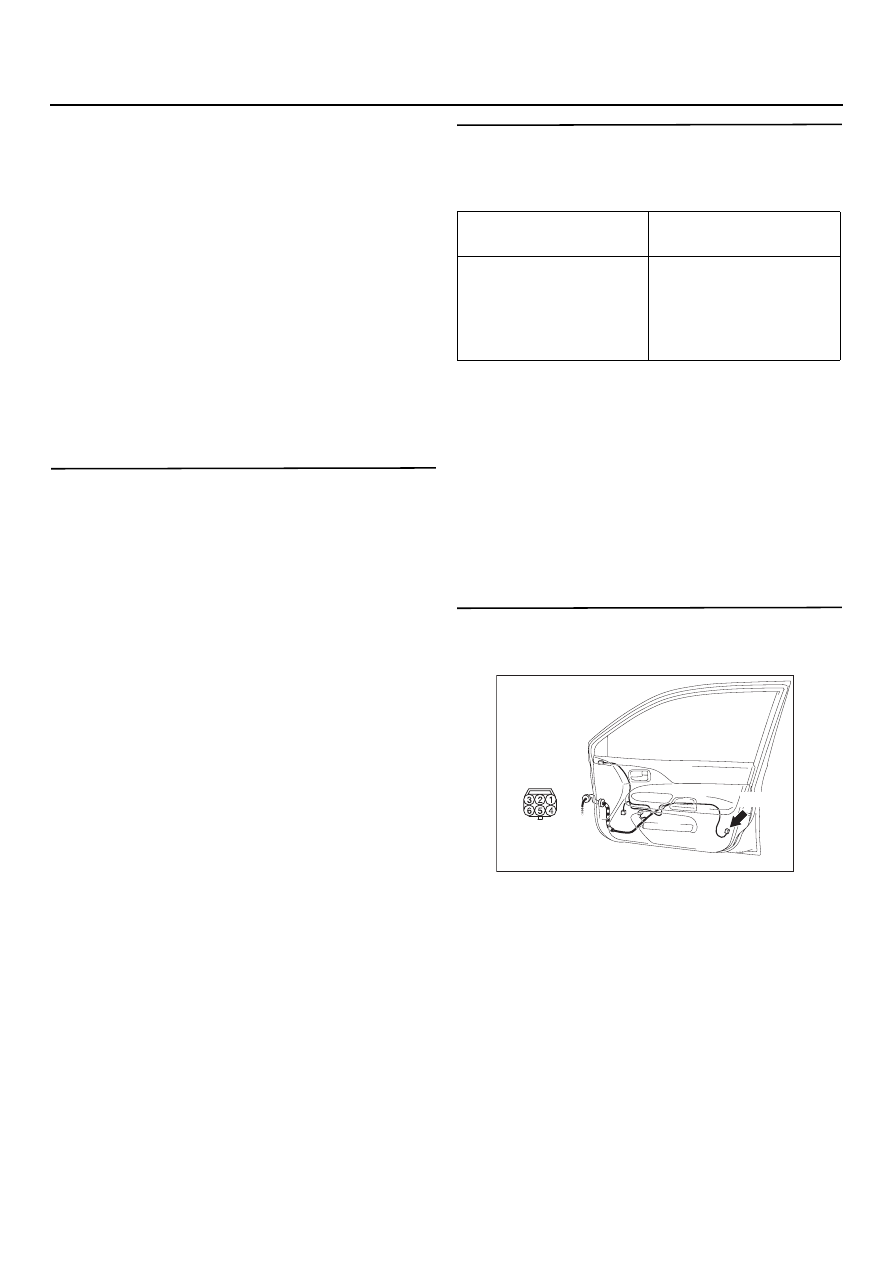

ЭТАП 3. Проверка разъема выключателей:
Разъем Е
13 исполнительного механизма
замка передней правой двери

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 4.

НЕТ :

Отремонтируйте неисправный разъем.

Переключатель
системы

Проверяемое
состояние

Исполнительный
механизм замка двери
водителя

Когда личинка замка
или кнопка блоки
ровки двери водителя
разблокирована
или заблокирована

AC303927

Вид со стороны
жгута проводов

AD

Разъем: E
13
<Автомобили
с правым рулем>

E13(B)

54C
87

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 4. Проверка состояния
исполнительного механизма замка
передней правой двери
Убедитесь в том, что исполнительный механизм
замка правой передней двери работает
нормально. См. главу 42, "Дверь",

CTP. 42-41

.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 5.

НЕТ :

Замените исполнительный механизм
замка передней правой двери.

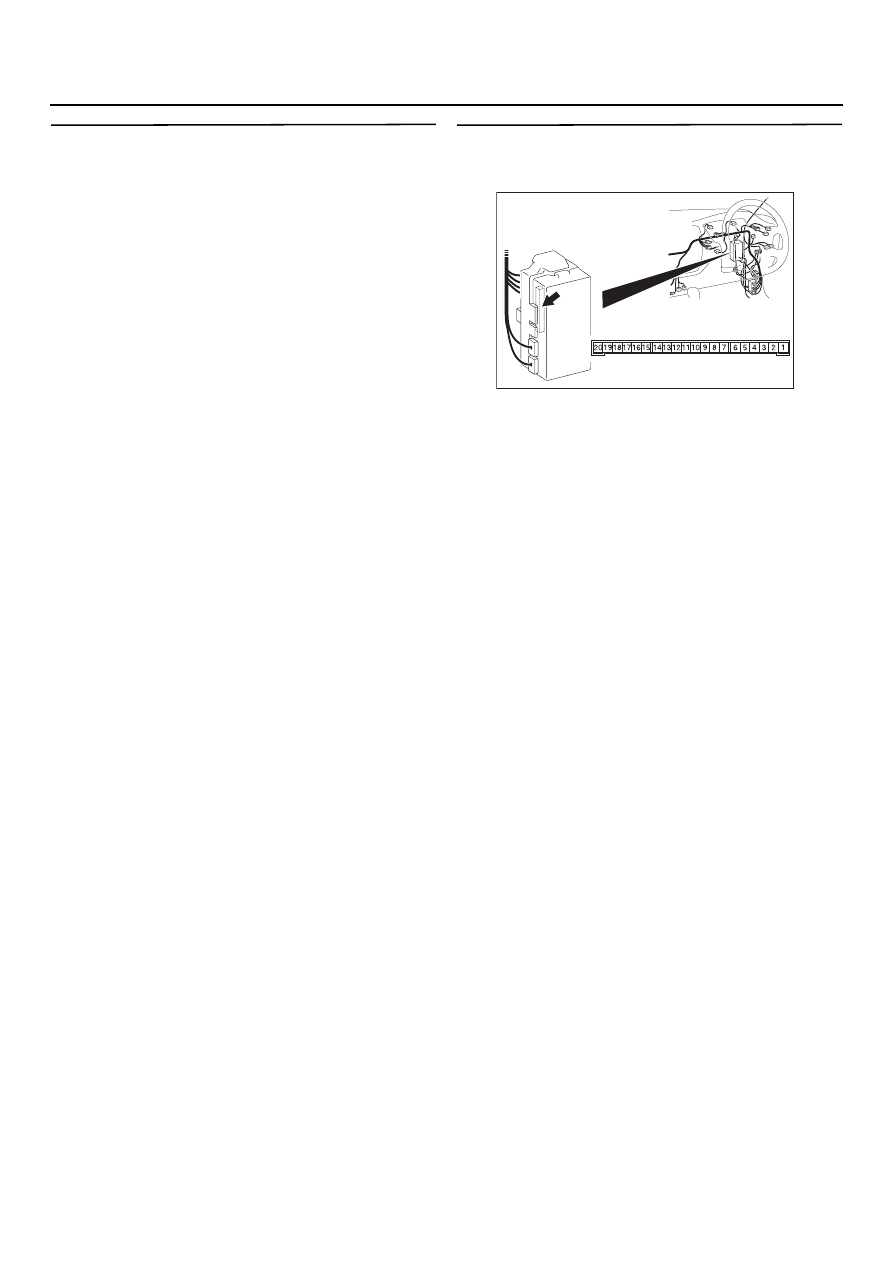

ЭТАП 5. Проверка разъема выключателей:
Разъем С
225 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 6.

НЕТ :

Отремонтируйте неисправный разъем.

AC303867

Монтажный блок (вид сзади)

Разъем: C
225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

54C
88

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

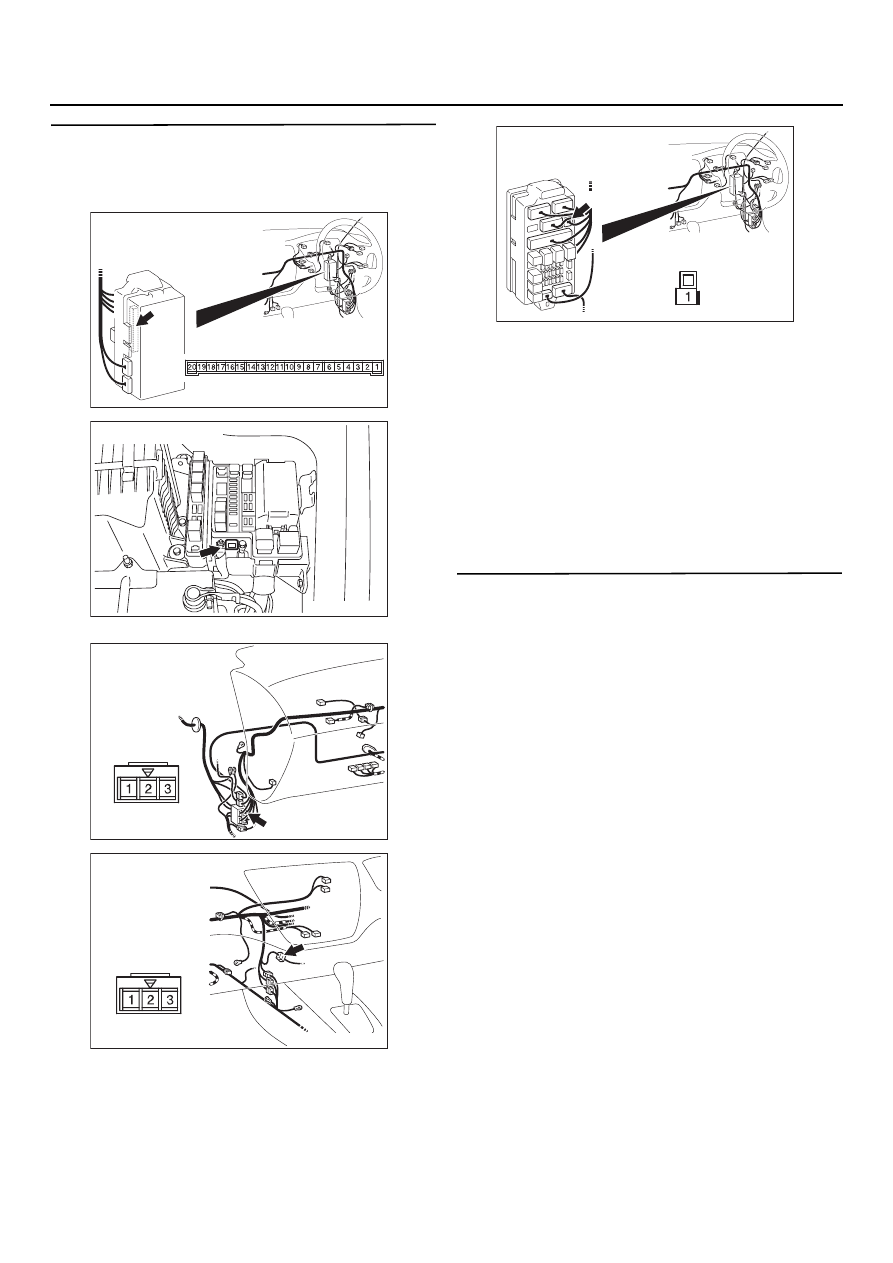

ЭТАП 6. Проверка состояния жгута проводов
между разъемом С
225 (клемма № 2)
электронного блока управления системой
ETACS и плавкой вставкой (1)

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема С121,
С138 и разъема C211 монтажного блока,
отремонтируйте разъем(ы), в случае
необходимости.

•

Проверьте состояние линии питания
на наличие обрыва или короткого замыкания
цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 7. Повторная проверка системы
Убедитесь в том, что система центральной
блокировки замков дверей работает
нормально.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

AC303867

Монтажный блок (вид сзади)

Разъем: C
225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC304728 AB

Плавкая вставка № 1

AC303816

Разъем: C
121

AB

<Автомобили
с правым рулем>

AC303818

Разъем: C
138

AB

<Автомобили
с правым рулем>

AC303822

Монтажный блок (вид сспереди)

Разъем: C
211

AK

Вид со стороны
жгута проводов

C211 (B)

<Автомобили с правым рулем>

54C
89

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

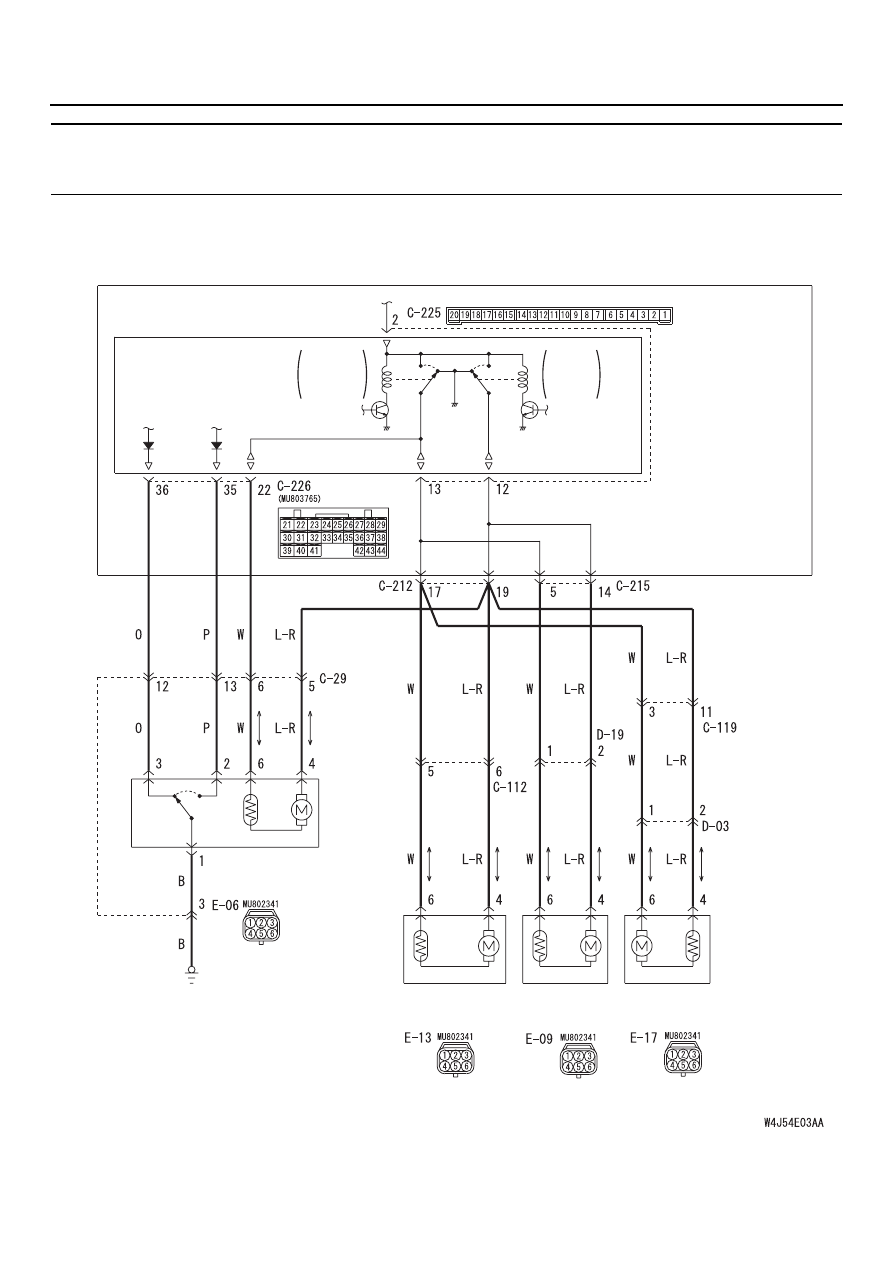

МЕТОДИКА ПРОВЕРКИ С
2: Все двери автомобиля не могут быть заблокированы
или разблокированы системой центральной блокировки замков дверей.
<Автомобили с левым расположением органов управления>

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Исполнительный
механизм задней
левой двери

Исполнительный
механизм задней
правой двери

ЭБУ системы ETACS

Реле
разблоки
ровки
дверей

Реле
блоки
ровки
дверей

Исполнительный
механизм передней
правой двери

Исполнительный
механизм передней
левой двери

Вид со стороны монтажного блока

Цепь системы центральной блокировки замков дверей
(Седан
автомобили с левым расположением органов управления)

МОНТАЖНЫЙ БЛОК

ВЫКЛ. ВЫКЛ.

ВКЛ.

ВКЛ.

ОТПЕРЕТЬ

ЗАПЕРЕТЬ
