Mitsubishi Lancer / Lancer Wagon. Руководство - часть 331

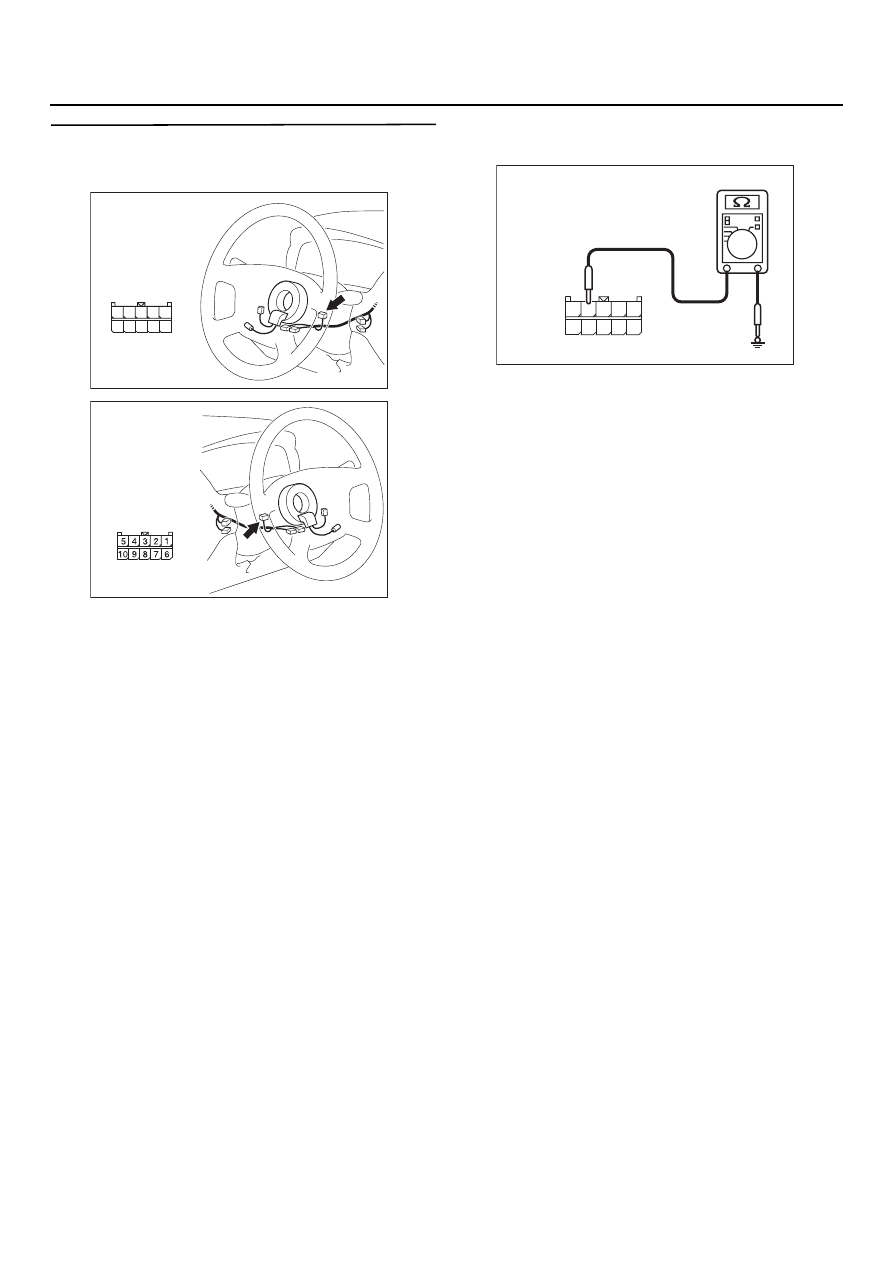

54C
50

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 5. Измерение сопротивления
на разъеме С
203 подрулевого
переключателя

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте проводимость между клеммой № 1

разъем С203 подрулевого переключателя
и "массой".

Номинальное значение:
2  Ом не более

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Переходите к этапу 6.

AC303806 AE

Разъем: C
203
<Автомобили
с левым рулем>

Вид со стороны
жгута проводов

10

5

6

7

9 8

3

4

2 1

AC303820 AC

Вид со стороны
жгута проводов

Разъем: C
203
<Автомобили
с правым рулем>

AC301541 CS

Разъем С203
(вид со стороны жгута проводов)

10

5

6

7

9 8

3

4

2 1

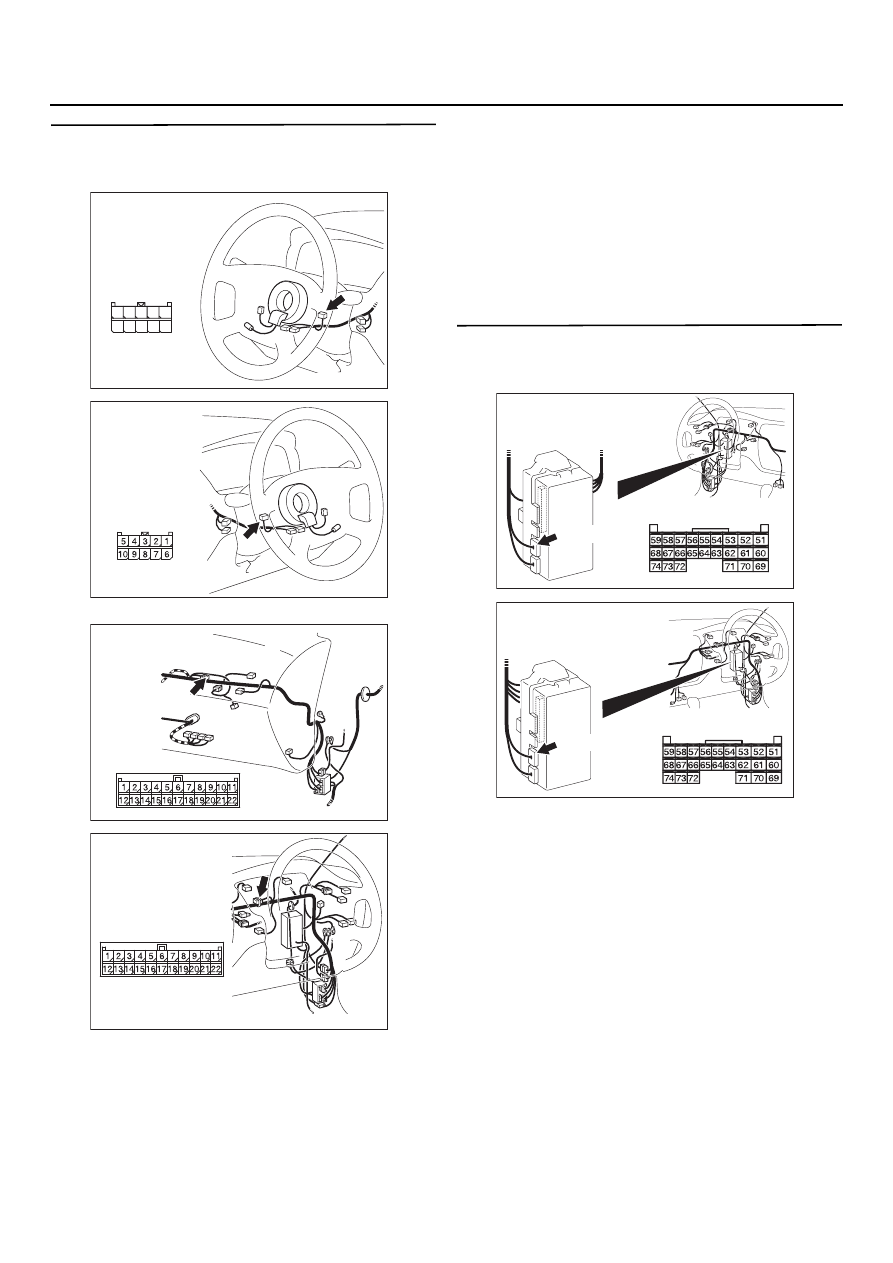

54C
51

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 6. Проверка состояния жгута проводов
между разъемом С
203 (клемма 4)
подрулевого переключателя и "массой"

NOTE:

Перед проверкой жгута проводов, проверьте
состояние соединительного разъема C104
<Автомобили с левым расположением органов
управления>, или разъема C07 <Автомобили с
правым расположением органов управления>,
отремонтируйте разъем(ы) в случае
необходимости.

•

Проверьте состояние линии "массы"
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 7. Проверка разъема выключателей:
Разъем С
227 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 8.

НЕТ :

Отремонтируйте неисправный разъем.

AC303806 AE

Разъем: C
203
<Автомобили
с левым рулем>

Вид со стороны
жгута проводов

10

5

6

7

9 8

3

4

2 1

AC303820 AC

Вид со стороны
жгута проводов

Разъем: C
203
<Автомобили
с правым рулем>

AC303804 AB

C104 (GR)

Разъем: C
104
<Автомобили с левым рулем>

AC303814

Разъем: C
07
<Автомобили
с правым рулем>

AE

AC303810

Разъем: C
227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C
227

AD

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с правым рулем>

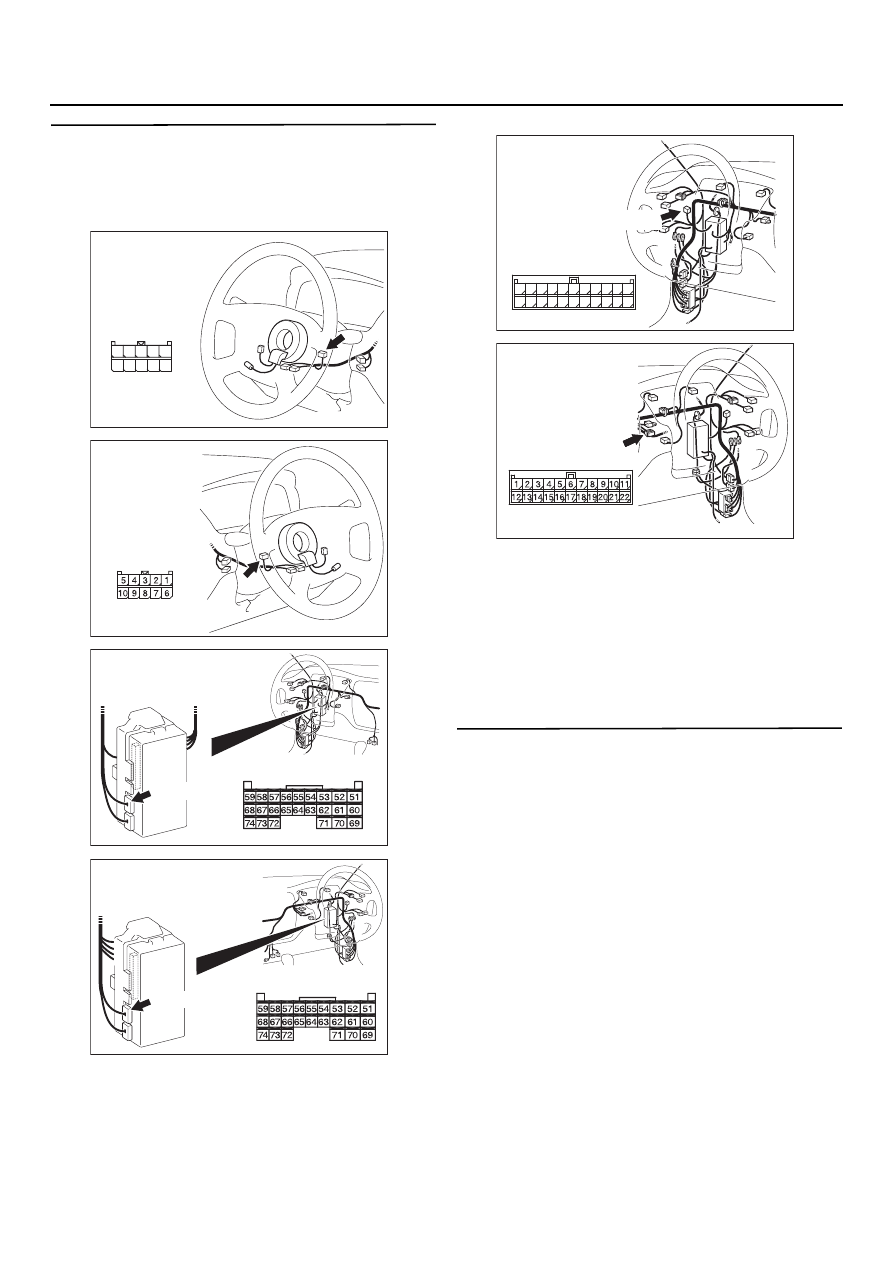

54C
52

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 8. Проверка состояния жгута проводов
от разъема С
227 (клеммы № 59, 68)
электронного блока управления системой
ETACS до разъема С
203 подрулевого
переключателя 3 и 2

NOTE:

Перед проверкой жгута проводов, проверьте
соединительный разъем C35, отремонтируйте
его, в случае необходимости.

•

Проверьте состояние линии связи
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 9.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 9. Проверка электронного блока
управления контрольным устройством
системы SWS

•

Положение ключа зажигания: OFF (выкл.)

ПРОВЕРКА ЭЛЕКТРОННОГО БЛОКА

УПРАВЛЕНИЯ СИСТЕМОЙ ETACS

•

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ,
РАСПОЛОЖЕННЫЙ НА РУЛЕВОЙ КОЛОНКЕ

Номинальное значение: Меню
электронного блока управления
системой, установленного на рулевой
колонке, указывает на исправное
состояние блока управления.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 10.

НЕТ :

Замените подрулевой переключатель.

AC303806 AE

Разъем: C
203
<Автомобили
с левым рулем>

Вид со стороны
жгута проводов

10

5

6

7

9 8

3

4

2 1

AC303820 AC

Вид со стороны
жгута проводов

Разъем: C
203
<Автомобили
с правым рулем>

AC303810

Разъем: C
227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C
227

AD

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с правым рулем>

AC303798

Разъем: C
35
<Автомобили
с левым рулем>

AJ

2

1

3

13

12

14

21

10

5

4

6

16

15

17

7 8 9

19

18

20

11

22

C35 (L)

AC303814

Connector: C
35
<Автомобили
с правым рулем>

AI

C35(L)

54C
53

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 10. Повторная проверка системы
Проверьте наличие связи между электронным
блоком управления системой ETACS
и подрулевым переключателем.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.
