Mitsubishi Lancer / Lancer Wagon. Руководство - часть 257

54B

-248

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

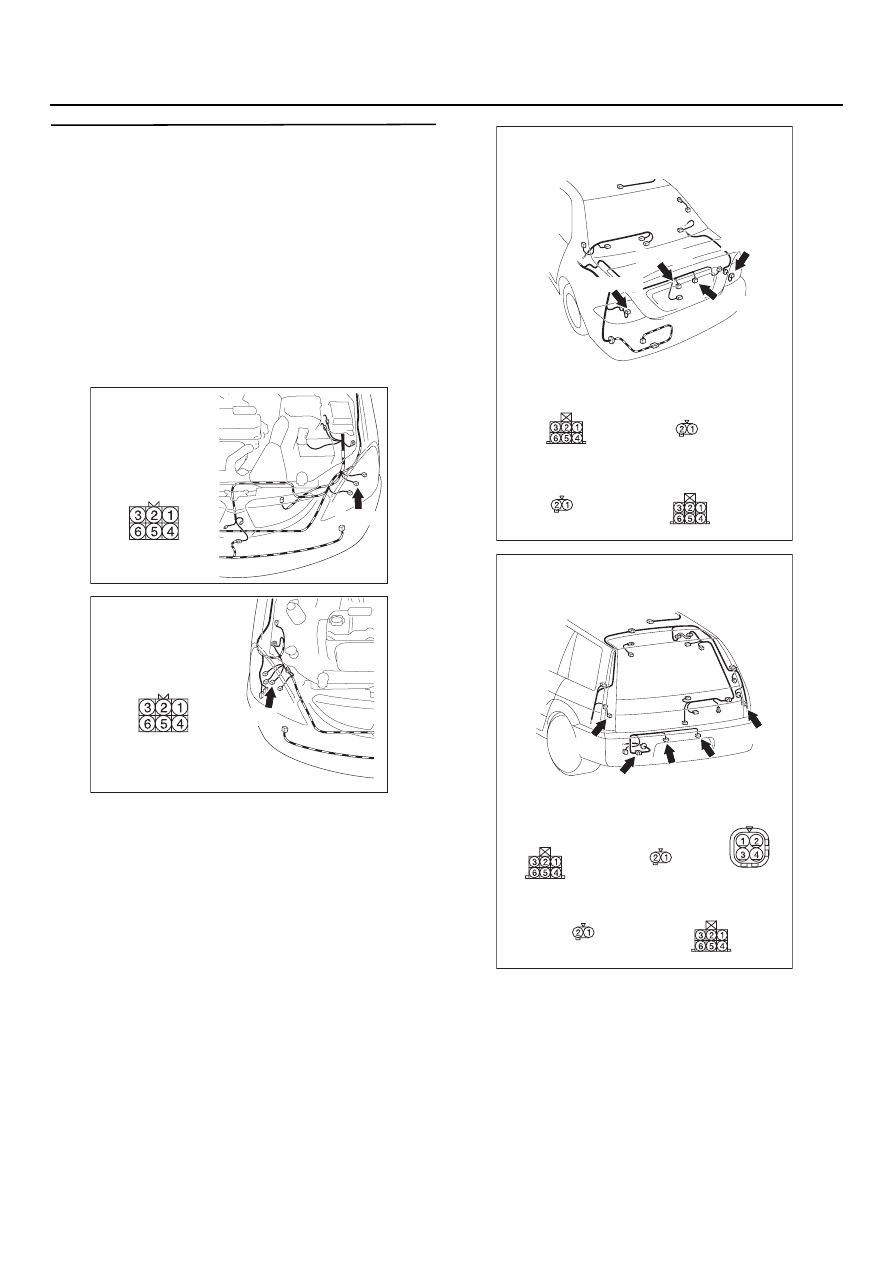

ЭТАП 6. Проверка состояния жгута проводов
от разъема F=21 <Левый задний фонарь>
или разъема F=11 <Правый задний фонарь>
заднего комбинированного фонаря (клемма
№ 5), разъема A=15 <Левый габаритный
фонарь> или разъема A=25 <Правый
габаритный фонарь> переднего
комбинированного фонаря (клемма № 6),
разъема F=18 <Левый фонарь освещения
номерного знака> или разъема F=15
<Правый фонарь освещения номерного
знака> фонаря освещения номерного знака
(клемма № 1) до "массы"

NOTE: Перед проверкой жгута проводов,
проверьте промежуточный разъем F$19
<Универсал $ фонарь освещения номерного
знака> отремонтируйте разъем в случае
необходимости.

•

Проверьте состояние линии "массы"
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

AC303857

Вид со стороны
жгута проводов

Разъем: A=15
<Автомобиль
с левым рулем>

AD

AD15(B)

AC303839

Разъем: A=25
<Автомобиль
с левым рулем>

AF

AD25(B)

Вид со стороны
жгута проводов

AC303944

Разъемы: F=11, F=15, F=18, F=21

Разъем FD11 D
вид со стороны
жгута проводов

Разъем FD18 D
вид со стороны
жгута проводов

AC

FD15(GR)

FD18(GR)

Разъем FD15 D
вид со стороны
жгута проводов

Разъем FD21 D
вид со стороны
жгута проводов

FD21(B)

FD11(B)

<автомобиль с кузовом "Седан" и с левым
расположением органов управления>

AC303955

Разъемы: F=11, F=15, F=18, F=19, F=21

<Автомобиль с кузовом "Универсал"
и с левым расположением органов управления>

AC

FD11(B)

FD15(GR)

FD18(GR)

FD21(B)

FD19(GR)

Разъем FD11 D вид
со стороны жгута
проводов

Разъем FD18 D вид
со стороны жгута
проводов

Разъем FD15 D вид
со стороны жгута
проводов

Разъем FD21 D вид
со стороны жгута
проводов

FD19

54B

-249

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

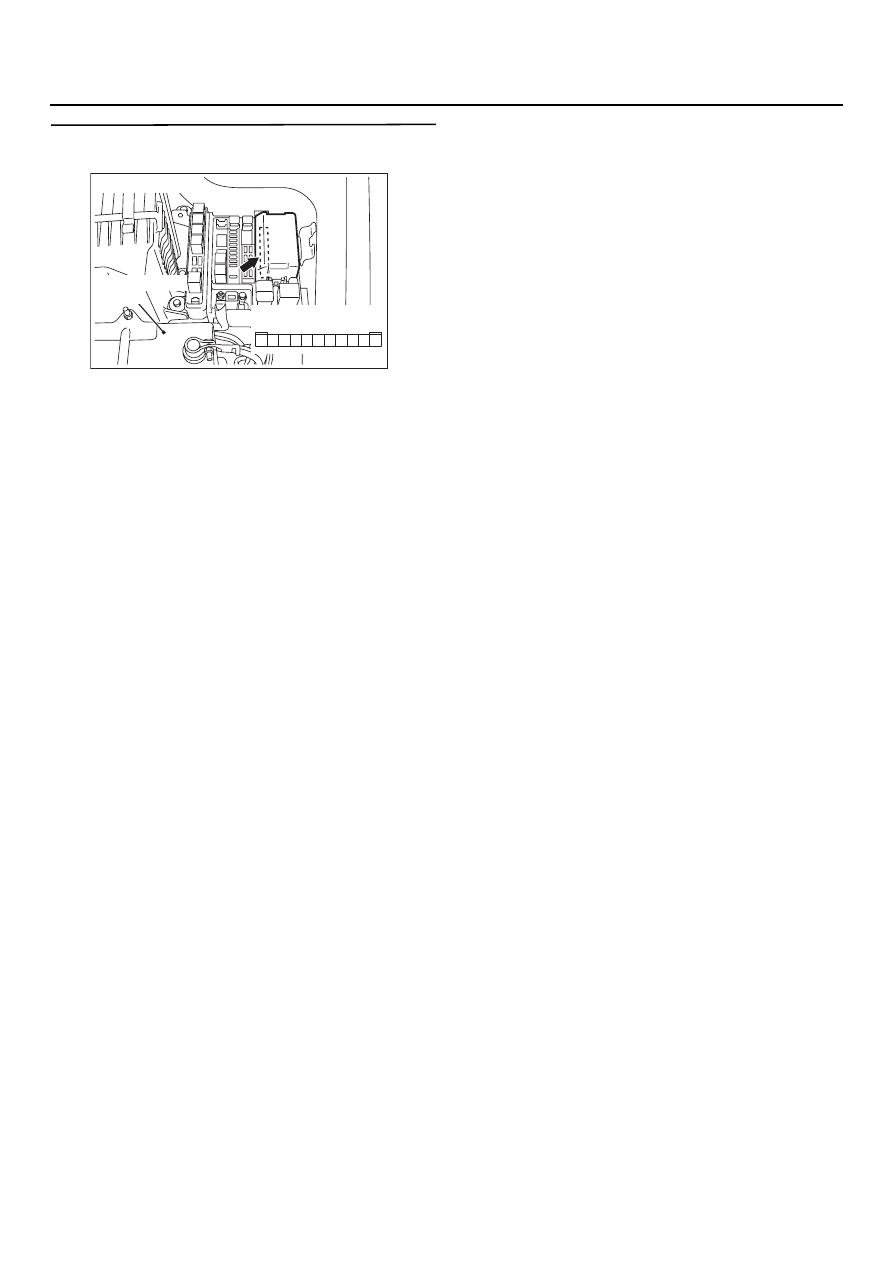

ЭТАП 7. Проверка разъема: Разъем А=10Х
переднего электронного блока управления

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 8.

НЕТ :

Отремонтируйте неисправный разъем.

AC301728 AD

Разъем: A=10X

Вид со стороны
блока реле

10

11

5

9 8 7 6

4 3

1

2

Аккумуляторная
батарея

54B

-250

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

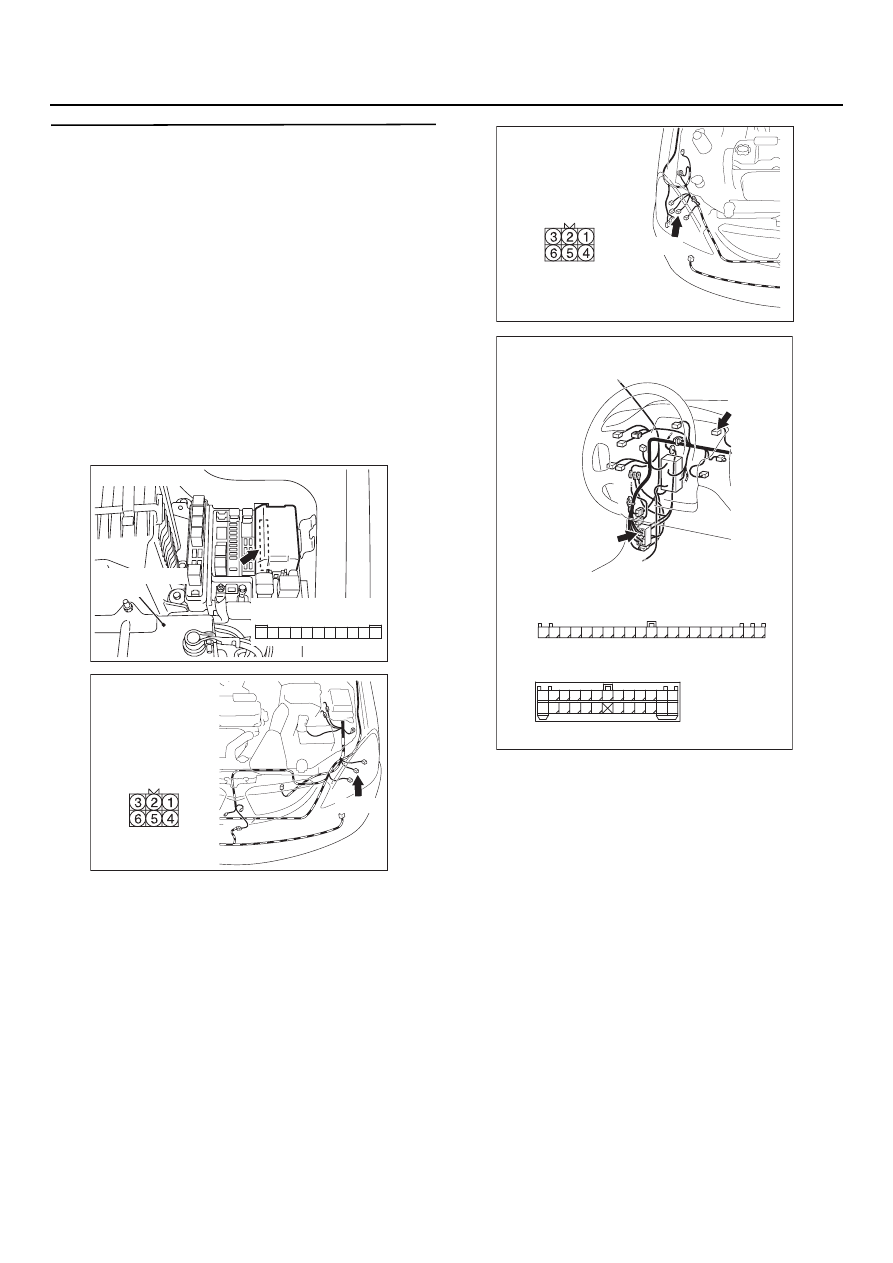

ЭТАП 8. Проверка состояния проводки
от разъема F=21 <Левый задний фонарь>
или разъема F=11 <Правый задний фонарь>
заднего комбинированного фонаря (клемма
№ 3), разъема A=15 <Левого габаритного
фонаря> или разъема A=25 <Правого
габаритного фонаря> переднего комбини=
рованного фонаря (клемма № 3), разъема
F=18 <Левого фонаря освещения номерного
знака> или разъема F=15 <Правого фонаря
освещения номерного знака> фонарей
освещения номерного знака (клемма № 2),
разъема C=06 <Индикатора включения
заднего света> комбинации приборов
(клемма № 38) до разъема A=10X
(клемма № 8) переднего электронного
блока управления

AC301728 AD

Разъем: A=10X

Вид со стороны
блока реле

10

11

5

9 8 7 6

4 3

1

2

Аккумуляторная
батарея

AC303857

Вид со стороны
жгута проводов

Разъем: A=15
<Автомобиль
с левым рулем>

AD

AD15(B)

AC303839

Разъем: A=25
<Автомобиль
с левым рулем>

AF

AD25(B)

Вид со стороны
жгута проводов

AC303799

Разъемы: C=06, C=27

AH

CD06(L)

CD27

<Автомобиль с левым рулем>

Разъем СD06
(Вид со стороны жгута проводов)

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

CD27

18

3

16

15

14

1 2

17

4 5

8

20

19

6 7

21 22

9 10

25

13

24

23

12

11

54B

-251

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

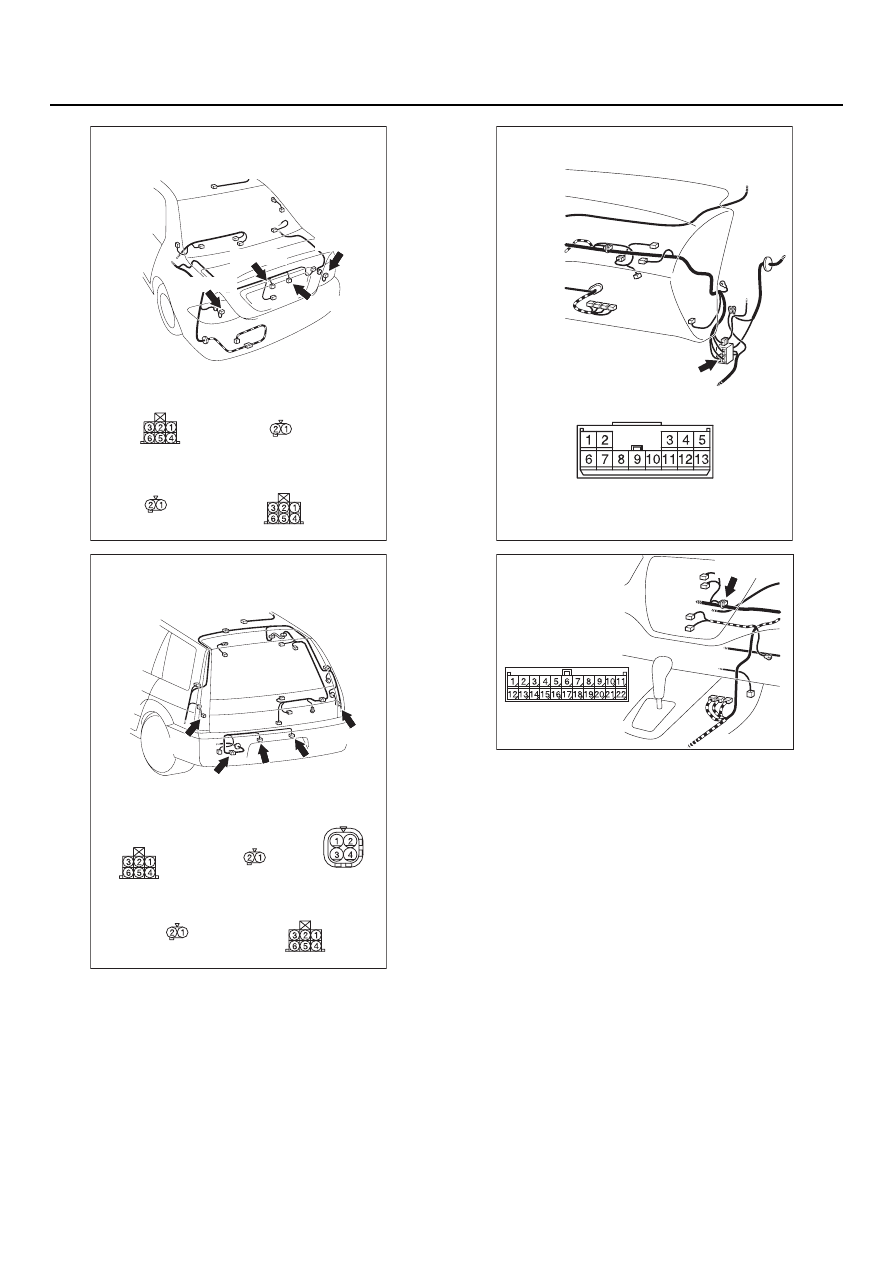

NOTE:

AC303944

Разъемы: F=11, F=15, F=18, F=21

Разъем FD11 D
вид со стороны
жгута проводов

Разъем FD18 D
вид со стороны
жгута проводов

AC

FD15(GR)

FD18(GR)

Разъем FD15 D
вид со стороны
жгута проводов

Разъем FD21 D
вид со стороны
жгута проводов

FD21(B)

FD11(B)

<автомобиль с кузовом "Седан" и с левым
расположением органов управления>

AC303955

Разъемы: F=11, F=15, F=18, F=19, F=21

<Автомобиль с кузовом "Универсал"
и с левым расположением органов управления>

AC

FD11(B)

FD15(GR)

FD18(GR)

FD21(B)

FD19(GR)

Разъем FD11 D вид
со стороны жгута
проводов

Разъем FD18 D вид
со стороны жгута
проводов

Разъем FD15 D вид
со стороны жгута
проводов

Разъем FD21 D вид
со стороны жгута
проводов

FD19

AC303805

Разъем: C=119

AC

<Автомобиль с левым рулем>

AC303802

Разъем: C=103
<Автомобили
с левым рулем>

AC

CD103 (GR)
