МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка разъема: F=21 <Лампа
левого заднего фонаря> или F=11 <Лампа
правого заднего фонаря> разъем заднего
комбинированного фонаря, A=15 <Лампа
левого габаритного света> или A=25 <Лампа
правого габаритного света> разъем
переднего комбинированного фонаря, F=18
<Лампа освещения номерного знака с левой
стороны> или F=15 <Лампа освещения
номерного знака с правой стороны> разъем
освещения номерного знака, C=06
<индикатор включения задних огней>
разъем комбинации приборов

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Отремонтируйте неисправный разъем.

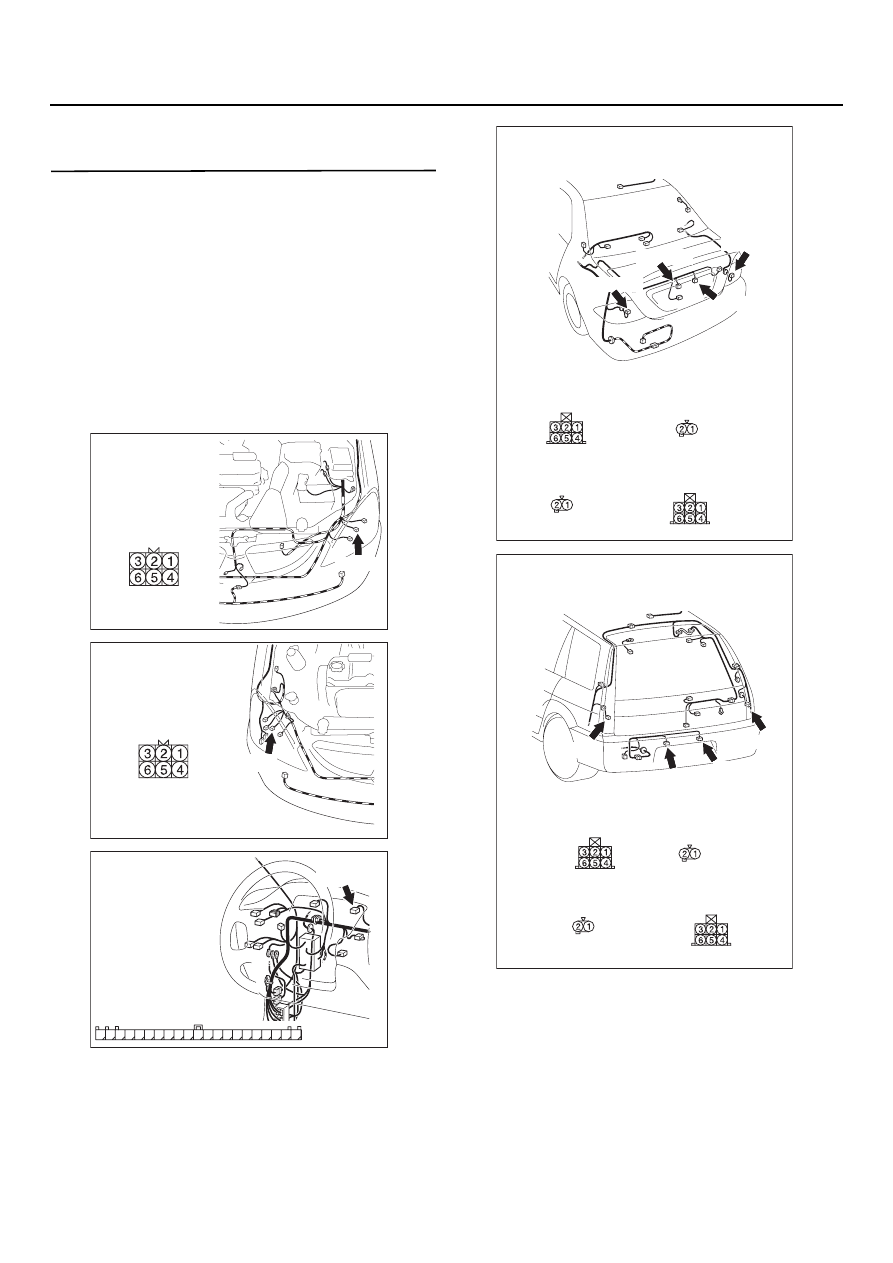

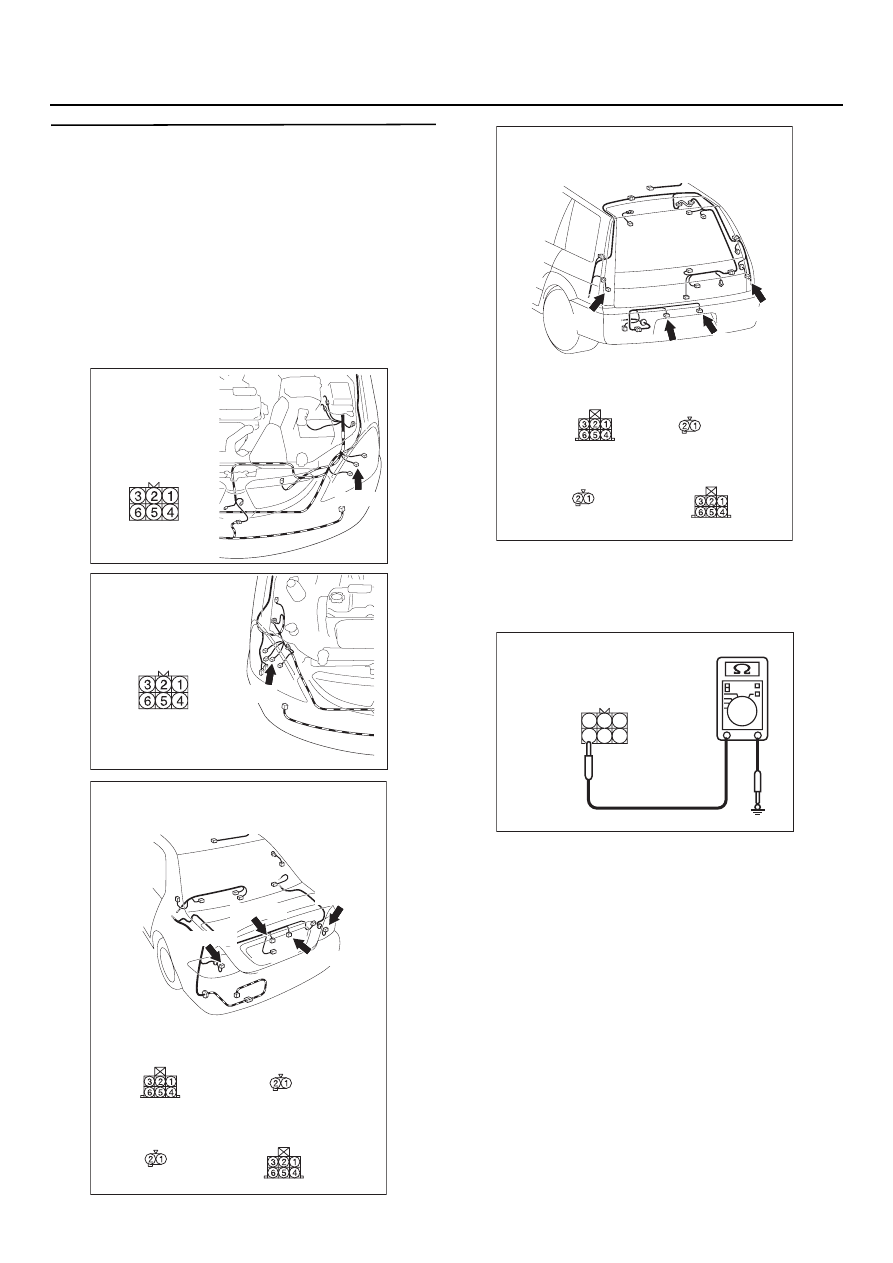

AC303857

Вид со стороны
жгута проводов

Разъем: A=15
<Автомобиль
с левым рулем>

AD

AD15(B)

AC303839

Разъем: A=25
<Автомобиль
с левым рулем>

AF

AD25(B)

Вид со стороны
жгута проводов

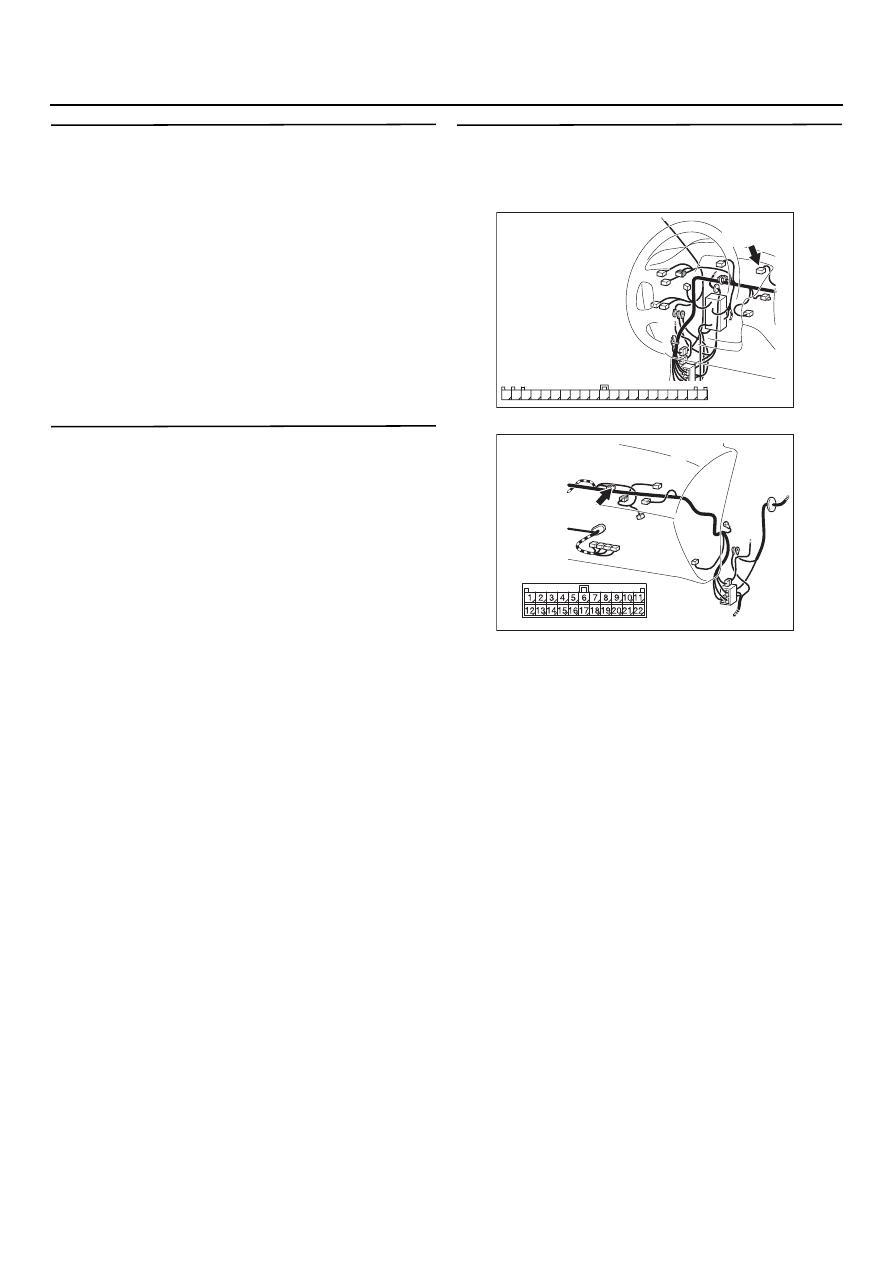

AC303798

Разъем: C=06
<Автомобили
с левым рулем>

AF

Со стороны жгута проводов

CD06 (L)

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

AC303944

Разъемы: F=11, F=15, F=18, F=21

Разъем FD11 D
вид со стороны
жгута проводов

Разъем FD18 D
вид со стороны
жгута проводов

AC

FD15(GR)

FD18(GR)

Разъем FD15 D
вид со стороны
жгута проводов

Разъем FD21 D
вид со стороны
жгута проводов

FD21(B)

FD11(B)

<автомобиль с кузовом "Седан" и с левым
расположением органов управления>

AC303955

Разъемы: F=11, F=15, F=18, F=21

AH

FD11(B)

FD15(GR)

FD18(GR)

FD21(B)

Разъем FD11 D
вид со стороны
жгута проводов

Разъем FD18 D
вид со стороны
жгута проводов

Разъем FD15 D
вид со стороны
жгута проводов

Разъем FD21 D
вид со стороны
жгута проводов

<автомобиль с кузовом "Универсал" и с левым
расположением органов управления>

54B

-245

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 2. Проверка состояния ламп задних
фонарей, габаритного света, освещения
номерного знака или индикатора включения
задних огней
Проверьте состояние ламп, которые
не загораются.

B: В норме ли результаты проверки?

ДА (Не горят все лампы, кроме лампы
индикации включения задних огней) :

Перейдите к Этапу 5.

ДА (Не горит лампа индикации включения
задних огней) :

Перейдите к Этапу 3.

НЕТ :

Замените те лампы, которые не
загораются.

ЭТАП 3. Проверка состояния реостата
Проверьте изменение яркости свечения
индикаторов при изменении положения
настройки реостата.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 4.

НЕТ :

Замените реостат.

ЭТАП 4. Проверка жгута проводов от
разъема C=06 (клемма № 40) <Индикатор
включения задних фонарей> комбинации
приборов к реостату

NOTE:

Перед проверкой жгута проводов, проверьте
соединительный разъем C$104,
отремонтируйте его, в случае необходимости.

•

Проверьте состояние линии "массы"
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

AC303798

Разъем: C=06
<Автомобили
с левым рулем>

AF

Со стороны жгута проводов

CD06 (L)

31

35

36

37

38

39

40

41

45

46

47

48

49

50

51

34

44

33

43

32

42

AC303804 AB

CD104 (GR)

Разъем: C=104
<Автомобили с левым рулем>

54B

-246

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 5. Измерение сопротивления на
разъеме F=21 <Левый задний фонарь> или
на разъеме F=11 <Правый задний фонарь>
заднего комбинированного фонаря, на
разъеме A=15 <Левый габаритный фонарь>
или на разъеме A=25 <Правый габаритный
фонарь> переднего комбинированного
фонаря, на разъеме F=18 <Левая лампа
освещения номерного знака> или на
разъеме F=15 <Правая лампа освещения
номерного знака> фонаря освещения
номерного знака

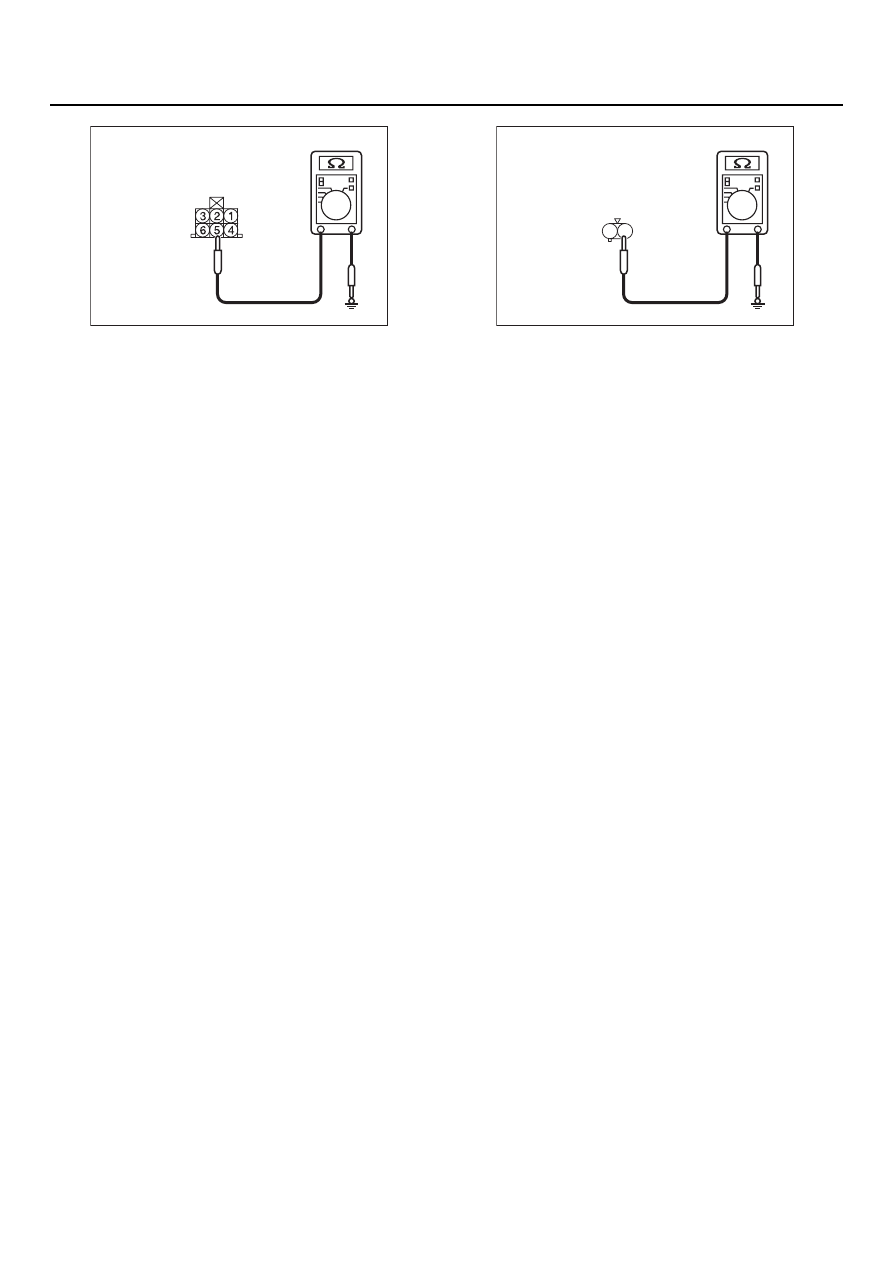

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между разъемом

фонаря и "массой".

Измерьте сопротивление между разъемом AD15

(клемма № 6) <Левый габаритный фонарь>
переднего комбинированного фонаря и
"массой".

Измерьте сопротивление между разъемом AD25

(клемма № 6) <Правый габаритный фонарь>
переднего комбинированного фонаря и
"массой".

AC303857

Вид со стороны
жгута проводов

Разъем: A=15
<Автомобиль
с левым рулем>

AD

AD15(B)

AC303839

Разъем: A=25
<Автомобиль
с левым рулем>

AF

AD25(B)

Вид со стороны
жгута проводов

AC303944

Разъемы: F=11, F=15, F=18, F=21

Разъем FD11 D
вид со стороны
жгута проводов

Разъем FD18 D
вид со стороны
жгута проводов

AC

FD15(GR)

FD18(GR)

Разъем FD15 D
вид со стороны
жгута проводов

Разъем FD21 D
вид со стороны
жгута проводов

FD21(B)

FD11(B)

<автомобиль с кузовом "Седан" и с левым
расположением органов управления>

AC303955

Разъемы: F=11, F=15, F=18, F=21

AH

FD11(B)

FD15(GR)

FD18(GR)

FD21(B)

Разъем FD11 D
вид со стороны
жгута проводов

Разъем FD18 D
вид со стороны
жгута проводов

Разъем FD15 D
вид со стороны
жгута проводов

Разъем FD21 D
вид со стороны
жгута проводов

<автомобиль с кузовом "Универсал" и с левым
расположением органов управления>

AC301541DD

Разъемы: FD15, FD25
(Вид со стороны
жгута проводов)

5

6

3 2

4

1

54B

-247

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

Измерьте сопротивление между разъемом FD21

(клемма № 5) <Левый задний фонарь>
заднего комбинированного фонаря и
"массой".

Измерьте сопротивление между разъемом FD11

(клемма № 5) <Правый задний фонарь>
заднего комбинированного фонаря
и "массой".

Измерьте сопротивление между разъемом FD18

(клемма № 1) <левый фонарь освещения
номерного знака> фонаря освещения
номерного знака и "массой".

Измерьте сопротивление между разъемом FD15

(клемма № 1) <Правый фонарь освещения
номерного знака> фонаря освещения
номерного знака и "массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 7.

НЕТ :

Перейдите к Этапу 6.

AC301541 DE

Разъемы: FD11, FD21
(Вид со стороны
жгута проводов)

AC301541 DF

Разъемы: FD15, FD18
(Вид со стороны
жгута проводов)

2 1
