МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 7. Проверка разъема: Разъем С=226
электронного блока управления системой
ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 8.

НЕТ :

Отремонтируйте разъем.

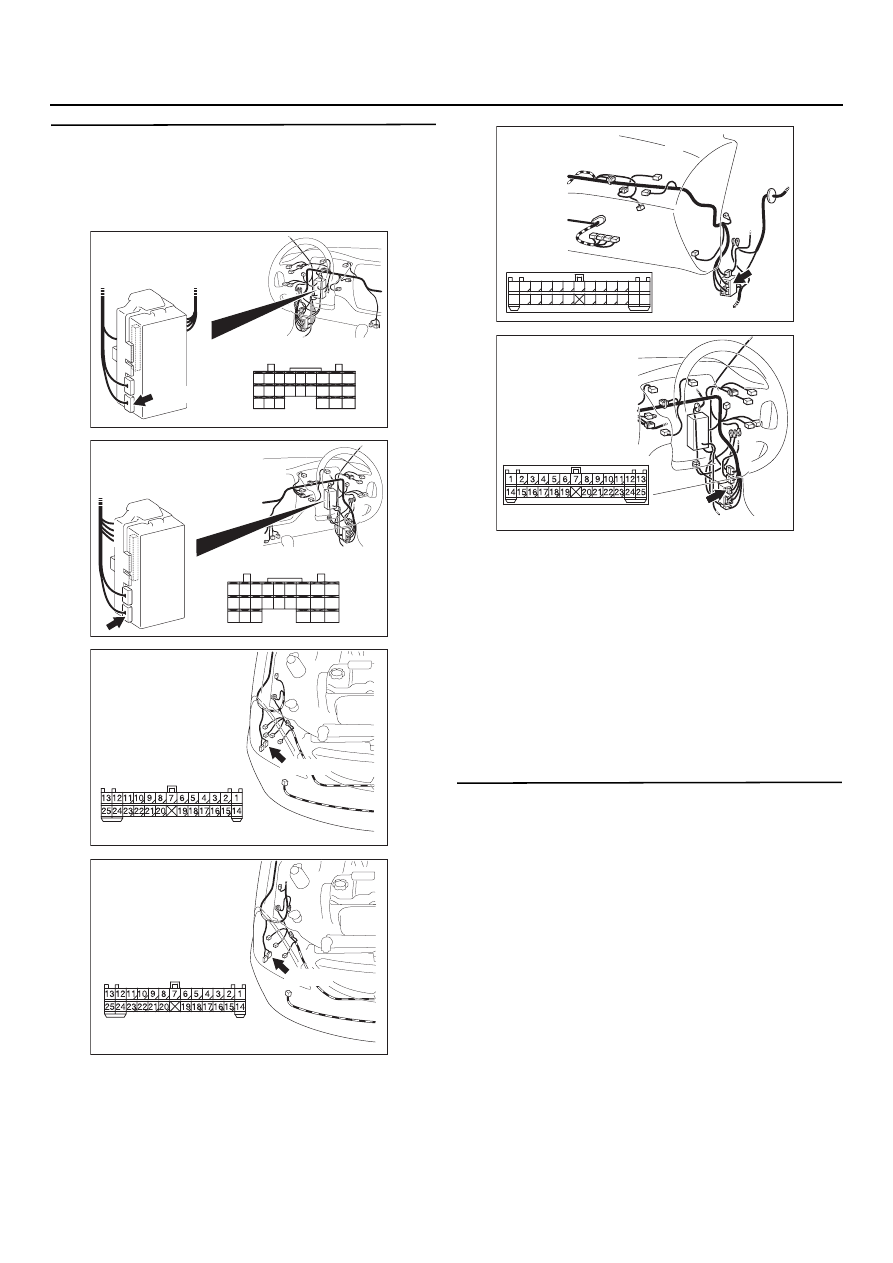

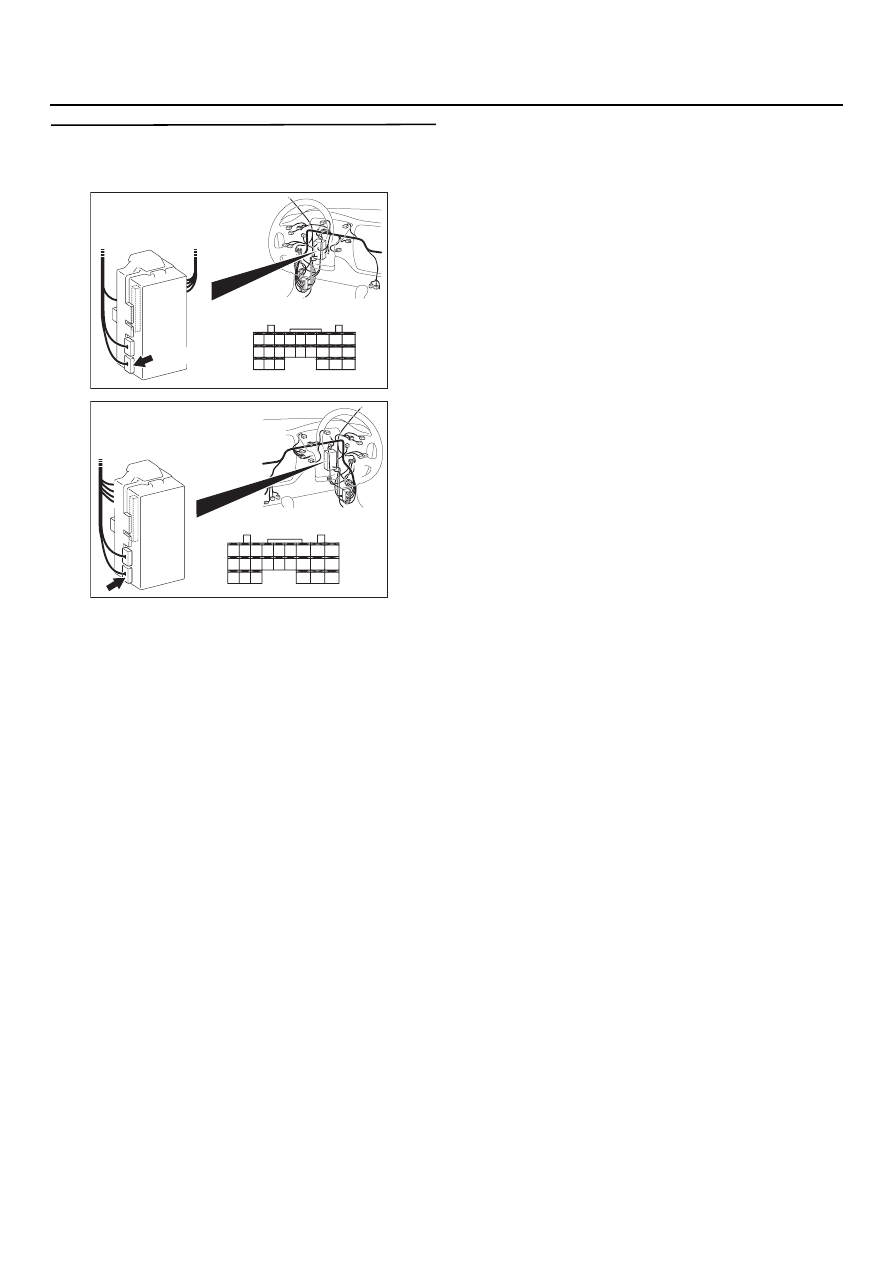

AC303810

Разъем: C=226

AD

Монтажный блок (вид сзади)

Вид со стороны жгута
проводов

CD226

<Автомобили с левым рулем>

28

37

43

29

44

38

23

32

41

24

25

26

27

34

42

36 35

33

21

22

30

39

40

31

AC303867

Вид со стороны жгута
проводов

Монтажный блок (вид сзади)

Разъем: C=226

AC

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

<Автомобили с правым рулем>

54B

-225

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 8. Проверка состояния жгута проводов
между разъемом С=226 (клеммы № 23 и 27)
электронного блока управления системой
ETACS и разъемом А=27 (клемма № 2)
электродвигателя омывателя задней двери

NOTE:

Перед проверкой жгута проводов, проверьте
состояние соединительного разъема C$114
<Автомобили с левым расположением органов
управления>, C$28 <Автомобили с правым
расположением органов управления>,
отремонтируйте разъемы в случае
необходимости.

•

Проверьте состояние линии выхода.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 9.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 9. Повторная проверка системы
Проверьте, нормально ли работает омыватель
стекла задней двери.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

AC303810

Разъем: C=226

AD

Монтажный блок (вид сзади)

Вид со стороны жгута
проводов

CD226

<Автомобили с левым рулем>

28

37

43

29

44

38

23

32

41

24

25

26

27

34

42

36 35

33

21

22

30

39

40

31

AC303867

Вид со стороны жгута
проводов

Монтажный блок (вид сзади)

Разъем: C=226

AC

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

<Автомобили с правым рулем>

AC303839

Разъем: A=27
<Автомобиль
с левым рулем>

AC

Вид со стороны
жгута проводов

AD27 (G)

AC303825

Разъем: A=27
<Автомобиль
с правым рулем>

AF

Вид со стороны
жгута проводов

AD27 (G)

AC303804 AN

18

3

16

15

14

1 2

17

4 5

8

20

19

6 7

21 22

9 10

25

13

24

23

12

11

Разъем: C=114
<Автомобиль с левым рулем>

AC303814

Разъем: C=28
<Автомобиль
с правым рулем>

AF

54B

-226

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ОМЫВАТЕЛЬ ФАР ГОЛОВНОГО
СВЕТА

МЕТОДИКА ПРОВЕРКИ Н=1: Омыватель фар головного света не работает

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Возможны неисправности в электродвигателе
привода омывателя фар головного света, в
подрулевом переключателе или в переднем
электронном блоке управления.

ВОЗМОЖНЫЕ ПРИЧИНЫ

•

Неисправность электродвигателя привода
омывателя фар головного света.

•

Неисправность подрулевого переключателя.

•

Неисправность переднего электронного
блока управления.

•

Повреждение жгута проводов или разъемов.

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий
W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый     O : Оранжевый
GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Передний ЭБУ

Электродвигатель
омывателя фар
головного света

Омыватель фар
головного света

ВХОДНОЙ СИГНАЛ

Омыватель фар головного света
Переключатель фар головного света

ПЛАВКАЯ
ВСТАВКА 5

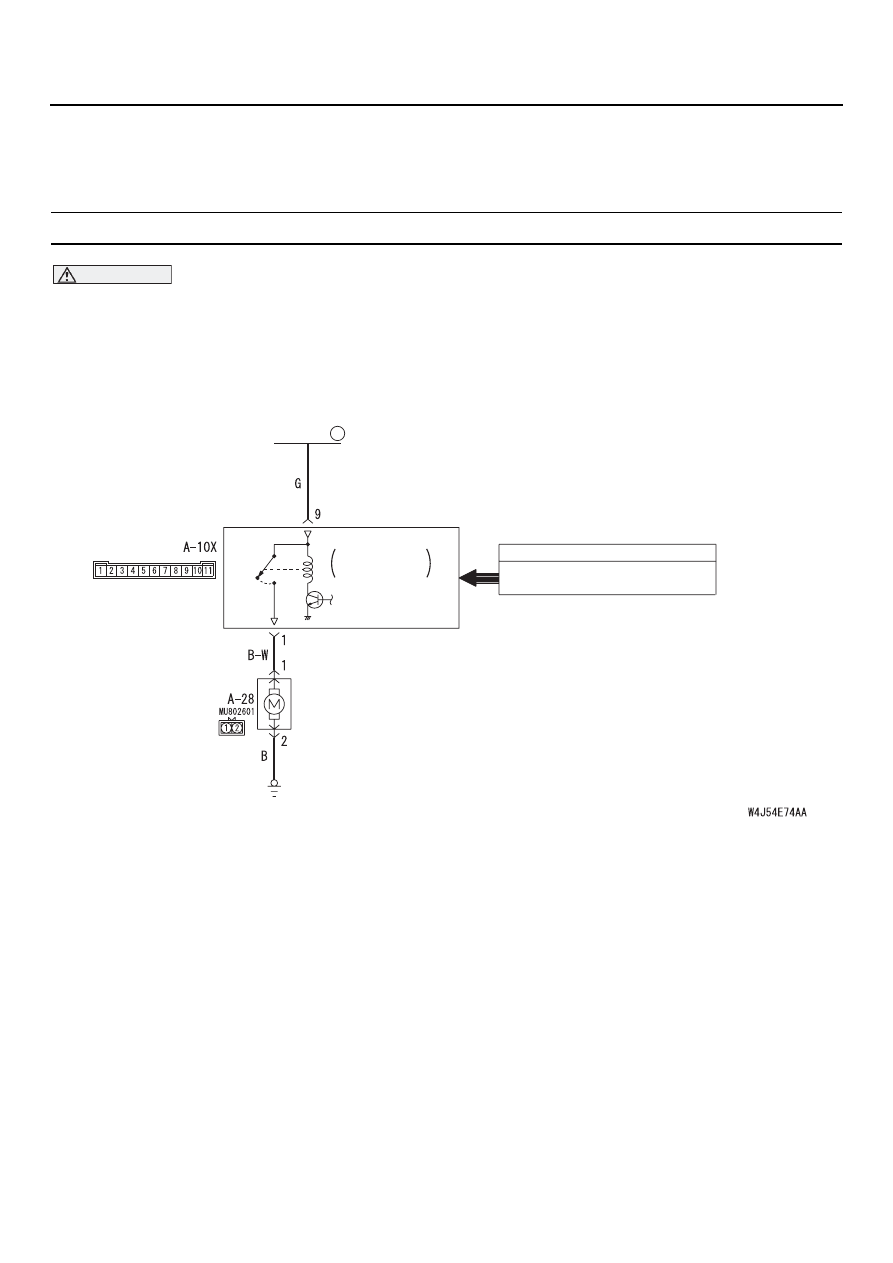

Цепь привода электродвигателя омывателя фар головного света

ВКЛ.

ВЫКЛ.

54B

-227

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка наличия
диагностического кода
При установке замка зажигания в положение
LOCK (OFF) D выключено, убедитесь в том, что
электронный блок управления системой ETACS
не выдает кодов неисправностей.

B: Появились ли диагностические коды?

ДА :

Обратитесь к таблице диагностических
кодов,

CTP. 54B-21

.

НЕТ :

Перейдите к Этапу 2.

ЭТАП 2. Проверка фар головного света
Убедитесь в том, что фары головного света
автомобиля горят нормально.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Проверьте работу задних габаритных
огней и фар головного света
(Обратитесь к таблице признаков
неисправностей,

CTP. 54B-44

).

Этап 3. Проверка сигналов
Проверьте наличие входных сигналов,
перечисленных ниже, которые относятся
к стеклоочистителю ветрового стекла.

Номинальное значение: Приборы
MUT=II/III подают звуковой сигнал
или происходит колебание стрелки
вольтметра.

B: В норме ли результаты проверки?

Все сигналы принимаются нормально :

Перейдите к Этапу 4.

Не получен сигнал замка зажигания (ACC) :

Обратитесь к методике проверки MD1
"Не получен сигнал замка зажигания,
находящегося в положении (АСС)",

CTP. 54B-386

.

Не получен сигнал переключателя омывателя
фар головного света :

Обратитесь

к методике проверки MD5 "Не получен
сигнал подрулевого переключателя
(переключатель фар головного света)",

CTP. 54B-411

.

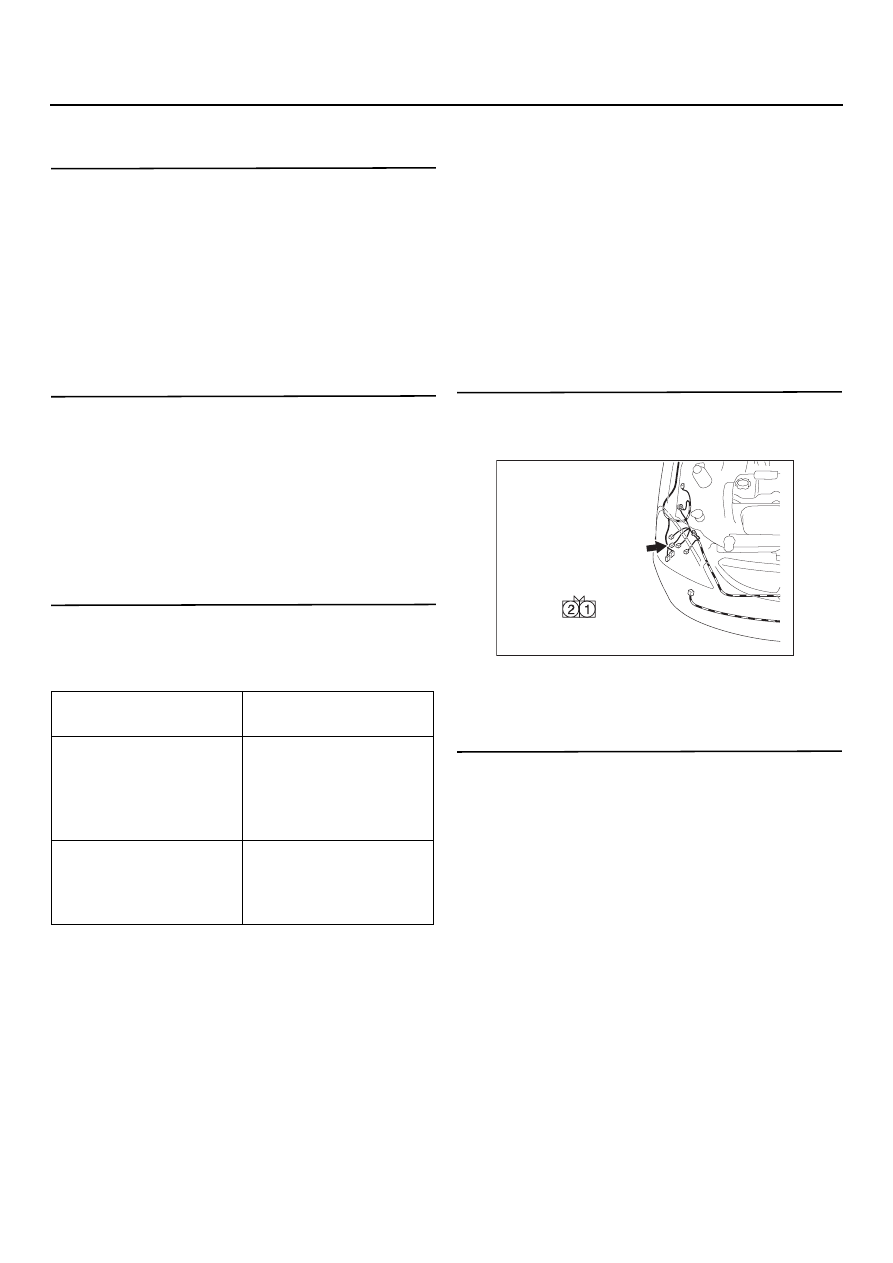

ЭТАП 4. Проверка разъема: Разъем А=28
электродвигателя омывателя фар
головного света

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 5.

НЕТ :

Отремонтируйте разъем.

ЭТАП 5. Проверка состояния
электродвигателя омывателя фар
головного света в сборе
См. главу 51, "Омыватель фар головного света",

CTP. 51-32

.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 6.

НЕТ :

Замените электродвигатель омывателя
фар головного света.

Переключатель
системы

Проверьте
состояние

Замок зажигания
(АСС)

При переключении
замка зажигания из
положения "LOCK"
(OFF) D ВЫКЛЮЧЕНО
в положении "АСС"

Переключатель
омывателя фар
головного света

При переключении из
положения "OFF"
(выкл.) в положение
"ON" (вкл.)

AC303839

Разъем: A=28
<Автомобиль
с левым рулем>

AD

Вид со стороны
жгута проводов

AD28 (B)
