54B

-216

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

Перед проверкой состояния жгута проводов,
проверьте промежуточные разъемы F$02
<Автомобиль с левым расположением органов
управления>, F$12 и разъемы C$210, С$215
<Автомобили с левым расположением органов
управления>,C$216 монтажного блока
<Автомобили с правым расположением
органов управления> отремонтируйте разъемы
в случае необходимости.

•

Проверьте состояние линии питания
на наличие разрыва или короткого
замыкания цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 5. Проверка разъема: Разъем С=225
электронного блока управления системой
ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 6.

НЕТ :

Отремонтируйте разъем.

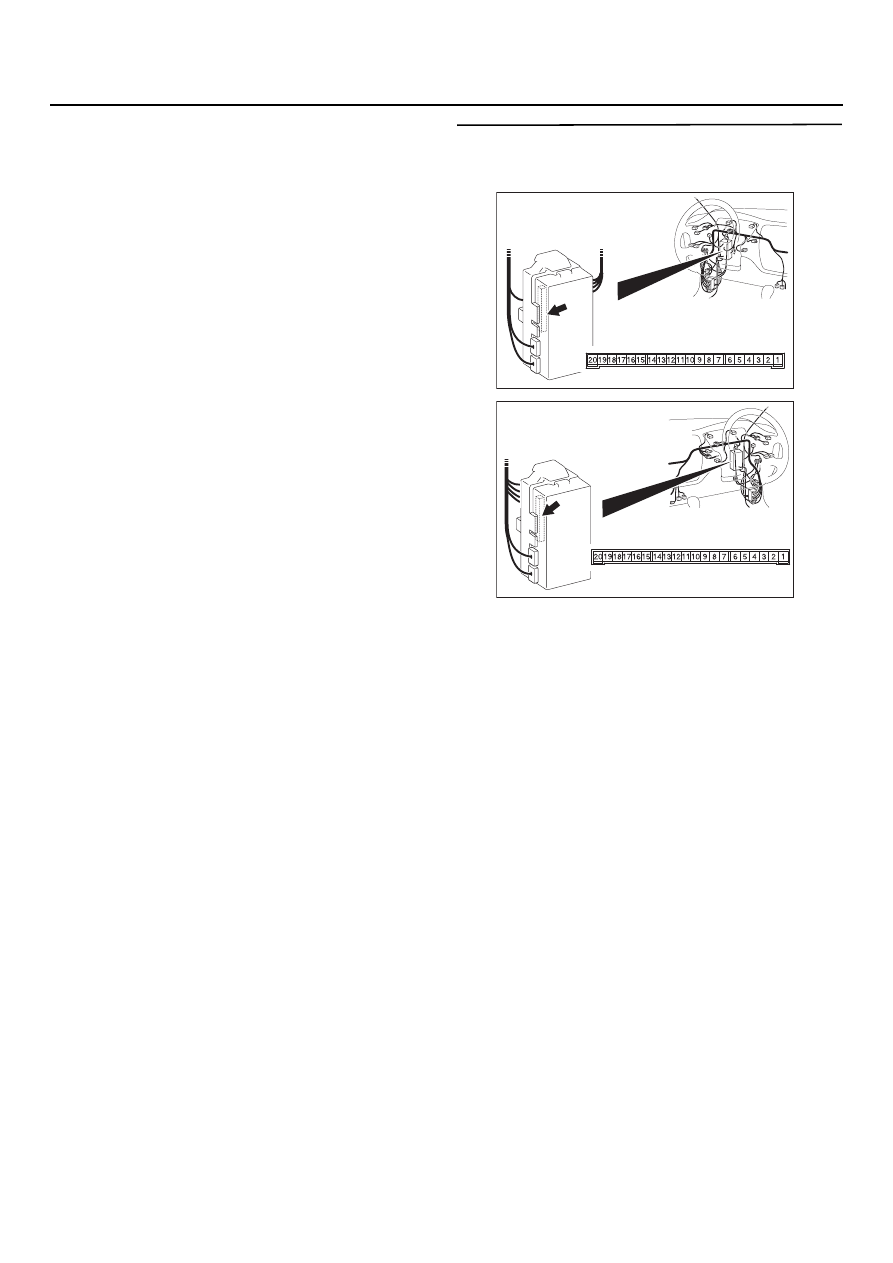

AC303810

Разъем: C=225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

54B

-217

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

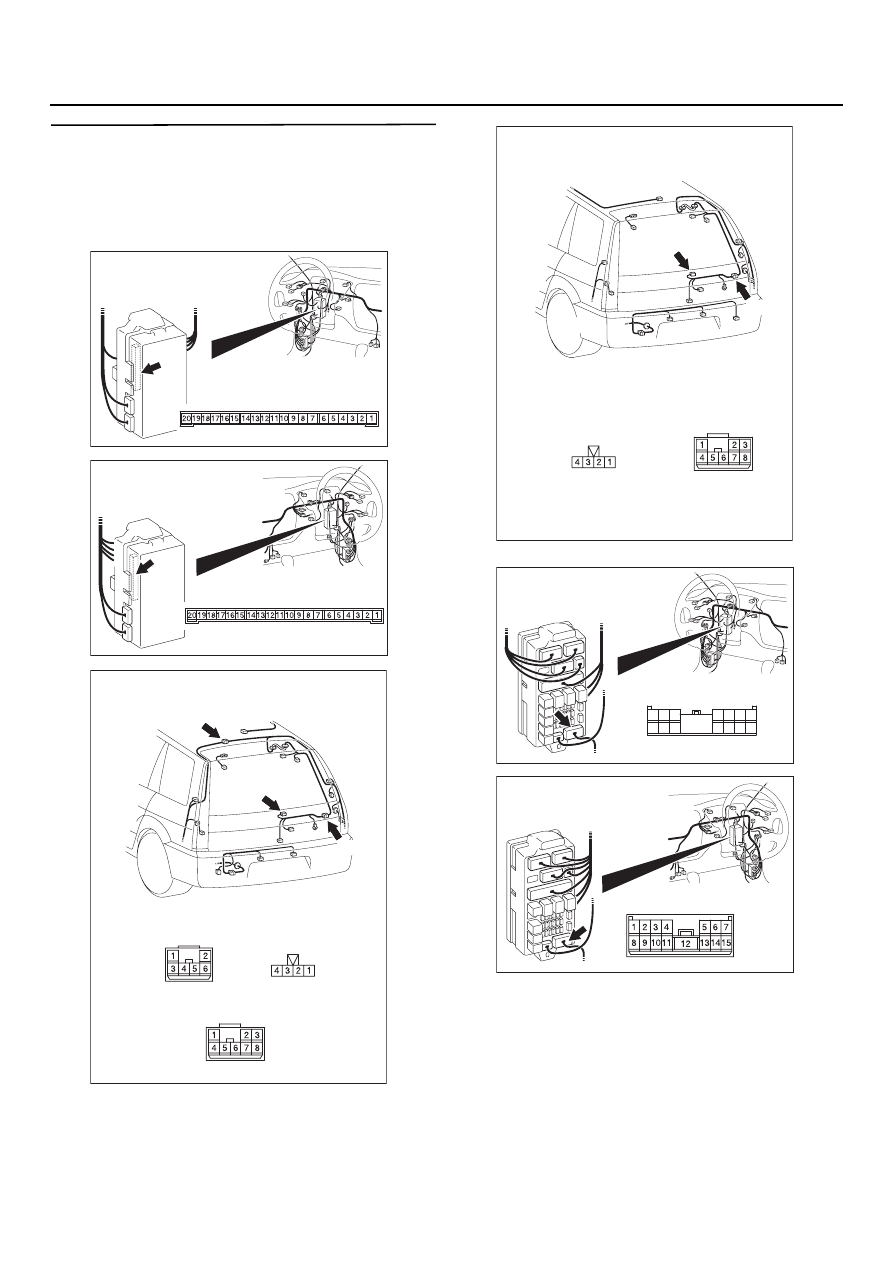

ЭТАП 6. Проверка состояния жгута проводов
между разъемом С=225 (клемма № 17)
электронного блока управления системой
ETACS и разъемом F=07 (клемма № 3)
электродвигателя стеклоочистителя задней
двери

NOTE:

AC303810

Разъем: C=225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=225

AB

Вид со стороны монтажного блока

<Автомобили с правым рулем>

AC303955

Разъемы: F=02, F=07, F=12

<Универсал = автомобиль с левым рулем>

AI

FD12

FD02

FD12

FD02

FD07

Разъем FD07 D
вид со стороны
жгута проводов

AC303957

Разъемы: F=07, F=12

<Универсал = автомобиль с правым рулем>

AH

FD07

FD12

FD12

Разъем FD07 D
вид со стороны
жгута проводов

AC303808

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C=215

AG

<Автомобили с левым рулем>

7

15

5

6

14 13

2

9

12

4 3

10

11

1

8

AC303822

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C=216

AG

<Автомобили с правым рулем>

54B

-218

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

Перед проверкой состояния жгута проводов,
проверьте промежуточные разъемы F$02
<Автомобиль с левым расположением органов
управления>, F$12 и разъемы С$215
<Автомобили с левым расположением органов
управления>,C$216 монтажного блока
<Автомобили с правым расположением
органов управления> отремонтируйте разъемы
в случае необходимости.

•

Проверьте состояние линии питания на
наличие разрыва или короткого замыкания
цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

Этап 7. Повторная проверка системы.
Проверьте, нормально ли работает автостоп
стеклочистителя задней двери.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

54B

-219

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

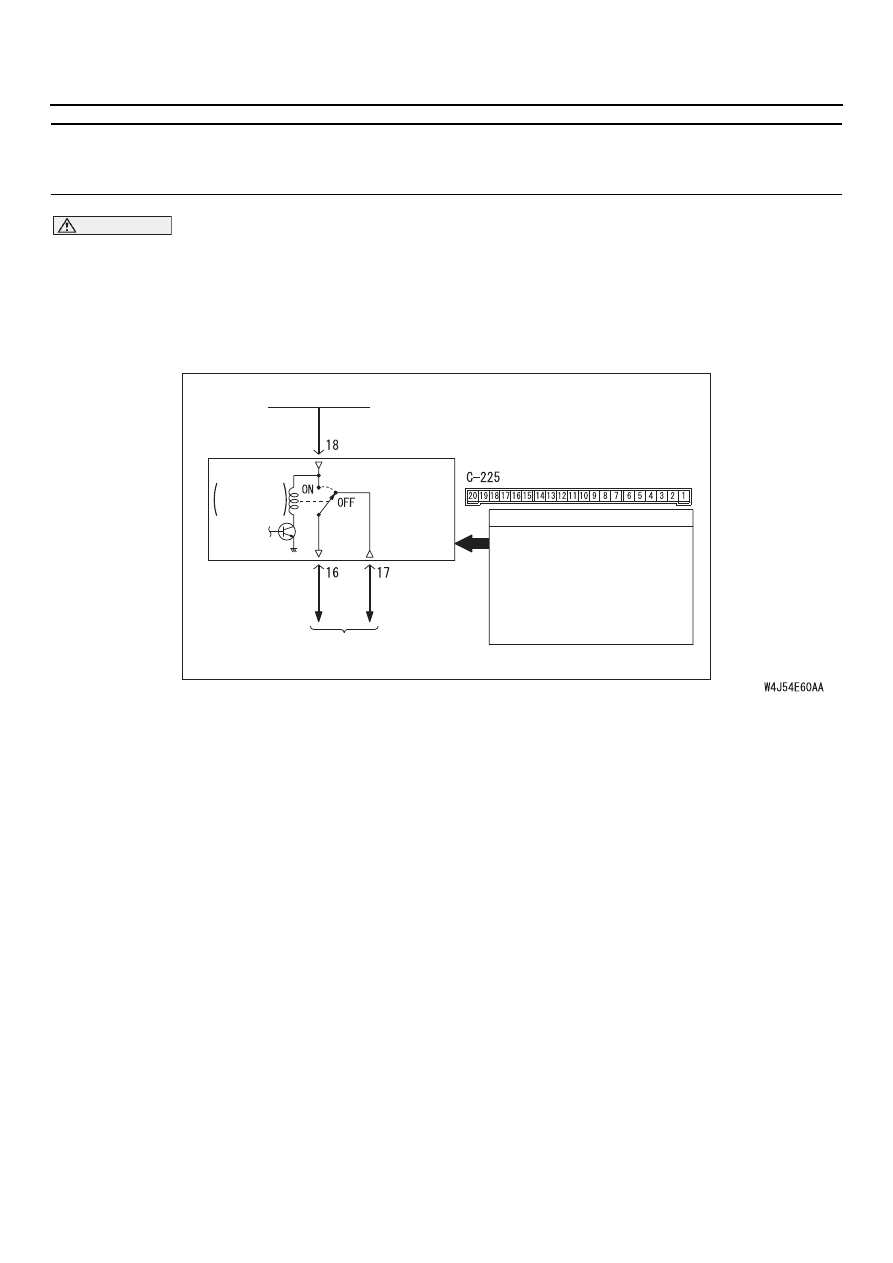

МЕТОДИКА ПРОВЕРКИ G=3: Если при работе стеклоочистителя задней двери и при
перемещении селектора в положение "R"(задний ход), стеклоочиститель задней двери
не работает в непрерывном режиме. <Универсал>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если стеклоочиститель задней двери не
работает в непрерывном режиме, когда
селектор установлен в положении "R"(задний
ход), возможны неисправности в цепи входного
сигнала к переключателю фонаря заднего хода
(положение "R") <Автомобили с механической
коробкой передач>, переключателе селектора
(положение заднего хода) <Автомобили
с автоматической коробкой передач> или
электронном блоке управления системой
ETACS.

Возможные причины

•

Неисправность переключателя фонаря
заднего хода.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

ЗАМОК
ЗАЖИГАНИЯ (АСС)

ЭБУ системы ETACS

Реле стеклоD

очистителя

задней двери

ВХОДНОЙ СИГНАЛ

·

 Переключатель фонаря

  заднего хода (механическая
  коробка передач)

·

 Переключатель селектора

  (положение "задний ход")
  автоматической коробки передач

·

 Переключатель стеклоочистителя

  задней двери

Электродвигатель
стеклоочистителя
задней двери

Вид со стороны монтажного блока

Цепь стеклоочистителя задней двери при включении передачи заднего хода

МОНТАЖНЫЙ БЛОК
