МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

NOTE:

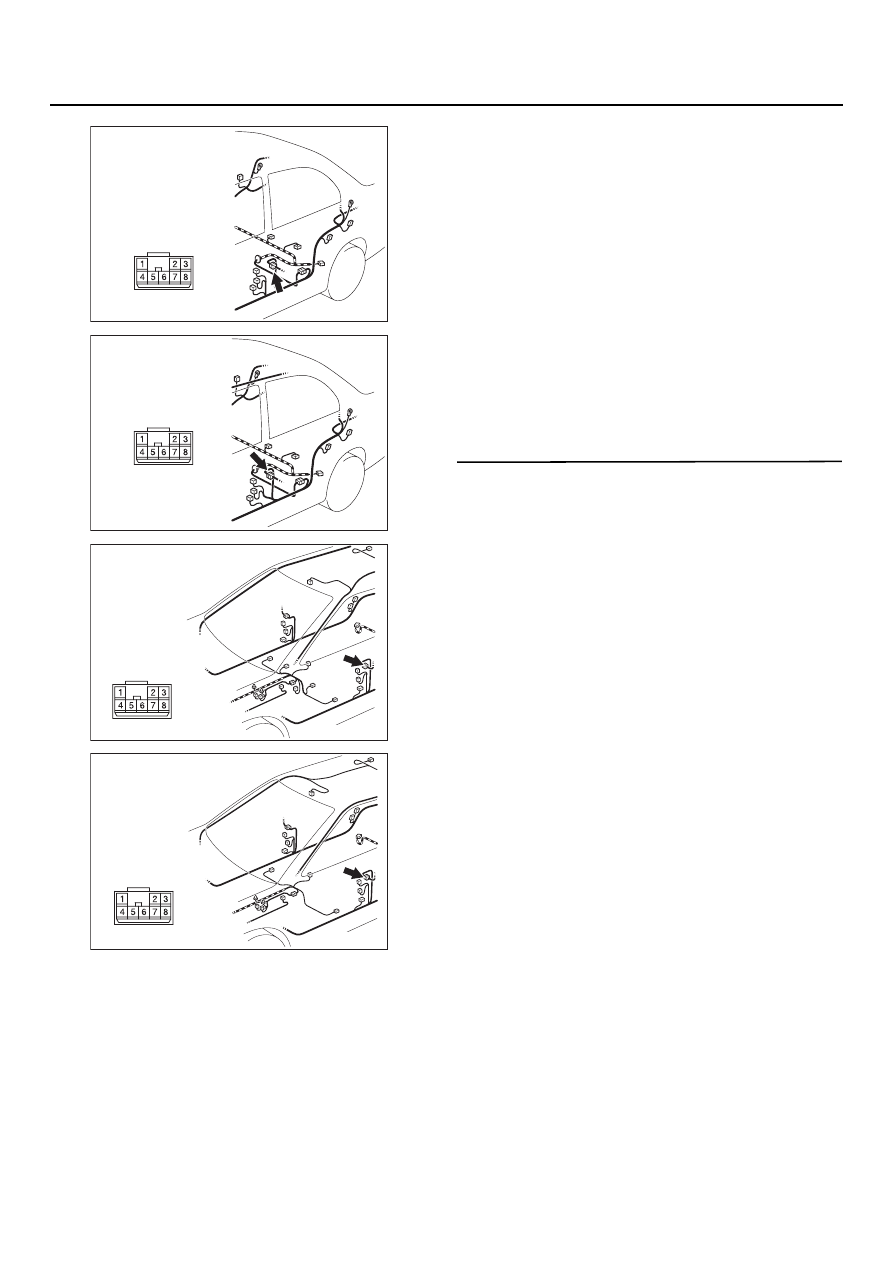

AC303815

Разъемы: C=23, C=30

AP

<Автомобили с правым рулем>

CD23

CD23

CD30

CD30

AC303798

Разъем: C=29
<Автомобили
с левым рулем>

AN

AC303804

Разъем: C=119
<Автомобили
с левым рулем>

AQ

AC303869 AF

Разъем: D=03
<Седан=автомобили
с левым  рулем>

AC303875 AG

Разъем: D=03
<Седан = автомобили
с правым рулем>

AC303915

Разъем: D=03

AC

<Универсал=автомобили
с левым рулем>

AC303921

Разъем: D=03

AB

<Универсал = автомобили
с правым рулем>

54B

-149

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

Перед проверкой состояния жгута проводов,
проверьте промежуточный разъем C$23
<автомобили с правым расположением органов
управления>, C$29 <автомобили с левым
расположением органов управления>,
соединительный разъем C$30 <автомобили
с правым расположением органов
управления>, C$119 <автомобили с левым
расположением органов управления> и разъем
D$03, отремонтируйте разъем(ы) в случае
необходимости.

•

Проверьте состояние линии связи
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 12.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 12. Повторная проверка системы
После замены вспомогательного
переключателя электростеклоподъемника
задней правой двери, убедитесь в том, что
стекло этой двери может перемещаться этим
замененым переключателем.
(1) Замените вспомогательный переключатель

электростеклоподъемника задней правой
двери.

(2) Проверьте, чтобы убедиться, что стекло

задней правой двери перемещается
главным переключателем
электростеклоподъемников.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените главный переключатель
стеклоподъемников.

ЭТАП 13. Проверка разъема: Разъем Е=05
главного переключателя электростекло=
подъемников и разъем Е=08 вспомогатель=
ного переключателя задней левой двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 14.

НЕТ :

Отремонтируйте разъем.

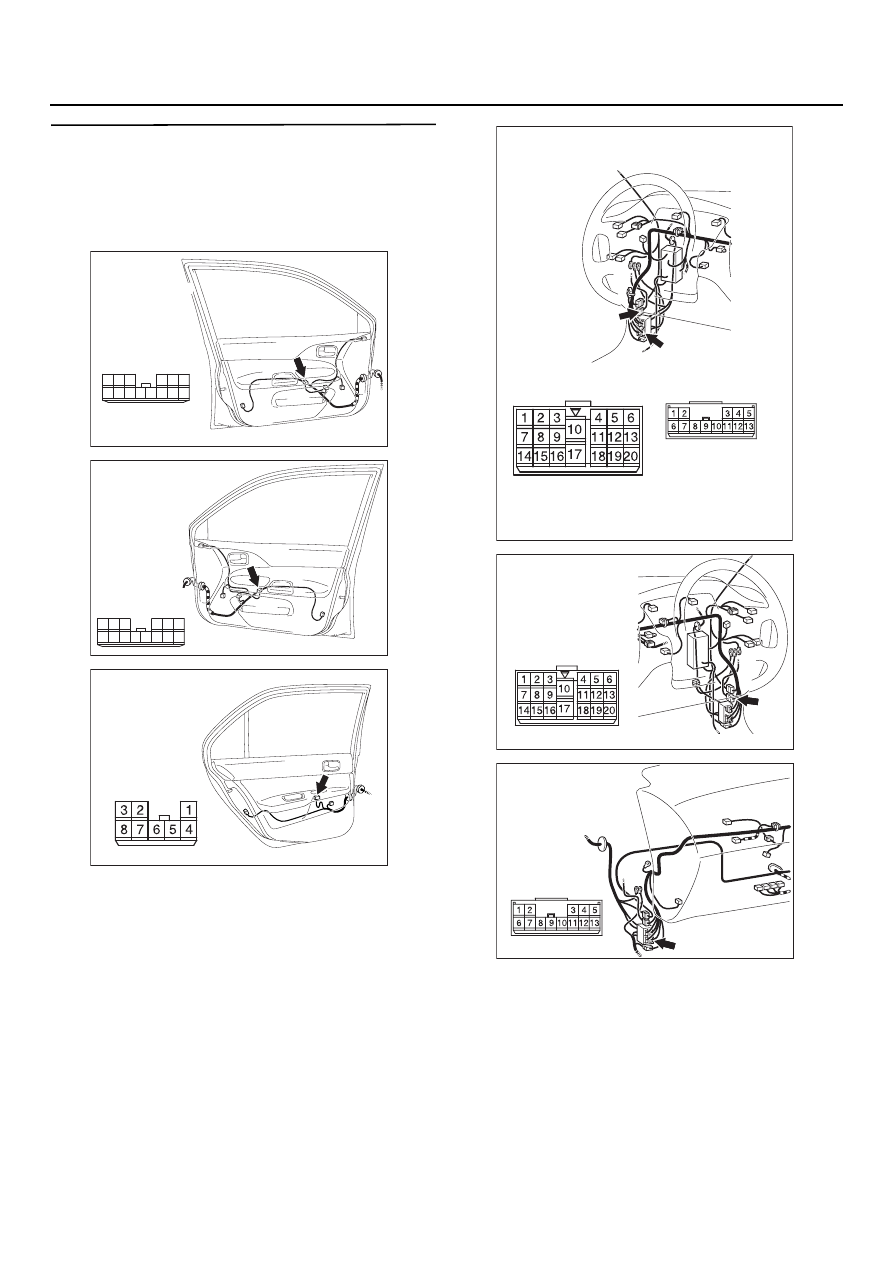

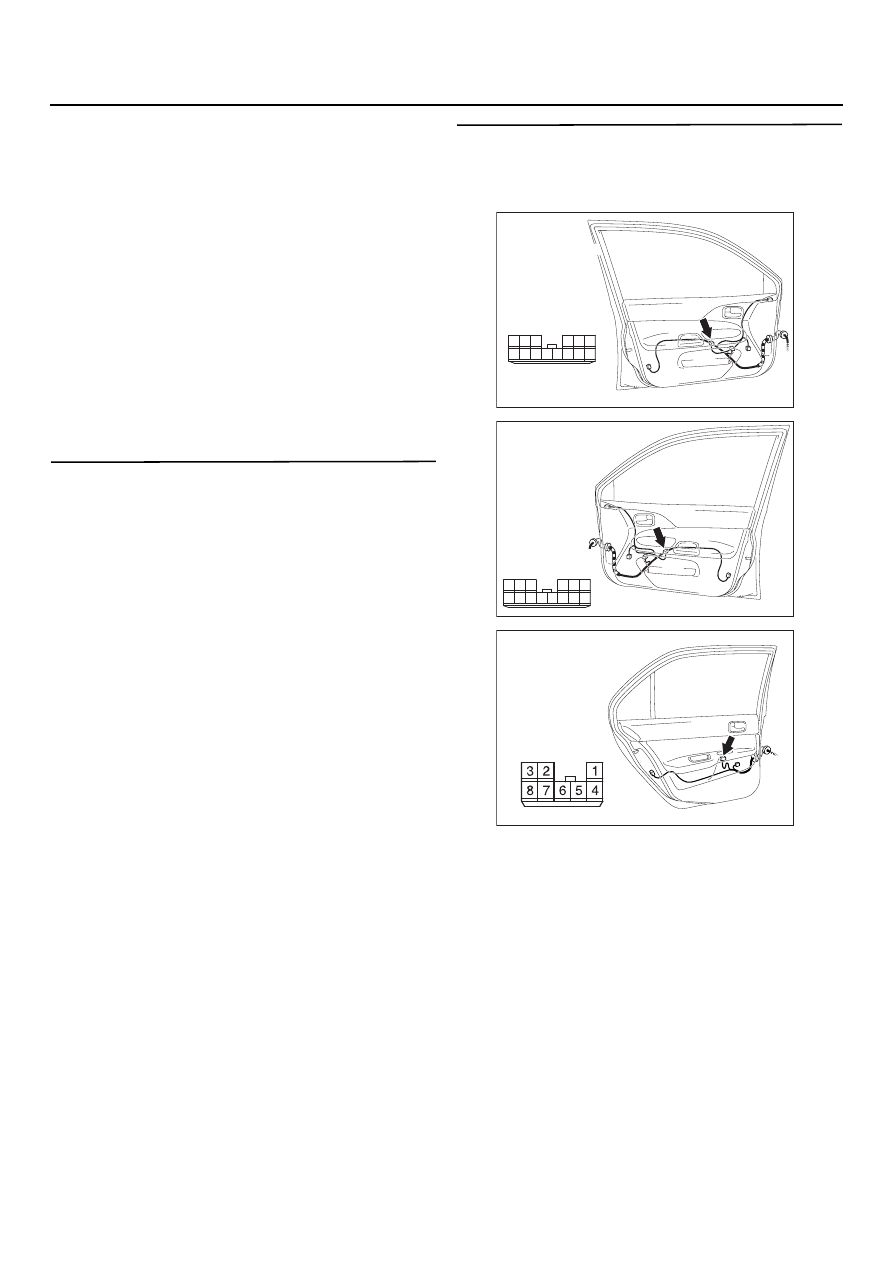

AC303935

Вид со строны
жгута проводов

AC

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем: E=05
<Автомобили
с левым рулем>

AC303927AC

Разъем: E=05
<Автомобили
с правым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Вид со стороны
жгута проводов

AC303937

Разъем: E=08

AB

Вид со строны
жгута проводов

54B

-150

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 14. Проверка состояния жгута
проводов между разъемом Е=05
(клемма № 11) главного переключателя
электростеклоподъемника и разъемом Е=08
(клемма № 6) вспомогательного
переключателя задней левой двери

NOTE:

AC303935

Вид со строны
жгута проводов

AC

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем: E=05
<Автомобили
с левым рулем>

AC303927AC

Разъем: E=05
<Автомобили
с правым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Вид со стороны
жгута проводов

AC303937

Разъем: E=08

AB

Вид со строны
жгута проводов

AC303799

Разъемы: C=22, C=29

AN

<Автомобили с левым рулем>

CD29

CD29

CD22

CD22

AC303814

Разъем: C=30
<Автомобили
с правым рулем>

AN

AC303816

Разъем: C=120
<Автомобили
с правым рулем>

AG

54B

-151

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

Перед проверкой состояния жгута проводов,
проверьте промежуточный разъем C$22
<Автомобили с левым расположением органов
управления>, C$29 <Автомобили с левым
расположением органов управления>,
соединительный разъем C$30 <Автомобили с
правым расположением органов управления>,
C$120 <Автомобили с правым расположением
органов управления> и разъем D$19,
отремонтируйте разъем(ы) в случае
необходимости.

•

Проверьте состояние линии связи
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 15.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 15. Повторная проверка системы
После замены вспомогательного
переключателя электростеклоподъемника
задней правой двери, убедитесь в том, что
стекло этой двери может перемещаться этим
замененным переключателем.
(1) Замените вспомогательный переключатель

электростеклоподъемника задней левой
двери.

(2) Проверьте, чтобы убедиться, что стекло

задней левой двери перемещается главным
переключателем
электростеклоподъемников.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените главный переключатель
стеклоподъемников.

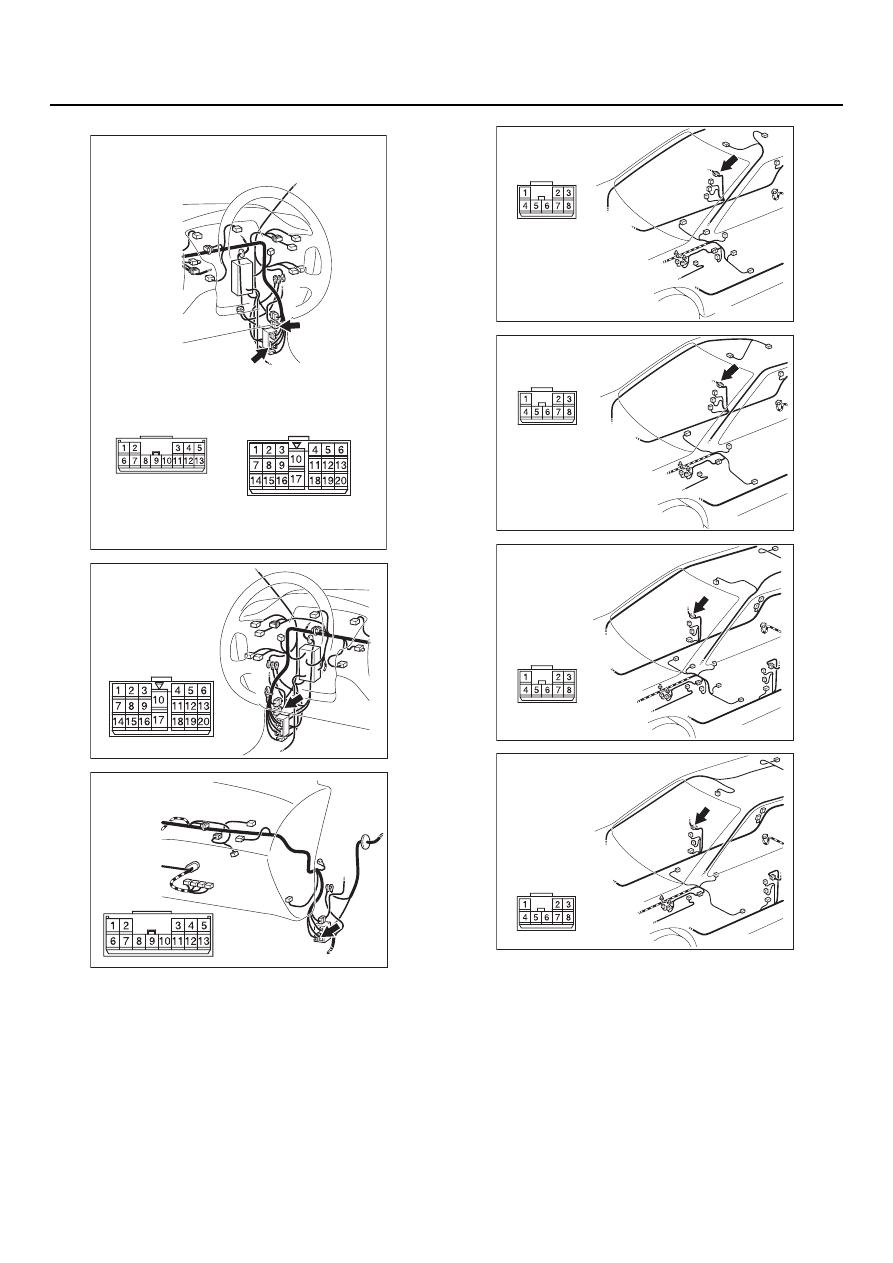

AC303871
