Mitsubishi Lancer / Lancer Wagon. Руководство - часть 231

54B

-144

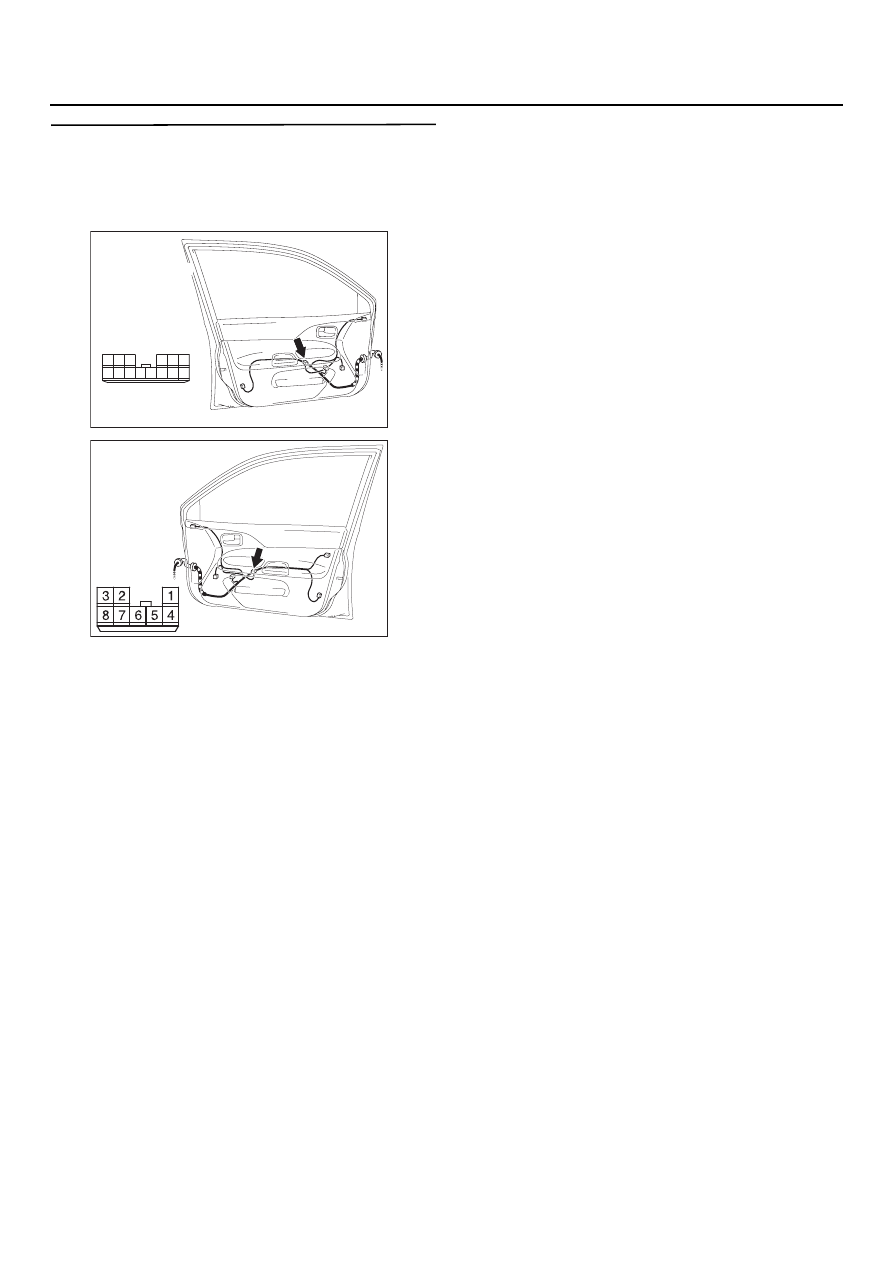

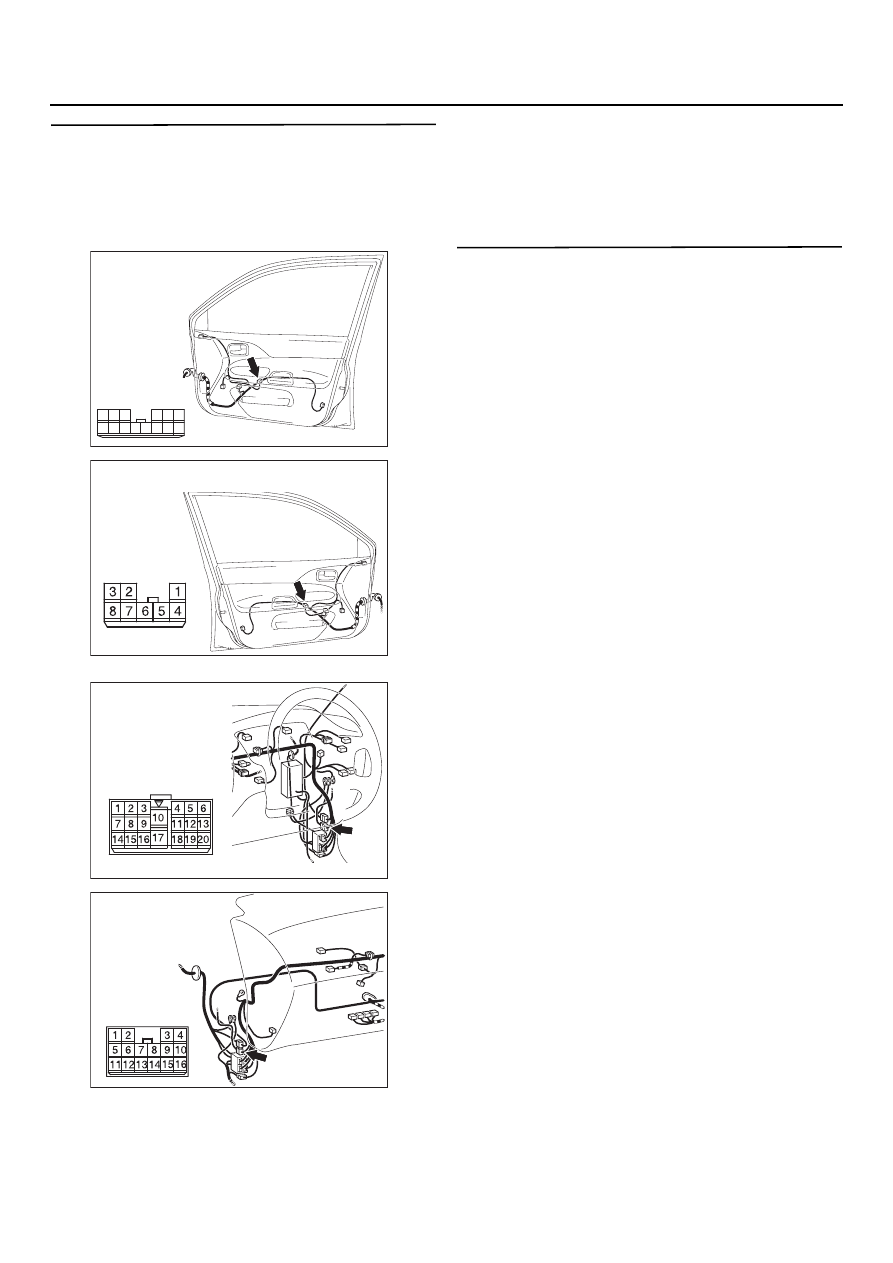

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 4. Проверка разъема: Разъем Е=05
главного переключателя
электростеклоподъемников и разъем Е=14
вспомогательного переключателя передней
правой двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 5.

НЕТ :

Отремонтируйте разъем.

AC303935

Вид со строны
жгута проводов

AC

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем: E=05
<Автомобили
с левым рулем>

AC303939

Разъем: E=14

Вид
со строны
жгута
проводов

AB

<Автомобили
с левым рулем>

54B

-145

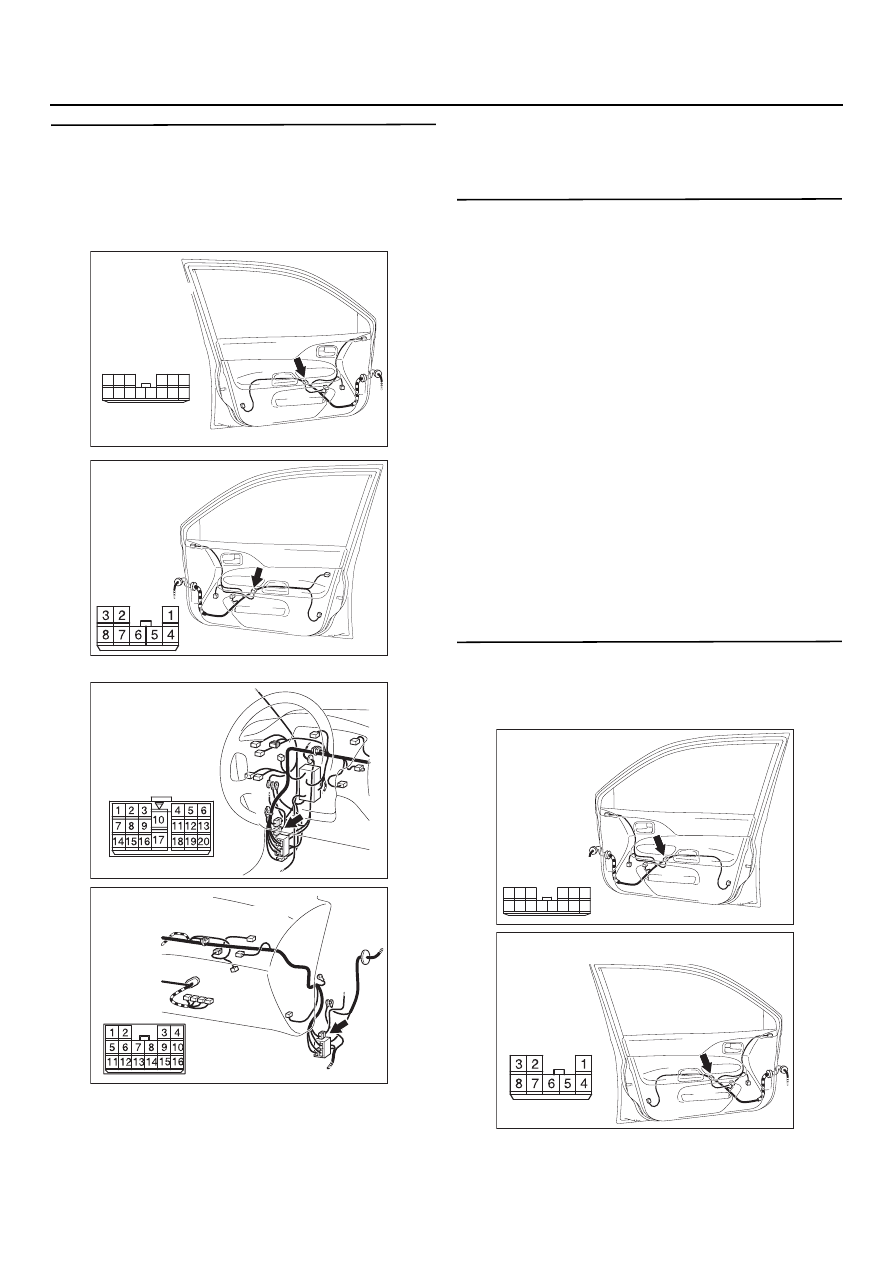

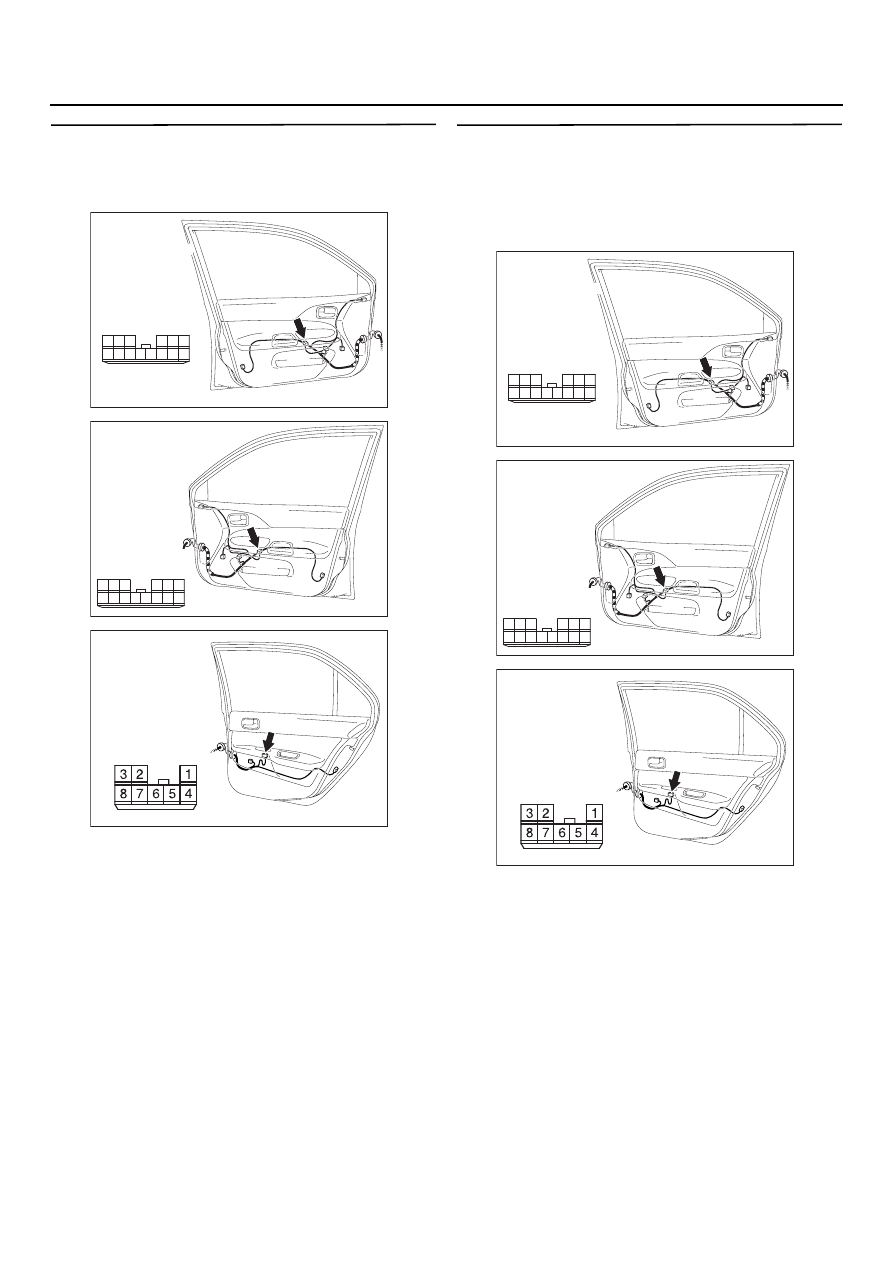

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 5. Проверка состояния жгута проводов
между разъемом Е=05 (клемма № 11)
главного переключателя электростекло=
подъемника и разъема Е=14 (клемма № 6)
вспомогательного переключателя передней
правой двери

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточные разъемы С$29, C$112,
отремонтируйте разъем(ы), в случае
необходимости.

•

Проверьте состояние линии связи
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 6.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 6. Повторная проверка системы
После замены вспомогательного
переключателя электростеклоподъемника
передней левой двери, убедитесь в том, что
стекло двери переднего пассажира может
перемещаться этим переключателем.
(1) Замените вспомогательный переключатель

электростеклоподъемника передней левой
двери.

(2) Проверьте, чтобы убедиться, что стекло

двери водителя перемещается главным
переключателем
электростеклоподъемников.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените главный переключатель
стеклоподъемников.

Этап 7. Проверка разъема: Разъем Е=05
главного переключателя электростекло=
подъемников и разъем Е=20 вспомогатель=
ного переключателя передней левойй двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 8.

НЕТ :

Отремонтируйте разъем.

AC303935

Вид со строны
жгута проводов

AC

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем: E=05
<Автомобили
с левым рулем>

AC303939

Разъем: E=14

Вид
со строны
жгута
проводов

AB

<Автомобили
с левым рулем>

AC303798

Разъем: C=29
<Автомобили
с левым рулем>

AN

AC303804 AS

Разъем: C=112
<Автомобили с левым рулем>

AC303927AC

Разъем: E=05
<Автомобили
с правым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Вид со стороны
жгута проводов

AC303935

Вид со стороны
жгута проводов

AE

Connector: E=20
<Автомобили с правым рулем>

54B

-146

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 8. Проверка состояния жгута проводов
между разъемом Е=05 (клемма № 11)
главного переключателя электростекло=
подъемника и разъема Е=20 (клемма № 6)
вспомогательного переключателя передней
правой двери

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточные разъемы С$30, C$113,
отремонтируйте разъем(ы), в случае
необходимости.

•

Проверьте состояние линии связи на
наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 9.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 9. Повторная проверка системы
После замены вспомогательного
переключателя электростеклоподъемника
передней левой двери, убедитесь в том, что
стекло двери переднего пассажира может
перемещаться этим переключателем.
(1) Замените вспомогательный переключатель

электростеклоподъемника передней левой
двери.

(2) Проверьте, чтобы убедиться, что стекло

двери водителя перемещается главным
переключателем
электростеклоподъемников.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените главный переключатель
стеклоподъемников.

AC303927AC

Разъем: E=05
<Автомобили
с правым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Вид со стороны
жгута проводов

AC303935

Вид со стороны
жгута проводов

AE

Connector: E=20
<Автомобили с правым рулем>

AC303814

Разъем: C=30
<Автомобили
с правым рулем>

AN

AC303816

Разъем: C=113
<Автомобили
с правым рулем>

AR

54B

-147

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 10. Проверка разъема: Разъем Е=05
главного переключателя электростекло=
подъемников и разъем Е=18 вспомогатель=
ного переключателя задней правой двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 11.

НЕТ :

Отремонтируйте разъем.

ЭТАП 11. Проверка состояния жгута
проводов между разъемом Е=05
(клемма № 11) главного переключателя
электростеклоподъемника и разъемом Е=18
(клемма № 6) вспомогательного
переключателя задней правой двери

AC303935

Вид со строны
жгута проводов

AC

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем: E=05
<Автомобили
с левым рулем>

AC303927AC

Разъем: E=05
<Автомобили
с правым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Вид со стороны
жгута проводов

AC303941

Разъем: E=18

AB

Вид со строны
жгута проводов

AC303935

Вид со строны
жгута проводов

AC

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем: E=05
<Автомобили
с левым рулем>

AC303927AC

Разъем: E=05
<Автомобили
с правым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Вид со стороны
жгута проводов

AC303941

Разъем: E=18

AB

Вид со строны
жгута проводов
