МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ПРОВЕРКИ С=5: Функция разблокирования замков дверей при ударе (при ДТП)
не работает.

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если нормально не работает функция
разблокирования замков дверей в результате
удара (при ДТП), то могут быть неисправности
во входной цепи сигнала датчика удара или в
электронном блоке управления системой
ETACS.

Возможные причины

•

Неисправность электронного блока
управления системой SRS.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

Используйте приборы MUT=II/III для
подтверждения наличия диагностических
кодов
Проверьте наличие диагностических кодов
№ 31 или 32, выявленных электронным блоком
управления системой  ETACS.

B: Появились ли диагностические коды?

ДА :

См.

CTP. 54B-41

.

НЕТ :

Замените электронный блок
управления системой ETACS.

54B

-97

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКИ

МЕТОДИКА ПРОВЕРКИ D=1: Электростеклоподъемники не работают

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепей входных и выходных сигналов.

ПЛАВКАЯ
ВСТАВКА 5

Реле электроD
стеклоподъемников

ЭБУ системы
ETACS

Главный переключатель
электростеклоподъемников

Вспомогательный
переключатель
стеклоподъемника
передней правой
двери

Вспомогательный
переключатель
стеклоподъемника
задней левой
двери

Вспомогательный
переключатель
стеклоподъемника
задней правой
двери

Цветовая кодировка
проводов:
B : Черный
LG : БледноDзеленый
G : Зеленый
L : Синий
W : Белый
Y : Желтый
SB : Голубой
BR : Коричневый
O : Оранжевый
GR : Серый
R : Красный
P : Розовый
V : Фиолетовый

Вид со стороны монтажного блока

Электронный блок управления (CPU)

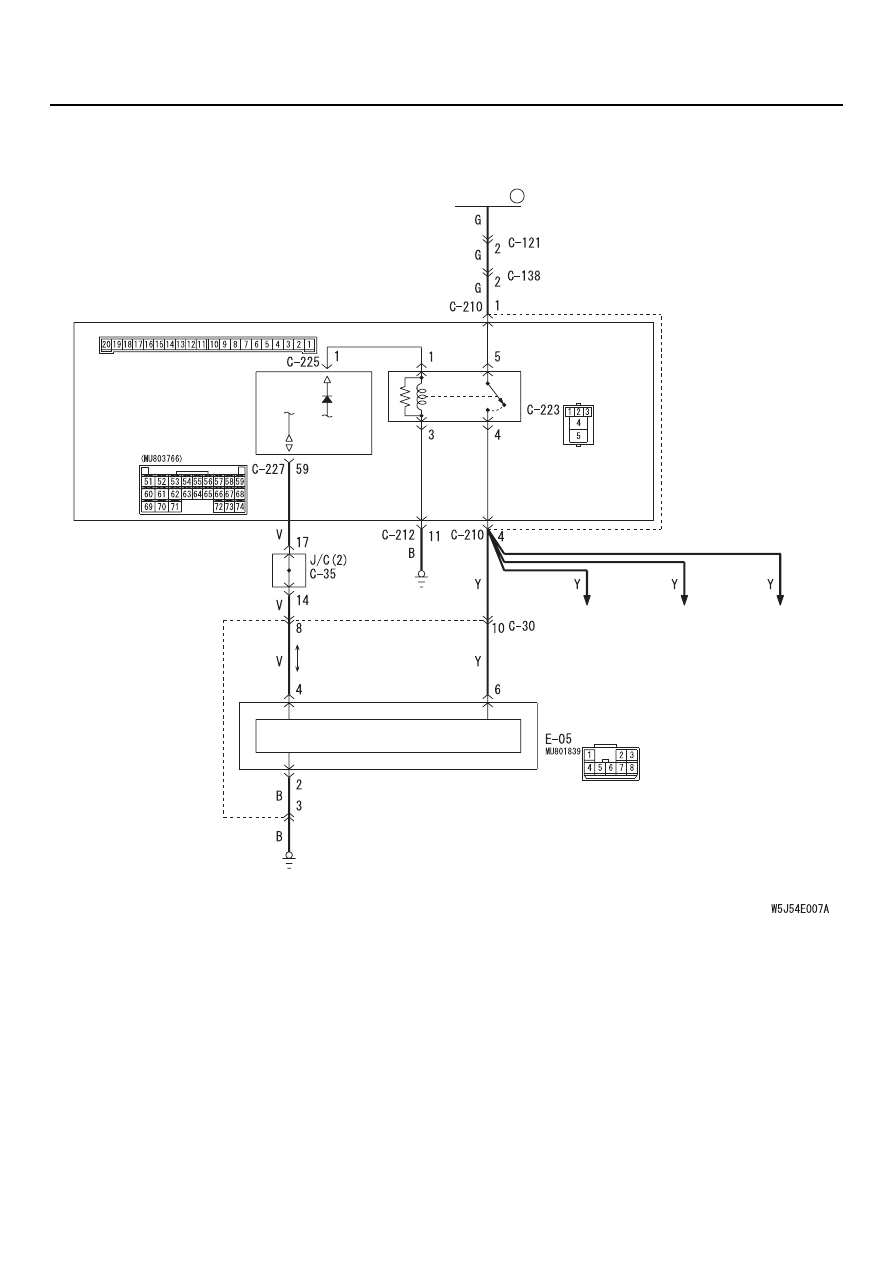

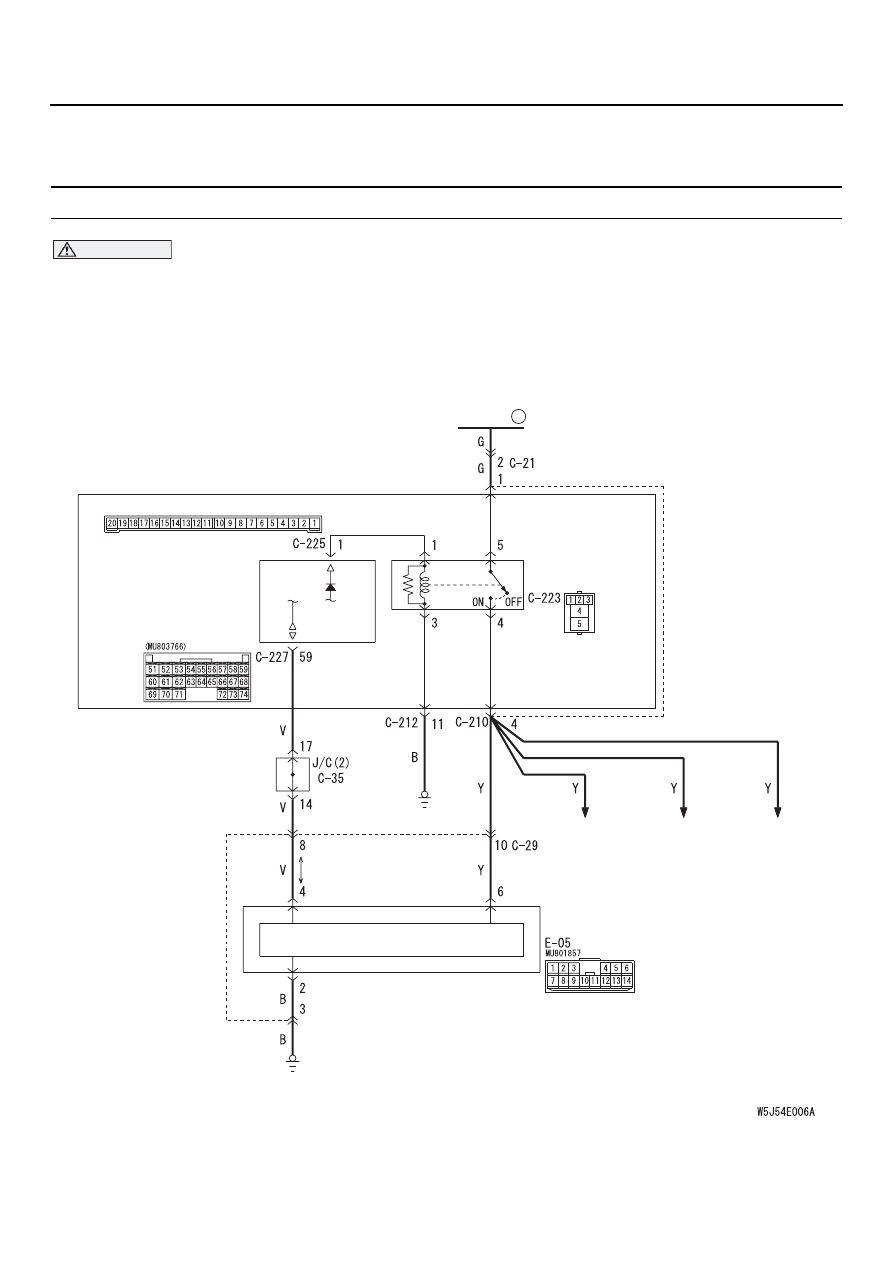

Цепь реле электростеклоподъемников (автомобили с левым расположением органов управления)

МОНТАЖНЫЙ БЛОК

54B

-98

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если электростеклоподъемники не работают,
могут быть неисправны реле электростеклоD
подъемников, главный переключатель электроD
стеклоподъемников или электронный блок
управления системой ETACS.

ВОЗМОЖНЫЕ ПРИЧИНЫ

•

Неисправность реле
электростеклоподъемников.

•

Неисправность главного переключателя
электростеклоподъемников.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

ПЛАВКАЯ
ВСТАВКА 5

Реле электроD
стеклоподъемников

Вид со стороны монтажного блока

Главный переключатель
электростеклоподъемников

Вспомогательный
переключатель
стеклоподъемника
передней левой
двери

Вспомогательный
переключатель
стеклоподъемника
задней левой
двери

Вспомогательный
переключатель
стеклоподъемника
задней правой
двери

Цветовая кодировка
проводов:
B : Черный
LG : БледноDзеленый
G : Зеленый
L : Синий
W : Белый
Y : Желтый
SB : Голубой
BR : Коричневый
O : Оранжевый
GR : Серый
R : Красный
P : Розовый
V : Фиолетовый

Электронный блок управления (CPU)

Цепь реле электростеклоподъемников (автомобили с левым расположением органов управления)

МОНТАЖНЫЙ БЛОК

ВЫКЛ.

ВКЛ.

54B

-99

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка сигналов
Проверьте входной сигнал замка зажигания.

Номинальное значение: Приборы
MUT=II/III подают звуковой сигнал
или происходит колебание стрелки
вольтметра.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Обратитесь к методике проверки АD2
"При установке замка зажигания в
положение "LOCK"("OFF"), функции
нормально не работают. Проверьте
цепь питания к электронному блоку
управления системой ETACS",

CTP. 54B-58

.

ЭТАП 2. Проверка разъема: Разъем С=223
реле электростеклоподъемника

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Отремонтируйте разъем.

ЭТАП 3. Проверка реле
электростеклоподъемника
См. главу 42, "Дверь

−

 Технические операции

на автомобиле",

CTP. 42-31

.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 4.

НЕТ :

Замените реле
электростеклоподъемников.

ЭТАП 4. Проверка разъема: Разъем Е=05
главного переключателя
электростеклоподъемников

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 5.

НЕТ :

Отремонтируйте разъем.

Переключатель
системы

Проверьте состояние

Замок зажигания
(IG1)

При переключении замка
зажигания из положения
"ACC" в положение "ON"
(зажигание включено)

AC303808

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

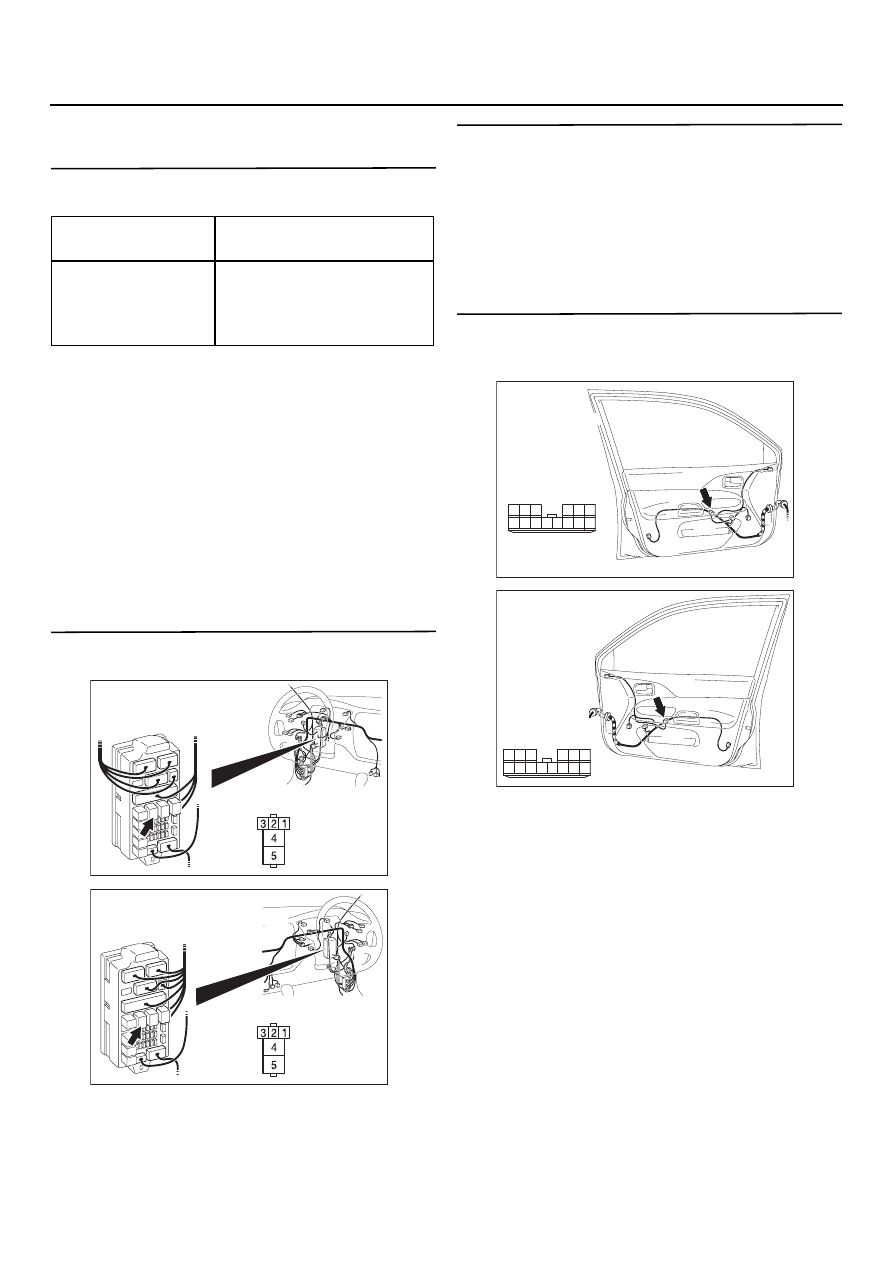

Разъем: C=223

AB

<Автомобили с левым рулем>

AC303822

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Connector: C=223

AB

<Автомобили с правым рулем>

AC303935

Вид со строны
жгута проводов

AC

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем: E=05
<Автомобили
с левым рулем>

AC303927AC

Разъем: E=05
<Автомобили
с правым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Вид со стороны
жгута проводов
