Mitsubishi Lancer / Lancer Wagon. Руководство - часть 218

54B

-92

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ПРОВЕРКИ С=3: Система центральной блокировки замков дверей не может
работать от личинки замка двери переднего пассажира

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности цепей
входных и выходных сигналов.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если центральная система блокировки замков
дверей не срабатывает от личинки замка двери
переднего пассажира, могут быть неисправны
личинка замка двери переднего пассажира или
электронного блока управления системы
ETACS.

Возможные причины

•

Неисправность личинки замка двери
переднего пассажира.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

ЭБУ системы ETACS

Реле
разблоD
кировки
двери

Реле
блокиD
ровки
двери

1

ПЛАВКАЯ
ВСТАВКА

ВХОДНОЙ СИГНАЛ

ВЫКЛЮЧАТЕЛЬ
ЛИЧИНКИ ЗАМКА
ДВЕРИ ПЕРЕДНЕГО
ПАССАЖИРА

Вид со стороны монтажного блока

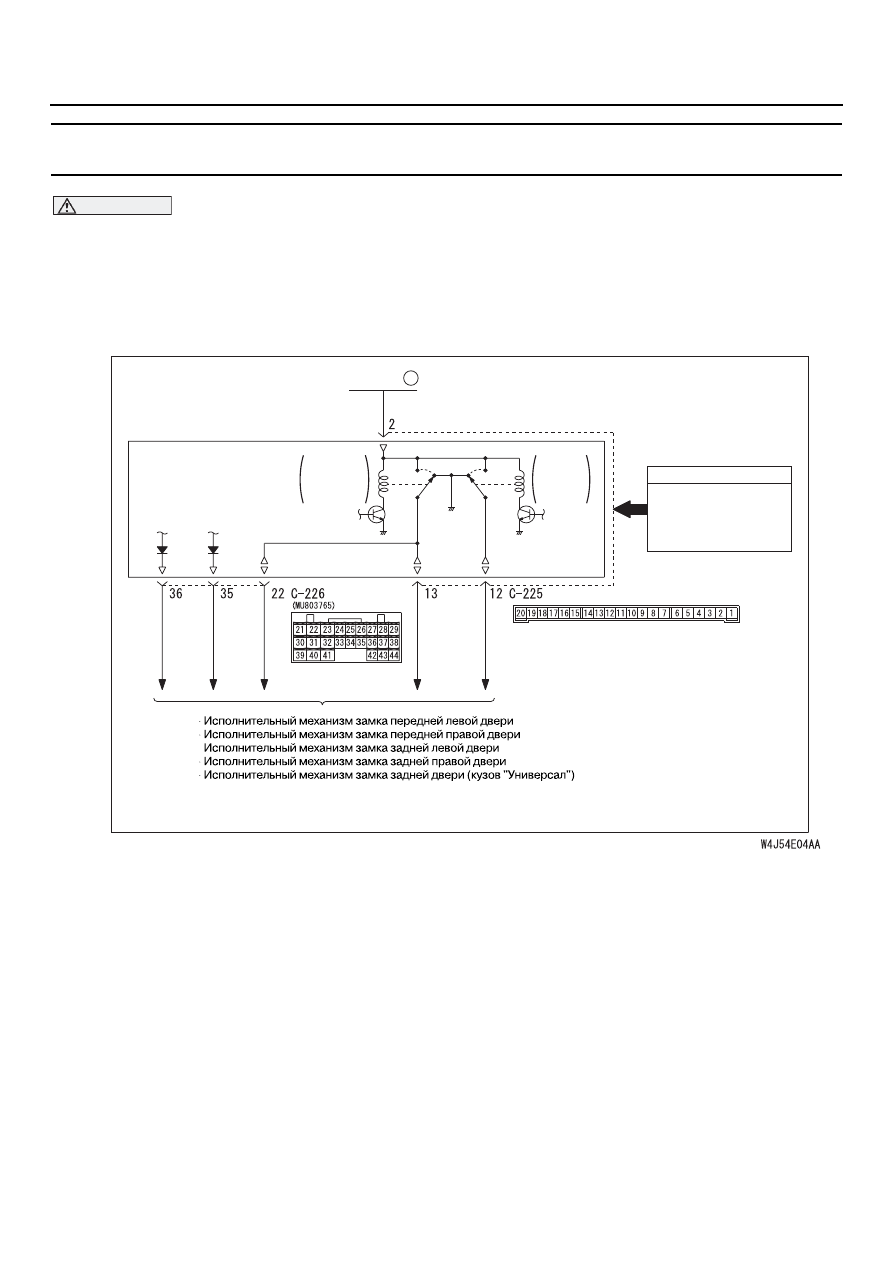

Цепь системы центральной блокировки замков дверей (выключатель личинки замка двери переднего пассажира)

МОНТАЖНЫЙ БЛОК

ВЫКЛ. ВЫКЛ. ВКЛ.

ВКЛ.

54B

-93

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка центральной системы
блокировки замков дверей
Проверьте, чтобы убедиться в том, что
центральная система блокировки замков
дверей работает нормально от личинки замка
двери водителя и от внутренней кнопки
блокировки двери.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Обратитесь к методике проверки CD1
"Центральная система блокировки
замков дверей не работает",

CTP. 54B-65

. <Автомобили с левым

расположением органов управления>.
Обратитесь к методике проверки CD1.
"Центральная система блокировки
замков дверей не работает",

CTP. 54B-68

. <Автомобили с правым

расположением органов управления>.

ЭТАП 2. Проверка сигналов
Проверьте наличие сигнала с переключателя
исполнительного механизма замка двери
переднего пассажира.

Номинальное значение: Приборы
MUT=II/III подают звуковой сигнал
или происходит колебание стрелки
вольтметра.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Обратитесь к методике проверки MD18
"Не получен сигнал переключателя
личинки замка двери",

CTP. 54B-478

.

ЭТАП 3. Повторная проверка системы
Проверьте, чтобы убедиться в том, что
центральная система блокировки замков
дверей работает нормально от личинки замка
двери переднего пассажира.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

Переключатель
системы

Проверьте состояние

Исполнительный
механизм замка
двери переднего
пассажира

Поверните ключ в замке
двери в положение
"заблокировано" или
"разблокировано"

54B

-94

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ПРОВЕРКИ С=4: Функция напоминания об оставленном в замке зажигания
ключе нормально не работает

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности цепей
входных и выходных сигналов.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если эта функция напоминания об оставленном
ключе зажигания не работает нормально, цепи
этих входных сигналов или сам электронный
блок управления системой ETACS могут быть
неисправны.

•

Переключатель системы напоминания
об оставленном ключе зажигания.

•

Переключатель двери водителя.

•

Исполнительный механизм замка двери
водителя.

ВОЗМОЖНЫЕ ПРИЧИНЫ

•

Неисправность системы напоминания
об оставленном ключе зажигания.

•

Неисправность переключателя двери
водителя.

•

Неисправность исполнительного механизма
замка двери водителя.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

ЭБУ системы ETACS

Реле
разблоD
кировки
дверей

Реле
блокиD
роки
дверей

1

ПЛАВКАЯ
ВСТАВКА

Вид со стороны монтажного блока

Цепь функции напоминания об оставленном ключе в замке зажигания

МОНТАЖНЫЙ БЛОК

ВЫКЛ. ВЫКЛ. ВКЛ.

ВКЛ.

54B

-95

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка цепи питания
При установке замка зажигания в положение
"LOCK" ("OFF"), проверьте, загораются ли
контрольные лампы аварийной сигнализации.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 2.

НЕТ :

Обратитесь к методике проверки AD2
"Проверка цепи питания электронного
блока управления системой ETACS",

CTP. 54B-58

.

ЭТАП 2. Проверка сигналов
Проверьте входные сигналы, перечисленные
ниже, которые имеют отношение к функции
напоминания об оставленном ключе зажигания.

Номинальное значение: Приборы
MUT=II/III подают звуковой сигнал
или происходит колебание стрелки
вольтметра.

B: В норме ли результаты проверки?

Все сигналы принимаются нормально :

Перейдите к Этапу 3.

Не получен сигнал выключателя двери
водителя :

Обратитесь к методике проверки

MD4 "Не получен сигнал переключателя
замка двери водителя",

CTP. 54B-405

.

<Автомобили с левым расположением
органов управления>. Обратитесь
к методике проверки MD4 "Не получен
сигнал переключателя замка двери
водителя",

CTP. 54B-408

. <Автомобили

с правым расположением органов
управления>.

Не получен сигнал напоминания от замка
зажигания об оставленных ключах :

Обратитесь к методике проверки MD9
"Не получен сигнал напоминания
от замка зажигания об оставленных
ключах",

CTP. 54B-425

.

Не получен сигнал переключателя
исполнительного механизма замка двери
водителя :

Обратитесь к методике проверки

MD12 "Не получен сигнал
исполнительного механизма замка
двери водителя",

CTP. 54B-443

.

<Автомобили с левым расположением
органов управления>. Обратитесь
к методике проверки MD12 "Не получен
сигнал исполнительного механизма
замка двери водителя",

CTP. 54B-447

.

<Автомобили с правым расположением
органов управления>.

ЭТАП 3. Повторная проверка системы

B: Нормально ли работает функция напоминания

об оставленном ключе зажигания?
ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

Переключатель
системы

Проверьте состояние

Выключатель двери
водителя

При открытой двери
водителя

Переключатель
системы напоминаD
ния об оставленном
ключе зажигания

При извлечении ключа
из замка зажигания

Исполнительный
механизм замка
двери водителя

Когда личинка замка
или внутренняя кнопка
блокировки двери
водителя разблокироваD
на или заблокирована
