54B

-80

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 19. Проверка состояния
исполнительного механизма замка задней
двери
Убедитесь в том, что исполнительный механизм
замка задней двери в нормальном состоянии.
См. главу 42, "Дверь",

CTP. 42-59

.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 20.

НЕТ :

Замените исполнительный механизм
замка задней двери.

ЭТАП 20. Проверка разъема: Разъем С=225
электронного блока управления системой
ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 21.

НЕТ :

Отремонтируйте неисправный разъем.

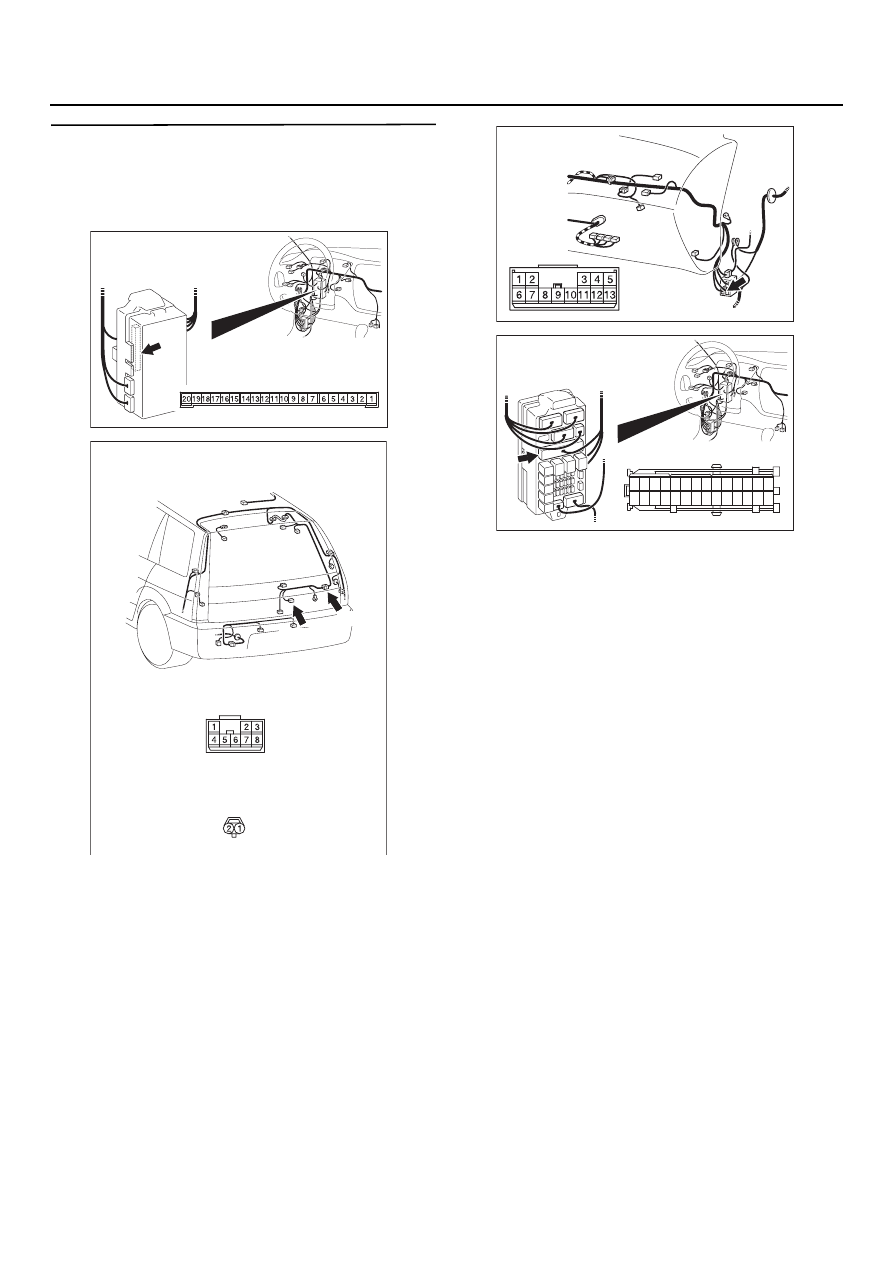

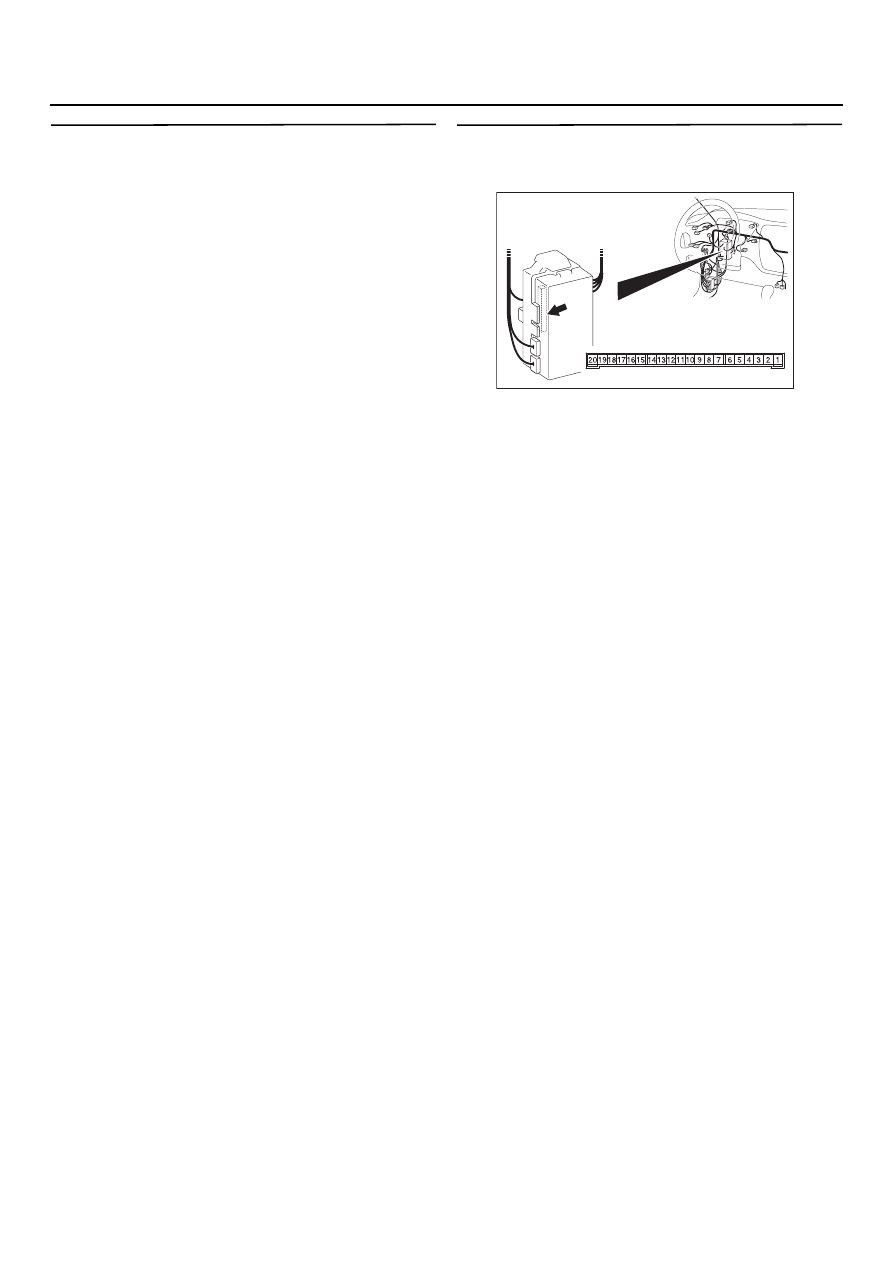

AC303810

Разъем: C=225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

54B

-81

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 21. Проверка состояния жгута
проводов от разъема С=225 (клеммы № 5 и
6) электронного блока управления системой
ETACS к разъему F=13 исполнительного
механизма замка задней двери 1 и 2

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточных разъемов С$119,
F$12 и разъема C$212 монтажного блока,
отремонтируйте разъем(ы), в случае
необходимости.

•

Проверьте состояние входной и выходной
линий на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

AC303810

Разъем: C=225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303955

Разъемы: F=12, F=13

<Универсал = автомобили с левым рулем>

AG

FD12

FD12

Разъем FD13 D вид со стороны
жгута проводов

FD13(B)

AC303804

Разъем: C=119
<Автомобили
с левым рулем>

AQ

AC303808

Вид со стороны жгута проводов

Монтажный блок (вид спереди)

Разъем: C=212

AF

<Автомобили с левым рулем>

21

7

16 15

17

18

20 19

1

2

3

4

5

6

23 22

24

25

28

26

27

9

8

10

11

14

12

13

54B

-82

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

МЕТОДИКА ПРОВЕРКИ С=2: Все двери автомобиля не могут быть заблокированы или
разблокированы системой центральной блокировки замков дверей.
<Автомобили с правым расположением органов управления>

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Исполнительный
механизм задней
левой двери

Исполнительный
механизм задней
правой двери

ЭБУ системы ETACS

Реле
разблокиD
ровки
дверей

Реле
блокиD
ровки
дверей

Исполнительный
механизм передней
левой двери

Исполнительный
механизм передней
правой двери

Вид со стороны монтажного блока

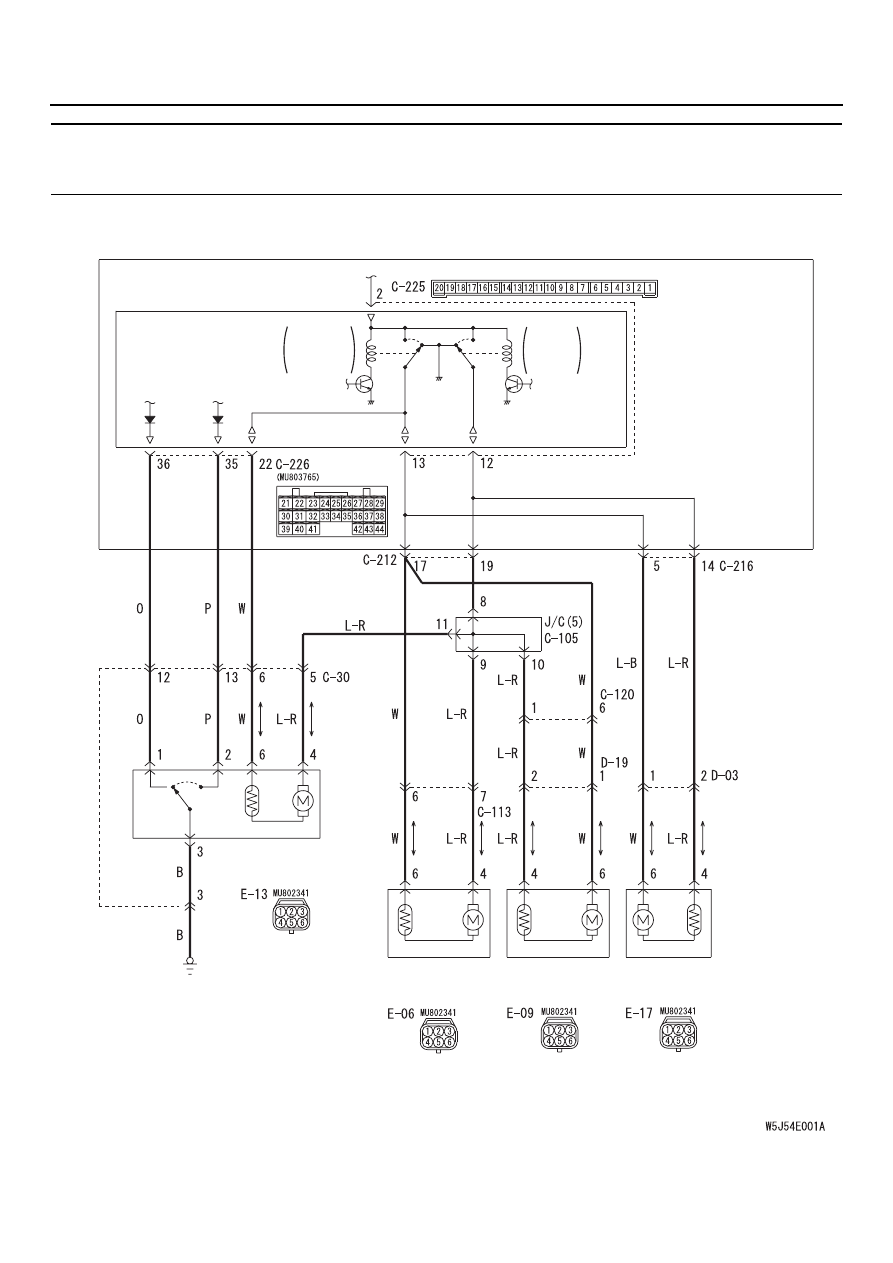

Цепь системы центральной блокировки замков дверей

   (Седан = автомобили с правым расположением органов управления)

МОНТАЖНЫЙ БЛОК

ВЫКЛ. ВЫКЛ.

ВКЛ.

ВКЛ.

ОТПЕРЕТЬ

ЗАПЕРЕТЬ

54B

-83

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Исполнительный
механизм задней
левой двери

Исполнительный
механизм задней
правой двери

Исполнительный
механизм задней
двери

ЭБУ системы ETACS

Реле
разблоD
кировки
дверей

Реле
блокиD
ровки
дверей

Исполнительный
механизм передней
левой двери

Исполнительный
механизм передней
правой двери

Вид со стороны монтажного блока

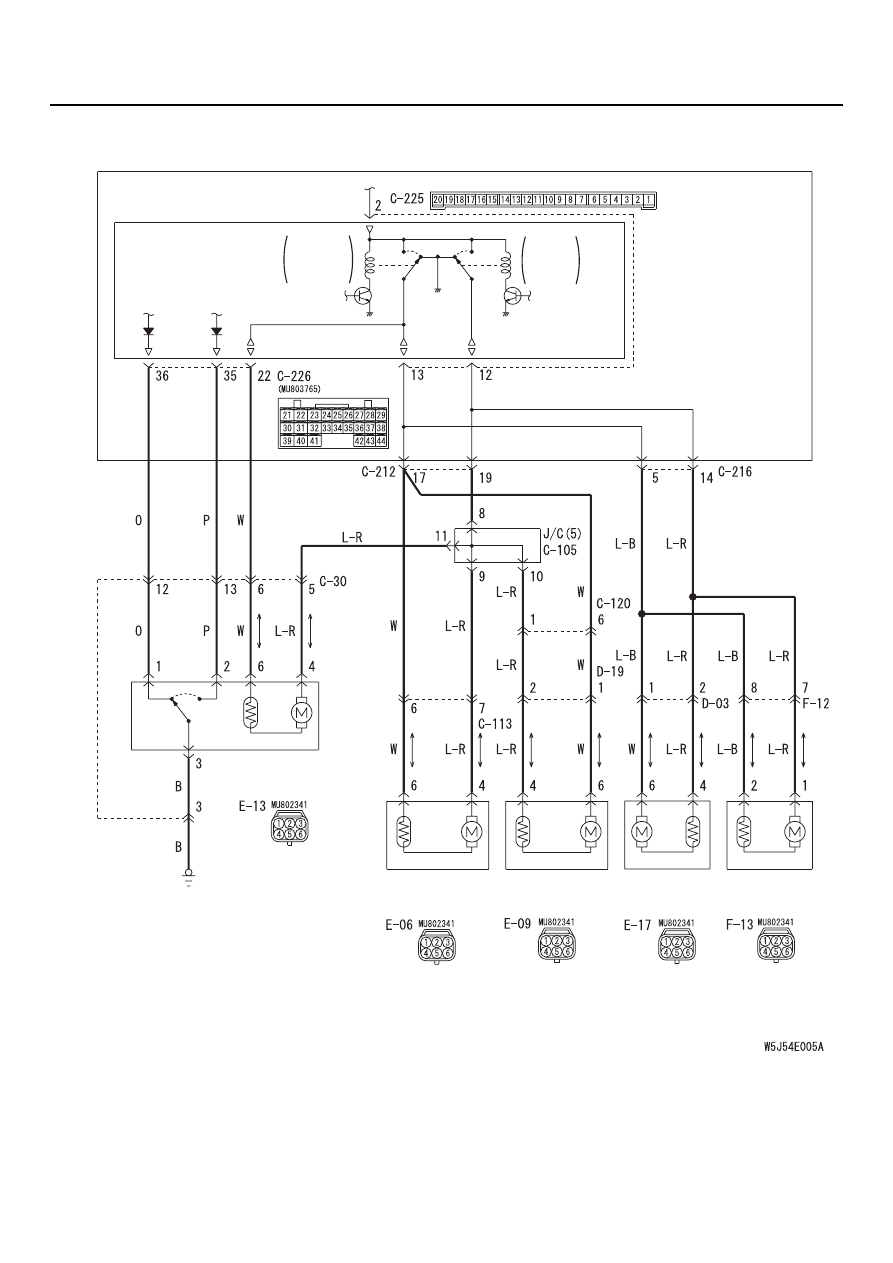

 Цепь системы центральной блокировки замков дверей

   (Универсал = автомобили с правым расположением органов управления)

МОНТАЖНЫЙ БЛОК

ВЫКЛ. ВЫКЛ.

ВКЛ.

ВКЛ.

ОТПЕРЕТЬ

ЗАПЕРЕТЬ
