Mitsubishi Lancer / Lancer Wagon. Руководство - часть 213

54B

-72

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

Цветовая кодировка проводов
B : Черный     LG : БледноDзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Исполнительный
механизм задней
левой двери

Исполнительный
механизм задней
правой двери

Исполнительный
механизм задней
двери

ЭБУ системы ETACS

Реле
разблокиD
ровки
дверей

Реле
блокиD
ровки
дверей

Исполнительный
механизм передней
правой двери

Исполнительный
механизм передней
левой двери

Вид со стороны монтажного блока

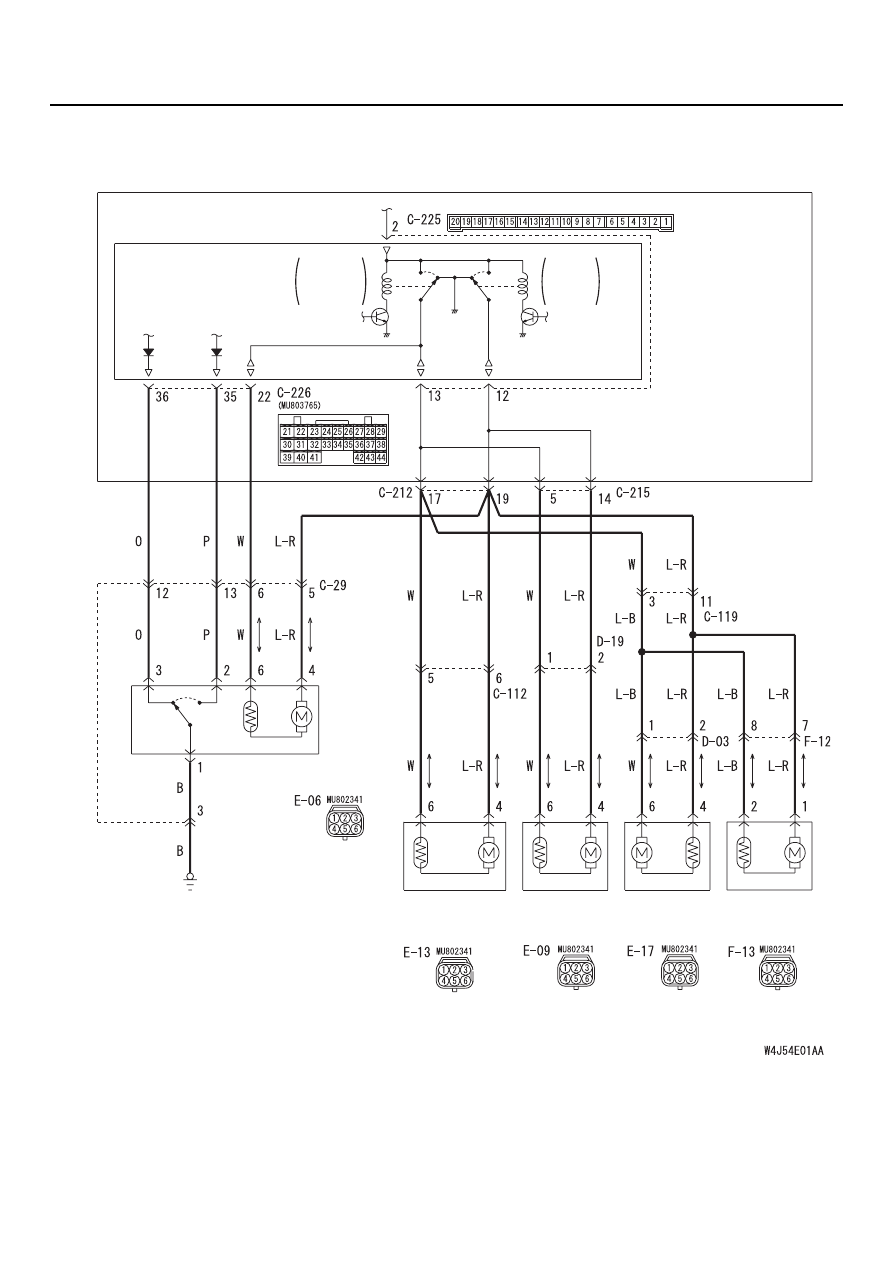

Цепь системы центральной блокировки замков дверей
(Седан = автомобили с левым расположением органов управления)

МОНТАЖНЫЙ БЛОК

ВЫКЛ. ВЫКЛ. ВКЛ.

ВКЛ.

ОТПЕРЕТЬ

ЗАПЕРЕТЬ

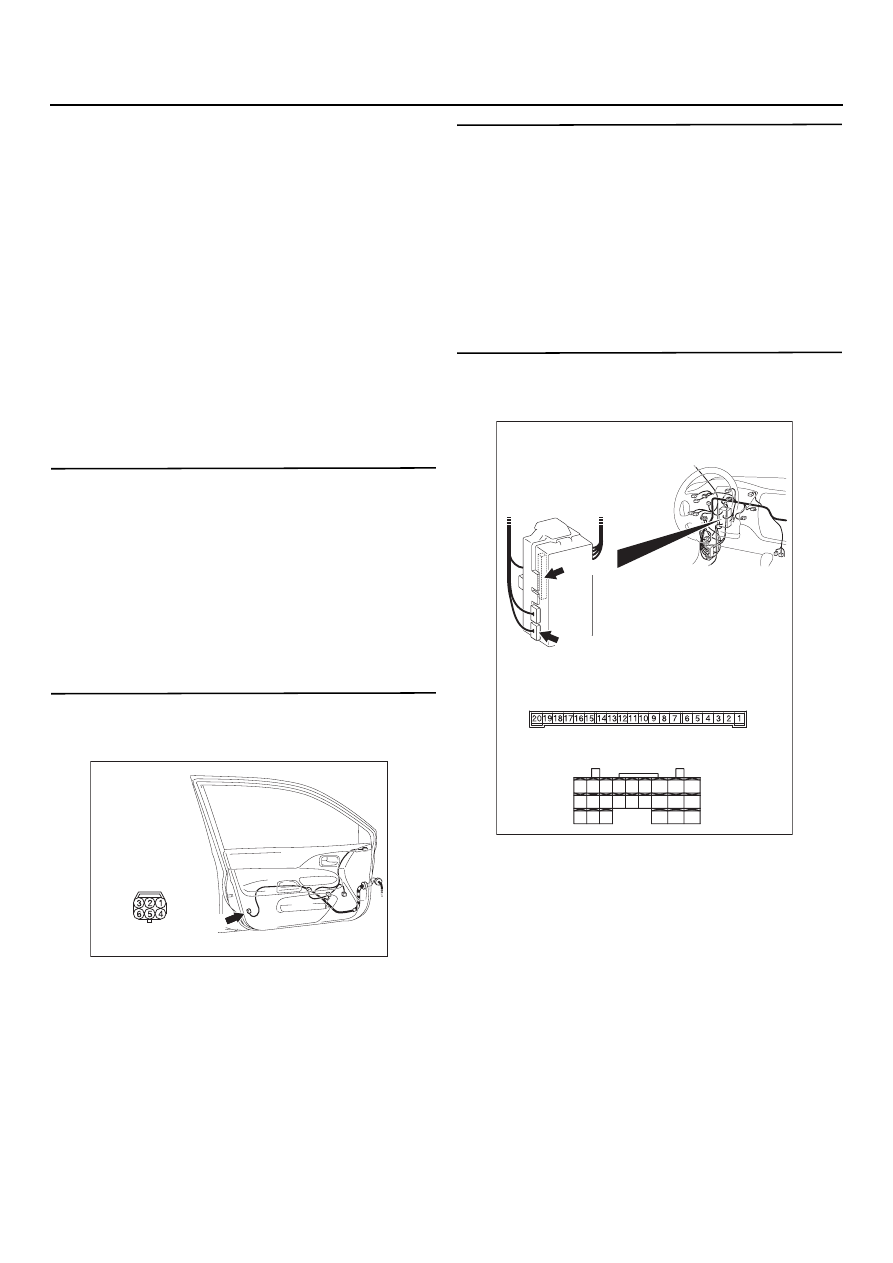

54B

-73

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если ни одна дверь (включая заднюю) не могут
быть заблокированы и разблокированы
центральной системой блокировки замкой
дверей, то могут быть неисправны
исполнительные механизмы замков дверей.

ВОЗМОЖНЫЕ ПРИЧИНЫ

•

Неисправность исполнительного механизма
замка двери.

•

Неисправность исполнительного механизма
замка задней двери.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Определение неисправного
исполнительного механизма замка двери

B: Которая из дверей нормально не запирается?

Дверь водителя :

Перейдите к Этапу 2.

Дверь переднего пассажира :

Перейдите к Этапу 6.

Задняя правая дверь :

Перейдите к Этапу 10.

Задняя левая дверь :

Перейдите к Этапу 14.

Задняя дверь <Универсал> :

Перейдите к Этапу 18.

ЭТАП 2. Проверка разъема: Разъем Е=06
исполнительного механизма замка
передней левой двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 3.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 3. Проверка состояния
исполнительного механизма замка
передней левой двери
Убедитесь в том, что исполнительный механизм
замка левой передней двери работает
нормально. См. главу 42, "Дверь",

CTP. 42-41

.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 4.

НЕТ :

Замените исполнительный механизм
замка передней левой двери.

ЭТАП 4. Проверка разъема: Разъемы С=225,
С=226 электронного блока управления
системой ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 5.

НЕТ :

Отремонтируйте неисправный разъем.

AC303935

Вид со стороны
жгута проводов

AD

Разъем: E=06

ED06(B)

<Автомобили
с левым рулем>

AC303811

Разъемы: C=225, C=226

AE

Монтажный блок
(вид сзади)

<Автомобили с левым рулем>

Разъем СD225 D вид со стороны
монтажного блока

CD225

CD226

Разъем СD226 D вид со стороны
жгута проводов

28
37
43

29

44

38

23

32
41

24

25

26

27

34

42

3635

33

21

22

30
39

40

31

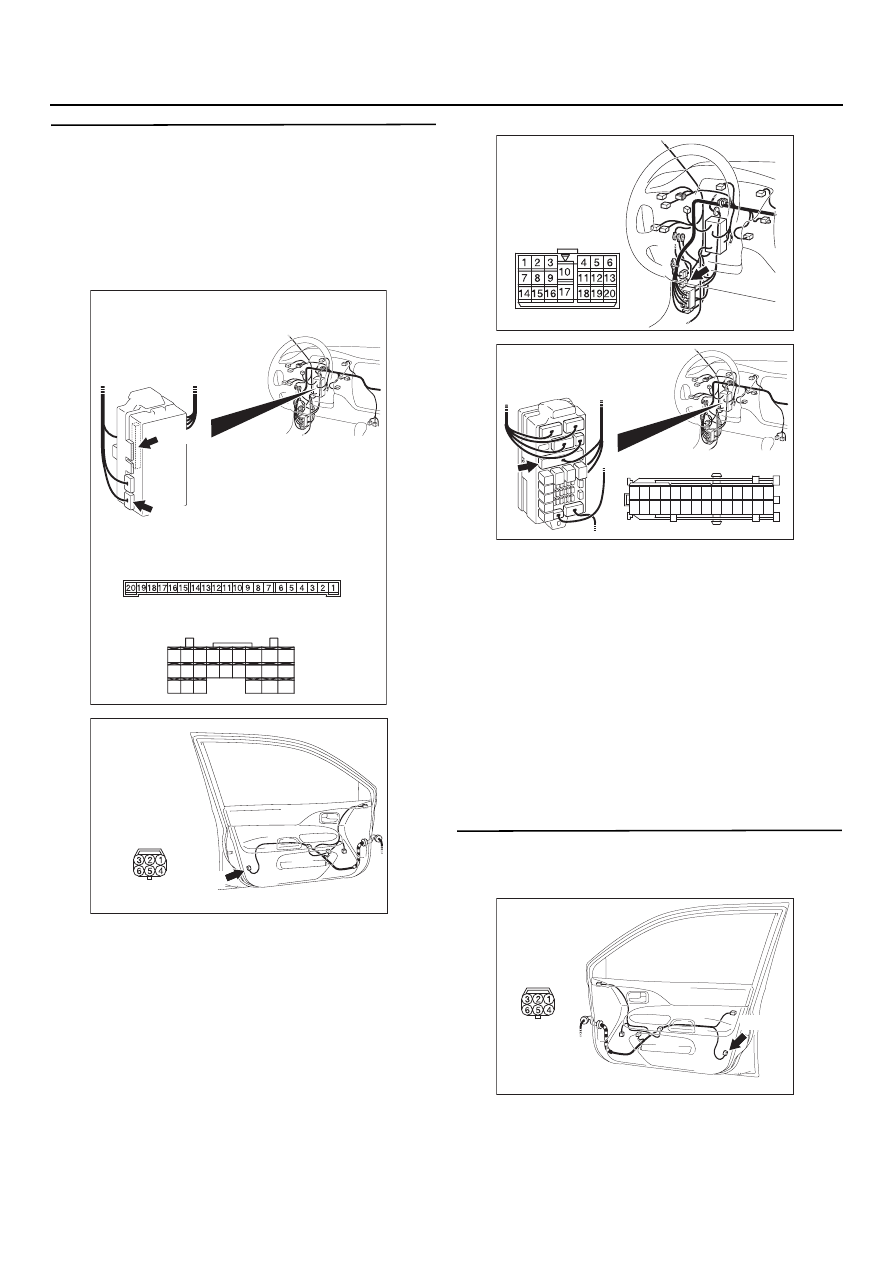

54B

-74

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 5. Проверка состояния жгута проводов
от разъема С=225 (клемма № 12)
электронного блока управления системой
ETACS и разъема С=226 (клемма № 22)
электронного блока управления системой
ETACS к разъему Е=06 исполнительного
механизма передней левой двери
(клеммы № 6 и 4)

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема С$29
и разъема C$212 монтажного блока, отремонти$
руйте его, в случае необходимости.

•

Проверьте состояние входной и выходной
линий на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 6. Проверка разъема: Разъем Е=13
исполнительного механизма замка
передней правой двери

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 7.

НЕТ :

Отремонтируйте неисправный разъем.

AC303811

Разъемы: C=225, C=226

AE

Монтажный блок
(вид сзади)

<Автомобили с левым рулем>

Разъем СD225 D вид со стороны
монтажного блока

CD225

CD226

Разъем СD226 D вид со стороны
жгута проводов

28
37
43

29

44

38

23

32
41

24

25

26

27

34

42

3635

33

21

22

30
39

40

31

AC303935

Вид со стороны
жгута проводов

AD

Разъем: E=06

ED06(B)

<Автомобили
с левым рулем>

AC303798

Разъем: C=29
<Автомобили
с левым рулем>

AN

AC303808

Вид со стороны жгута проводов

Монтажный блок (вид спереди)

Разъем: C=212

AF

<Автомобили с левым рулем>

21

7

16 15

17

18

20 19

1

2

3

4

5

6

23 22

24

25

28

26

27

9

8

10

11

14

12

13

AC303939

Вид со стороны
жгута проводов

AE

Разъем: E=13
<Автомобили
с левым рулем>

ED13(B)

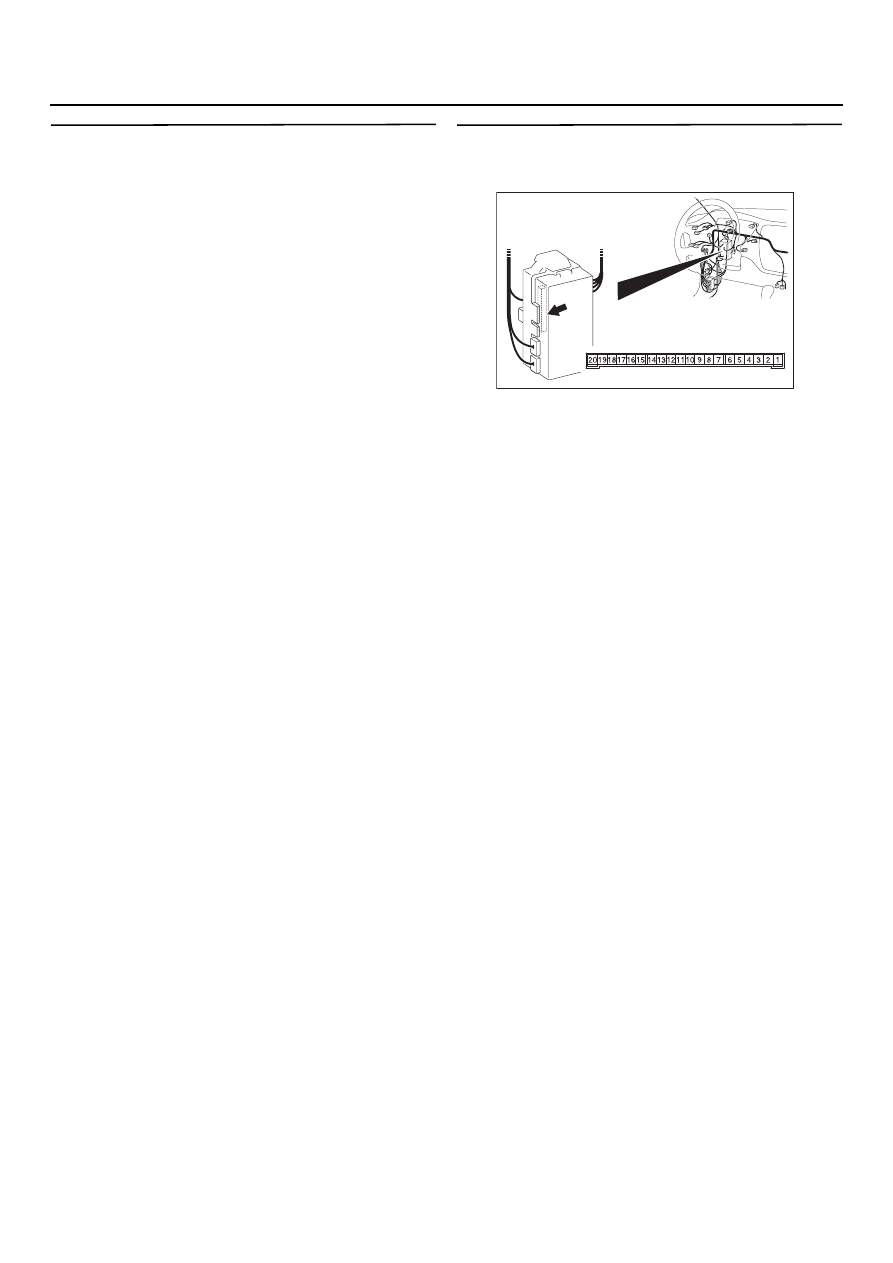

54B

-75

МЕТОДИКА ПОИСКА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 7. Проверка состояния
исполнительного механизма замка
передней правой двери
Убедитесь в том, что исполнительный механизм
замка правой передней двери работает
нормально. См. главу 42, "Дверь",

CTP. 42-41

.

B: В норме ли результаты проверки?

ДА

 : Перейдите к Этапу 8.

НЕТ

 : Замените исполнительный механизм

замка передней правой двери.

ЭТАП 8. Проверка разъема: Разъем С=225
электронного блока управления системой
ETACS

B: В норме ли результаты проверки?

ДА

 : Перейдите к Этапу 9.

НЕТ

 : Отремонтируйте неисправный разъем.

AC303810

Разъем: C=225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>
