Mitsubishi Lancer / Lancer Wagon. Руководство - часть 204
54B
-36
МЕТОДИКА ДИАГНОСТИРОВАНИЯ КОДОВ НЕИСПРАВНОСТЕЙ
СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА
Диагностический код 21: Короткое замыкание в линии связи системы SWS
ВНИМАНИЕ
При замене электронного блока
управления, убедитесь в исправности цепи
связи.
СОСТОЯНИЕ НАБОРА
ДИАГНОСТИЧЕСКИХ КОДОВ
Если напряжение в линии связи системы SWS
удерживается на низком уровне в течение
0,3 секунд, это вызывает появление диагносD
тического кода. Если напряжение на линии
передачи данных электронного блока
управления системой ETACS поддерживается
на высоком уровне в течение 0,3 секунд, или
электронный блок управления системой ETACS
получает сигнал нормального уровня от других
электронных блоков управления или
переключателей, электронный блок управления
системой ETACS прекратит передачу
диагностического кода. При наличии этого кода
неисправности, другие диагностические коды
не появятся.
Возможные причины
•
Неисправность подрулевого переключателя.
•
Неисправность переднего электронного
блока управления.
•
Неисправность главного переключателя
электростеклоподъемников.
•
Неисправность электронного блока
управления системой ETACS.
•
Повреждение жгута проводов или разъемов.

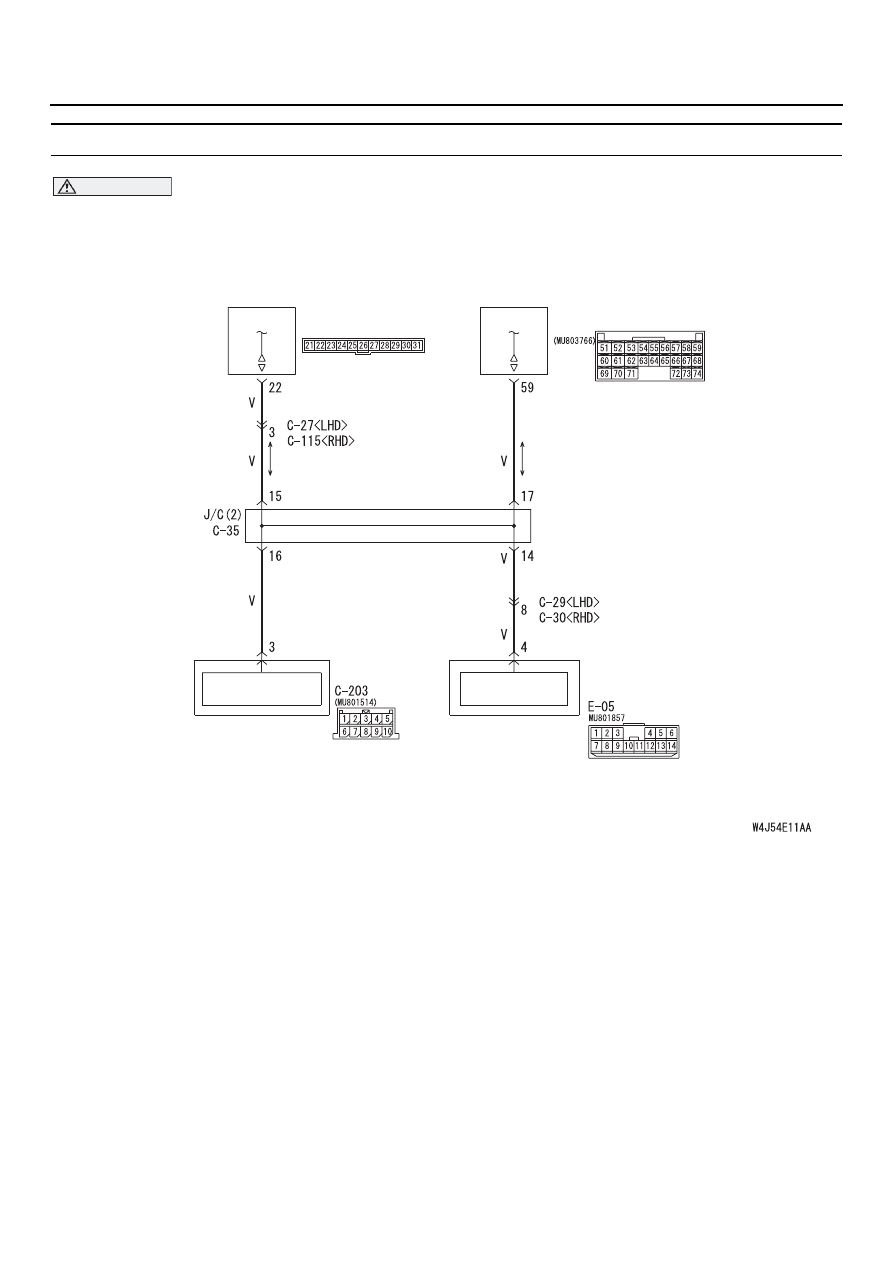

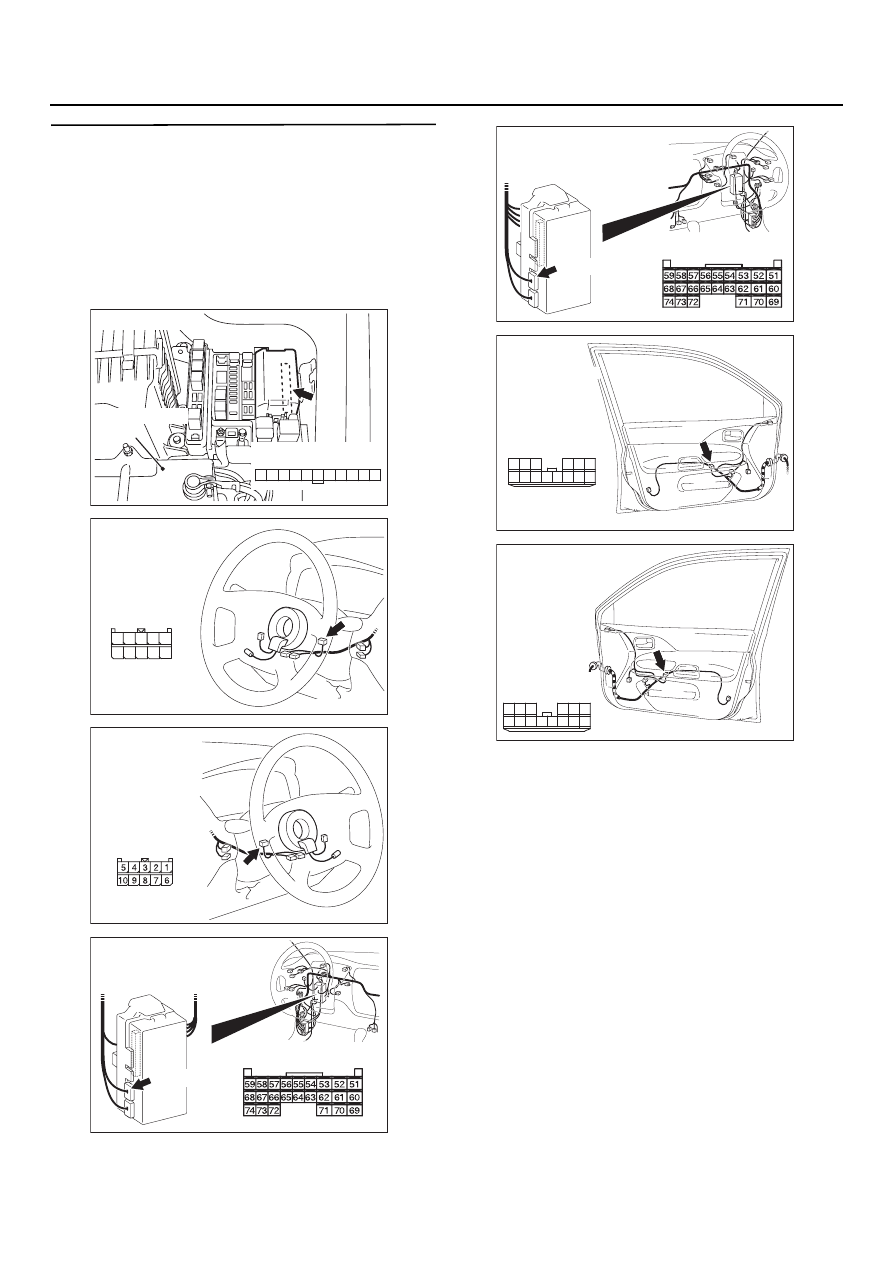

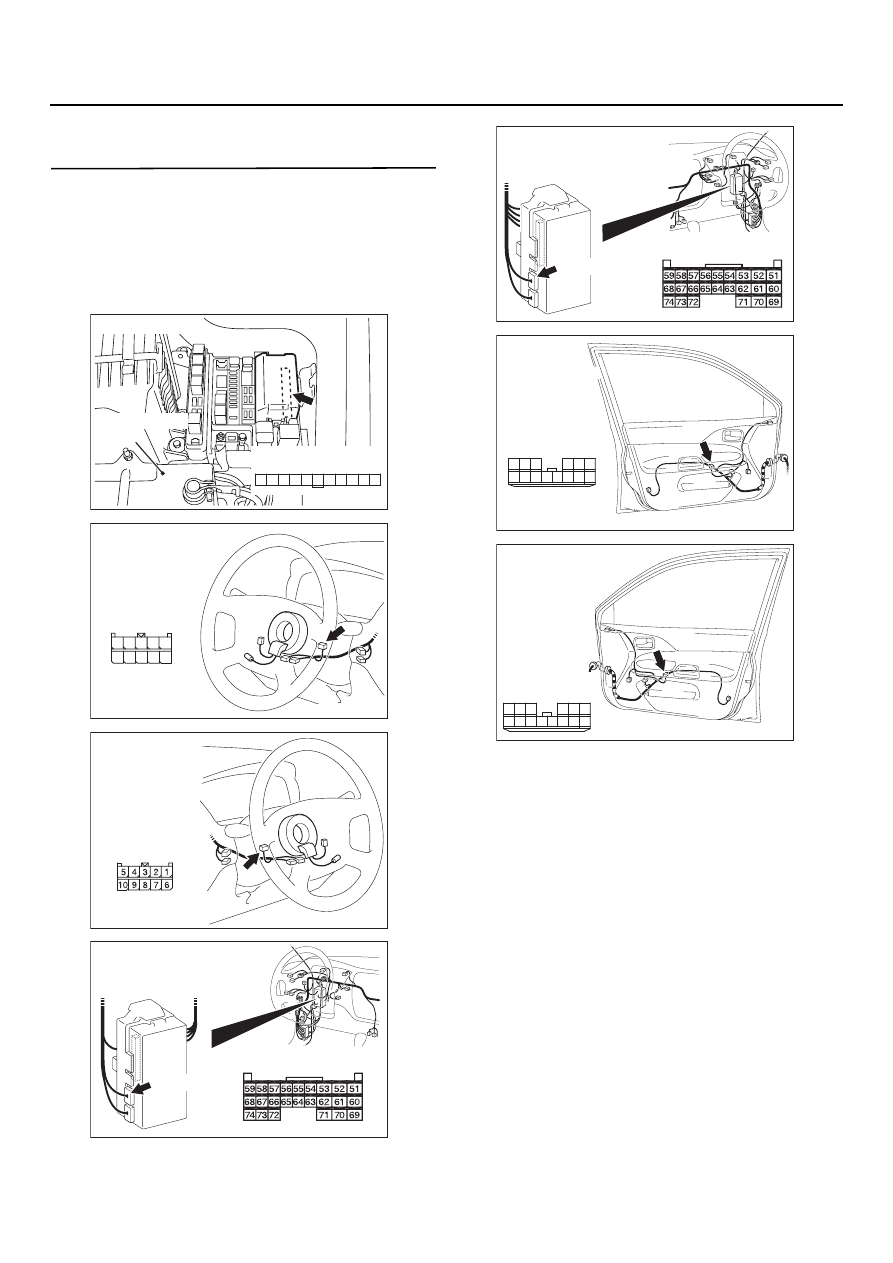

Разъем АD11Х
переднего ЭБУ
Разъем СD227 ЭБУ
системы ETACS
Подрулевой
переключатель
POWER
WINDOW
MAIN SWITCH
ЭБУ, установленный
на рулевой колонке
ЭБУ (центральный
процессор)
Цветовая кодировка проводов
B : Черный LG : БледноDзеленый G : Зеленый L : Синий W : Белый Y : Желтый SB : Голубой
BR : Коричневый O : Оранжевый GR : Серый R : Красный P : Розовый V : Фиолетовый
Линия связи с системой SWS
ПРИМЕЧАНИЕ
*1: Автомобиль с левым расположением
органов управления (LHD)
*2: Автомобиль с правым расположением
органов управления (RHD)
*1
*2
*2
*1
