Mitsubishi Lancer / Lancer Wagon. Руководство - часть 203

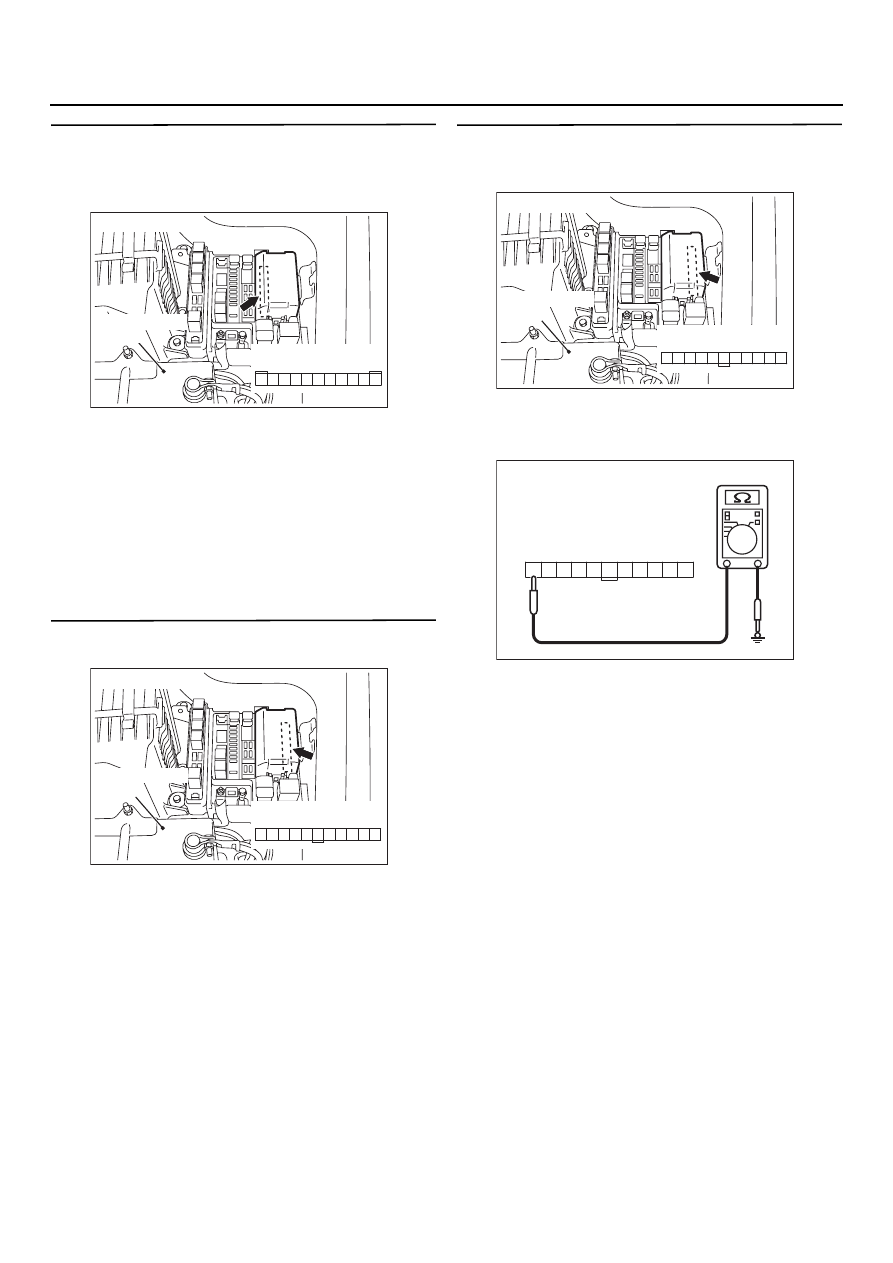

54B

-32

МЕТОДИКА ДИАГНОСТИРОВАНИЯ КОДОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 4. Проверка состояния жгута проводов
между разъемом А=10Х (клемма 7)
переднего электронного блока управления
и аккумуляторной батареей

•

Проверьте состояние линии питания
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 5. Проверка разъема: Разъем А=11Х
переднего электронного блока управления

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 6.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 6. Измерение сопротивления
на разъеме А=11Х переднего электронного
блока управления

(1) Снимите передний электронный блок

управления, измерения проводите
со стороны блока реле.

(2) Измерьте сопротивление между клеммой

№ 31 разъема АD11Х переднего
электронного блока управления и "массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 8.

НЕТ :

Перейдите к Этапу 7.

AC301728 AD

Разъем: A=10X

Вид со стороны
блока реле

10

11

5

9 8 7 6

4 3

1

2

Аккумуляторная
батарея

AC301728 AE

Разъем: A=11X

Вид со стороны
блока реле

29

3130

28 27

25

26

24

21

22

23

Аккумуляторная
батарея

AC301728 AE

Разъем: A=11X

Вид со стороны
блока реле

29

3130

28 27

25

26

24

21

22

23

Аккумуляторная
батарея

AC301541 CU

Разъем АD11Х
(вид со стороны блока реле)

24

29

30

31

28 27

25

26

21

23 22

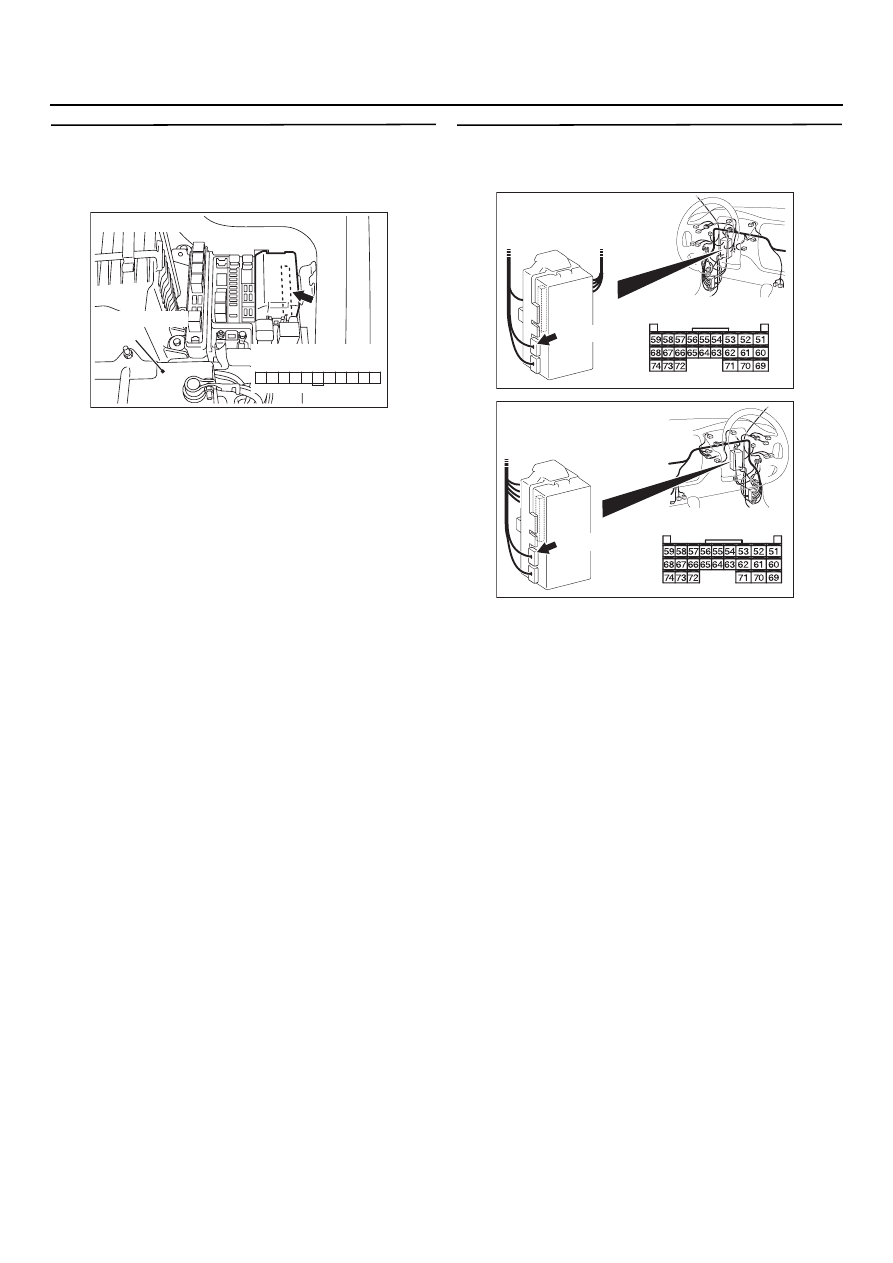

54B

-33

МЕТОДИКА ДИАГНОСТИРОВАНИЯ КОДОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 7. Проверка состояния жгута проводов
между разъемом А=11Х (клемма № 31)
переднего электронного блока управления
и "массой"

•

Проверьте состояние цепи "массы"
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 8. Проверка разъема: Разъем С=227
электронного блока управления системой
ETACS

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 9.

НЕТ :

Отремонтируйте неисправный разъем.

AC301728 AE

Разъем: A=11X

Вид со стороны
блока реле

29

3130

28 27

25

26

24

21

22

23

Аккумуляторная
батарея

AC303810

Разъем: C=227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=227

AD

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с правым рулем>

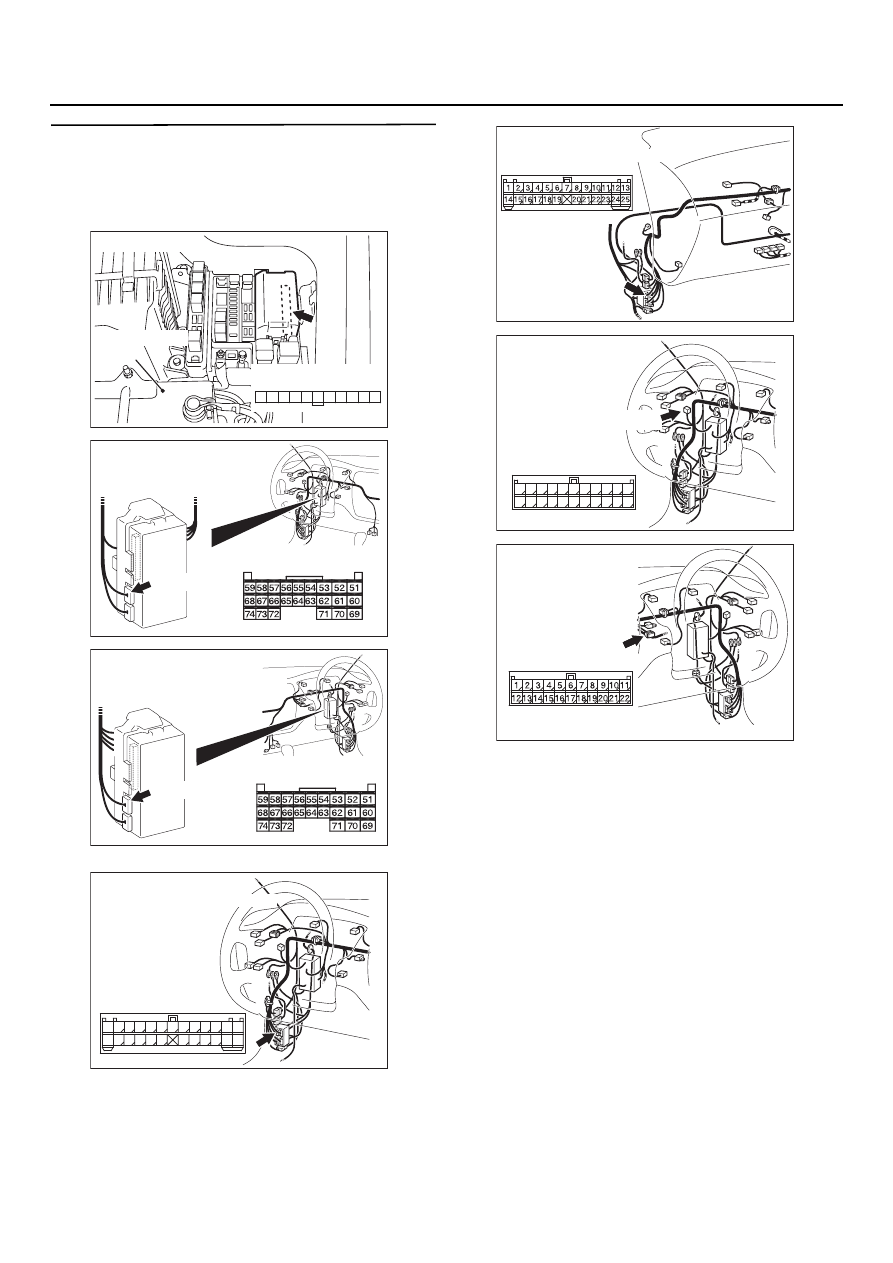

54B

-34

МЕТОДИКА ДИАГНОСТИРОВАНИЯ КОДОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 9. Проверка состояния жгута проводов
между разъемом С=227 (клемма № 59)
электронного блока управления системой
ETACS и разъемом А=11Х (клеммой № 22)
переднего электронного блока управления

NOTE:

Перед проверкой жгута проводов, проверьте
состояние соединительного разъема C$35
и промежуточного разъема С$27 <Автомобили
с левым расположением органов управления>,
или C$115 <Автомобили с правым располо$
жением органов управления>, отремонтируйте
разъемы в случае необходимости.

•

Проверьте состояние линии связи на
наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к Этапу 10.

НЕТ :

Отремонтируйте жгут проводов.

AC301728 AE

Разъем: A=11X

Вид со стороны
блока реле

29

3130

28 27

25

26

24

21

22

23

Аккумуляторная
батарея

AC303810

Разъем: C=227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C=227

AD

Вид со стороны
жгута проводов

CD227(GR)

<Автомобили с правым рулем>

AC303798 AG

18

3

16

15

14

1 2

17

4 5

8

20

19

6 7

21 22

9 10

25

13

24

23

12

11

Разъем: C=27
<Автомобили с левым рулем>

AC303816 AD

Разъем: C=115
<Автомобили с правым рулем>

AC303798

Разъем: C=35
<Автомобили
с левым рулем>

AJ

2

1

3

13

12

14

21

10

5

4

6

16

15

17

7 8 9

19

18

20

11

22

CD35 (L)

AC303814

Connector: C=35
<Автомобили
с правым рулем>

AI

CD35(L)

54B

-35

МЕТОДИКА ДИАГНОСТИРОВАНИЯ КОДОВ НЕИСПРАВНОСТЕЙ

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS БЕЗ МОНИТОРИНГА

ЭТАП 10. Проверка повторного появления
диагностического кода
Замените подрулевой переключатель
и проверьте, не появился ли вновь
диагностический код.
(1) Замените подрулевой переключатель.
(2) Замок зажигания: ON (зажигание включено)

(3) По завершении проверки, проверьте

не появился ли вновь диагностический
код № 13.

B: Не появился ли диагностический код № 13?

ДА :

Замените электронный блок управления
системой ETACS.

НЕТ :

Процедура проверки закончена.
