Mitsubishi Lancer / Lancer Wagon. Руководство - часть 181
54A- 54
ПАНЕЛЬ ПРИБОРОВ В СБОРЕ
ЭЛЕКТРООБОРУДОВАНИЕ
МЕТОДИКА ПРОВЕРКИ 3: Тахометр не работает (остальные приборы работают)
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
(КОММЕНТАРИИ)
Сигнал зажигания не мог быть получен
электронным блоком управления двигателем,
или могут быть неисправности в панели
приборов, в жгутах проводов или в разъеме(ах).
РЕКОМЕНДАЦИИ ПРИ ПОИСКЕ
НЕИСПРАВНОСТЕЙ
•
Неисправность комбинации приборов
в сборе
•
Жгут проводов или разъемы могут
ослабнуть, подвергнуться коррозии, клеммы
могут повредиться или провалиться внутрь
разъема.
МЕТОДИКА ДИАГНОСТИРОВАНИЯ
Этап 1. Проверка возможности повторного
появления диагностического кода
B: Не появился ли диагностический код,
связанный с системой распределенного
впрыскивания топлива (MPI)?
Появился код No.P0500 <Автомобиль
с механической коробкой передач> или 23
<Автомобиль с автоматической коробкой
передач> :
См. главу 13A, "Поиск
неисправностей",
CTP. 13A-19
, главу
13B, "Поиск неисправностей",
CTP. 13B-19
.
НЕТ :
Перейдите к этапу 2.

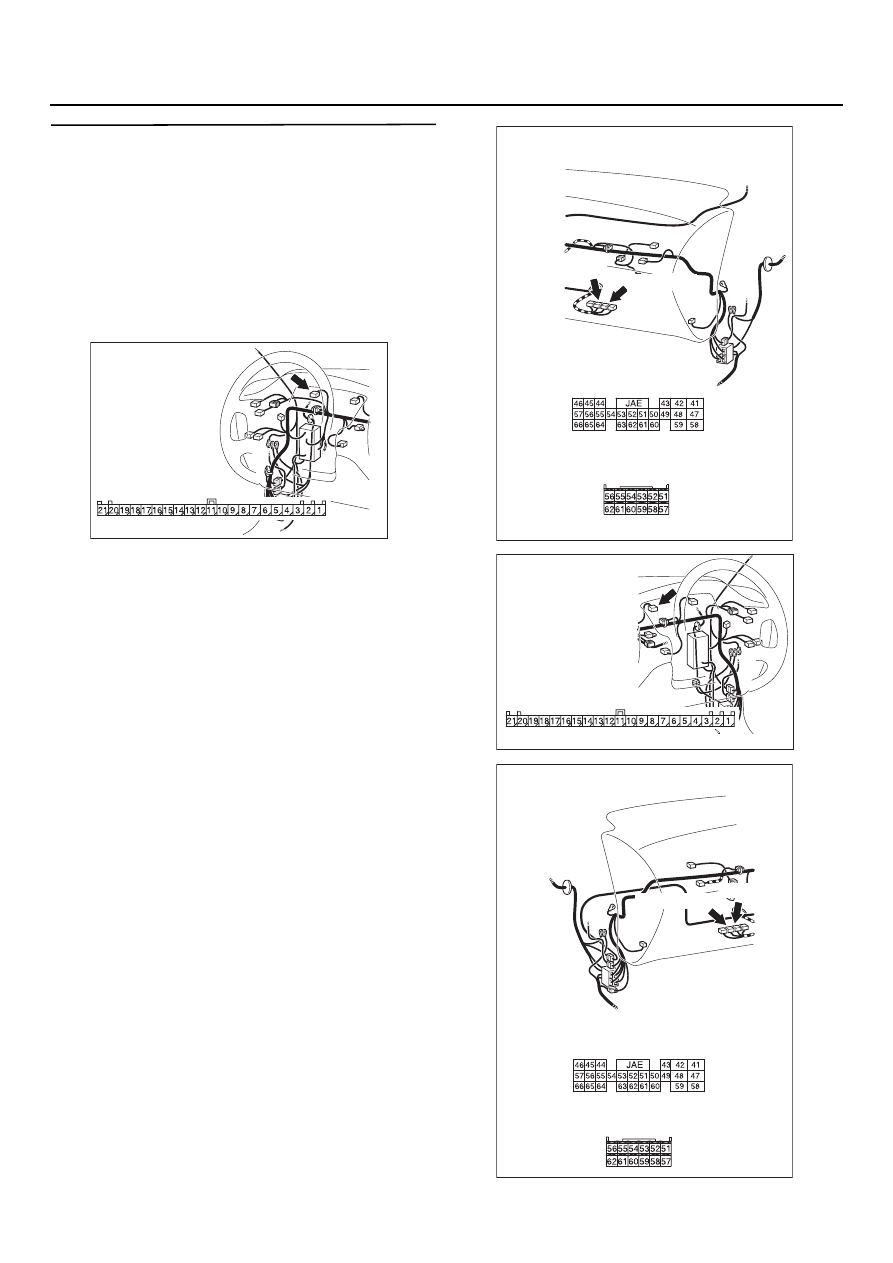

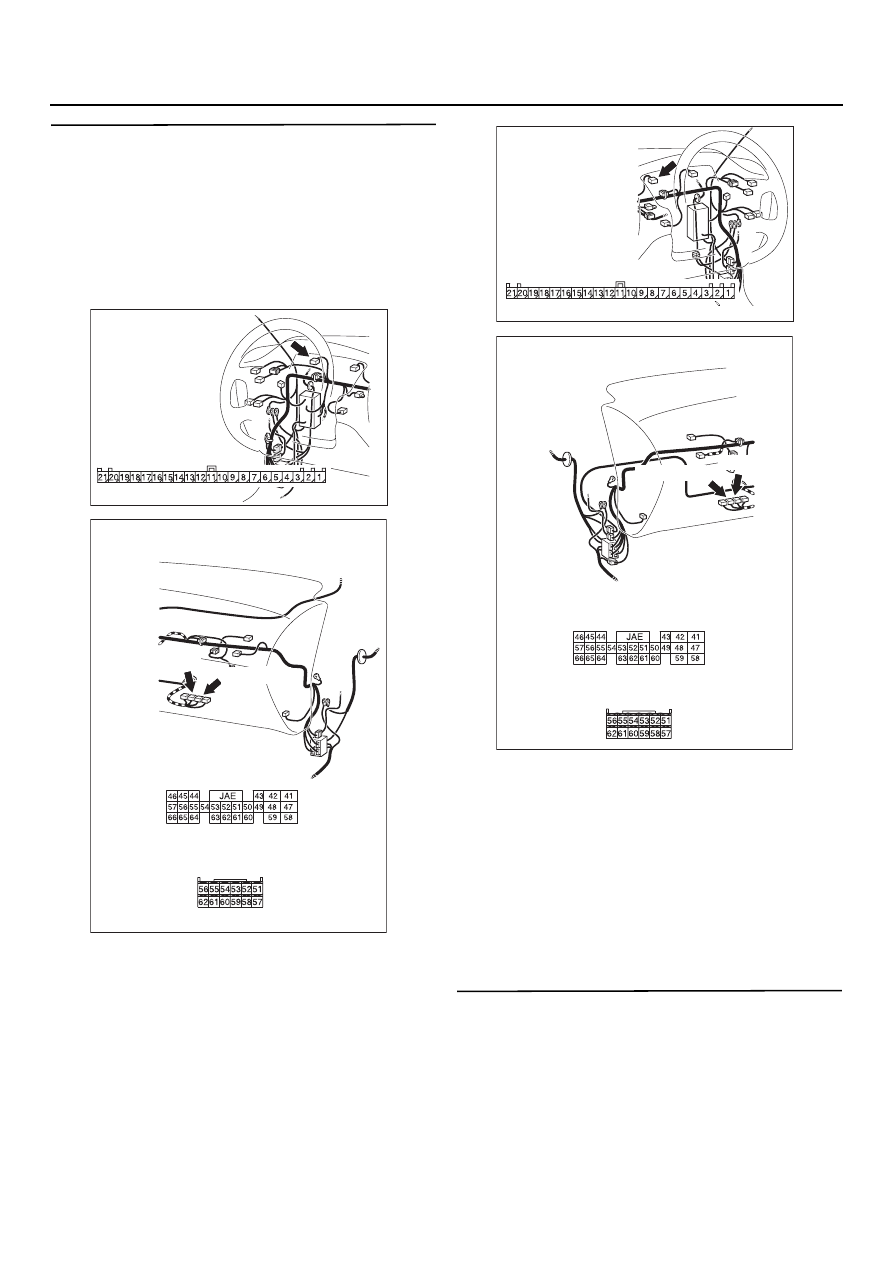

ЭБУ двигателем
Цветовая кодировка проводов
B : Черный LG : БледноJзеленый G : Зеленый L : Синий W : Белый Y : Желтый SB : Голубой BR : Коричневый
O : Оранжевый GR : Серый R : Красный P : Розовый V : Фиолетовый
ЭБУ двигателем и АКП
Механическая коробка передач (МКП)
Автоматическая коробка передач (АКП)
NOTE
Автомобили с левосторонним
управлением рулевого колеса
Автомобили с правосторонним
управлением рулевого колеса

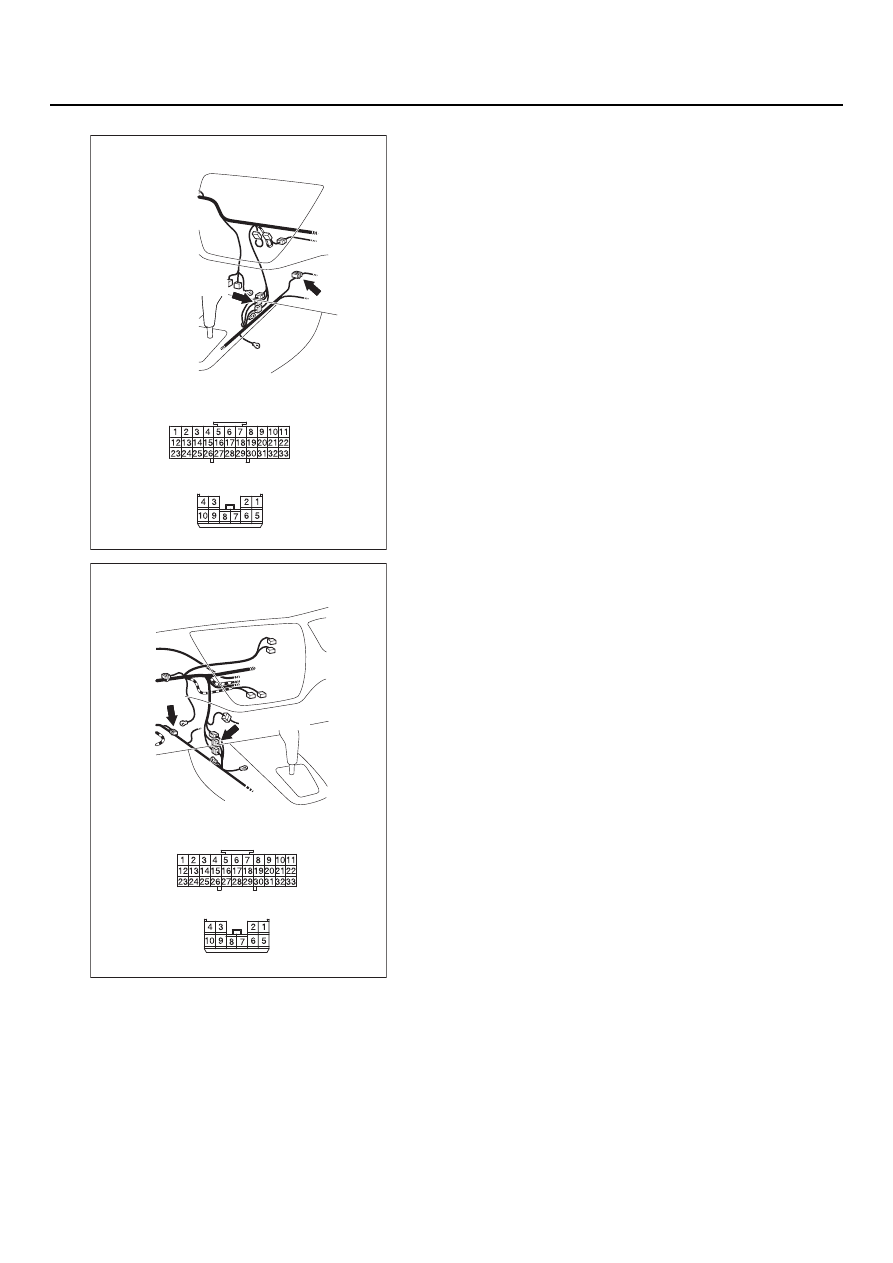

КОМБИНАЦИЯ
ПРИБОРОВ
УПРАВЛЯЮЩАЯ
ЦЕПЬ

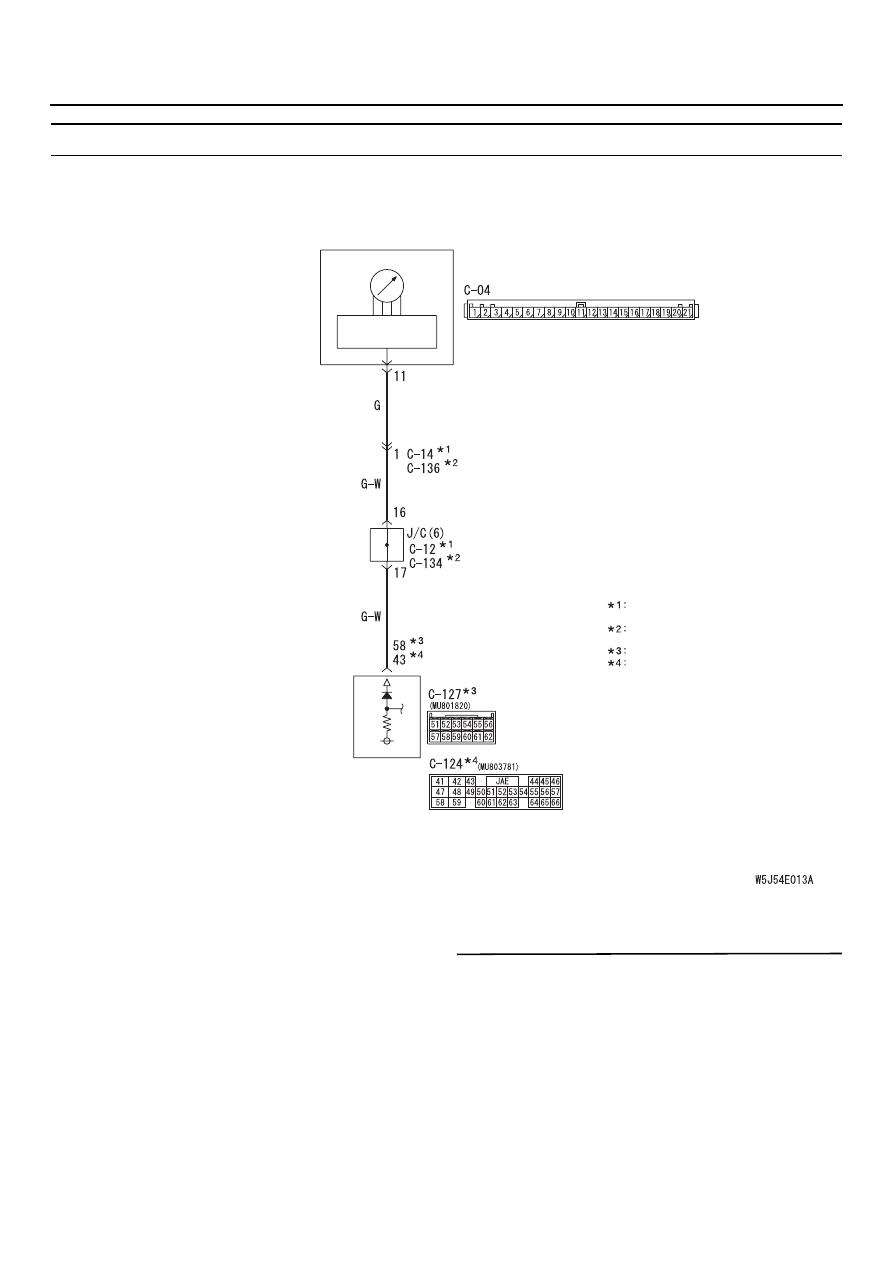

Цепь тахометра
ТАХОМЕТР
