Mitsubishi Lancer / Lancer Wagon. Руководство - часть 180
54A- 50
ПАНЕЛЬ ПРИБОРОВ В СБОРЕ
ЭЛЕКТРООБОРУДОВАНИЕ
Этап 4. Проверка состояния жгута проводов
между разъемом С304 (клемма № 12)
панели приборов и диагностическим
разъемом С311 (клемма № 14)
NOTE:
Перед проверкой жгута проводов, проверьте
соединительный разъем C 03 <Автомобили
с левым расположением органов управления>,
отремонтируйте его, в случае необходимости.
B: В исправном ли состоянии жгут проводов
между разъемом С304 (клемма № 12) панели
приборов и диагностическим разъемом С311
(вывод № 14)?
ДА :
Перейдите к этапу 5.
НЕТ :
Отремонтируйте или замените жгут
проводов.
Этап 5. Повторная проверка системы
B: Исправен ли спидометр?
ДА :
Процедура проверки закончена. (Если
на всех этапах проверки неисправности
не обнаружены, то предполагается
наличие нестационарной (периодичесJ
ки повторяющейся) неисправности.
См. главу 00, "Процесс поиска
неисправности/контрольные точки",
CTP. 00-6
).
НЕТ :
Замените комбинацию приборов
в сборе.
Этап 6. Проверка возможности повторного
появления диагностического кода
B: Не появился ли диагностический код,
связанный с системой распределенного
впрыскивания топлива (MPI)?
ДА :
См. главу 13A, "Поиск неисправностей",
CTP. 13A-19
, главу 13B, "Поиск
неисправностей",
CTP. 13B-19
.
НЕТ :
Перейдите к этапу 7.

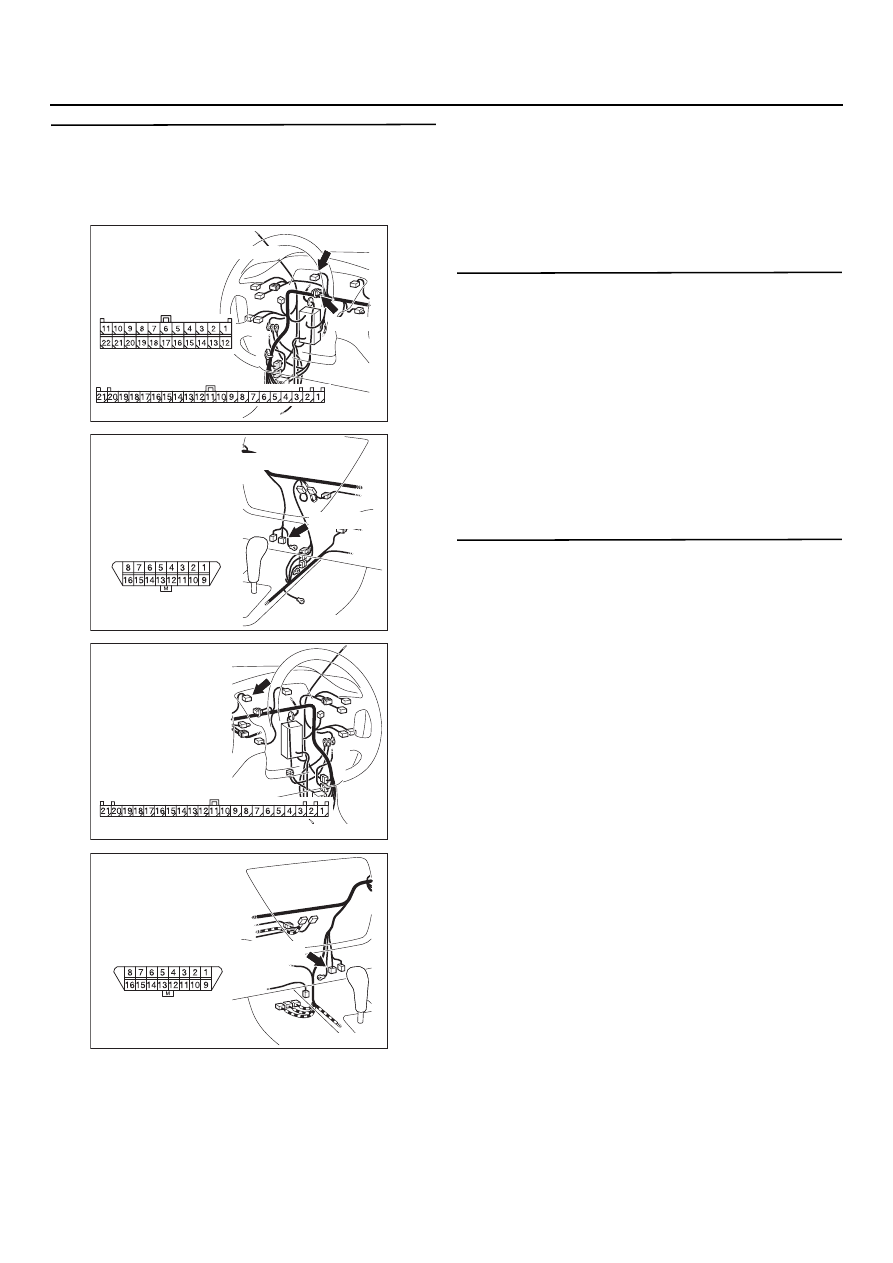

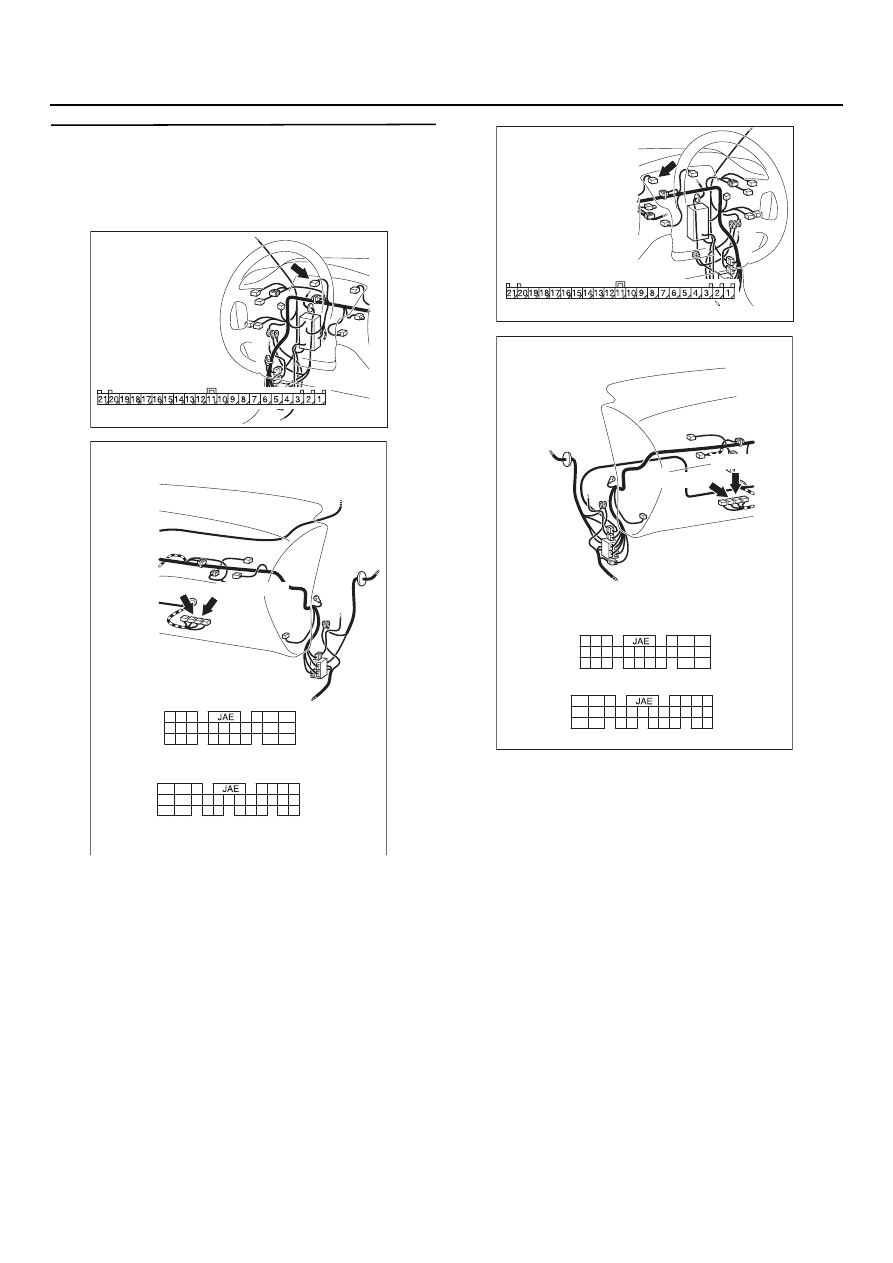

AC303798AU
CJ04
CJ03 (B)
CJ04
CJ03
Вид со стороны
жгута проводов
Разъемы: C303, C304
<Автомобили с левым рулем>
AC303800
CJ11 (B)
Вид спереди
AH
Connector: C311
<Автомобили с левым рулем>
AC303814
Разъем: C304
<Автомобили
с правым рулем>
Вид со стороны жгута проводов
AT
AC303812 AD
Разъем: C311
<Автомобили
с правым рулем>
Передняя сторона
CJ11 (B)
