Mitsubishi Lancer / Lancer Wagon. Руководство - часть 72





МАСЛЯНЫЙ ПОДДОН

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G1>

11A

-24

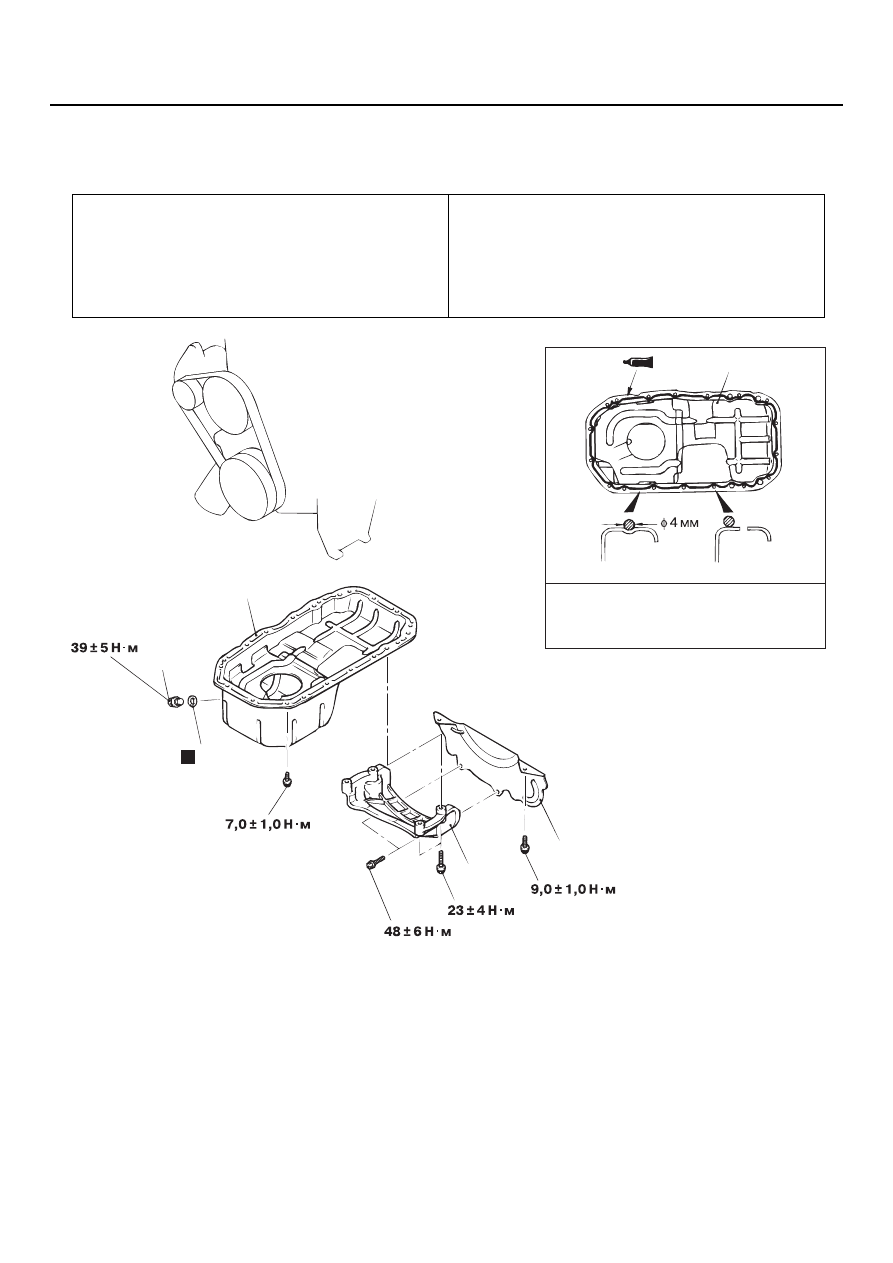

МАСЛЯНЫЙ ПОДДОН

СНЯТИЕ И УСТАНОВКА

M1112002800622

Предварительные операции (перед снятием)

Снятие нижней защиты

Слив масла из двигателя (См. главу 12, "Операции
технического обслуживания, выполняемые
непосредственно на автомобиле",

CTP. 12-4

).

Снятие приёмной секции выпускной трубы
(См. главу 15,

CTP. 15-13

).

Операции, выполняемые после установки

Установка приёмной секции выпускной трубы
(См. главу 15,

CTP. 15-13

).

Заправка двигателя маслом (См. главу 12,
"Операции, выполняемые на автомобиле",

CTP. 12-4

).

Установка нижней защиты

AC302553

H

3

4

2

AB

1

5

5

Герметик: оригинальный герметик
MITSUBISHI  MD970389
или равноценный

Сечение

по канавке

Сечение

по отверстию

под болт

Последовательность снятия
компонентов

1.

Пробка отверстия для слива
масла

>>В<<

2.

Уплотнительная шайба пробки
отверстия для слива масла

3.

Кронштейн нижней крышки
картера маховика

4.

Нижняя крышка картера
маховика

<<А>> >>А<<

5.

Масляный поддон

Последовательность снятия
компонентов

МАСЛЯНЫЙ ПОДДОН

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G1>

11A

-25

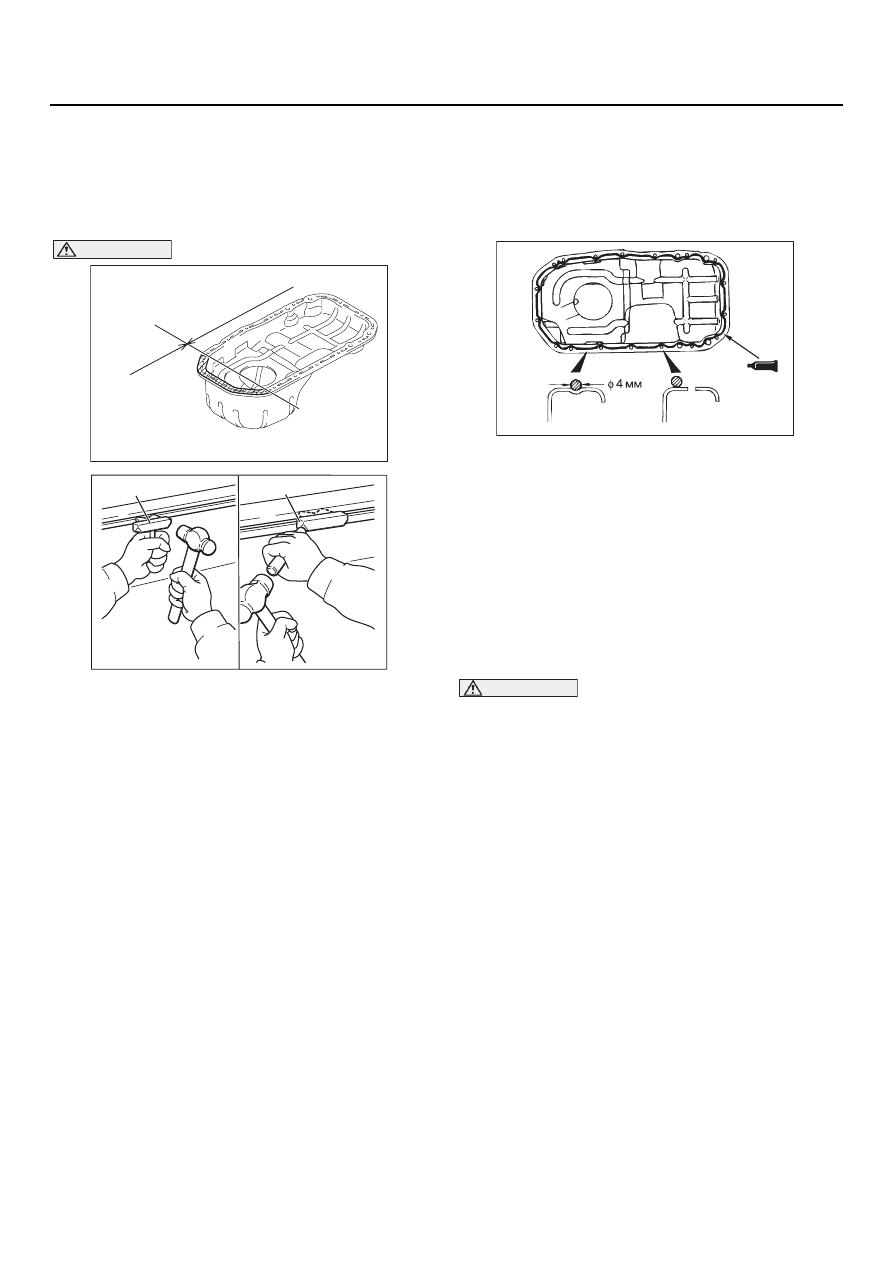

ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ

<<A>> СНЯТИЕ МАСЛЯНОГО
ПОДДОНА

1. Отверните болты крепления масляного

поддона.

ВНИМАНИЕ

Не пользуйтесь съёмником масляного
поддона MD998727 в зоне А, показанной
на рисунке. Если применить съёмник
в указанном на рисунке месте, то можно
деформировать алюминиевый блок
цилиндров.

2. Прорезав съёмником MD998727 и молотком

участок В между блоком цилиндров
и поддоном, сдвиньте поддон.

NOTE: Для того чтобы сдвинуть поддон,
специальные приспособления не нужны.

3. Снимите поддон.

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТЫ

>>A<< УСТАНОВКА МАСЛЯНОГО
ПОДДОНА

1. Удалите герметик с поверхности блока

цилиндров и масляного поддона.

2. Нанесите на привалочную поверхность

поддона валик герметика, как показано
на рисунке.

Наименование герметика:
Оригинальный герметик MITSUBISHI,
номер по каталогу MD970389 или
равноценный

NOTE: Устанавливайте поддон не позднее,
чем через 15 минут после нанесения
герметика.

3. Установите поддон на блок цилиндров.

ВНИМАНИЕ

После установки поддона выждите не менее
одного часа. На протяжении указанного
периода не запускайте двигатель и не
допускайте попадания на герметик
охлаждающей жидкости или масла.

4. Затяните болты болты крепления поддона

указанным моментом.

Величина момента затяжки:
7,0

±

 1,0 Н

м

AC209568 AC

A

B

В зоне можно использовать
специальный инструмент
для отделения поддона.

Здесь специальный
инструмент
использовать нельзя.

AC102324 AB

MD998727

MD998727

AC302566AB

Сечение
по канавке

Сечение
по отверстию
под болт

МАСЛЯНЫЙ ПОДДОН

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G1>

11A

-26

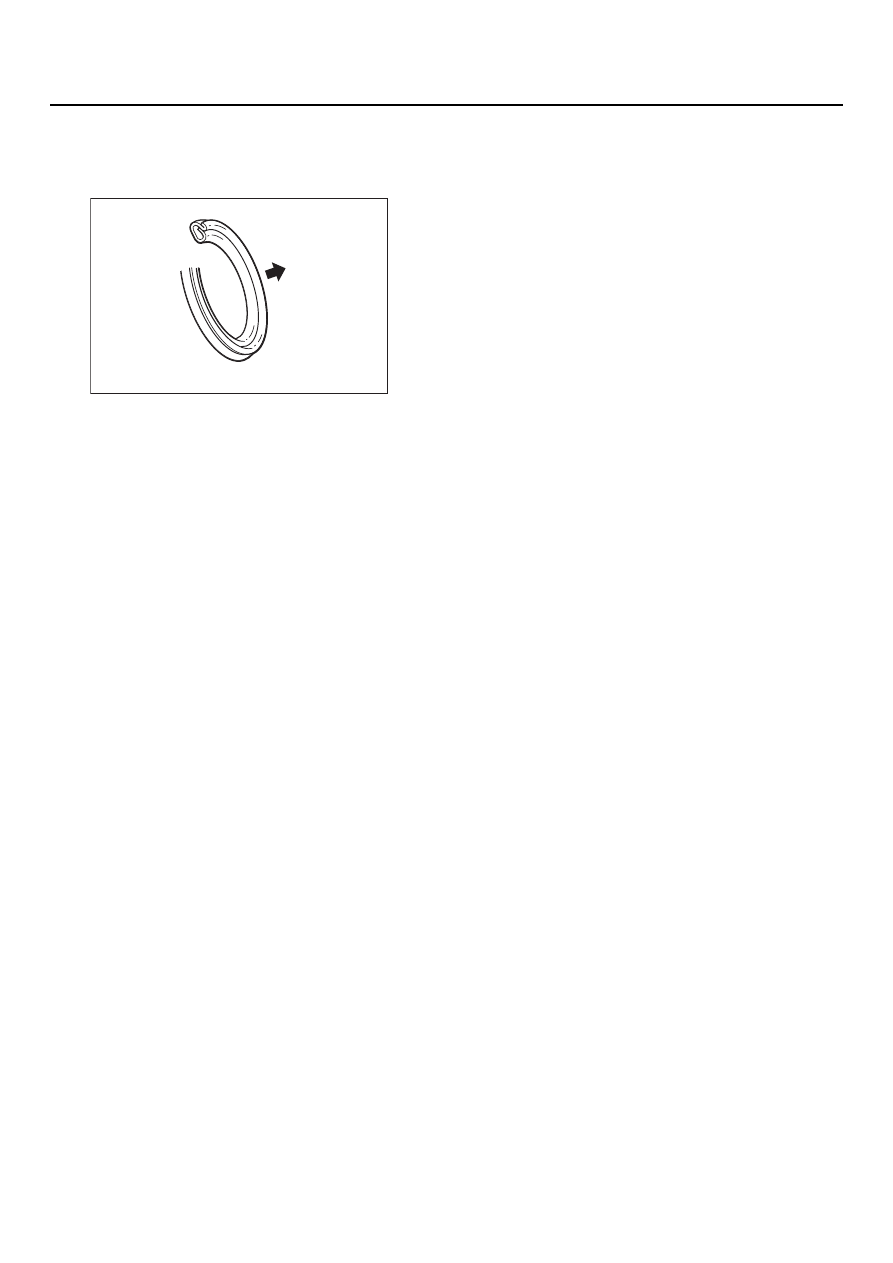

>>B<< УСТАНОВКА
УПЛОТНИТЕЛЬНОЙ ШАЙБЫ ПРОБКИ
СЛИВНОГО ОТВЕРСТИЯ

Замените уплотнительную шайбу на новую.
Новая шайба должна быть ориентирована так,
как показано на рисунке.

ПРОВЕРКА

M1112002900221

Проверьте нет ли в поддоне трещин.

Проверьте уплотнительную поверхность
поддона на предмет деформаций
и повреждений.

AC102325AI

Сторона,
обращаемая
к поддону

САЛЬНИК КОЛЕНЧАТОГО ВАЛА

ДВИГАТЕЛЬ, МЕХАНИЧЕСКАЯ ЧАСТЬ <4G1>

11A

-27

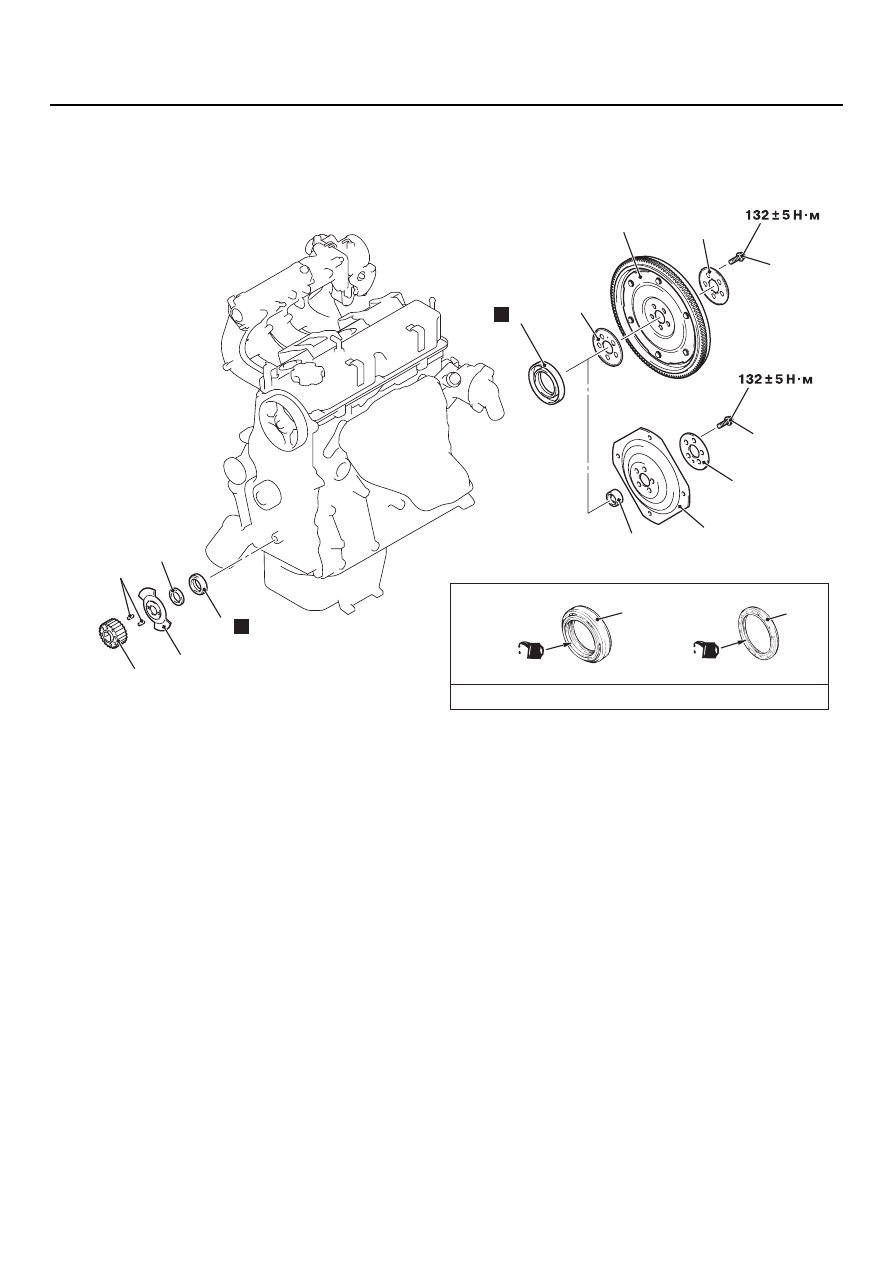

САЛЬНИК КОЛЕНЧАТОГО ВАЛА

СНЯТИЕ И УСТАНОВКА

M1112003100295

AC302568 AB

1

2

(Маслосъёмная кромка)

Моторное масло

9

6

4

H

H

(Маслосъёмная кромка)

5

8

7

10

11

12

13

14

5

14

<МКП>

<АКП>

Последовательность снятия
компонентов

Ремень ГРМ (См.

CTP. 11A-36

).

Датчик положения коленчатого
вала (См. главу 16,

CTP. 16-44

).

>>D<<

1.

Ведущая шестерня коленчатого
вала

>>D<<

2.

Пустотелые штифты шестерни
коленчатого вала

>>D<<

3.

Индуктивная пластина датчика
положения коленчатого вала

>>D<<

4.

Дистанционная втулка ведущей
шестерни коленчатого вала

>>С<<

5.

Передний сальник коленчатого
вала
Последовательность снятия
компонентов

<<А>>

Коробка передач

Кожух сцепления и диск
сцепления

<<В>>

>>В<<

6.

Болты крепления маховика
<Механическая коробка
передач>

7.

Проставка под болты маховика
<Механическая коробка
передач>

8.

Маховик <Механическая
коробка передач>

9.

Проставка под болты маховика
<Механическая коробка
передач>

<<В>>

>>В<<

10. Болты крепления ведущего

диска автоматической коробки
передач <Автоматическая
коробка передач>

11. Проставка под болты крепления

ведущего диска автоматической
коробки передач
<Автоматическая коробка
передач>

12. Ведущий диск автоматической

коробки передач
<Автоматическая коробка
передач>

13. Центрующая втулка

<Автоматическая коробка
передач>

>>А<<

14. Задний сальник коленчатого

вала

Последовательность снятия
компонентов
