Обслуживание (подробно)

Загрузка

5

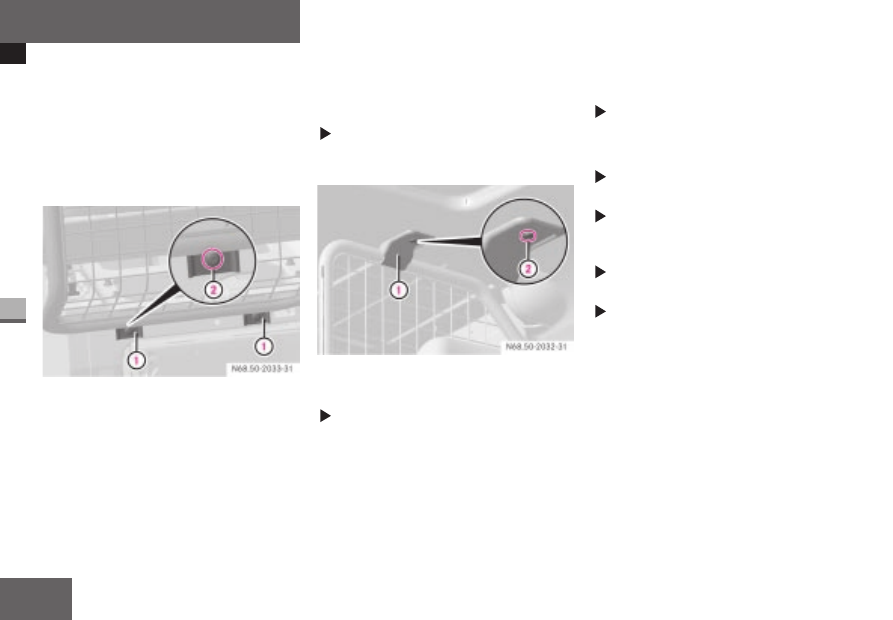

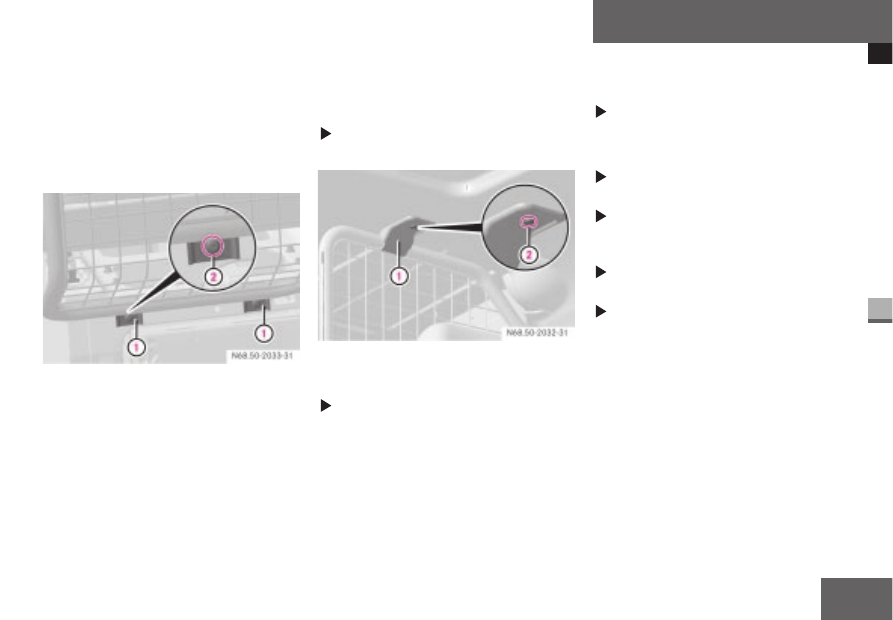

1 Нижние держатели

2 Крепежные винты

1 Верхние держатели

2 Крепежные винты

Демонтаж

Отверните сначала нижние крепежные
винты.

Монтаж

Вставьте предохранительную решетку
в места крепления.

Вставьте верхние крепежные винты

2

и заверните их. Не затягивайте кре-
пежные винты.

Вставьте нижние крепежные винты

2

и заверните их. Затяните их.

Затяните верхние крепежные винты

2

.

Отверните верхние крепежные винты

2

и снимите предохранительную ре-

шетку.

Уберите предохранительную решетку.

Цельная предохранительная решетка

275

Цельную предохранительную решетку следу-
ет закреплять позади передних сидений на
поперечине и потолке посредством винтов.

Обслуживание (подробно)

5

276

Загрузка

1 Нижние держатели

2 Крепежные винты

Составную предохранительную решетку сле-
дует закреплять позади передних сидений на
поперечине и потолке посредством винтов.

Составная предохранительная
решетка

1 Верхние держатели

2 Крепежные винты

Отверните верхние крепежные винты

2

и снимите одну часть предохрани-

тельной решетки.

Демонтаж

Отверните сначала нижние крепежные
винты одной части предохранительной
решетки.

Монтаж

Вставьте одну часть предохранитель-
ной решетки в места крепления.

Вставьте верхние крепежные винты

2

и заверните их. Не затягивайте кре-
пежные винты.

Вставьте нижние крепежные винты

2

и заверните их. Затяните их.

Затяните верхние крепежные винты

2

.

Уберите предохранительную решетку.

Обслуживание (подробно)

Загрузка

5

277

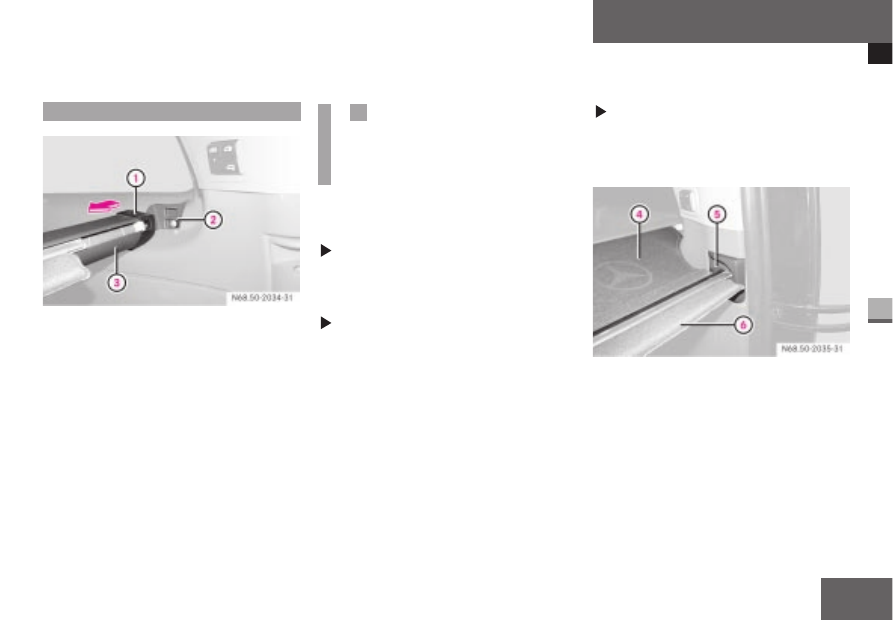

1 Втулка держателя

2 Держатель шторки багажного отделения

3 Корпус

Монтаж шторки багажного
отделения

Вставьте шторку багажного отделения
вместе с втулкой держателя в правый
держатель

2

так, чтобы язычок был

повернут назад.

Держите шторку так, чтобы левый
торец крышки находился над левым
держателем.

Нажмите на втулку держателя

1

по на-

правлению стрелки и дайте корпусу

3

шторки зафиксироваться с характер-
ным щелчком в держателе

2

.

Шторка багажного отделения*

!

Вы можете не использовать шторку ба-
гажного отделения, если Вы установи-
ли третий ряд сидений.

4 Шторка

5 Держатель шторки

6 Язычок

Обслуживание (подробно)

5

278

Загрузка

Установка шторки багажного отделе-
ния

Тяните шторку

4

за язычок

6

назад че-

рез багажное отделение.

Зафиксируйте шторку

4

в держателях

5

в задней части автомобиля.

Сматывание в рулон шторки багаж-
ного отделения

Возьмитесь за язычок

6

и потяните его

немного назад, чтобы он высвободился
из держателей

5

в задней части авто-

мобиля.

Потяните шторку

4

медленно обратно,

пока она не смотается.

Демонтаж шторки багажного отделе-
ния

Смотайте в рулон шторку

4

при необхо-

димости.

Нажмите на втулку держателя

1

по на-

правлению стрелки и выньте ее вверх
из левого держателя

2

Выньте шторку багажного отделения
из левого держателя

2
