Обслуживание (подробно)

Загрузка

5

267

i

Сдвигайте тяжелый груз как
можно дальше вперед и
размещайте его как можно ниже
в багажном отделении. В заднее
дополнительное багажное
отделение укладывайте только
легкие предметы.

Не загружайте выше верхнего
края спинок задних сидений

Всегда придвигайте груз к
спинкам задних или передних
сидений.

Перевозите груз, если это
возможно, позади не занятых
сидений.

!

Перевозите груз, по возможности,
в багажном отделении и с высоко
поднятыми и зафиксированными
спинками сидений

Закрепляйте Ваш груз средствами кре-
пления, обладающими достаточной
прочностью и износостойкостью.

Средства крепления можно приобрести
на любой станции ТО «Мерседес-Бенц».

Острые кромки закрывайте мягким ма-
териалом.

Крепление груза

Опасность получения травмы!

Не производите никаких ремонтных
работ на крепежных проушинах, кре-
пежных болтах или средствах крепле-
ния и не вносите в их конструкцию из-
менений.
Перевозимый груз или крепежные бол-
ты могут непреднамеренно высвобо-
диться и нанести Вам или окружающим
тяжелые травмы или привести к мате-
риальному ущербу.

Обслуживание (подробно)

5

268

Загрузка

Соблюдайте и следуйте нашим указаниям
по закреплению груза:

Закрепляйте груз в точках крепления.

Не используйте для закрепления тяже-
лого груза эластичные ленты или сет-
ки. Они предназначены для предотвра-
щения смещения только легкого груза.

Соблюдайте руководство по эксплуата-
ции используемого средства крепления.

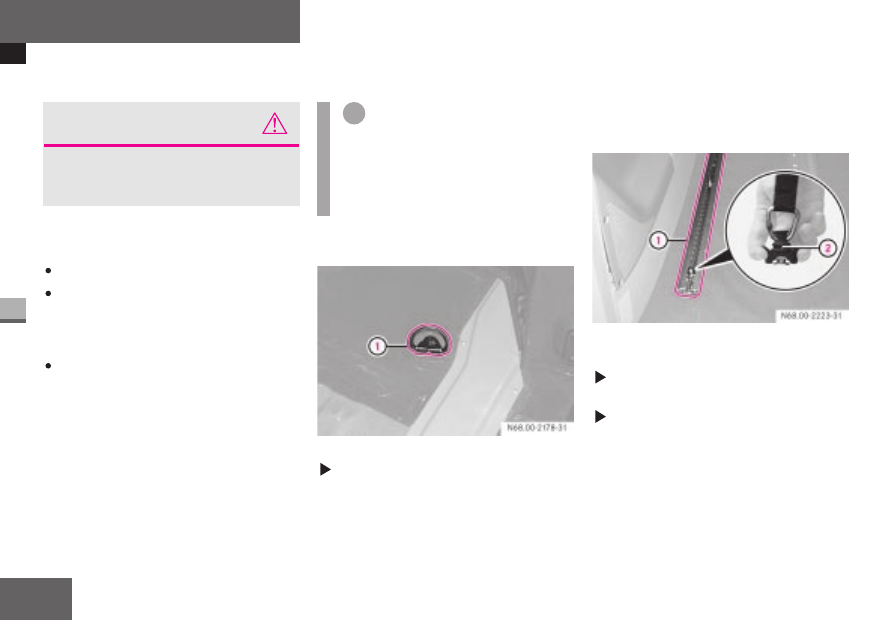

1 Крепежная проушина

Закрепляйте крепежные средства или
крепежные ремни (стр. 269) за крепеж-
ные проушины в багажном отделении.

1 Направляющая сиденья

2 Анкерное крепление и крепежный болт

Снимите крышку с направляющей си-
денья

1

.

Закрепите крепежное средство или
крепежный ремень за проушину кре-
пежного болта

2

в направляющей сиде-

нья

1

.

Опасность получения травмы!

Следите за равномерным распределени-
ем нагрузки между проушинами. Соб-
людайте правила загрузки.

i

Если Вы используете стяжные ремни,
то используйте только ремни с допус-
тимым минимальным растягивающим
усилием в 600 daN (прибл. 600 кг) и от-
носительным растяжением ок. 7%.

Закрепление груза (стандарт)

Закрепление груза (направляющая
сиденья)*

Обслуживание (подробно)

Загрузка

5

Монтаж крепежных болтов

Нажмите вниз крепежный болт

2

в предусмотренном анкерном отвер-
стии в направляющей сиденья

1

.

Сдвиньте крепежный болт

2

в зону ме-

жду отверстиями в направляющей.

Боковые фиксаторы защелкиваются
с характерным звуком в направляю-
щей сиденья. Крепежный болт жестко
закреплен.

Демонтаж крепежных болтов

Закрепление стяжных ремней

Пользуйтесь стяжными ремнями только
для закрепления груза на полу багажного
отделения.

269

Нажмите кнопку разблокировки кре-
пежного болта

2

и одновременно потя-

ните вверх боковые фиксаторы.

Сдвиньте крепежный болт

2

в зону от-

верстия направляющей сиденья.

Выдвиньте вверх крепежный болт

2

.

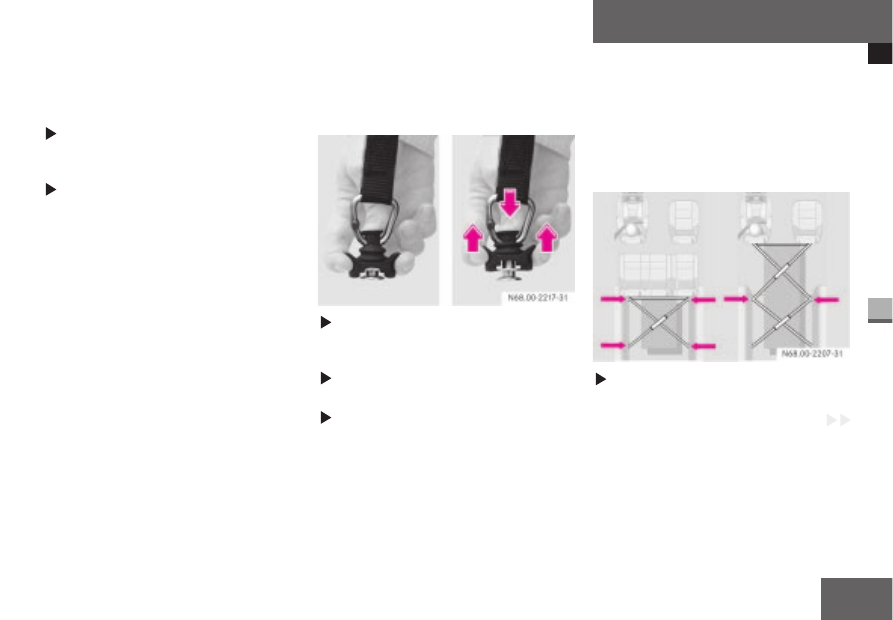

Перетягивайте груз крест накрест
стяжными ремнями, как показано на
рисунке.

Обслуживание (подробно)

5

270

Загрузка

Следите за равномерным распределе-
нием нагрузки между точками крепле-
ния. Не перегружайте крепежные про-
ушины, если Вы используете стяжные
приспособления.

Вы можете изменить багажное отделение
согласно Вашей потребности:

спинку заднего сиденья откинуть впе-
ред в положение столика (стр. 115);

спинку заднего сиденья откинуть впе-
ред (стр. 125);

многоместное сиденье откинуть вперед
(стр. 117);

заднее сиденье демонтировать
(стр. 120);

многоместное сиденье (стр. 126).

i

Тяжелый груз следует дополнительно
закрепить посредством поперечного
крепления.

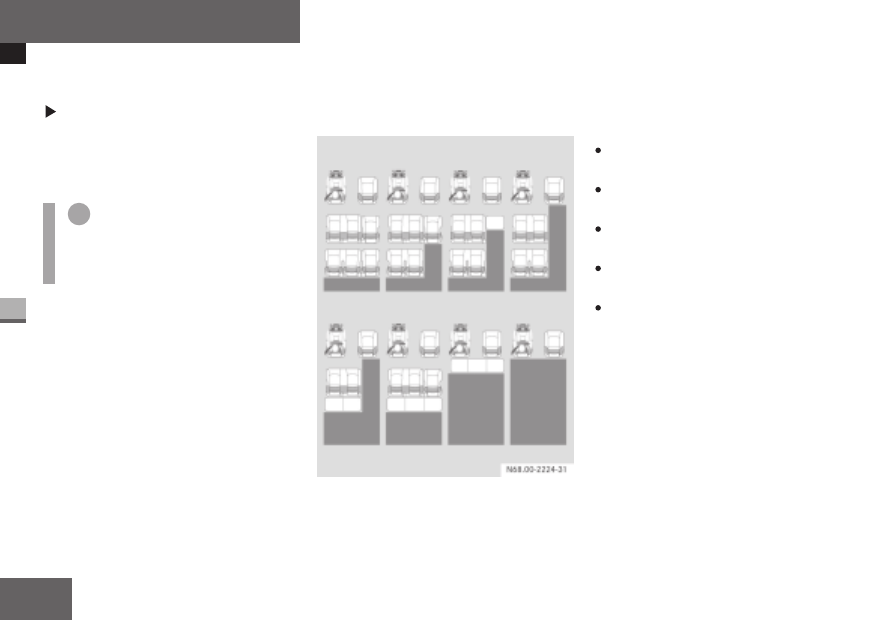

Варианты багажного отделения
