TOP COVER

REMOVAL

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAGS, DISABLE THE AIRBAG SYSTEM BEFORE
ATTEMPTING ANY STEERING WHEEL, STEERING
COLUMN, SEAT BELT TENSIONER, OR INSTRU-
MENT PANEL COMPONENT DIAGNOSIS OR SER-
VICE. DISCONNECT AND ISOLATE THE BATTERY
NEGATIVE (GROUND) CABLE, THEN WAIT TWO
MINUTES FOR THE AIRBAG SYSTEM CAPACITOR
TO DISCHARGE BEFORE PERFORMING FURTHER
DIAGNOSIS OR SERVICE. THIS IS THE ONLY SURE
WAY TO DISABLE THE AIRBAG SYSTEM. FAILURE
TO TAKE THE PROPER PRECAUTIONS COULD
RESULT IN ACCIDENTAL AIRBAG DEPLOYMENT
AND POSSIBLE PERSONAL INJURY.

WHEN REMOVING A DEPLOYED AIRBAG, RUB-

BER GLOVES, EYE PROTECTION, AND A LONG-
SLEEVED SHIRT SHOULD BE WORN. THERE MAY
BE DEPOSITS ON THE AIRBAG UNIT AND OTHER
INTERIOR SURFACES. IN LARGE DOSES, THESE
DEPOSITS MAY CAUSE IRRITATION TO THE SKIN
AND EYES.

USE EXTREME CARE TO PREVENT ANY FOR-

EIGN MATERIAL FROM ENTERING THE PASSEN-
GER

AIRBAG,

OR

BECOMING

ENTRAPPED

BETWEEN THE PASSENGER AIRBAG CUSHION
AND THE PASSENGER AIRBAG DOOR. FAILURE TO
OBSERVE

THIS

WARNING

COULD

RESULT

IN

OCCUPANT

INJURIES

UPON AIRBAG

DEPLOY-

MENT.

THE

PASSENGER

AIRBAG

DOOR

MUST

NEVER BE PAINTED. REPLACEMENT PASSENGER
AIRBAGS ARE SERVICED WITH DOORS IN THE
ORIGINAL COLORS. PAINT MAY CHANGE THE WAY
IN WHICH THE MATERIAL OF THE AIRBAG DOOR
RESPONDS TO AN AIRBAG DEPLOYMENT. FAIL-
URE TO OBSERVE THIS WARNING COULD RESULT
IN OCCUPANT INJURIES UPON AIRBAG DEPLOY-
MENT.

(1) Disconnect and isolate the battery negative

cable.

(2) Remove radio. (Refer to 8 - ELECTRICAL/AU-

DIO/RADIO - REMOVAL)

(3) Remove passenger airbag. (Refer to 8 - ELEC-

TRICAL/RESTRAINTS/PASSENGER

AIRBAG

-

REMOVAL)

(4) Remove screws and remove passenger side air

nozzle cover. (Fig. 25)

(5) Remove accessory switch bezel. (Refer to 23 -

BODY/INSTRUMENT

PANEL/ACCESSORY

SWITCH BEZEL - REMOVAL)

(6) Remove a-pillar trim. (Refer to 23 - BODY/IN-

TERIOR/A-PILLAR TRIM - REMOVAL)

(7) Remove speaker covers. (Fig. 26)
(8) Remove screw and bracket.
(9) Remove lower screws.
(10) Remove upper screws.
(11) Pull top cover toward rear and remove.

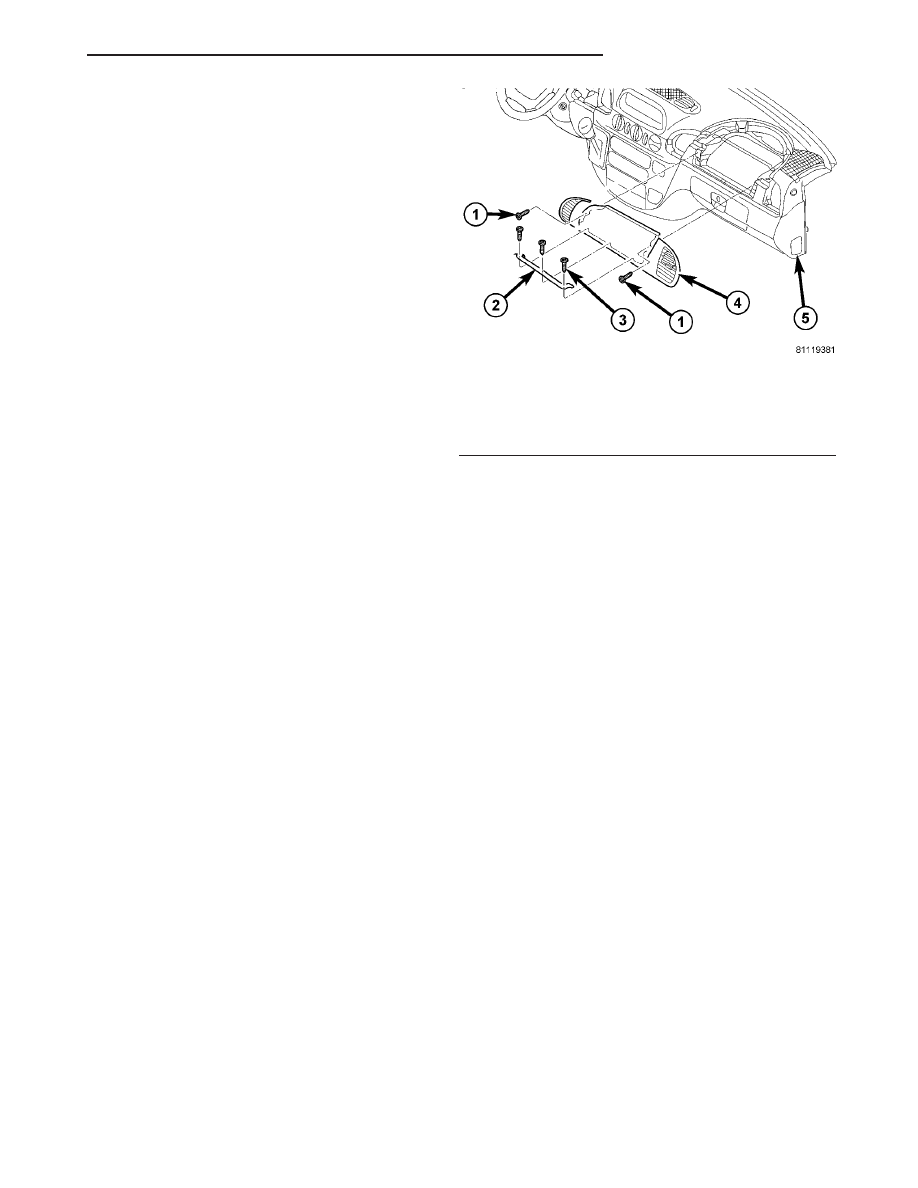

Fig. 25 PASSENGER SIDE AIR NOZZLE COVER

1 - FRONT SCREWS (2)
2 - BRACKET
3 - BRACKET SCREWS
4 - NOZZLE COVER
5 - INSTRUMENT PANEL

VA

INSTRUMENT PANEL

23 - 67

INSTALLATION

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAGS, DISABLE THE AIRBAG SYSTEM BEFORE
ATTEMPTING ANY STEERING WHEEL, STEERING
COLUMN, SEAT BELT TENSIONER, OR INSTRU-
MENT PANEL COMPONENT DIAGNOSIS OR SER-
VICE. DISCONNECT AND ISOLATE THE BATTERY
NEGATIVE (GROUND) CABLE, THEN WAIT TWO
MINUTES FOR THE AIRBAG SYSTEM CAPACITOR
TO DISCHARGE BEFORE PERFORMING FURTHER
DIAGNOSIS OR SERVICE. THIS IS THE ONLY SURE
WAY TO DISABLE THE AIRBAG SYSTEM. FAILURE
TO TAKE THE PROPER PRECAUTIONS COULD
RESULT IN ACCIDENTAL AIRBAG DEPLOYMENT
AND POSSIBLE PERSONAL INJURY.

WHEN REMOVING A DEPLOYED AIRBAG, RUB-

BER GLOVES, EYE PROTECTION, AND A LONG-
SLEEVED SHIRT SHOULD BE WORN. THERE MAY
BE DEPOSITS ON THE AIRBAG UNIT AND OTHER
INTERIOR SURFACES. IN LARGE DOSES, THESE
DEPOSITS MAY CAUSE IRRITATION TO THE SKIN
AND EYES.

USE EXTREME CARE TO PREVENT ANY FOR-

EIGN MATERIAL FROM ENTERING THE PASSEN-
GER

AIRBAG,

OR

BECOMING

ENTRAPPED

BETWEEN THE PASSENGER AIRBAG CUSHION

AND THE PASSENGER AIRBAG DOOR. FAILURE TO
OBSERVE

THIS

WARNING

COULD

RESULT

IN

OCCUPANT

INJURIES

UPON AIRBAG

DEPLOY-

MENT.

THE

PASSENGER

AIRBAG

DOOR

MUST

NEVER BE PAINTED. REPLACEMENT PASSENGER
AIRBAGS ARE SERVICED WITH DOORS IN THE
ORIGINAL COLORS. PAINT MAY CHANGE THE WAY
IN WHICH THE MATERIAL OF THE AIRBAG DOOR
RESPONDS TO AN AIRBAG DEPLOYMENT. FAIL-
URE TO OBSERVE THIS WARNING COULD RESULT
IN OCCUPANT INJURIES UPON AIRBAG DEPLOY-
MENT.

(1) Position top cover and slide toward front of

vehicle.

NOTE: Observe cable routing for radio: The leads
should not be located above the air duct.

(2) Install upper and lower screws.
(3) Install screw and bracket.
(4) Position speaker covers and seat fully.
(5) Install a-pillar trim. (Refer to 23 - BODY/IN-

TERIOR/A-PILLAR TRIM - INSTALLATION)

(6) Install accessory switch bezel. (Refer to 23 -

BODY/INSTRUMENT

PANEL/ACCESSORY

SWITCH BEZEL - INSTALLATION)

(7) Install passenger side air nozzle cover and

bracket and install the screws.

(8) Install passenger airbag. (Refer to 8 - ELEC-

TRICAL/RESTRAINTS/PASSENGER

AIRBAG

-

INSTALLATION)

(9) Install radio. (Refer to 8 - ELECTRICAL/AU-

DIO/RADIO - INSTALLATION)

(10) Connect battery negative cable.

STEERING COLUMN OPENING
COVER

REMOVAL

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAGS, DISABLE THE AIRBAG SYSTEM BEFORE
ATTEMPTING ANY STEERING WHEEL, STEERING
COLUMN, SEAT BELT TENSIONER, OR INSTRU-
MENT PANEL COMPONENT DIAGNOSIS OR SER-
VICE. DISCONNECT AND ISOLATE THE BATTERY
NEGATIVE (GROUND) CABLE, THEN WAIT TWO
MINUTES FOR THE AIRBAG SYSTEM CAPACITOR
TO DISCHARGE BEFORE PERFORMING FURTHER
DIAGNOSIS OR SERVICE. THIS IS THE ONLY SURE
WAY TO DISABLE THE AIRBAG SYSTEM. FAILURE
TO TAKE THE PROPER PRECAUTIONS COULD
RESULT IN ACCIDENTAL AIRBAG DEPLOYMENT
AND POSSIBLE PERSONAL INJURY.

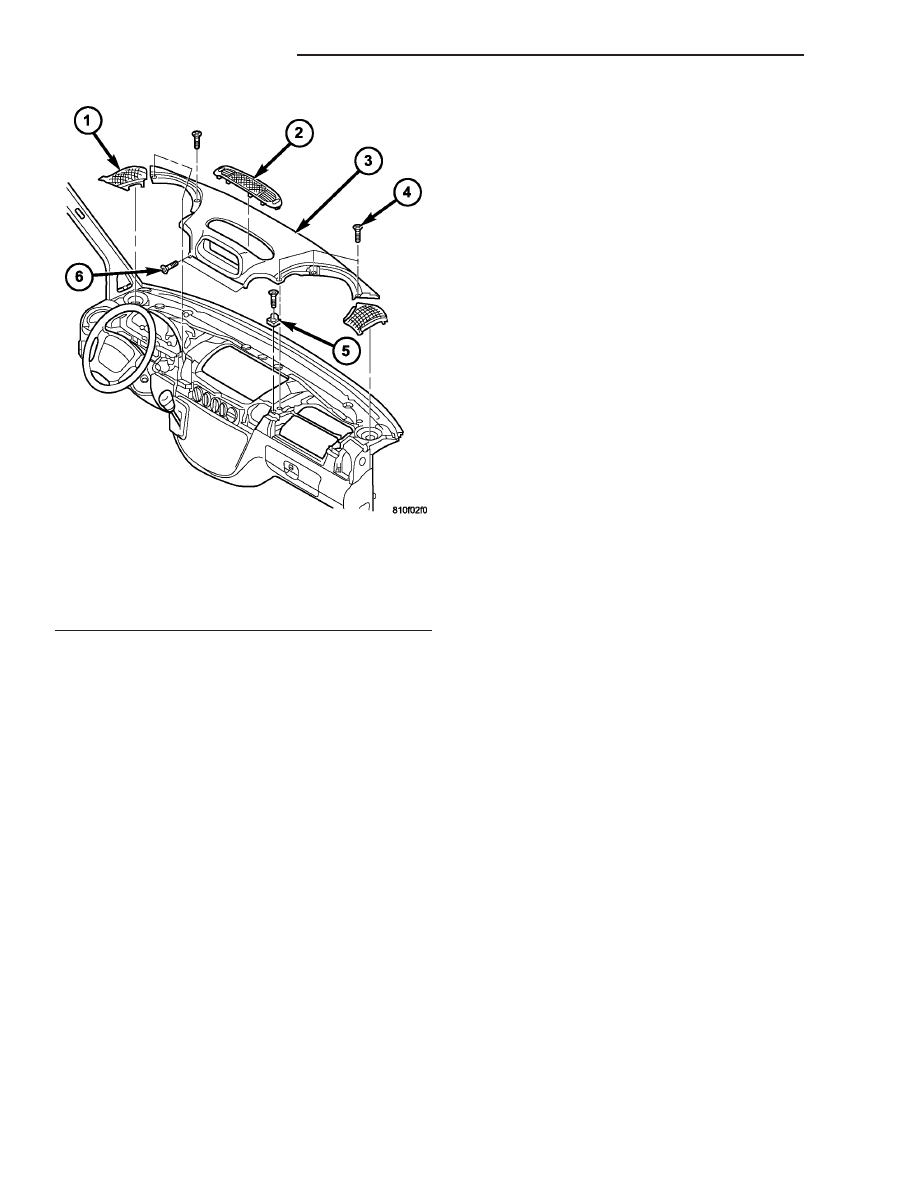

Fig. 26 INSTRUMENT PANEL TOP COVER

1 - SPEAKER COVERS (2)
2 - CENTER NOZZLE COVER
3 - INSTRUMENT PANEL TOP COVER
4 - TOP SCREWS (6)
5 - BRACKET/SCREW
6 - LOWER SCREWS (2)

23 - 68

INSTRUMENT PANEL

VA

(1) Twist cover lock 1/4 turn and remove Power

Distribution Center cover. (Fig. 27)

(2) Remove nut and screws and remove steering

column shroud. (Fig. 28)

INSTALLATION

WARNING: ON VEHICLES EQUIPPED WITH AIR-
BAGS, DISABLE THE AIRBAG SYSTEM BEFORE
ATTEMPTING ANY STEERING WHEEL, STEERING
COLUMN, SEAT BELT TENSIONER, OR INSTRU-
MENT PANEL COMPONENT DIAGNOSIS OR SER-
VICE. DISCONNECT AND ISOLATE THE BATTERY
NEGATIVE (GROUND) CABLE, THEN WAIT TWO
MINUTES FOR THE AIRBAG SYSTEM CAPACITOR
TO DISCHARGE BEFORE PERFORMING FURTHER
DIAGNOSIS OR SERVICE. THIS IS THE ONLY SURE
WAY TO DISABLE THE AIRBAG SYSTEM. FAILURE

TO TAKE THE PROPER PRECAUTIONS COULD
RESULT IN ACCIDENTAL AIRBAG DEPLOYMENT
AND POSSIBLE PERSONAL INJURY.

(1) Install steering column shroud and install the

two screws and one nut.

(2) Install Power Distribution Center cover and

twist lock 1/4 turn to secure in place.

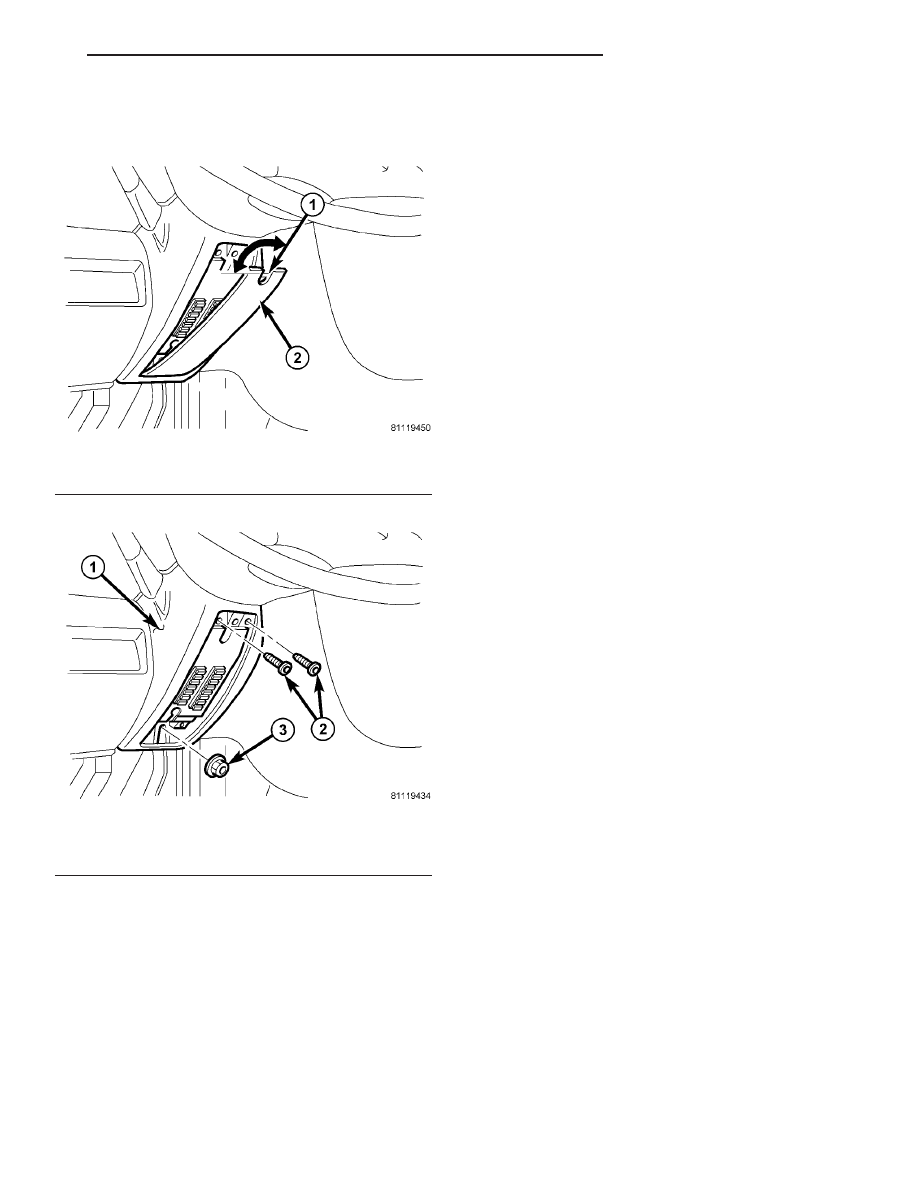

Fig. 27 ELECTRICAL CENTER COVER

1 - COVER LOCK
2 - COVER

Fig. 28 STEERING COLUMN SHROUD

1 - SHROUD
2 - SCREWS (2)
3 - NUT

VA

INSTRUMENT PANEL

23 - 69

INTERIOR

TABLE OF CONTENTS

page

page

INTERIOR

CAUTION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

A-PILLAR TRIM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 71

ASSIST HANDLE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 71

B-PILLAR TRIM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 72

BULKHEAD TRIM PANEL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 72

CARPETS AND FLOOR MATS

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 73

COWL TRIM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 73

D-PILLAR TRIM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 73

HEADLINER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 74

QUARTER TRIM PANEL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 75

REAR VIEW MIRROR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

INSTALLATION

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 75

INSTALLATION - REAR VIEW MIRROR

SUPPORT BRACKET . . . . . . . . . . . . . . . . . . . 75

STEPWELL SCUFF PADS

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 76

SUN VISOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 76

INTERIOR

CAUTION

CAUTION:: Do not attempt to remove interior trim
panels/moldings without first removing the neces-
sary adjacent panels. To avoid damaging the pan-
els, ensure that all the screws and clips are
removed before attempting to remove an interior
trim panel/molding. Trim panels are somewhat flex-
ible but can be damaged if handled improperly.

A - PILLAR TRIM

REMOVAL

(1) Using a trim stick C-4755 or equivalent, sepa-

rate the top of the a-pillar trim.

(2) Pull top of a-pillar trim out and pull trim up

and remove. (Fig. 1)

(3) Remove the four screws and remove the foam

trim support. (Fig. 2)

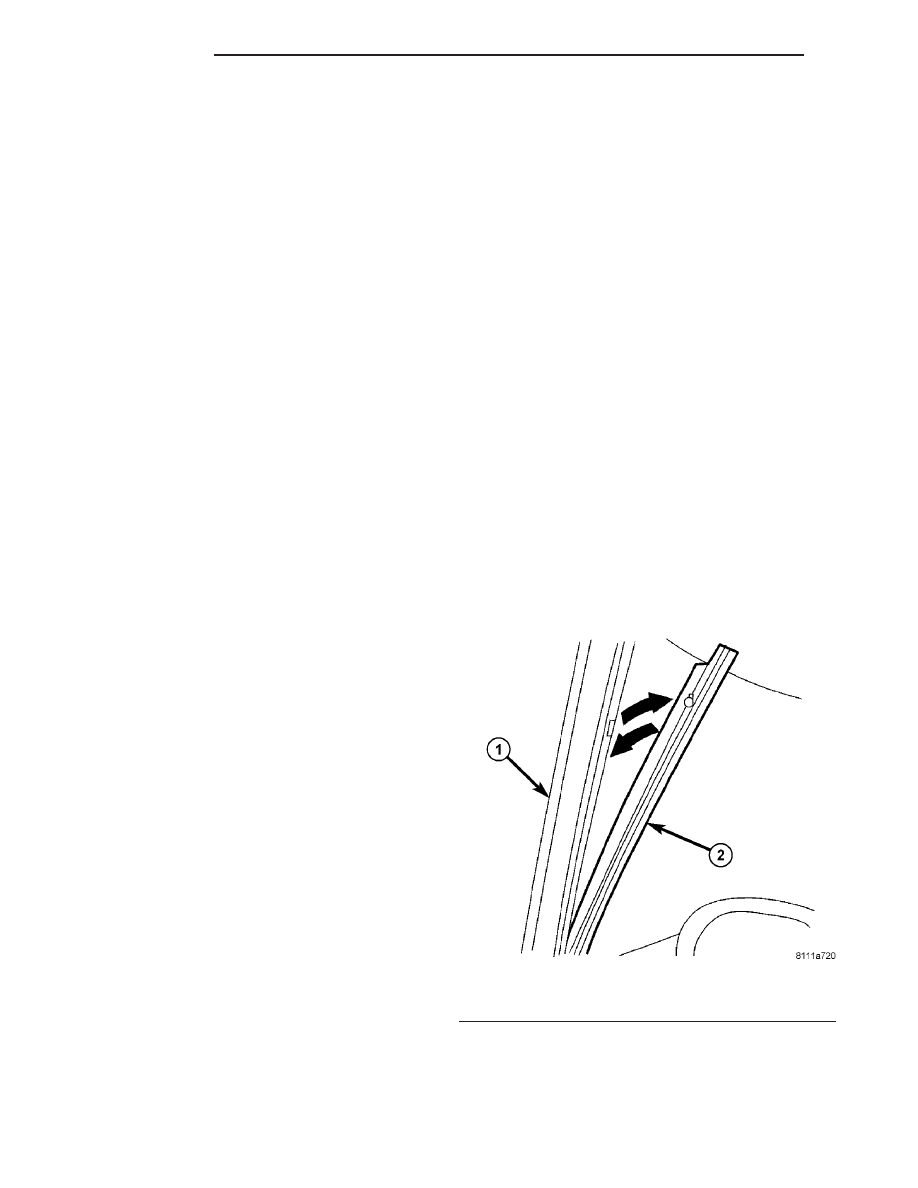

Fig. 1 A-PILLAR TRIM

1 - A-PILLAR
2 - TRIM PANEL

23 - 70
