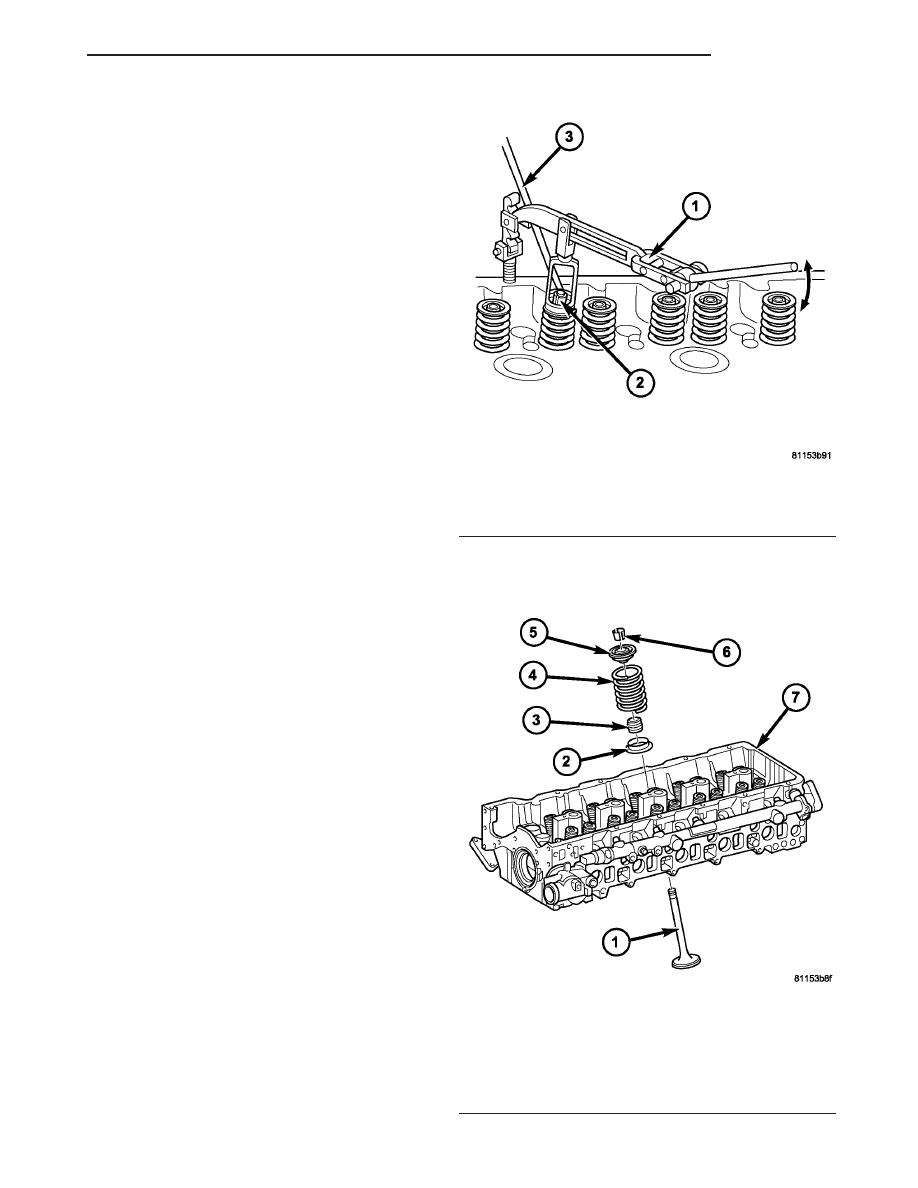

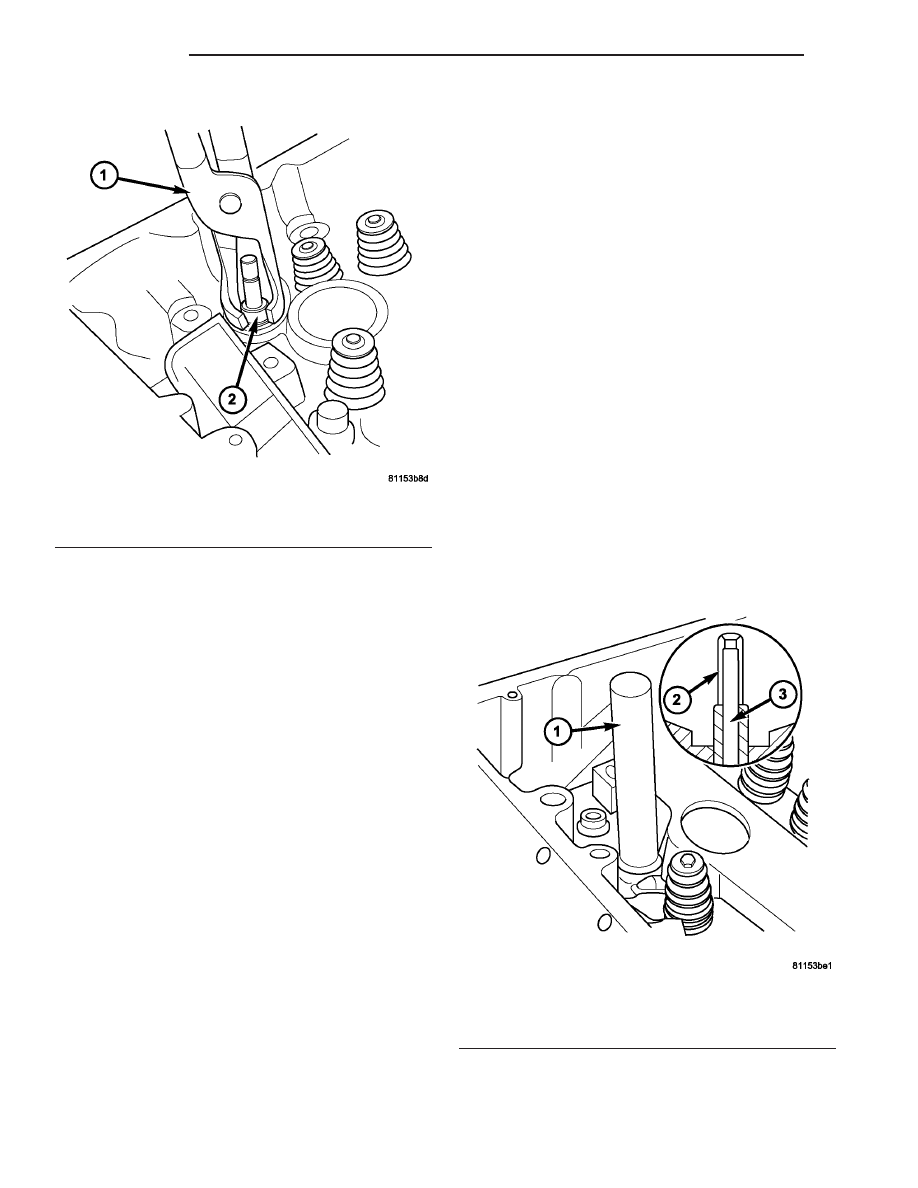

VALVE SPRINGS REMOVAL REMOVAL - VALVE SPRINGS (1) Disconnect negative battery cable. TEM/FUEL INJECTION/FUEL INJECTOR - REMOVAL). (3) Remove cylinder head cover (Refer to 9 - ENGINE/CYLINDER HEAD/CYLINDER HEAD COVER(S) - REMOVAL). (4) Remove timing chain tensioner (Refer to 9 - ENGINE/VALVE TIMING/TIMING BELT/CHAIN AND SPROCKETS - REMOVAL). (5) Remove front cover at cylinder head (Refer to 9 - ENGINE/CYLINDER HEAD - REMOVAL). (6) Remove top guide rail (Refer to 9 - ENGINE/ CYLINDER HEAD - REMOVAL). (7) Remove camshafts (Refer to 9 - ENGINE/CYL- INDER HEAD/CAMSHAFT(S) - REMOVAL). NOTE: The timing chain must be held in up position (8) Position piston of cylinder to be processed to DTC by rotating the crankshaft clockwise. DO NOT CAUTION: Make sure the crankshaft lock is in posi- (9) Install crankshaft lock, special tool #8932. retain with original tensioning claw. (11) Connect regulated air supply to special tool # 9534 and pressurize the cylinder to 5 bar (73 psi.). WARNING: Valve springs and retainers must be NOTE: Using valve service tools #9307, screw (12) Compress valve spring (Fig. 26). (13) Remove valve collates (Fig. 26). spring (Fig. 27). Fig. 26 VALVE COMPRESSOR 1 - VALVE ASSEMBLY TOOL Fig. 27 VALVE ASSEMBLY 1 - VALVE VA ENGINE 9 - 35 |
