(26) Disconnect the air inlet, CCV breather hoses

and CCV heater at the turbocharger (Fig. 4).

(27) Raise and support the vehicle.
(28) Disconnect the front exhaust at the turbo-

charger (Fig. 4).

(29) Disconnect the electrical connector at the

transmission.

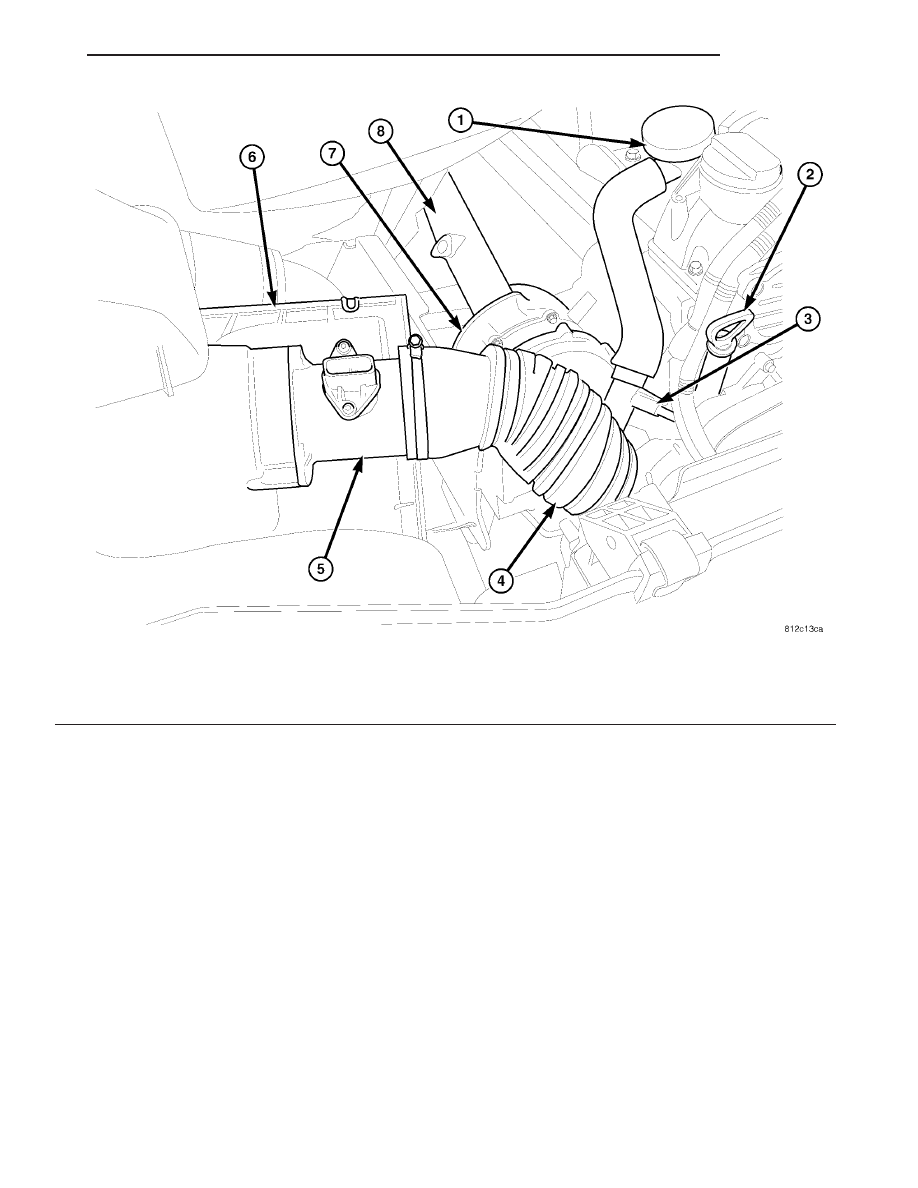

Fig. 4 TURBOCHARGER INLET

1 - CCV BREATHER

5 - MAF SENSOR

2 - OIL LEVEL INDICATOR

6 - AIR CLEANER COVER

3 - CCV HEATER

7 - TURBOCHARGER

4 - TURBOCHARGER INLET HOSE

8 - EXHAUST PIPE

VA

ENGINE

9 - 7

(30) Disconnect the engine valley drain hose fas-

tener from the transmission (Fig. 5).

(31) Remove the steering gear mounting bolts.
(32) Disconnect the transmission cooler lines at

transmission and oil pan.

(33) Remove the torque converter access plate.
(34) Remove the torque converter bolts.
(35) Remove the crank position sensor.
(36) Remove the transmission housing to engine

mounting bolts.

(37) Remove the starter mounting bolts (Fig. 5).
(38) Support the transmission with a transmission

jack.

(39) Place a wood block between the transmission

housing and the front frame cross over.

(40) Remove the transmission jack.
(41) Remove the exhaust bracket (right side).
(42) Remove the engine ground strap (left side).
(43) Lower the vehicle.
(44) Remove the heater housing filter and lower

housing.

(45) Connect the engine lifting fixture #9308 to the

engine lifting eyes.

(46) Remove the engine mount bolts.
(47) Remove the transmission oil level indicator

tube mounting bolt.

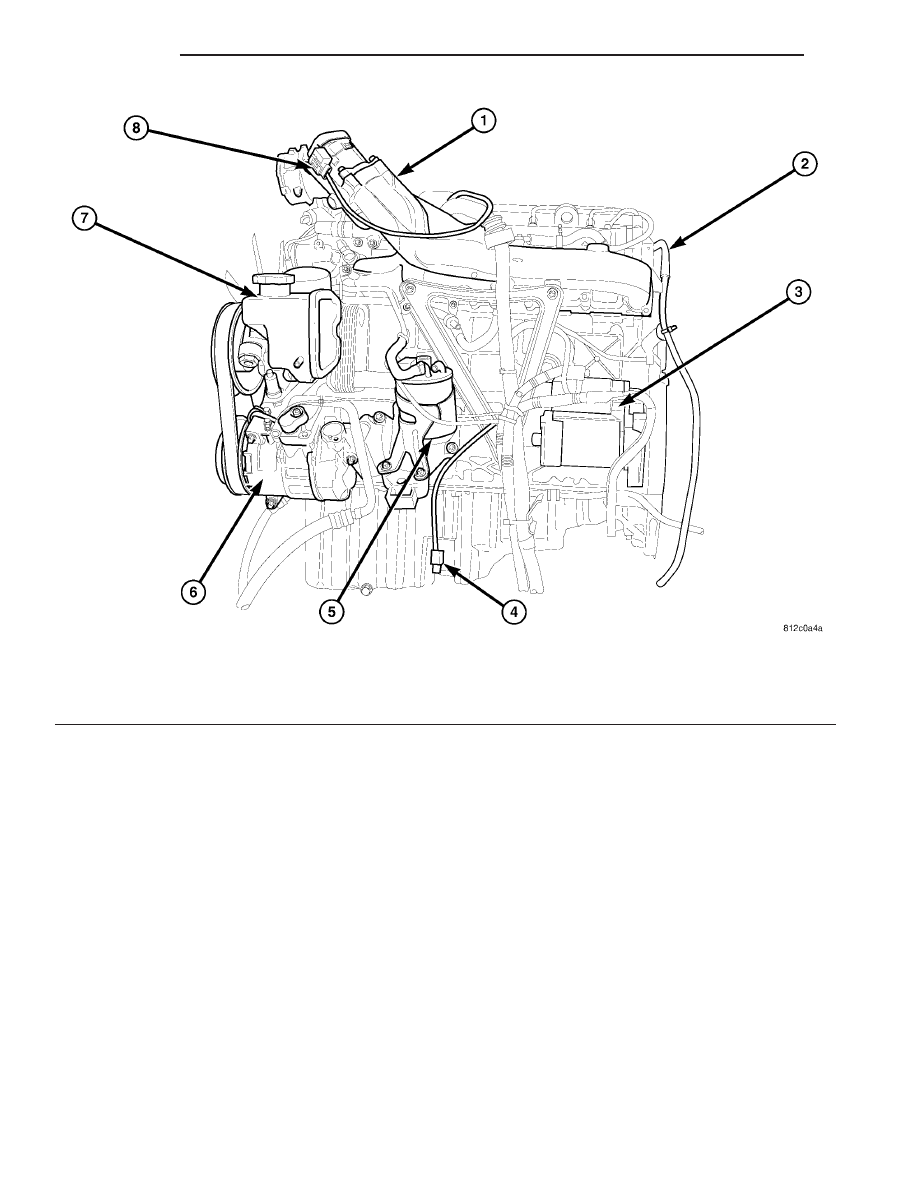

Fig. 5 2.7L CDI ENGINE

1 - INTAKE MANIFOLD

5 - FUEL FILTER

2 - ENGINE VALLEY DRAIN HOSE

6 - AIR CONDITIONING COMPRESSOR

3 - STARTER

7 - POWER STEERING PUMP

4 - ENGINE OIL LEVEL SENSOR

8 - EGR VALVE

9 - 8

ENGINE

VA

NOTE: After removing the front cross plate, seal
metal with anti corrosion protection.

(48) Using tin snips, remove the front cross plate

at the cutting edges and deburr (Fig. 6).

(49) Connect and engine hoist and carefully lift

engine assembly from engine bay area (Fig. 7).

INSTALLATION

INSTALLATION - ENGINE COVER

CAUTION: Care must be taken when installing the
engine cover. Assure the proper routing of the fuel
injector return fuel hose to the banjo bolt fitting in
the left rear corner of the cover. Failure to do so
may pinch or damage the hose causing fuel leakage
or a driveability concern.

(1) Align cover and install screws. tighten screws

to 11N·m (97 lbs. in.) (Fig. 2).

INSTALLATION

NOTE: Deburr and seal metal from cross plate
removal with anti corrosion material.

NOTE: Replace the air conditioning drier any time
the air conditioning system is opened to the atmo-
sphere.

(1) Install the engine lifting fixture, special tool #

9308 to the engine lifting eyelets.

(2) Attach the engine hoist.
(3) Install the engine assembly into the vehicle

engine compartment, mating the transmission and
the engine.

(4) Lower the engine assembly until the engine

brackets align with the mounts.

(5) Hand start the engine mount bolts and remove

the engine lifting devise.

(6) Tighten the engine mount bolts to 83 N·m (62

lbs.ft.).

(7) Raise and support the vehicle.
(8) Install the transmission housing to engine

bolts. Refer to (Refer to 21 - TRANSMISSION/
TRANSAXLE/AUTOMATIC - NAG1 - INSTALLA-
TION) for correct sequence and torque specification.

(9) Install the torque converter bolts. Refer to

(Refer to 21 - TRANSMISSION/TRANSAXLE/AUTO-
MATIC - NAG1 - INSTALLATION) for correct
sequence and torque specification.

(10) Install the crank sensor (Fig. 8).

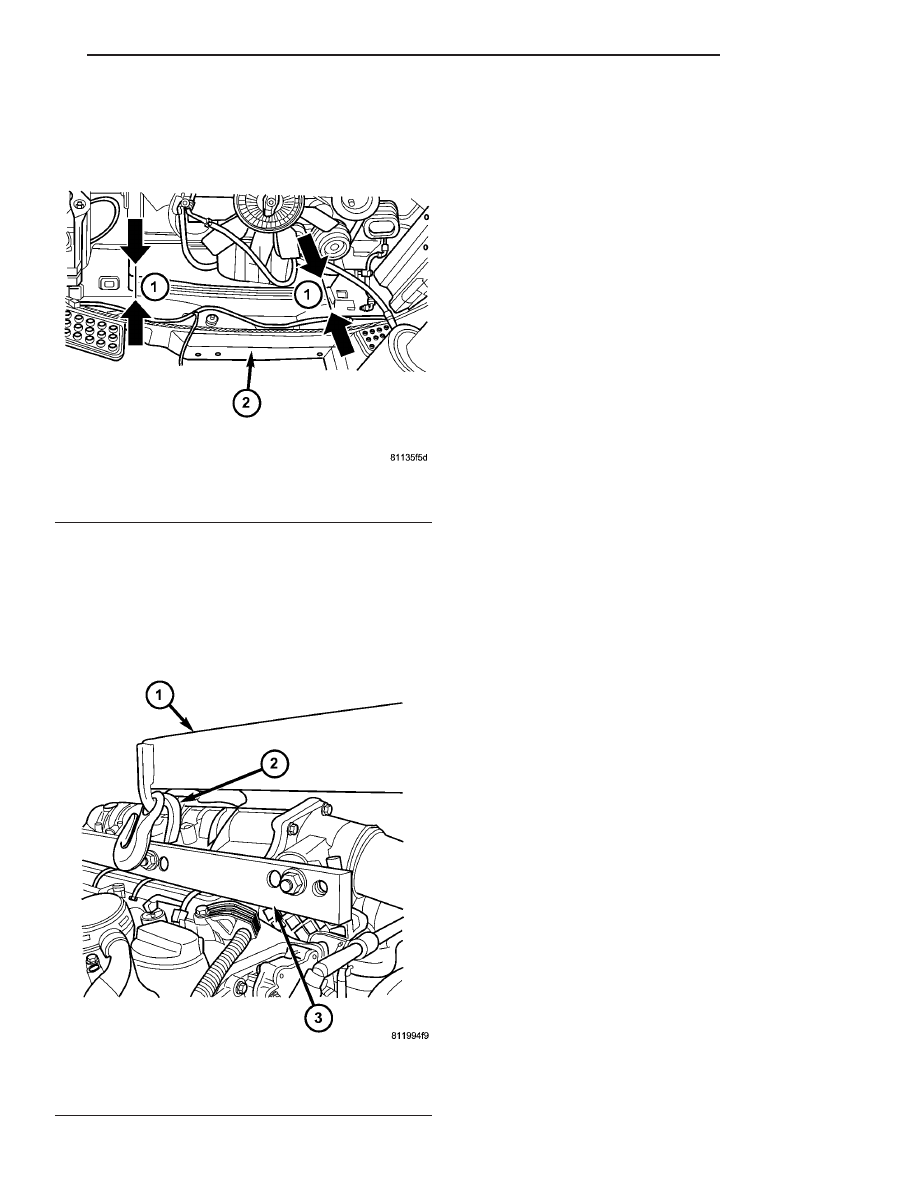

Fig. 6 FRONT CROSS PLATE

1 - CUTTING POINT
2 - CORE SUPPORT

Fig. 7 ENGINE HOIST CONNECTION

1 - ENGINE HOIST
2 - CENTER EYELET OF ENGINE LIFTING FIXTURE
3 - ENGINE LIFTING FIXTURE #9308

VA

ENGINE

9 - 9

(11) Install the torque converter access plate. Refer

to (Refer to 21 - TRANSMISSION/TRANSAXLE/AU-
TOMATIC - NAG1 - INSTALLATION) for correct
sequence and torque specification.

(12) Install the transmission cooler lines to trans-

mission. (Refer to 21 - TRANSMISSION/TRANS-
AXLE/AUTOMATIC - NAG1 - INSTALLATION) for
correct sequence and torque specification.

(13) Connect the engine valley drain hose to the

transmission (Fig. 5).

(14) Install transmission electrical connector and

shifter hardware. Refer to (Refer to 21 - TRANSMIS-
SION/TRANSAXLE/AUTOMATIC - NAG1 - INSTAL-
LATION)

for

correct

sequence

and

torque

specification.

(15) Install the steering gear and tighten in two

stages. 25 N·m (18.5 lbs. ft.), then 45 N·m (33 lbs. ft.)
plus 90°.

(16) Install the starter.
(17) Connect the ground strap (left side).
(18) Align and install the exhaust and bracket

(Refer to 11 - EXHAUST SYSTEM/EXHAUST PIPE -
INSTALLATION).

(19) Lower the vehicle.
(20) Install the lower heater housing and filter.
(21) Install the air inlet hose, CCV breather and

CCV heater at the turbocharger (Fig. 4).

(22) Connect the coolant supply and return hoses.
(23) Connect the brake booster vacuum hose at the

vacuum pump.

(24) Connect the fuel lines at the filter assembly

(Fig. 9).

(25) Connect the power steering hoses.
(26) Install the radiator/charge air cooler and

hose(s) assemblies (Refer to 7 - COOLING/ENGINE/
RADIATOR - INSTALLATION).

(27) Install A/C condenser and fan assemblies Con-

nect the fan harness connector.

(28) Connect the refrigerant lines.
(29) Install a air conditioning receiver/drier (Refer

to 24 - HEATING & AIR CONDITIONING/PLUMB-
ING/RECEIVER / DRIER - INSTALLATION).

(30) Connect the upper and lower radiator hoses.
(31) Connect the transmission lines at the radia-

tor.

(32) Install air cleaner housing and connect the air

inlet duct and air flow sensor.

(33) Connect the charge air cooler hose at intake

manifold. (Refer to 9 - ENGINE/AIR INTAKE SYS-
TEM/AIR CLEANER HOUSING - INSTALLATION).

(34) Route the engine wiring harness inside the

vehicle and connect.

(35) Install the turbocharger heat shield.
(36) Install the front grille and fascia assembly.
(37) Connect the negative battery cable.
(38) Check and fill engine oil (Refer to LUBRICA-

TION & MAINTENANCE/FLUID TYPES - SPECIFI-
CATIONS).

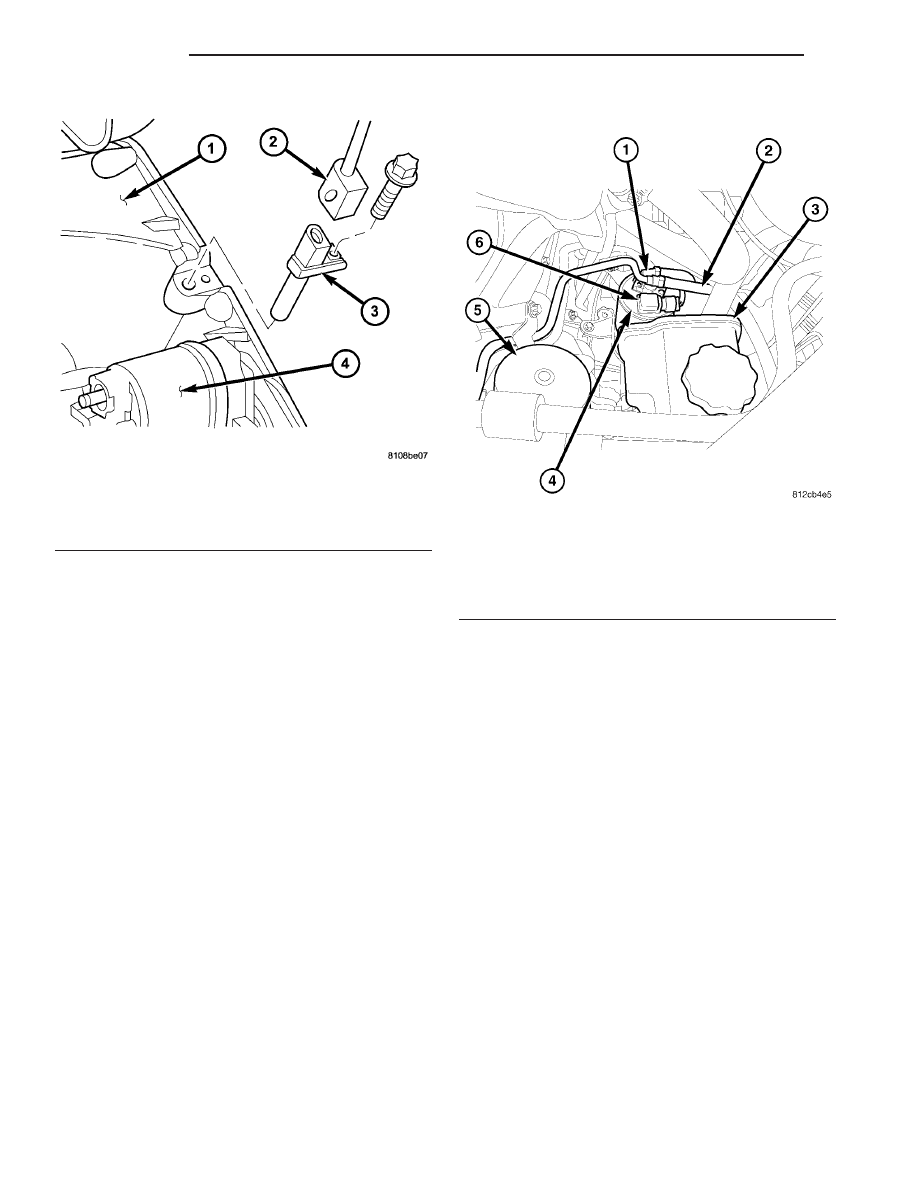

Fig. 8 CRANKSHAFT POSITION SENSOR

1 - ENGINE BLOCK
2 - WIRING HARNESS CONNECTOR
3 - CRANKSHAFT POSITION SENSOR
4 - STARTER SOLENOID

Fig. 9 FUEL FILTER

1 - FUEL SUPPLY FROM TANK
2 - FUEL SUPPLY TO HIGH PRESSURE PUMP
3 - POWER STEERING RESERVOIR
4 - FUEL FILTER
5 - OIL FILTER
6 - WATER IN FUEL SENSOR

9 - 10
