SPRING AND SHOCK ABSORBER

CONDITION

POSSIBLE CAUSES

CORRECTION

SPRING SAGS

1. Broken leaf.

1. Replace spring.

2. Spring fatigue.

2. Replace spring.

SPRING NOISE

1. Loose spring clamp bolts.

1. Tighten to specification.

2. Worn bushings.

2. Replace bushings.

3. Worn or missing spring tip in-
serts.

3. Replace spring tip inserts.

SHOCK NOISE

1. Loose mounting fastener.

1. Tighten to specification.

2. Worn bushings.

2. Replace shock.

3. Leaking shock.

3. Replace shock.

SPECIFICATIONS - TORQUE CHART

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Sway Bar Link

95

60

—

Sway Bar Clamp To Axle

(SRW)

25

18

—

Sway Bar Clamp To Axle

(DRW)

70

52

—

Rear Spring To Front

Spring Bracket

(SRW)

95

70

—

Rear Spring To Front

Spring Bracket

(DRW)

185

136

—

Rear Spring To Rear

Spring Bracket

(SRW)

85

63

—

Rear Spring To Rear

Spring Bracket

(DRW)

185

136

—

Spring Shackle To Rear

Spring Bracket

(SRW)

90

66

—

Spring Shackle To Rear

Spring Bracket

(DRW)

185

136

—

U-Bolt To Spring Plate &

Axle

(SRW&DRW)

170

125

—

Lower Shock Mounting To

Rear Axle

M12 X 1.5 Bolt

70

52

—

2 - 12

REAR

VA

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Lower Shock Mounting To

Rear Axle

M14 X 1.5 Bolt

(SRW&DRW)

110

81

—

Upper Shock Mounting To

Frame

(SRW)

80

59

—

Upper Shock Mounting To

Frame

(DRW)

140

103

—

SHOCK

DIAGNOSIS AND TESTING - SHOCK

A knocking or rattling noise from a shock absorber

may be caused by movement between mounting
bushings and metal brackets or attaching compo-
nents. These noises can usually be stopped by tight-
ening the attaching nuts. If the noise persists,
inspect for damaged and worn bushings, and attach-
ing components. Repair as necessary if any of these
conditions exist.

A squeaking noise from the shock absorber may be

caused by the hydraulic valving and may be intermit-
tent. This condition is not repairable and the shock
absorber must be replaced.

The shock absorbers are not refillable or adjust-

able. If a malfunction occurs, the shock absorber
must be replaced. To test a shock absorber, hold it in
an upright position and force the piston in and out of
the cylinder four or five times. The action throughout
each stroke should be smooth and even.

The shock absorber bushings do not require any

type of lubrication. Do not attempt to stop bushing
noise by lubricating them. Grease and mineral oil-
base lubricants will deteriorate the bushing.

REMOVAL

(1) Raise and support the vehicle.
(2) Remove the shock absorber bolt from the rear

axle (Fig. 1).

(3) Unsnap the clip for the ALB lever (left hand

side) (Fig. 1).

(4) Remove the ALB lever from the upper shock

bolt/stud (Fig. 1).

(5) Remove the shock absorber bolt from the frame

side (Fig. 1).

(6) Remove the shock absorber (Fig. 1).

INSTALLATION

(1) Install the shock absorber (Fig. 1).
(2) Install the shock absorber bolt to the frame

side (Fig. 1) Tighten to 80 N·m (59 ft.lbs.) for (SRW)
or Tighten to 140 N·m (103 ft.lbs.) for (DRW).

(3) Install the ALB lever to the upper shock bolt/

stud (left hand side only) (Fig. 1).

(4) Snap the clip for the ALB lever (Fig. 1).
(5) Install the shock absorber bolt to the rear axle

(Fig. 1) Tighten to 70 N·m (52 ft.lbs.) for (M12X1.5
bolt) or Tighten to 110 N·m (81 ft.lbs.) for (M14X1.5
bolt).

(6) Lower the vehicle.

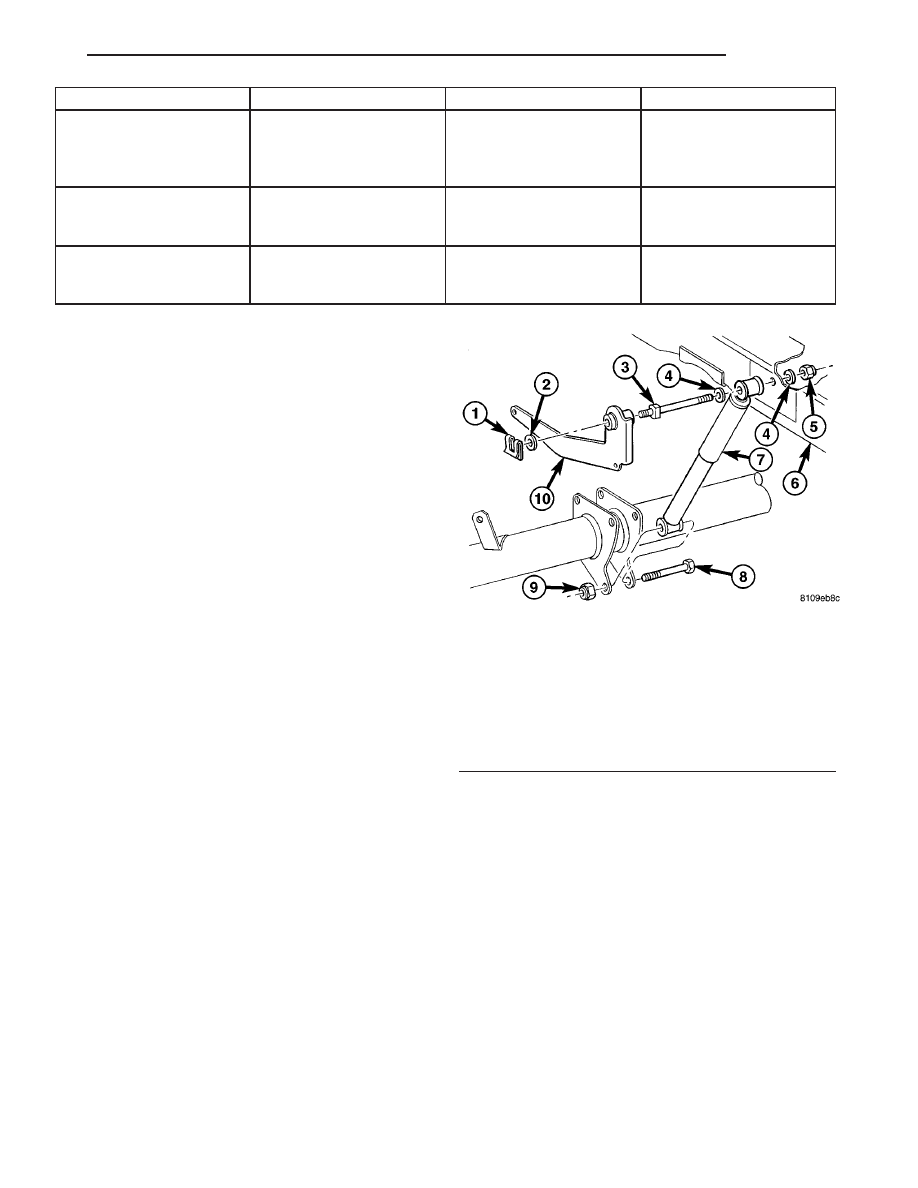

Fig. 1 SHOCK ABSORBER (LEFT SIDE SHOWN)

1 - CLIP
2 - WASHER
3 - MOUNTING STUD/BOLT
4 - WASHER
5 - NUT
6 - FRAME
7 - SHOCK ABSORBER
8 - BOLT
9 - NUT
10 - ALB LEVER

VA

REAR

2 - 13

SPRING

DESCRIPTION

The rear suspension system uses a multi-leaf

springs and a solid drive axle. The forward end of the
springs are mounted to the body rail hangers
through rubber bushings. The rearward end of the
springs are attached to the body by the use of shack-
les. The spring and shackles use rubber bushings.

OPERATION

The springs control ride quality and maintain vehi-

cle ride height. The shackles allow the springs to
change their length as the vehicle moves over various
road conditions.

REMOVAL

REMOVAL - (SRW)

(1) Raise and support the vehicle.
(2) Support the rear axle.
(3) Remove the U-bolt and spring plate (Fig. 2).
(4) Remove the spring from the front spring

bracket (Fig. 2).

(5) Remove the rear spring with the spring shackle

from the spring bracket (Fig. 2).

(6) Lower the rear axle and remove the rear

spring.

(7) Remove the spring shackle from the spring (if

needed) (Fig. 2).

REMOVAL - (DRW)

(1) Raise and support the vehicle.
(2) Support the rear axle.
(3) Remove the U-bolt and spring plate (Fig. 3).
(4) Remove the spring from the front spring

bracket (Fig. 3).

(5) Remove the rear spring with the spring shackle

from the spring bracket (Fig. 3).

(6) Lower the rear axle and remove the rear

spring.

(7) Remove the spring shackle from the spring (if

needed) (Fig. 3).

INSTALLATION

INSTALLATION - (SRW)

NOTE: Larger spring bushing goes toward the front.

(1) Install the spring shackle to the spring (if

removed) (Fig. 2). Tighten to 90 N·m (66 ft. lbs.).

(2) Install the spring to the front spring bracket

(Fig. 2). Tighten to 95 N·m (70 ft. lbs.).

(3) Install the spring to the rear spring bracket

(Fig. 2). Tighten to 85 N·m (63 ft. lbs.).

(4) Raise the rear axle and attach the spring plate

and U-bolts (Fig. 2). Tighten to 170 N·m (125 ft. lbs.).

(5) Lower the vehicle.

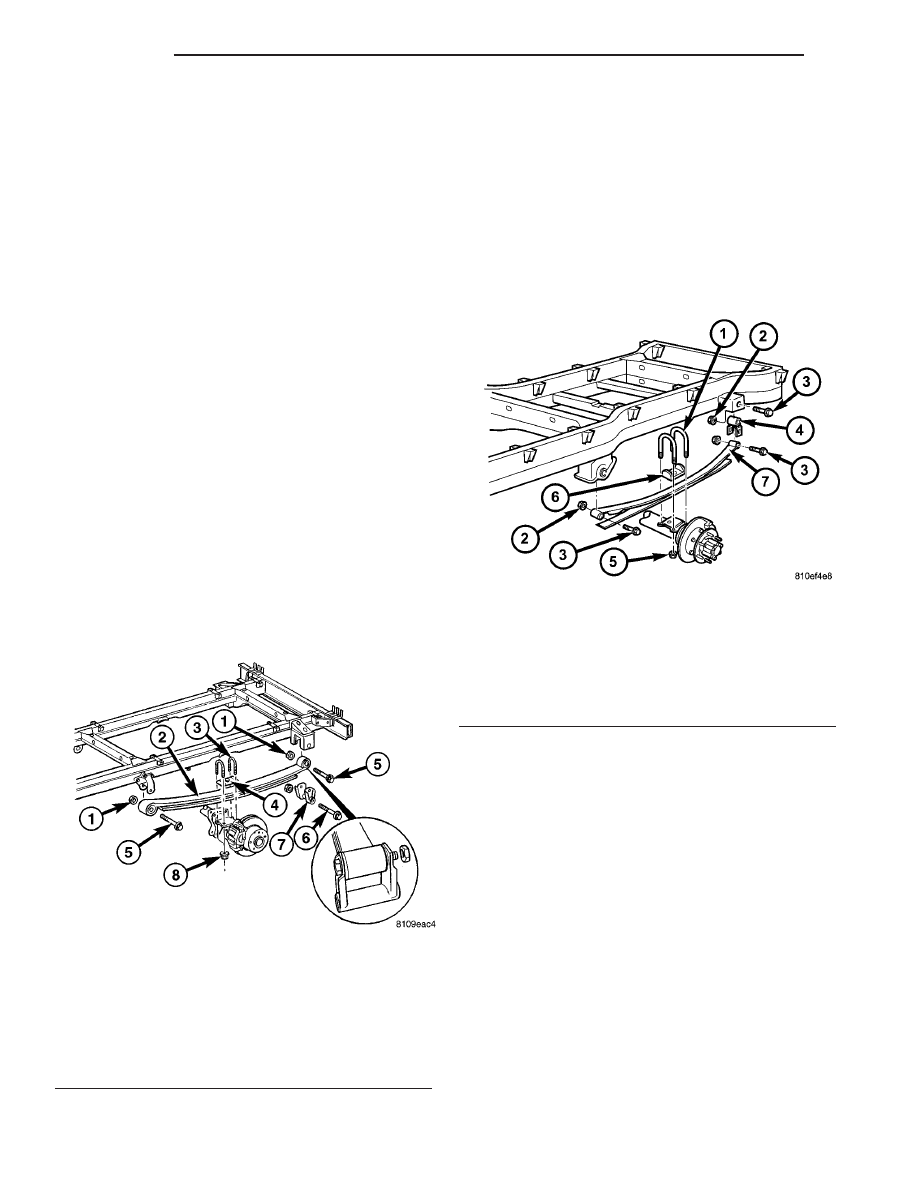

Fig. 2 REAR LEAF SPRING WITH SINGLE REAR

WHEELS

1 - NUT
2 - LEAF SPRING
3 - U-BOLTS
4 - PLATE
5 - SPRING BOLT
6 - SHACKLE BOLT
7 - SPRING SHACKLE
8 - U-BOLT NUTS

Fig. 3 REAR LEAF SPRING WITH DUAL REAR

WHEELS

1 - U-BOLTS
2 - NUT
3 - BOLT
4 - SPRING SHACKLE
5 - U-BOLT MOUNTING NUT
6 - U-BOLT BRACKET ALIGNING PLATE
7 - LEAF SPRING

2 - 14

REAR

VA

INSTALLATION - (DRW)

NOTE: Larger spring bushing goes toward the front.

(1) Install the spring shackle to the spring (if

removed) (Fig. 3). Tighten to 185 N·m (136 ft. lbs.).

(2) Install the spring to the front spring bracket

(Fig. 3). Tighten to 185 N·m (136 ft. lbs.).

(3) Install the spring to the rear spring bracket

(Fig. 3). Tighten to 185 N·m (136 ft. lbs.).

(4) Raise the rear axle and attach the spring plate

and U-bolts (Fig. 3). Tighten to 170 N·m (125 ft. lbs.).

(5) Lower the vehicle.

SPRING SHACKLE

REMOVAL

(1) Raise and support the vehicle.
(2) Support the rear axle.
(3) Remove both the rear spring shackles from the

spring bracket.

(4) Lower the rear axle and remove the rear spring

shackle from the spring.

INSTALLATION

(1) Install

the

spring

shackle

to

the

spring.

Tighten to 90 N·m (66 ft. lbs.).

(2) Raise the rear axle while installing the spring

shackle to the spring bracket. Tighten to 85 N·m (63
ft. lbs.).

(3) Lower the vehicle.

STABILIZER BAR

REMOVAL

(1) Raise and support the vehicle.
(2) Remove the stabilizer links at the bar (Fig. 4).
(3) Remove the stabilizer bar clamp at the axle

(Fig. 4).

(4) Remove the bracket (Fig. 4)
(5) Remove the stabilizer bar from the vehicle.

INSTALLATION

(1) Install the stabilizer bar to the axle.
(2) Install the stabilizer bar clamps and bracket,

center the bar then tighten to 25 N·m (18ft. lbs.)
(SRW) (Fig. 4) or Tighten to 70 N·m (52 ft. lbs.) for
(DRW) (Fig. 5).

(3) Install the stabilizer bar to the stabilizer links

and tighten to 95 N·m (60 ft. lbs.) (Fig. 4) or (Fig. 5).

(4) Lower the vehicle.

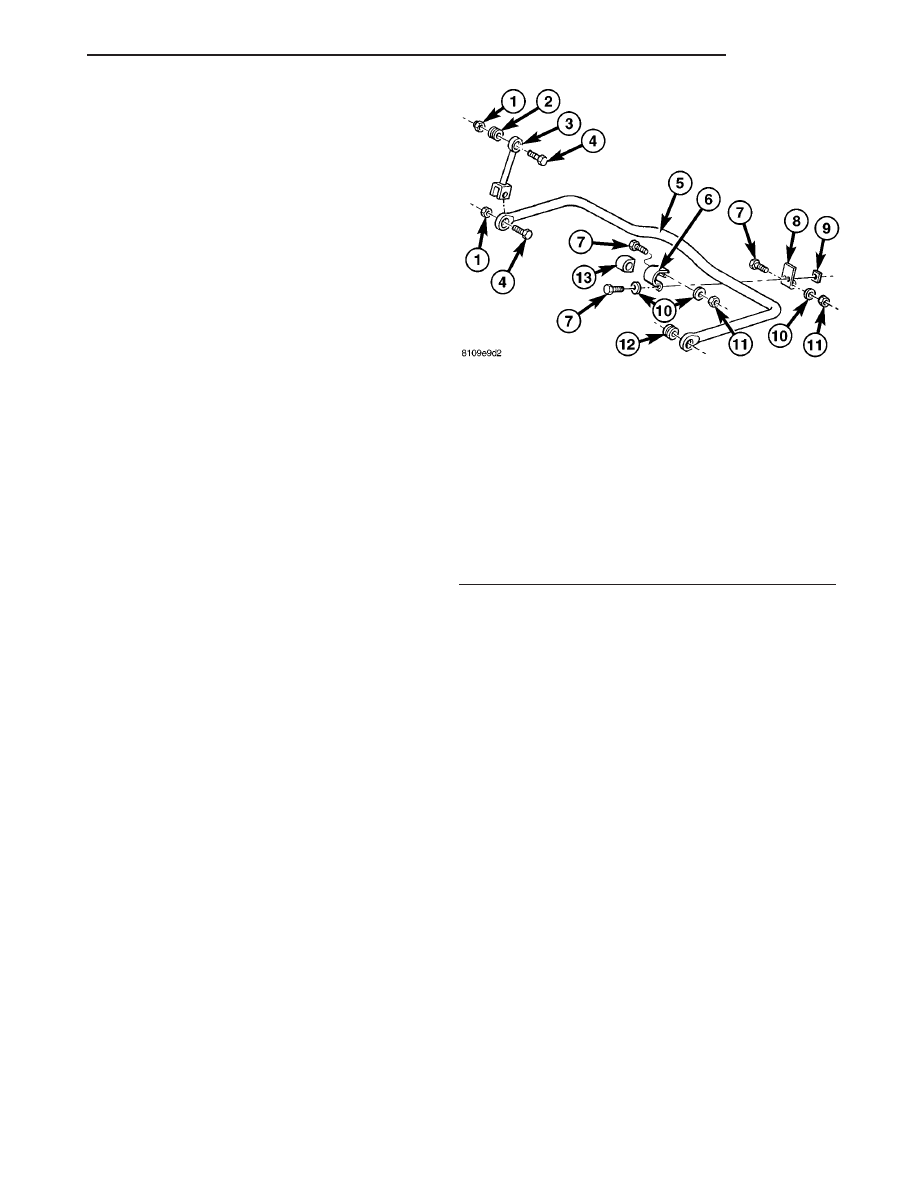

Fig. 4 SWAY BAR WITH SINGLE REAR WHEELS

(SRW)

1 - M12 NUT
2 - BUSHING
3 - SWAY BAR LINK
4 - M12 BOLT
5 - SWAY BAR
6 - CLAMP
7 - M8 BOLT
8 - BRACKET
9 - FOUR POINT NUT M8
10 - WASHER
11 - M8 NUT
12 - BUSHING
13 - MOUNT
