Mercedes-Benz Sprinter / Dodge Sprinter. Manual - part 164

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

264

CONNECTOR PINOUTS

ENGINE CONTROL RELAY (FUSE BLOCK NO. 1)

CAV

CIRCUIT

FUNCTION

30

INTERNAL

FUSED B(+)

85

INTERNAL

ENGINE CONTROL RELAY CONTROL

86

INTERNAL

FUSED B(+)

87

INTERNAL

ENGINE CONTROL RELAY OUTPUT

87A

-

-

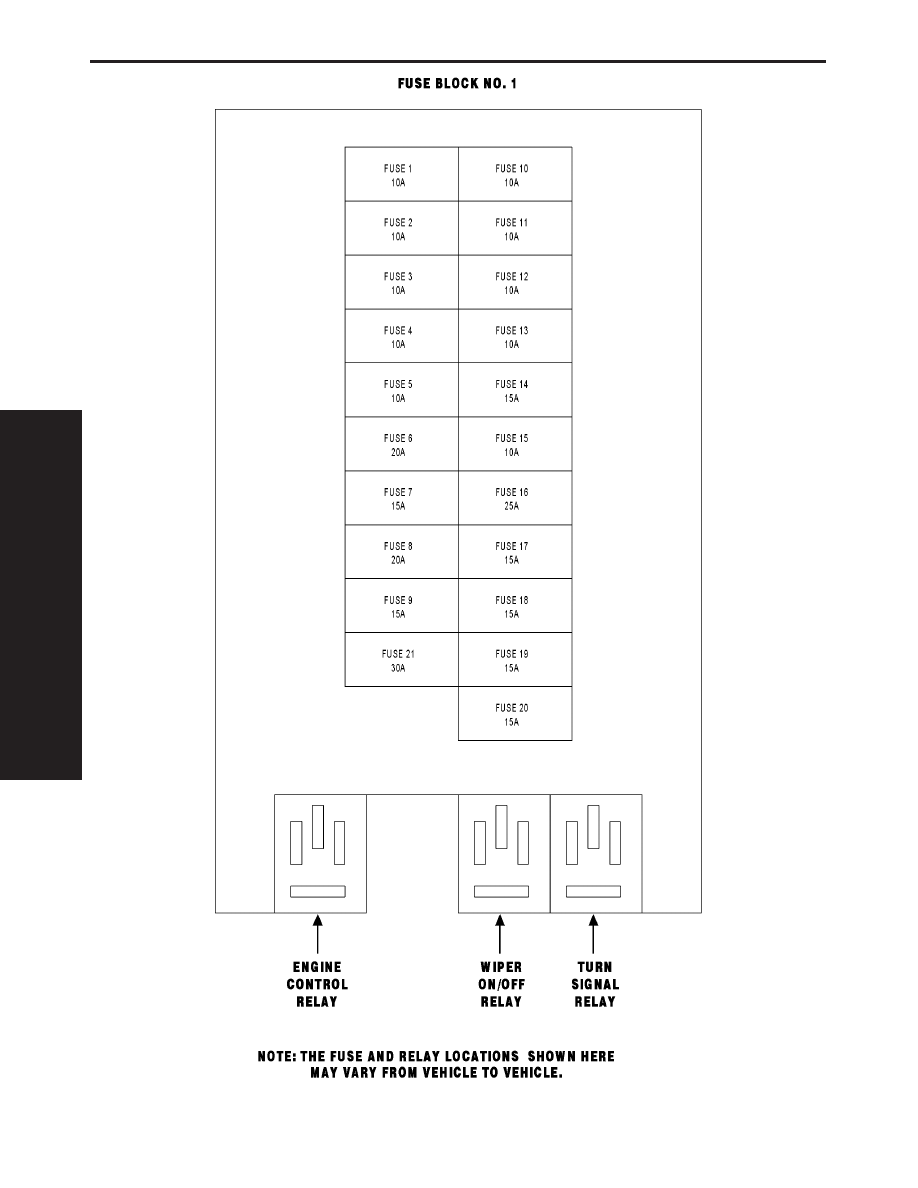

FUSES (FUSE BLOCK NO. 1)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

-

-

-

2

10A

16WT

FUSED HIGH BEAM SWITCH OUTPUT

3

10A

16WT

FUSED HIGH BEAM SWITCH OUTPUT

4

10A

16WT/BL/RD

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

10A

16BK/BL/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

6

20A

INTERNAL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

7

15A

16BK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

8

20A

16RD/YL

FUSED B(+)

9

15A

INTERNAL

FUSED B(+)

10

10A

16GY/DG/RD

HEADLAMP SWITCH OUTPUT

11

10A

16GY/BK

FUSED LEFT LAMP RELAY OUTPUT

12

10A

18YL

HEADLAMP SWITCH OUTPUT

13

10A

18YL

HEADLAMP SWITCH OUTPUT

14

15A

16BK/YL/WT

FOG LAMP RELAY SIGNAL

15

10A

16BK/RD

FUSED IGNITION SWITCH OUTPUT (ACC-RUN-START)

16

15A

12BK/BL

ENGINE CONTROL RELAY OUTPUT

17

15A

16BK/RD

ENGINE CONTROL RELAY OUTPUT

18

15A

14BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

19

15A

14RD/BK (OBD)

FUSED B(+)

20

15A

16RD/BL

FUSED B(+)

21

30A

12RD

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

265

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

266

CONNECTOR PINOUTS

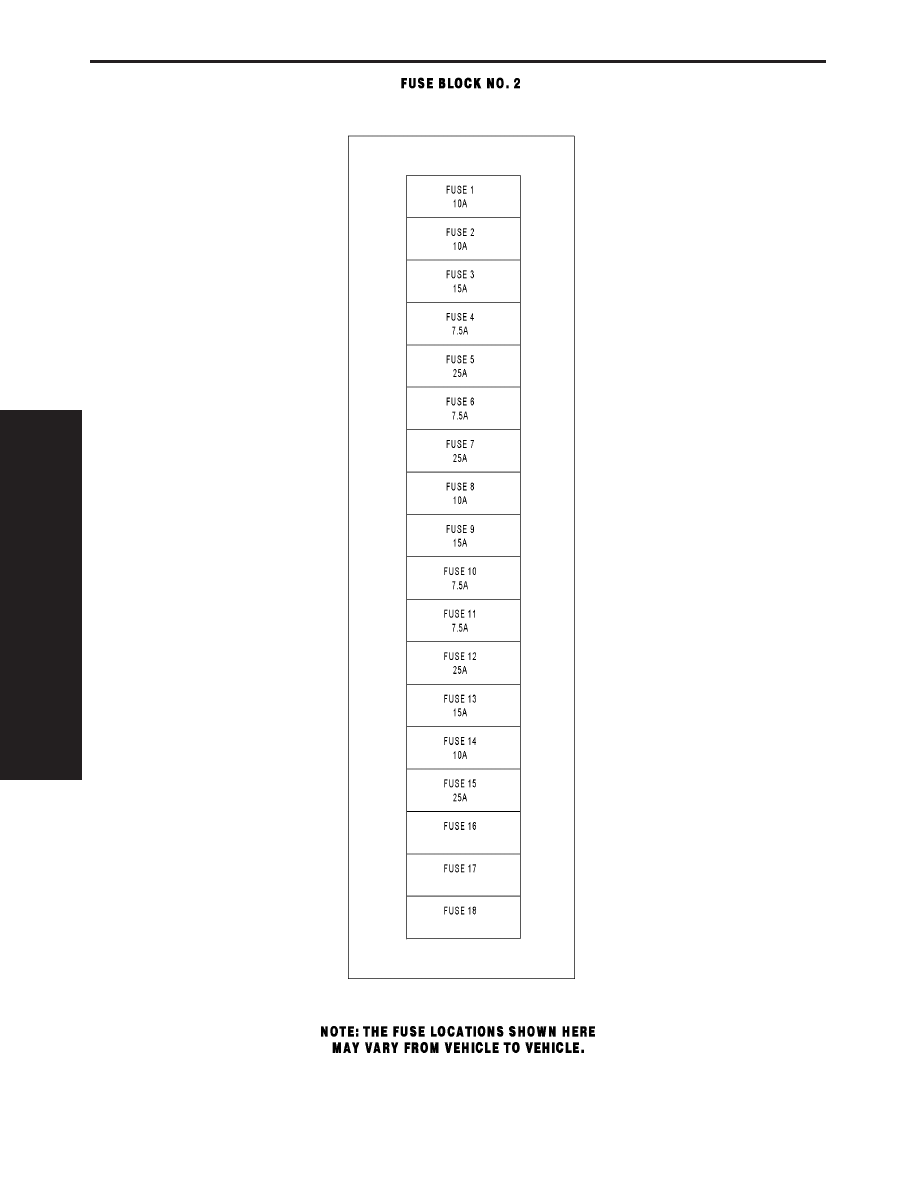

FUSES (FUSE BLOCK NO. 2)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

10A

16RD/GY

FUSED B(+)

2

10A

16RD

FUSED B(+)

3

15A

16RD

FUSED B(+)

4

7.5A

16RD/YL

FUSED B(+)

5

25A

14RD/WT

FUSED B(+)

6

7.5A

18RD/YL

FUSED B(+)

7

25A

16BK/YL

OPTIONAL EQUIPMENT RELAY OUTPUT

8

10A

16BK/RD

OPTIONAL EQUIPMENT RELAY OUTPUT

9

15A

16RD/YL/WT

FUSED D+ RELAY NO. 1 OUTPUT

10

7.5A

16RD/YL/WT

FUSED D+ RELAY NO. 1 OUTPUT

11

7.5A

16RD/YL/WT

FUSED D+ RELAY NO. 1 OUTPUT

12

25A

14RD

FUSED B(+)

13

15A

14RD

FUSED B(+)

14

10A

14RD

FUSED B(+)

15

25A

16BK/YL/DG

OPTIONAL EQUIPMENT RELAY OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

267

CONNECTOR PINOUTS
