Mazda B4000 Truck (2007 year). Instruction - part 8





drop of 1 psi (7 kPa) in inflation pressure. Check your tire pressures
frequently and adjust them to the proper pressure which can be found
on the Safety Compliance Certification Label or Tire Label.
If you are checking tire pressure when the tire is hot, (i.e. driven more
than 1 mile [1.6 km]), never “bleed” or reduce air pressure. The tires are
hot from driving and it is normal for pressures to increase above
recommended cold pressures. A hot tire at or below recommended cold
inflation pressure could be significantly under-inflated.
To check the pressure in your tire(s):

1. Make sure the tires are cool, meaning they are not hot from driving

even a mile.

Note: If you have to drive a distance to get air for your tire(s), check
and record the tire pressure first and add the appropriate air pressure
when you get to the pump. It is normal for tires to heat up and the air
pressure inside to go up as you drive. Never “bleed” or reduce air
pressure when tires are hot.

2. Remove the cap from the valve on one tire, then firmly press the tire

gauge onto the valve and measure the pressure.

3. Add enough air to reach the recommended air pressure

Note: If you overfill the tire, release air by pushing on the metal stem in
the center of the valve. Then recheck the pressure with your tire gauge.

4. Replace the valve cap.
5. Repeat this procedure for each tire, including the spare.

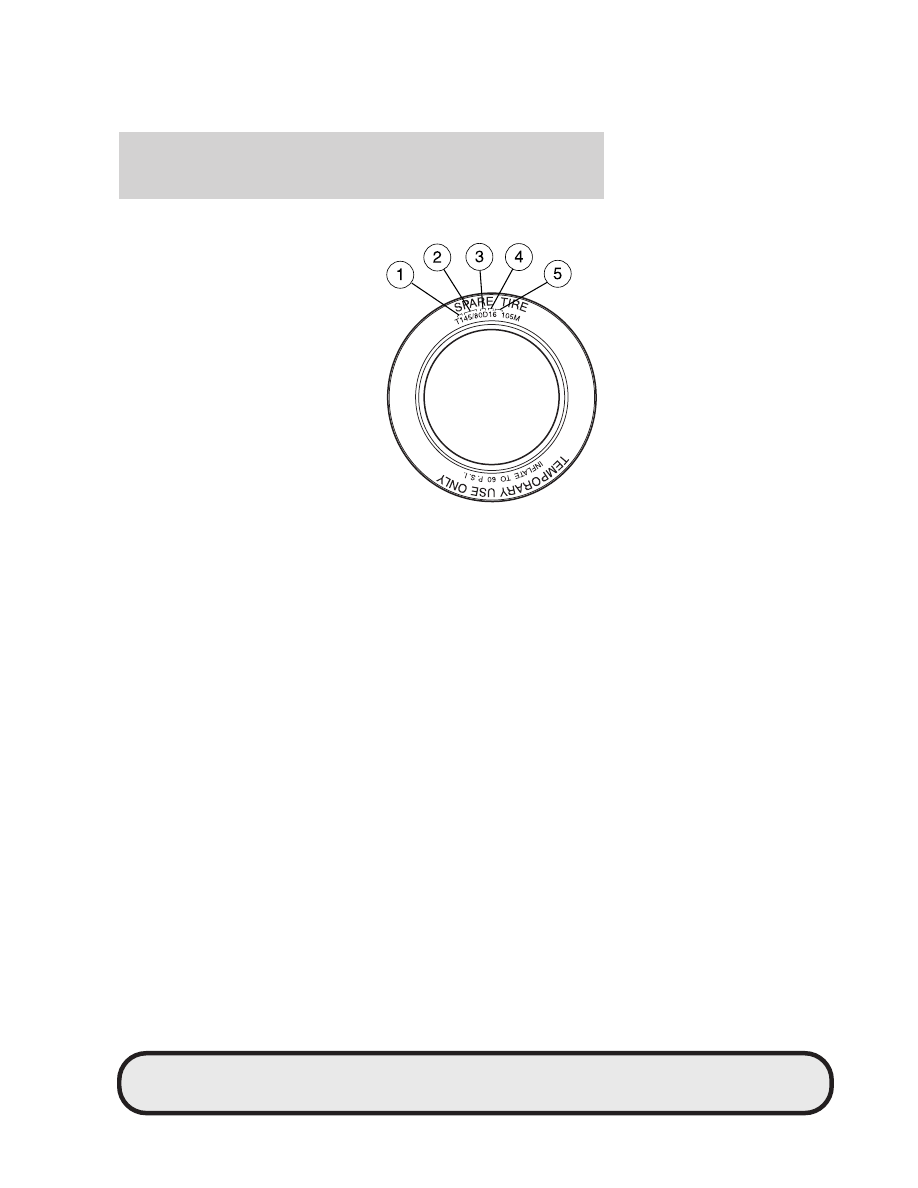

Note: Some spare tires operate at a higher inflation pressure than the
other tires. For T-type/mini-spare tires (see T-Type/Mini-Spare Tire
Information
section for description): Store and maintain at 60psi (4.15
bars). For Full Size and Dissimilar spare tires (see Dissimilar Spare
Tire/Wheel Information
section for description): Store and maintain at
the higher of the front and rear inflation pressure as shown on the Safety
Compliance Certification Label.

6. Visually inspect the tires to make sure there are no nails or other

objects embedded that could poke a hole in the tire and cause an air
leak.

7. Check the sidewalls to make sure there are no gouges, cuts or

bulges.

TIRE CARE

Inspecting your tires

Periodically inspect the tire treads for uneven or excessive wear and
remove objects such as stones, nails or glass that may be wedged in the

CIMS #1272124

com_care-for-tires

itdseq=146

CIMS #1444638

com_tire-inspection

itdseq=147

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 117 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Tires, Wheels and Loading

117

tread grooves. Check for holes or cuts that may permit air leakage from
the tire and make necessary repairs. Also inspect the tire sidewalls for
cracking, cuts, bruises and other signs of damage or excessive wear. If
internal damage to the tire is suspected, have the tire demounted and
inspected in case it needs to be repaired or replaced. For your safety,
tires that are damaged or show signs of excessive wear should not be
used because they are more likely to blow out or fail.

Improper or inadequate vehicle maintenance can cause tires to wear
abnormally. Inspect all your tires, including the spare, frequently, and
replace them if one or more of the following conditions exist:

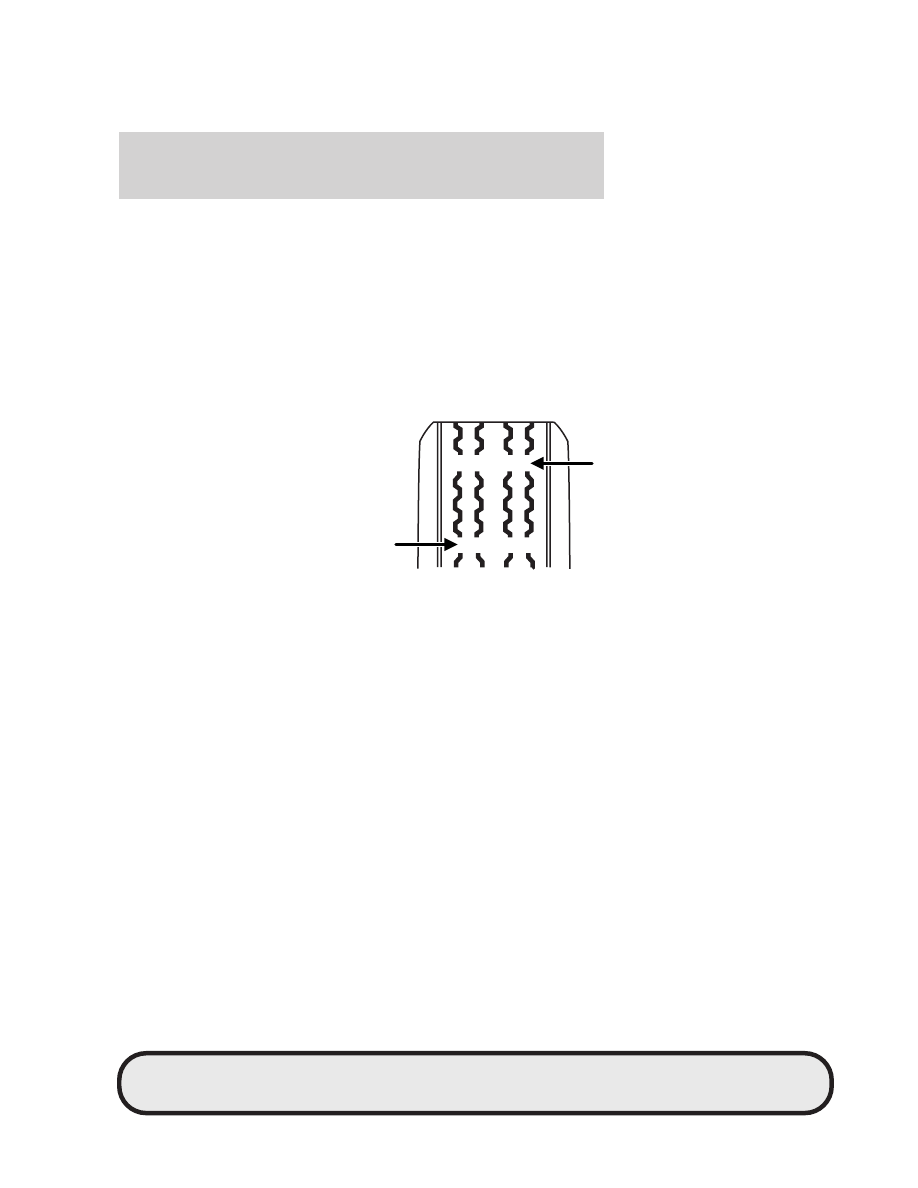

Tire wear

When the tread is worn down to
1/16th of an inch (2 mm), tires must
be replaced to help prevent your
vehicle from skidding and
hydroplaning. Built-in treadwear
indicators, or “wear bars”, which
look like narrow strips of smooth
rubber across the tread will appear
on the tire when the tread is worn
down to 1/16th of an inch (2 mm).
When the tire tread wears down to
the same height as these “wear bars”, the tire is worn out and must be
replaced.

Damage

Periodically inspect the tire treads and sidewalls for damage (such as
bulges in the tread or sidewalls, cracks in the tread groove and
separation in the tread or sidewall). If damage is observed or suspected
have the tire inspected by a tire professional. Tires can be damaged
during off-road use, so inspection after off-road use is also
recommended.

CIMS #1272512

com_tire-wear

itdseq=148

CIMS #1512511

com_tire-damage

itdseq=149

art=tsnmc001_a

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 118 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Tires, Wheels and Loading

118

WARNING: Age
Tires degrade over time depending on many factors such as
weather, storage conditions, and conditions of use (load, speed,
inflation pressure, etc.) the tires experience throughout their
lives.
In general, tires should be replaced after six years regardless of
tread wear. However, heat caused by hot climates or frequent
high loading conditions can accelerate the aging process and
may require tires to be replaced more frequently.
You should replace your spare tire when you replace the road
tires or after six years due to aging even if it has not been
used.

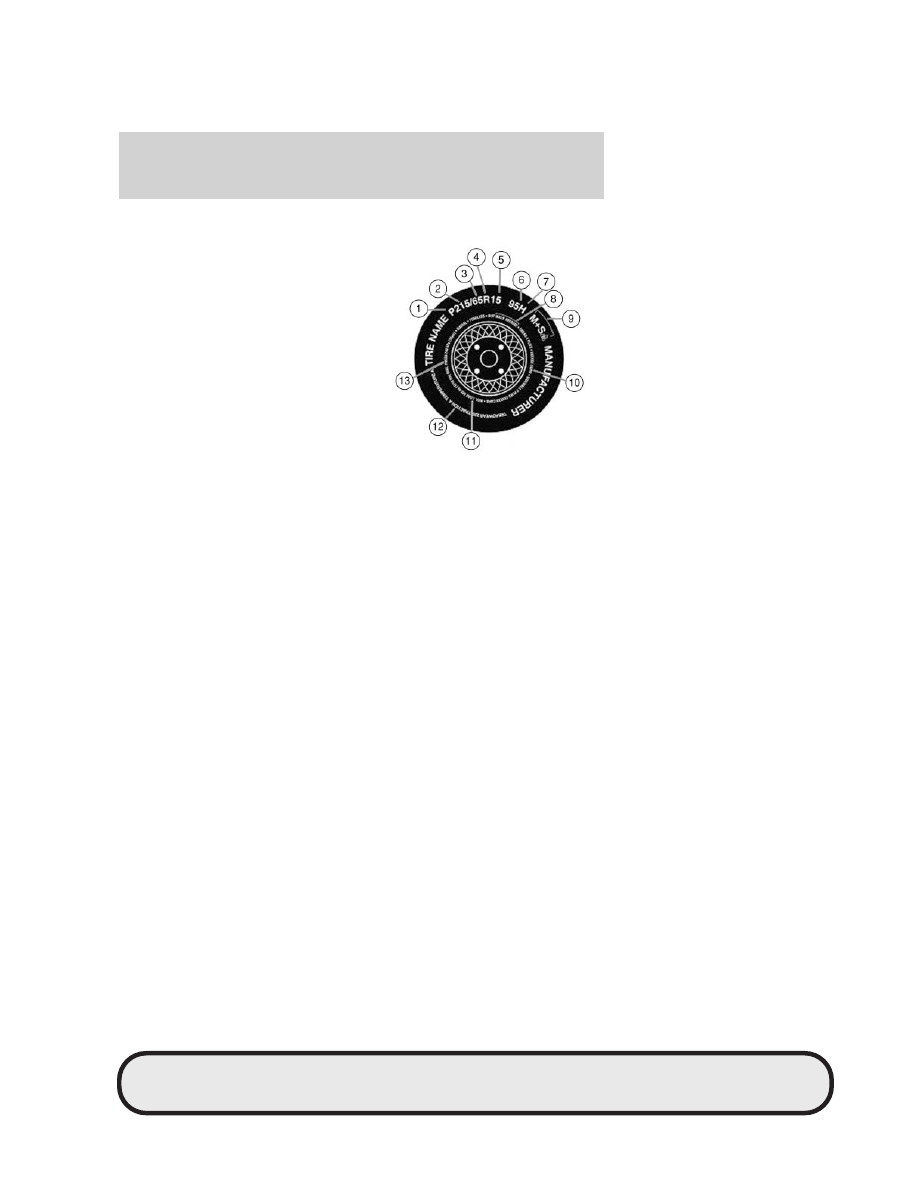

U.S. DOT Tire Identification Number (TIN)

Both U.S. and Canada Federal regulations require tire manufacturers to
place standardized information on the sidewall of all tires. This
information identifies and describes the fundamental characteristics of
the tire and also provides a U.S. DOT Tire Identification Number for
safety standard certification and in case of a recall.

This begins with the letters “DOT” and indicates that the tire meets all
federal standards. The next two numbers or letters are the plant code
designating where it was manufactured, the next two are the tire size
code and the last four numbers represent the week and year the tire was
built. For example, the numbers 317 mean the 31st week of 1997. After
2000 the numbers go to four digits. For example, 2501 means the 25th
week of 2001. The numbers in between are identification codes used for
traceability. This information is used to contact customers if a tire defect
requires a recall.

Tire Replacement Requirements

Your vehicle is equipped with tires designed to provide a safe ride and
handling capability.

CIMS #1512512 com_tire-age

itdseq=150

CIMS #1519956

com_usdot

itdseq=151

CIMS #1497287

com_tire-rpl-06tpms

itdseq=152

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 119 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Tires, Wheels and Loading

119

WARNING: Only use replacement tires and wheels that are the
same size, load index, speed rating and type (such as P-metric
versus LT-metric or all-season versus all-terrain) as those
originally provided by Mazda. The recommended tire and wheel
size may be found on either the Safety Compliance Certification
Label or the Tire Label which is located on the B-Pillar or edge
of the driver’s door. If this information is not found on these
labels then you should consult your Mazda dealer. Use of any
tire or wheel not recommended by Mazda can affect the safety
and performance of your vehicle, which could result in an
increased risk of loss of vehicle control, vehicle rollover,
personal injury and death. Additionally the use of
non-recommended tires and wheels could cause steering,
suspension, axle or transfer case/power transfer unit failure. If
you have questions regarding tire replacement, see an
authorized dealer.

WARNING: When mounting replacement tires and wheels, you
should not exceed the maximum pressure indicated on the
sidewall of the tire to set the beads without additional
precautions listed below. If the beads do not seat at the
maximum pressure indicated, re-lubricate and try again.
When inflating the tire for mounting pressures up to 20 psi
greater than the maximum pressure on the tire sidewall, the
following precautions must be taken to protect the person
mounting the tire:

1. Make sure that you have the correct tire and wheel size.

2. Lubricate the tire bead and wheel bead seat area again.

3. Stand at a minimum of 12 feet away from the tire wheel assembly.

4. Use both eye and ear protection.

For a mounting pressure more than 20 psi greater than the
maximum pressure, a Mazda Dealer or other tire service professional
should do the mounting.
Always inflate steel carcass tires with a remote air fill with the
person inflating standing at a minimum of 12 ft. away from the tire
wheel assembly.

Important: Remember to replace the wheel valve stems when the road
tires are replaced on your vehicle.

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 120 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Tires, Wheels and Loading

120

It is recommended that the two front tires or two rear tires generally be
replaced as a pair.

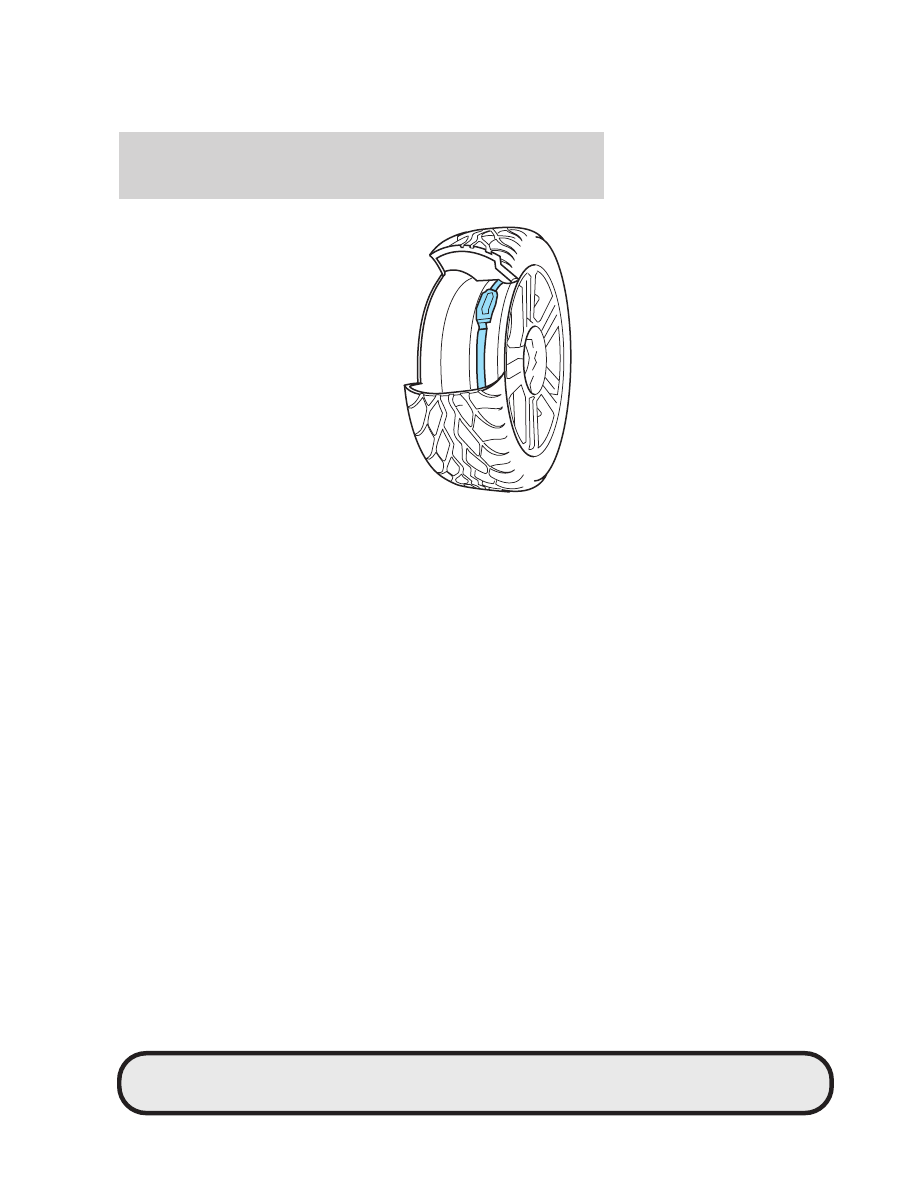

The tire pressure sensors mounted in the wheels (originally installed on
your vehicle) are not designed to be used in aftermarket wheels.

The use of wheels or tires not recommended by Mazda Motor
Corporation may affect the operation of your Tire Pressure Monitoring
System.

If the TPMS indicator is flashing, your TPMS is malfunctioning. Your
replacement tire might be incompatible with your TPMS, or some
component of the TPMS may be damaged.

Safety practices

Driving habits have a great deal to do with your tire mileage and safety.
• Observe posted speed limits
• Avoid fast starts, stops and turns
• Avoid potholes and objects on the road
• Do not run over curbs or hit the tire against a curb when parking

WARNING: If your vehicle is stuck in snow, mud, sand, etc., do
not rapidly spin the tires; spinning the tires can tear the tire
and cause an explosion. A tire can explode in as little as three
to five seconds.

WARNING: Do not spin the wheels at over 35 mph (56 km/h).
The tires may fail and injure a passenger or bystander.

Highway hazards

No matter how carefully you drive there’s always the possibility that you
may eventually have a flat tire on the highway. Drive slowly to the
closest safe area out of traffic. This may further damage the flat tire, but
your safety is more important.

If you feel a sudden vibration or ride disturbance while driving, or you
suspect your tire or vehicle has been damaged, immediately reduce your
speed. Drive with caution until you can safely pull off the road. Stop and
inspect the tires for damage. If a tire is under-inflated or damaged,
deflate it, remove wheel and replace it with your spare tire and wheel. If
you cannot detect a cause, have the vehicle towed to the nearest repair
facility or tire dealer to have the vehicle inspected.

CIMS #1272513

com_tire-safety-practices

itdseq=153

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 121 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Tires, Wheels and Loading

121

Tire and wheel alignment

A bad jolt from hitting a curb or pothole can cause the front end of your
vehicle to become misaligned or cause damage to your tires. If your
vehicle seems to pull to one side, vibrate or shake when you’re driving,
the wheels may be out of alignment. Have a qualified technician at a
Mazda dealer check the wheel alignment periodically.

Wheel misalignment in the front or the rear can cause uneven and rapid
treadwear of your tires and should be corrected by a qualified technician
at a Mazda dealer. Front wheel drive (FWD) vehicles and those with an
independent rear suspension require alignment of all four wheels.

The tire should also be balanced periodically. An unbalanced tire and
wheel assembly may result in irregular tire wear.

NOTE: When it is time to replace front tires with new ones, this is an
ideal time to perform an alignment. New tires should be balanced at the
time they are installed.

Tire rotation

Rotating your tires at the recommended interval (as indicated in the
Scheduled maintenance section of the Maintenance and
Specifications
chapter) will help your tires wear more evenly, providing
better tire performance and longer tire life.

CIMS #1302692

com_tire-align-mazda

itdseq=154

CIMS #1350081

com_rotate-tires-mazda

itdseq=155

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 122 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Tires, Wheels and Loading

122

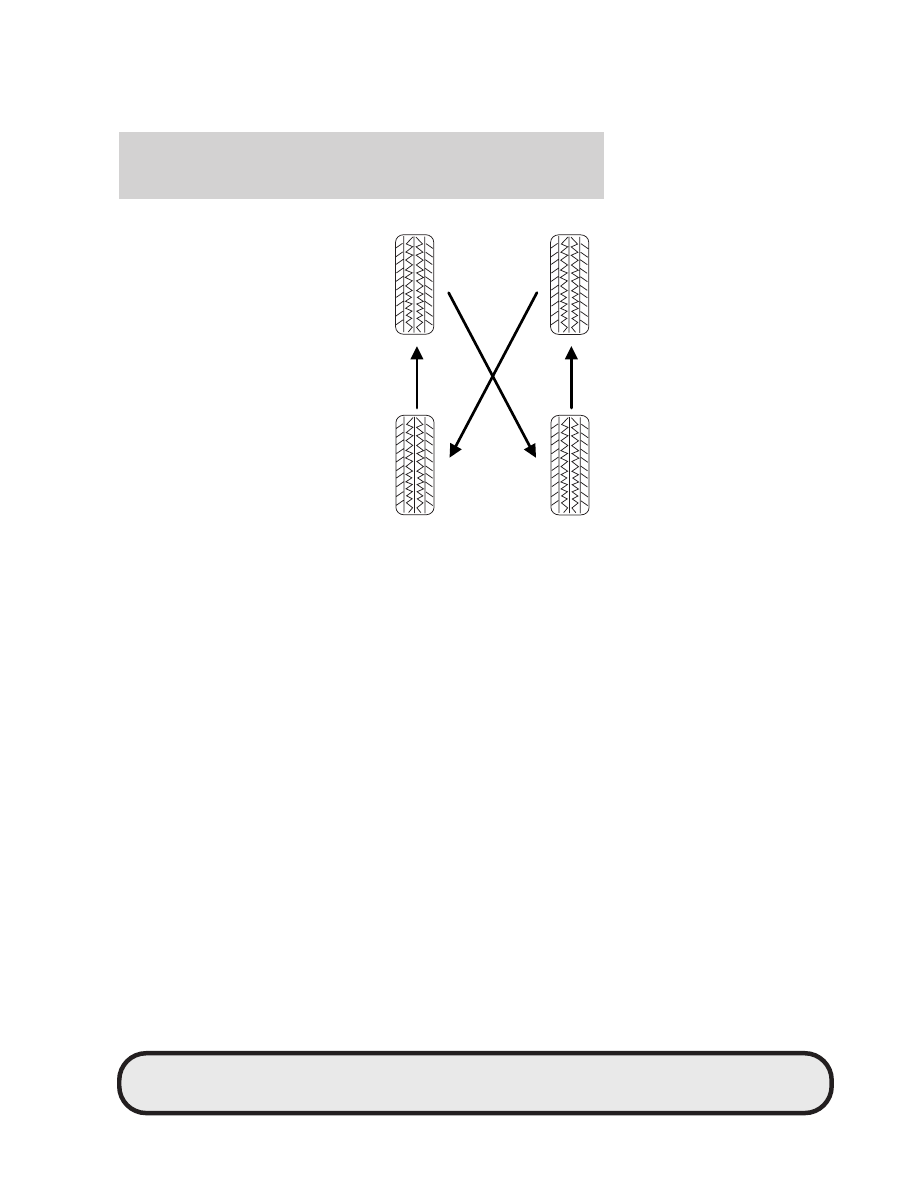

• Front Wheel Drive (FWD)

vehicles (front tires at top of
diagram)

art=f23mc121_a

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 123 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Tires, Wheels and Loading

123

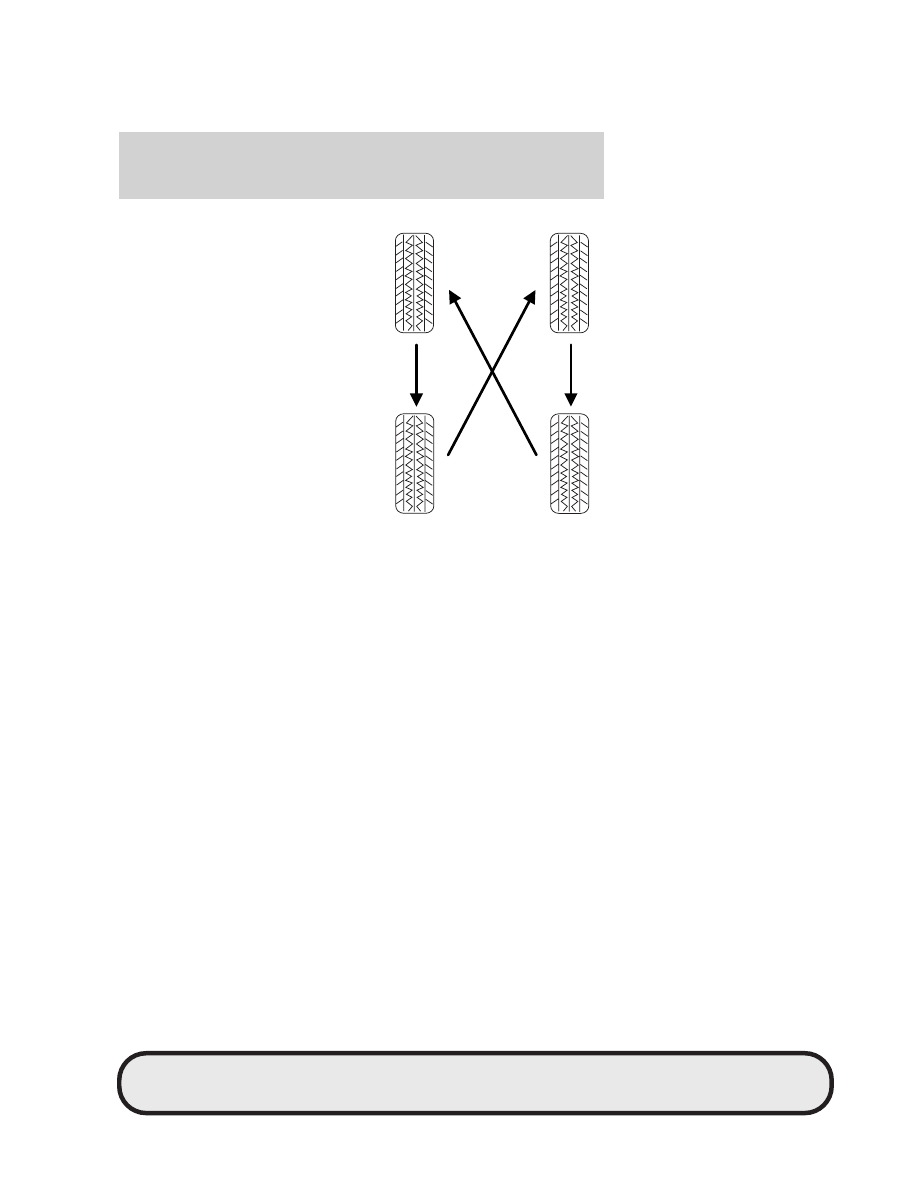

• Rear Wheel Drive (RWD)

vehicles/Four Wheel Drive
(4WD)/All Wheel Drive (AWD)
vehicles (front tires at top of
diagram)

Sometimes irregular tire wear can be corrected by rotating the tires.

Note: If your tires show uneven wear ask a qualified technician at a
Mazda dealership to check for and correct any wheel misalignment, tire
imbalance or mechanical problem involved before tire rotation.

Note: Your vehicle may be equipped with a dissimilar spare tire/wheel. A
dissimilar spare tire/wheel is defined as a spare tire and/or wheel that is
different in brand, size or appearance from the road tires and wheels. If
you have a dissimilar spare tire/wheel it is intended for temporary use
only and should not be used in a tire rotation.

Note: After having your tires rotated, inflation pressure must be checked
and adjusted to the vehicle requirements.

INFORMATION CONTAINED ON THE TIRE SIDEWALL

Both U.S. and Canada Federal regulations require tire manufacturers to
place standardized information on the sidewall of all tires. This
information identifies and describes the fundamental characteristics of
the tire and also provides a U.S. DOT Tire Identification Number for
safety standard certification and in case of a recall.

CIMS #

com_sidewall-info

itdseq=156

art=f23mc122_a

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 124 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Tires, Wheels and Loading

124

Information on “P” type tires

P215/65R15 95H is an example of a
tire size, load index and speed
rating. The definitions of these
items are listed below. (Note that
the tire size, load index and speed
rating for your vehicle may be
different from this example.)

1. P: Indicates a tire, designated

by the Tire and Rim Association
(T&RA), that may be used for
service on cars, SUVs, minivans
and light trucks.

Note: If your tire size does not
begin with a letter this may mean it
is designated by either ETRTO
(European Tire and Rim Technical Organization) or JATMA (Japan Tire
Manufacturing Association).

2. 215: Indicates the nominal width of the tire in millimeters from

sidewall edge to sidewall edge. In general, the larger the number, the
wider the tire.

3. 65: Indicates the aspect ratio which gives the tire’s ratio of height to

width.

4. R: Indicates a “radial” type tire.

5. 15: Indicates the wheel or rim diameter in inches. If you change

your wheel size, you will have to purchase new tires to match the
new wheel diameter.

6. 95: Indicates the tire’s load index. It is an index that relates to how

much weight a tire can carry. You may find this information in your
Owner’s Guide. If not, contact a local tire dealer.

Note: You may not find this information on all tires because it is not
required by federal law.

7. H: Indicates the tire’s speed rating. The speed rating denotes the

speed at which a tire is designed to be driven for extended periods
of time under a standard condition of load and inflation pressure.
The tires on your vehicle may operate at different conditions for load
and inflation pressure. These speed ratings may need to be adjusted
for the difference in conditions. The ratings range from 81 mph (130
km/h) to 186 mph (299 km/h). These ratings are listed in the
following chart.

CIMS #1272097

com_pass-tire-information

itdseq=157

art=f23mc119_a

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 125 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Tires, Wheels and Loading

125

Note: You may not find this information on all tires because it is not
required by federal law.

Letter rating

Speed rating - mph (km/h)

M

81 mph (130 km/h)

N

87 mph (140 km/h)

Q

99 mph (159 km/h)

R

106 mph (171 km/h)

S

112 mph (180 km/h)

T

118 mph (190 km/h)

U

124 mph (200 km/h)

H

130 mph (210 km/h)

V

149 mph (240 km/h)

W

168 mph (270 km/h)

Y

186 mph (299 km/h)

Note: For tires with a maximum speed capability over 149 mph (240
km/h), tire manufacturers sometimes use the letters ZR. For those with
a maximum speed capability over 186 mph (299 km/h), tire
manufacturers always use the letters ZR.

8. U.S. DOT Tire Identification Number (TIN): This begins with

the letters “DOT” and indicates that the tire meets all federal
standards. The next two numbers or letters are the plant code
designating where it was manufactured, the next two are the tire
size code and the last four numbers represent the week and year the
tire was built. For example, the numbers 317 mean the 31st week of
1997. After 2000 the numbers go to four digits. For example, 2501
means the 25th week of 2001. The numbers in between are
identification codes used for traceability. This information is used to
contact customers if a tire defect requires a recall.

9. M+S or M/S: Mud and Snow, or

AT: All Terrain, or
AS: All Season.

10. Tire Ply Composition and Material Used: Indicates the number

of plies or the number of layers of rubber-coated fabric in the tire
tread and sidewall. Tire manufacturers also must indicate the ply
materials in the tire and the sidewall, which include steel, nylon,
polyester, and others.

11. Maximum Load: Indicates the maximum load in kilograms and

pounds that can be carried by the tire. Refer to the Safety

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 126 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Tires, Wheels and Loading

126

Compliance Certification Label, which is located on the B-Pillar or
the edge of the driver’s door, for the correct tire pressure for your
vehicle.

12. Treadwear, Traction and Temperature Grades
• Treadwear: The treadwear grade is a comparative rating based on the

wear rate of the tire when tested under controlled conditions on a
specified government test course. For example, a tire graded 150
would wear one and one-half (1

1

2

) times as well on the government

course as a tire graded 100.

• Traction: The traction grades, from highest to lowest are AA, A, B,

and C. The grades represent the tire’s ability to stop on wet pavement
as measured under controlled conditions on specified government test
surfaces of asphalt and concrete. A tire marked C may have poor
traction performance.

• Temperature: The temperature grades are A (the highest), B and C,

representing the tire’s resistance to the generation of heat and its
ability to dissipate heat when tested under controlled conditions on a
specified indoor laboratory test wheel.

13. Maximum Permissible Inflation Pressure: Indicates the tire

manufacturers’ maximum permissible pressure and/or the pressure at
which the maximum load can be carried by the tire. This pressure is
normally higher than the manufacturer’s recommended cold inflation
pressure which can be found on the Safety Compliance Certification
Label or Tire Label which is located on the B-Pillar or the edge of
the driver’s door. The cold inflation pressure should never be set
lower than the recommended pressure on the vehicle label.

The tire suppliers may have additional markings, notes or warnings such
as standard load, radial tubeless, etc.

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 127 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Tires, Wheels and Loading

127

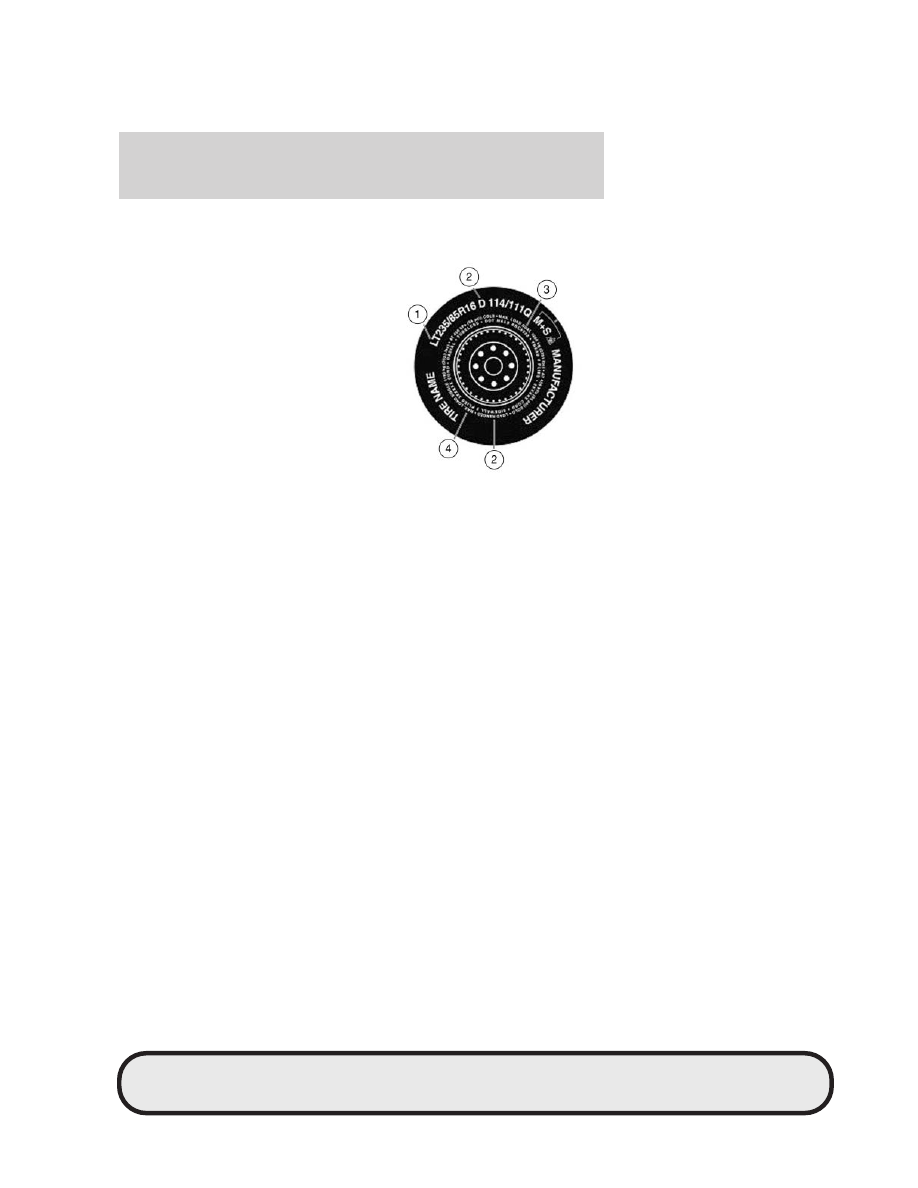

Additional information contained on the tire sidewall for “LT” type
tires

“LT” type tires have some additional
information beyond those of “P”
type tires; these differences are
described below:

1. LT: Indicates a tire, designated

by the Tire and Rim Association
(T&RA), that is intended for
service on light trucks.

2. Load Range/Load Inflation

Limits: Indicates the tire’s
load-carrying capabilities and its
inflation limits.

3. Maximum Load Dual lb. (kg)

at psi (kPa) cold: Indicates
the maximum load and tire
pressure when the tire is used as a dual; defined as four tires on the
rear axle (a total of six or more tires on the vehicle).

4. Maximum Load Single lb. (kg) at psi (kPa) cold: Indicates the

maximum load and tire pressure when the tire is used as a single;
defined as two tires (total) on the rear axle.

CIMS #1272098

com_lt-tire-information

itdseq=158

art=f23mc120_b

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 128 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Tires, Wheels and Loading

128

Information on “T” type tires

“T” type tires have some additional
information beyond those of “P”
type tires; these differences are
described below:

T145/80D16 is an example of a tire
size.

Note: The temporary tire size for
your vehicle may be different from
this example.

1. T: Indicates a type of tire,

designated by the Tire and Rim
Association (T&RA), that is
intended for temporary service
on cars, SUVs, minivans and
light trucks.

2. 145: Indicates the nominal

width of the tire in millimeters
from sidewall edge to sidewall edge. In general, the larger the
number, the wider the tire.

3. 80: Indicates the aspect ratio which gives the tire’s ratio of height to

width. Numbers of 70 or lower indicate a short sidewall.

4. D: Indicates a “diagonal” type tire.

R: Indicates a “radial” type tire.

5. 16: Indicates the wheel or rim diameter in inches. If you change

your wheel size, you will have to purchase new tires to match the
new wheel diameter.

Location of the tire label

You will find a Tire Label containing tire inflation pressure by tire size
and other important information located on the B-Pillar or the edge of
the driver’s door. Refer to the payload description and graphic in the
Vehicle loading — with and without a trailer section.

CIMS #1280261

com_t-tire-information

itdseq=159

CIMS #1450451

com_placard-loc-ref

itdseq=160

art=f23mc123_b

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 129 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Tires, Wheels and Loading

129

TIRE PRESSURE MONITORING SYSTEM (TPMS)

Each tire, including the spare (if
provided), should be checked
monthly when cold and inflated to
the inflation pressure recommended
by the vehicle manufacturer on the
vehicle placard or tire inflation pressure label. (If your vehicle has tires
of a different size than the size indicated on the vehicle placard or tire
inflation pressure label, you should determine the proper tire inflation
pressure for those tires.)

As an added safety feature, your vehicle has been equipped with a tire
pressure monitoring system (TPMS) that illuminates a low tire pressure
telltale when one or more of your tires is significantly under-inflated.
Accordingly, when the low tire pressure telltale illuminates, you should
stop and check your tires as soon as possible, and inflate them to the
proper pressure. Driving on a significantly under-inflated tire causes the
tire to overheat and can lead to tire failure. Under-inflation also reduces
fuel efficiency and tire tread life, and may affect the vehicle’s handling
and stopping ability.

Please note that the TPMS is not a substitute for proper tire
maintenance, and it is the driver’s responsibility to maintain correct tire
pressure, even if under-inflation has not reached the level to trigger
illumination of the TPMS low tire pressure telltale.

The Tire Pressure Monitoring System complies with part 15 of the FCC
rules and with RSS-210 of Industry Canada. Operation is subject to the
following two conditions: (1) This device may not cause harmful
interference, and (2) This device must accept any interference received,
including interference that may cause undesired operation.

WARNING: The Tire Pressure Monitoring System is NOT a
substitute for manually checking tire pressure. The tire
pressure should be checked periodically (at least monthly)
using a tire gauge, see Inflating your tires
in this chapter.
Failure to properly maintain your tire pressure could increase
the risk of tire failure, loss of control, vehicle rollover and
personal injury.

CIMS #1298876

com_tpms-title

itdseq=161

CIMS #1497798 com_tpms.06

itdseq=162

art=winis320_a

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 130 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Tires, Wheels and Loading

130

Changing tires with TPMS

Each road tire is equipped with
a tire pressure sensor fastened
to the inside rim of the wheel.
The pressure sensor is covered
by the tire and is not visible
unless the tire is removed. The
pressure sensor is located
opposite (180 degrees) from the
valve stem. Care must be taken
when changing the tire to avoid
damaging the sensor.
It is
recommended that you always have
your tires serviced by an authorized
dealer.

The tire pressure should be checked
periodically (at least monthly) using
an accurate tire gauge, refer to
Inflating your tires in this chapter.

Understanding your Tire Pressure Monitoring System (TPMS)

The Tire Pressure Monitoring System measures pressure in your four
road tires and sends the tire pressure readings to your vehicle. The Low
Tire Warning Lamp will turn ON if the tire pressure is 25% below the
pressure listed on the Tire Label located on the B-Pillar or the edge of
the driver’s door. Once the light is illuminated, your tires are under
inflated and need to be inflated to the manufacturer’s recommended tire
pressure. Even if the light turns ON and a short time later turns OFF,
your tire pressure still needs to be checked.

When your temporary spare tire is installed (if equipped)

When one of your road tires needs to be replaced with the temporary
spare (T-type spare/Mini spare or Dissimilar spare), the TPMS system
will continue to identify an issue to remind you that the damaged road
wheel/tire needs to be repaired and put back on your vehicle.

To restore the full functionality of the Tire Pressure Monitoring System,
have the damaged road wheel/tire repaired and remounted on your
vehicle. For additional information, refer to Changing tires with TPMS
in this section.

CIMS #1526106

com_understand-tpms.j14

itdseq=163

art=229mc500_b

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 131 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Tires, Wheels and Loading

131

When you believe your system is not operating properly

The main function of the Tire Pressure Monitoring System is to warn you
when your tires need air. It can also warn you in the event the system is
no longer capable of functioning as intended. Please refer to the
following chart for information concerning your Tire Pressure Monitoring
System:

REVIEW COPY ——
2007 B-Series (mbs), Owners Guide (post-2002-fmt) (own2002)Market: USA (fus)

PAGE: 132 OP: root EDIT SESSION: DATE: AUG 3 2006 at 11:45 JOB: @ibm2/ford_pdm/CLS_ford/GRP_own2002/JOB_mbs/DIV_og

Tires, Wheels and Loading

132















Content   ..  6  7  8  9   ..
