SPECIAL NOTICES

Emission warranty

The New Vehicle Limited Warranty includes Bumper to Bumper
Coverage, Safety Restraint Coverage and Corrosion Coverage. In addition,
your vehicle is eligible for Emissions Defect and Emissions Performance
Warranties. For a detailed description of what is covered and what is not
covered, refer to the Warranty Guide that is provided to you along with
your Owner’s Guide.

Event Data Recorder

The computer in your vehicle is capable of recording detailed data
potentially including but not limited to information such as:
• the use of restraint systems including seat belts by the driver and

passengers,

• information about the performance of various systems and modules in

the vehicle, and

• information related to engine, throttle, steering, brake or other system

status potentially including information related to how the driver
operates the vehicle including but not limited to vehicle speed.

This information may be stored during regular operation or in a crash or
near crash event. This stored information may be read out and used by:
• Mazda Motor Company.
• service and repair facilities.
• law enforcement or government agencies.
• others who may assert a right or obtain your consent to know such

information.

Introduction

6

Special instructions

For your added safety, your vehicle is fitted with sophisticated electronic
controls.

WARNING: Please read the section Air bag in the Seating and
safety restraints

chapter. Failure to follow the specific

warnings and instructions could result in personal injury.

WARNING: Front seat mounted rear facing child or infant
seats should NEVER be used in front of a passenger side air bag
unless the air bag can be and is turned OFF.

Notice to owners of pickup trucks and utility type vehicles

WARNING: Utility vehicles have a significantly higher rollover
rate than other types of vehicles.

Before you drive your vehicle, please read this Owner’s Guide carefully.
Your vehicle is not a passenger car. As with other vehicles of this type,
failure to operate this vehicle correctly may result in loss of vehicle
control, vehicle rollover, personal injury or death.

Be sure to read Driving off road in the Driving chapter.

Using your vehicle with a snowplow

WARNING: Do not use this vehicle for snowplowing.

Using your vehicle as an ambulance

WARNING: Do not use this vehicle as an ambulance.

Do not use your vehicle as an ambulance, as it is not equipped with an
ambulance preparation package.

Introduction

7

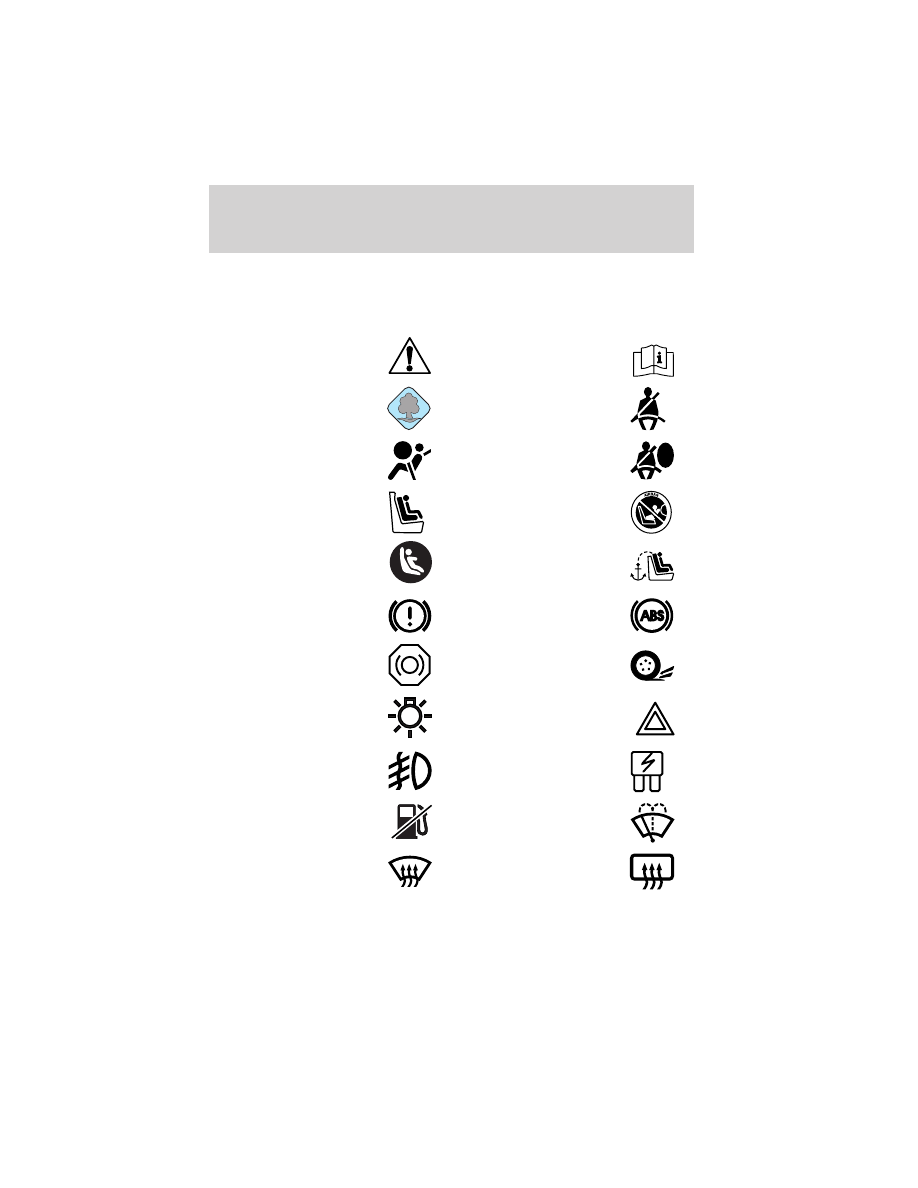

These are some of the symbols you may see on your vehicle.

Vehicle Symbol Glossary

Safety Alert

See Owner’s Guide

Protecting the
Environment

Fasten Safety Belt

Air Bag-Front

Air Bag-Side

Child Seat

Child Seat Installation
Warning

Child Seat Lower
Anchor

Child Seat Tether
Anchor

Brake System

Anti-Lock Brake System

Brake Fluid -
Non-Petroleum Based

Traction Control

Master Lighting Switch

Hazard Warning Flasher

Fog Lamps-Front

Fuse Compartment

Fuel Pump Reset

Windshield Wash/Wipe

Windshield
Defrost/Demist

Rear Window
Defrost/Demist

Introduction

8

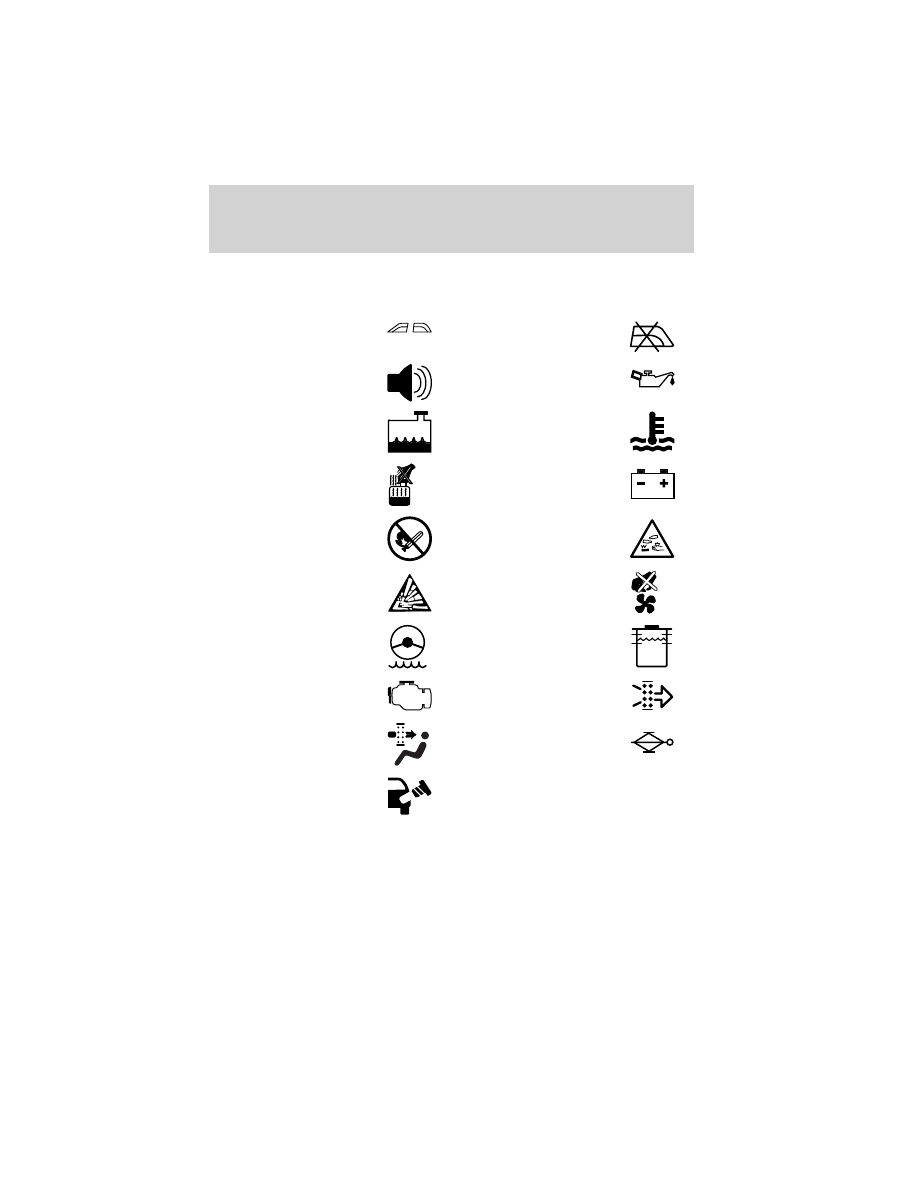

Vehicle Symbol Glossary

Power Windows

Power Window Lockout

Personal Alarm System
Feature

Engine Oil

Engine Coolant

Engine Coolant
Temperature

Do Not Open When Hot

Battery

Avoid Smoking, Flames,
or Sparks

Battery Acid

Explosive Gas

Fan Warning

Power Steering Fluid

Maintain Correct Fluid
Level

MAX

MIN

Emission System

Engine Air Filter

Passenger Compartment
Air Filter

Jack

Check fuel cap

INFORMATION ABOUT THIS GUIDE

The information found in this guide was accurate at the time of printing.
Mazda may change the contents without notice.

Introduction

9

C

0

1

2

3

4

5

6

RPMx1000

ABS

!

BRAKE

CHECK
ENGINE

 CHECK

 FUEL

 CAP

E

F

H

H

H

P

R N D 2 1

THEFT

SPEED
CONT

4WD
HIGH

4WD
LOW

O/D
OFF

L

L

10

MPH

20

50

60 70

30

40

80

90

km/h

0  0  0

10

1

00

1

20

1

0 0 0 0 0 0

40

60

80

100

120

140

160

180

20

DOOR
AJAR

CHECK

GAGE

DIM

OFF

SET

ACC

COAST

OFF

ON

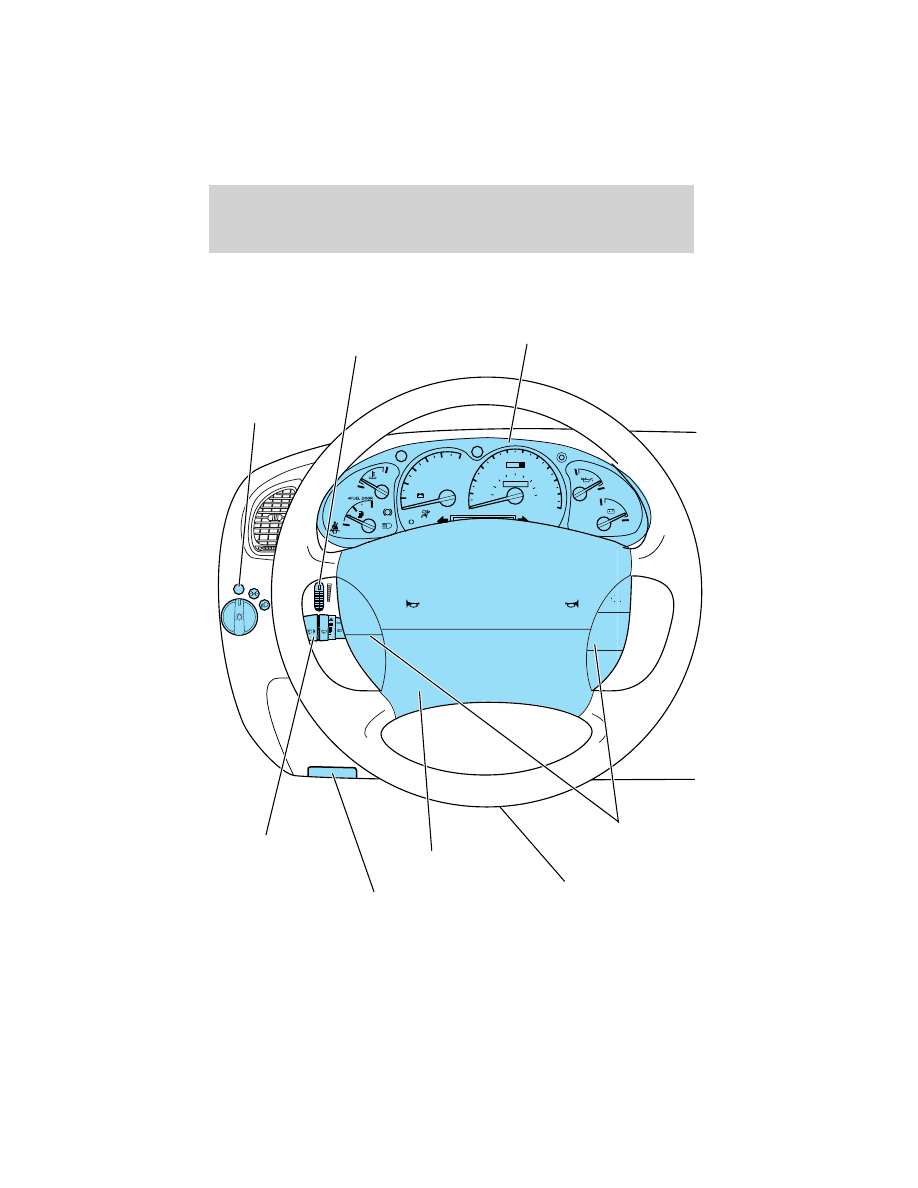

Headlamp control

(pg. 38)

Instrument panel

dimmer/dome light

control

(pg. 39)

Instrument cluster

(pg. 12)

Speed control*

(pg. 53)

Hood release

(pg. 191)

Driver air bag

(pg. 82)

Parking brake release

(pg. 116)

Turn signal and

wiper/washer

control

(pg. 40)

* If equipped

Instrument Cluster

10

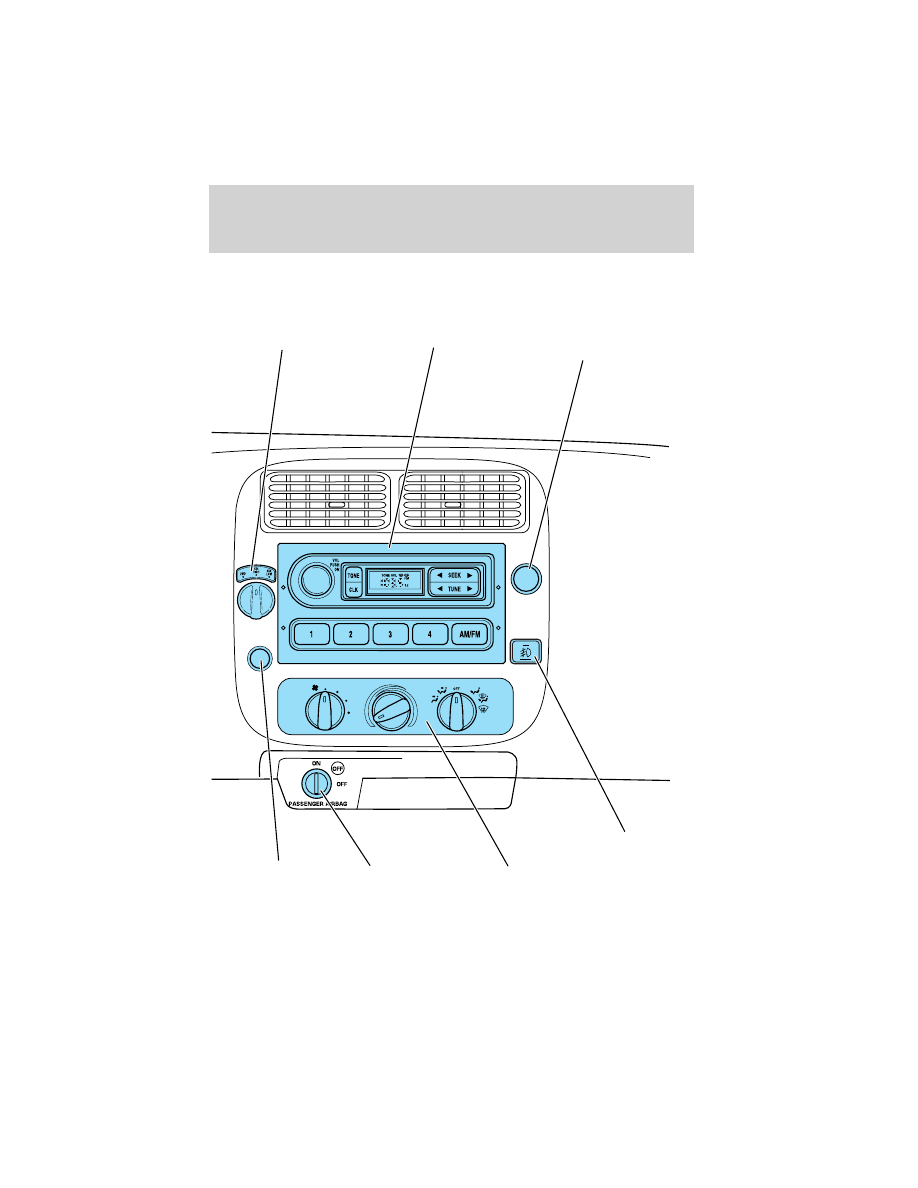

4wd control*

(pg. 125)

Audio system

(pg. 19)

Auxiliary power point

(pg. 49)

Fog lamp control

(pg. 38)

Climate control system

(pg. 35)

Passenger air bag

deactivate switch

(pg. 88)

Cigar lighter

* if equipped

Instrument Cluster

11

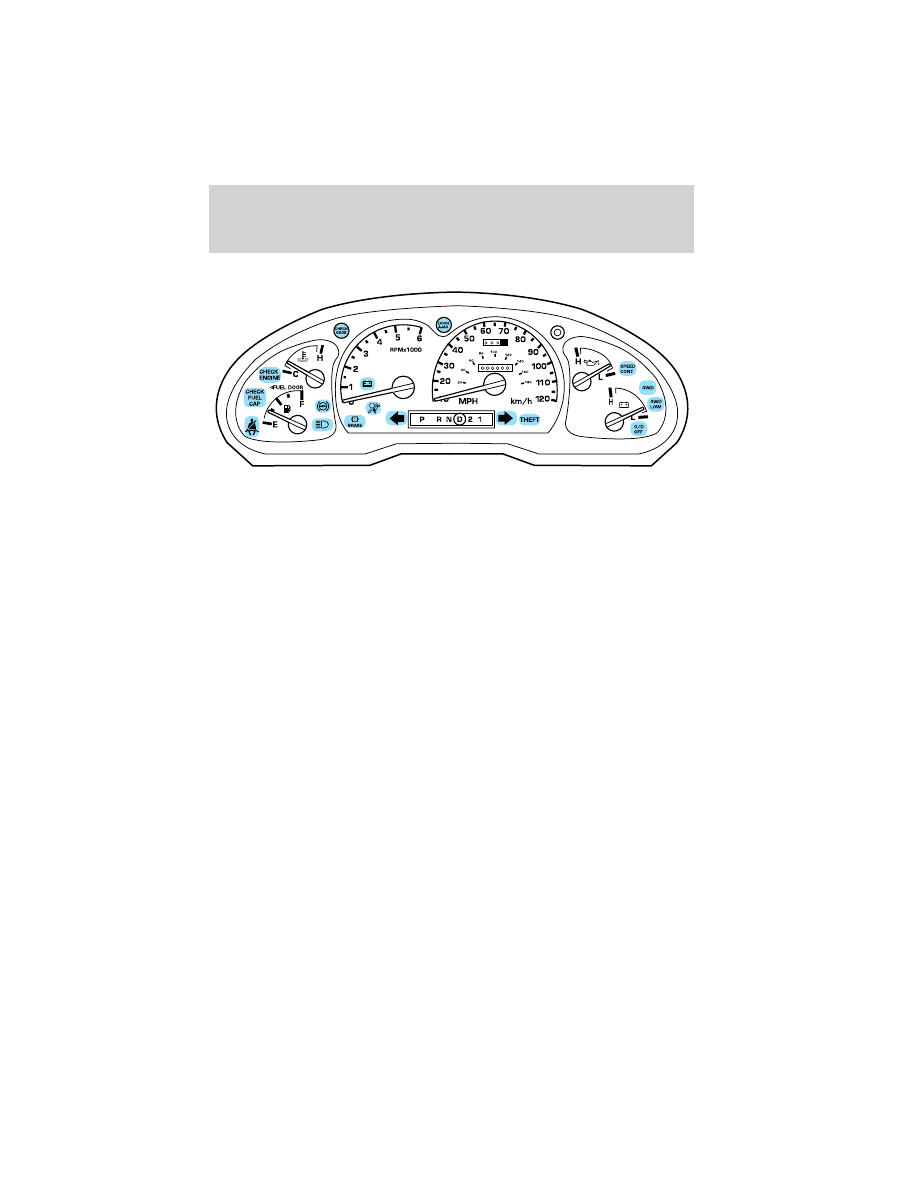

WARNING LIGHTS AND CHIMES

Warning lights and gauges can alert you to a vehicle condition that may
become serious enough to cause expensive repairs. A warning light may
illuminate when a problem exists with one of your vehicle’s functions.
Many lights will illuminate when you start your vehicle to make sure the
bulb works. If any light remains on after starting the vehicle, have the
respective system inspected immediately.

Check engine: Illuminates briefly
to ensure the system is functional. If
it comes on after the engine is
started, one of the engine’s emission
control systems may be
malfunctioning. The light may illuminate without a driveability concern
being noted and will not require towing.

Light turns on (without blinking):

Temporary malfunctions may cause your light to illuminate. Examples
are:

1. The vehicle has run out of fuel.

2. Poor fuel quality or water in the fuel.

3. The fuel cap may not have been properly installed and securely

tightened.

These temporary malfunctions can be corrected by filling the fuel tank
with high quality fuel of the recommended octane and/or properly
installing and securely tightening the fuel cap. After three driving cycles
without these or any other temporary malfunctions present, the light
should turn off. (A driving cycle consists of a cold engine startup
followed by mixed city/highway driving.) No additional vehicle service is
required.

CHECK

ENGINE

Instrument Cluster

12

If the light remains on, have your vehicle serviced at the first available
opportunity.

NOTE: The

CHECK

ENGINE

light will illuminate if vehicle refueling is conducted

with the engine running.

WARNING: Never refuel vehicle with the engine running.

Light is blinking:

Engine misfire is occurring which could damage your catalytic converter.
You should drive in a moderate fashion (avoid heavy acceleration and
deceleration) and have your vehicle serviced at the first available
opportunity.

WARNING: Under engine misfire conditions, excessive exhaust
temperatures could damage the catalytic converter, the fuel
system, interior floor coverings or other vehicle components,
possibly causing a fire.

Check Fuel Cap: Illuminates when
the fuel cap is not installed
correctly. Check the fuel cap for
proper installation. When the fuel
filler cap is properly re-installed, the
light(s) will turn off after a period of normal driving. Continuing to
operate the vehicle with the check fuel cap light on, or a mis-installed
fuel cap can activate the Check Engine warning light.

It may take a long period of time for the system to detect an
improperly installed fuel filler cap.

For more information, refer to Fuel filler cap in the Maintenance and
specifications chapter.

Brake system warning light: To
confirm the brake system warning
light is functional, it will
momentarily illuminate when the
ignition is turned to the ON position
when the engine is not running, or in a position between ON and START,
or by applying the parking brake when the ignition is turned to the ON
position. If the brake system warning light does not illuminate at this
time, seek service immediately from your dealership. Illumination after
releasing the parking brake indicates low brake fluid level and the brake
system should be inspected immediately by your servicing dealership.

CHECK

FUEL

CAP

!

BRAKE

Instrument Cluster

13

WARNING: Driving a vehicle with the brake system warning
light on is dangerous. A significant decrease in braking
performance may occur. It will take you longer to stop the
vehicle. Have the vehicle checked by your dealer immediately.

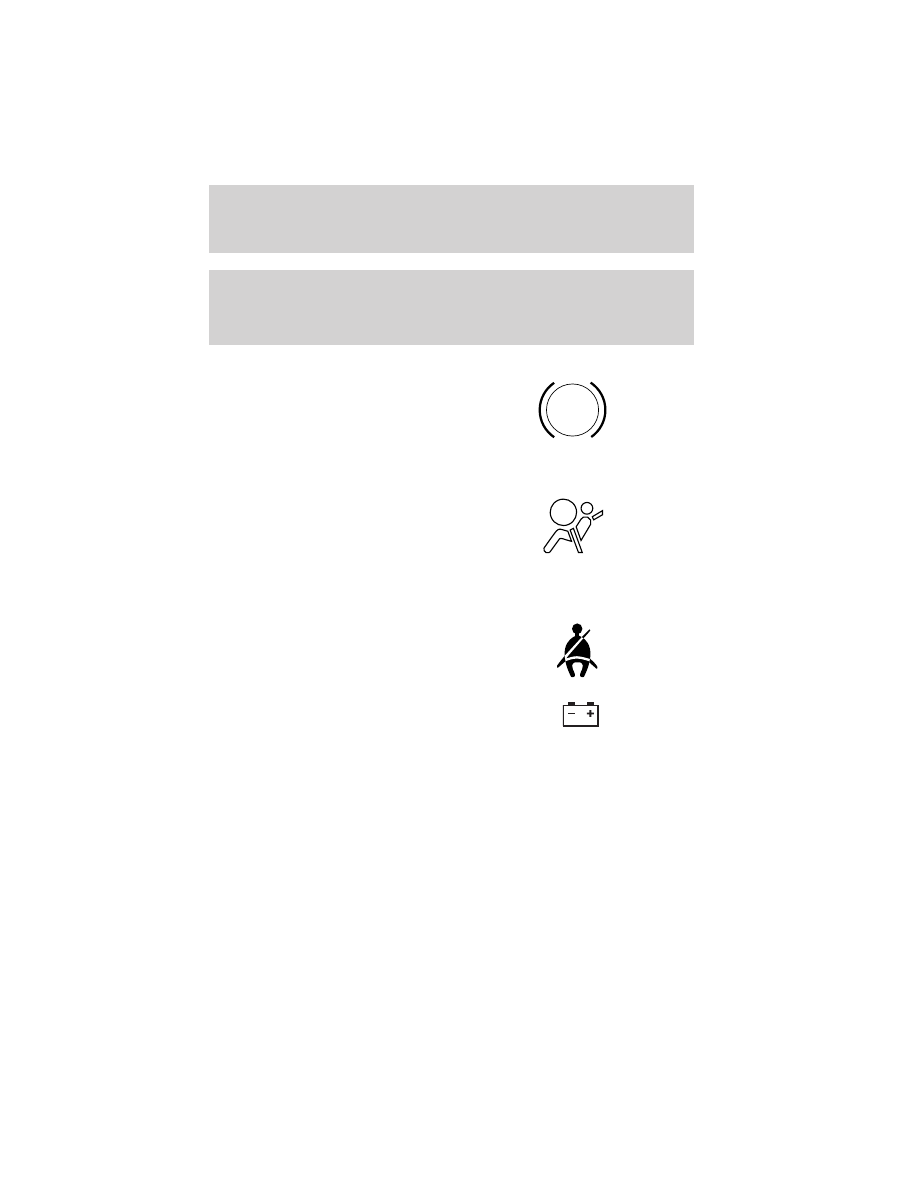

Anti-lock brake system: If the
ABS light stays illuminated or
continues to flash, a malfunction has
been detected, have the system
serviced immediately. Normal
braking is still functional unless the brake warning light also is
illuminated.

Air bag readiness: If this light fails
to illuminate when ignition is turned
to ON, continues to flash or remains
on, have the system serviced
immediately. A chime will also
sound when a malfunction in the supplemental restraint system has been
detected.

Safety belt: Reminds you to fasten
your safety belt. A chime will also
sound to remind you to fasten your
safety belt. Refer to the Seating
and safety restraints chapter.

Charging system: Illuminates when
the battery is not charging properly.

Check gage: Illuminates when any
of the following conditions has
occurred:
• The engine coolant temperature

is high.

• The engine oil pressure is low.
• The fuel gauge is at or near empty.

ABS

CHECK

GAGE

Instrument Cluster

14

Door ajar: Illuminates when the
ignition is in the ON position and
any door is open.

Overdrive off (if equipped):
Illuminates when the overdrive
function has been turned OFF using
the transmission control switch
(TCS).

If the light does not come on or the light flashes steadily, have
your vehicle serviced as soon as possible, damage to the
transmission could occur.

Four wheel drive low (if
equipped): Illuminates when
four-wheel drive low is engaged.

NOTE: If the light continues to
flash have the system serviced.

Four wheel drive high (if
equipped): Illuminates when
four-wheel drive high is engaged.

NOTE: If the light continues to
flash have the system serviced.

Anti-theft system: Flashes when
the Securilock

y Passive Anti-theft

System has been activated.

Speed control: Illuminates when
the speed control is engaged. Turns
off when the speed control system
is disengaged.

Turn signal: Illuminates when the
left or right turn signal or the
hazard lights are turned on. If the
indicators stay on or flash faster, check for a burned out bulb.

High beams: Illuminates when the
high beam headlamps are turned on.

DOOR

AJAR

O/D

OFF

4WD

LOW

SPEED

CONT

Instrument Cluster

15

Key-in-ignition warning chime: Sounds when the key is left in the
ignition in the OFF/LOCK or ACC position and the driver’s door is
opened.

Headlamps on warning chime: Sounds when the headlamps or parking
lamps are on, the ignition is off (and the key is not in the ignition) and
the driver’s door is opened.

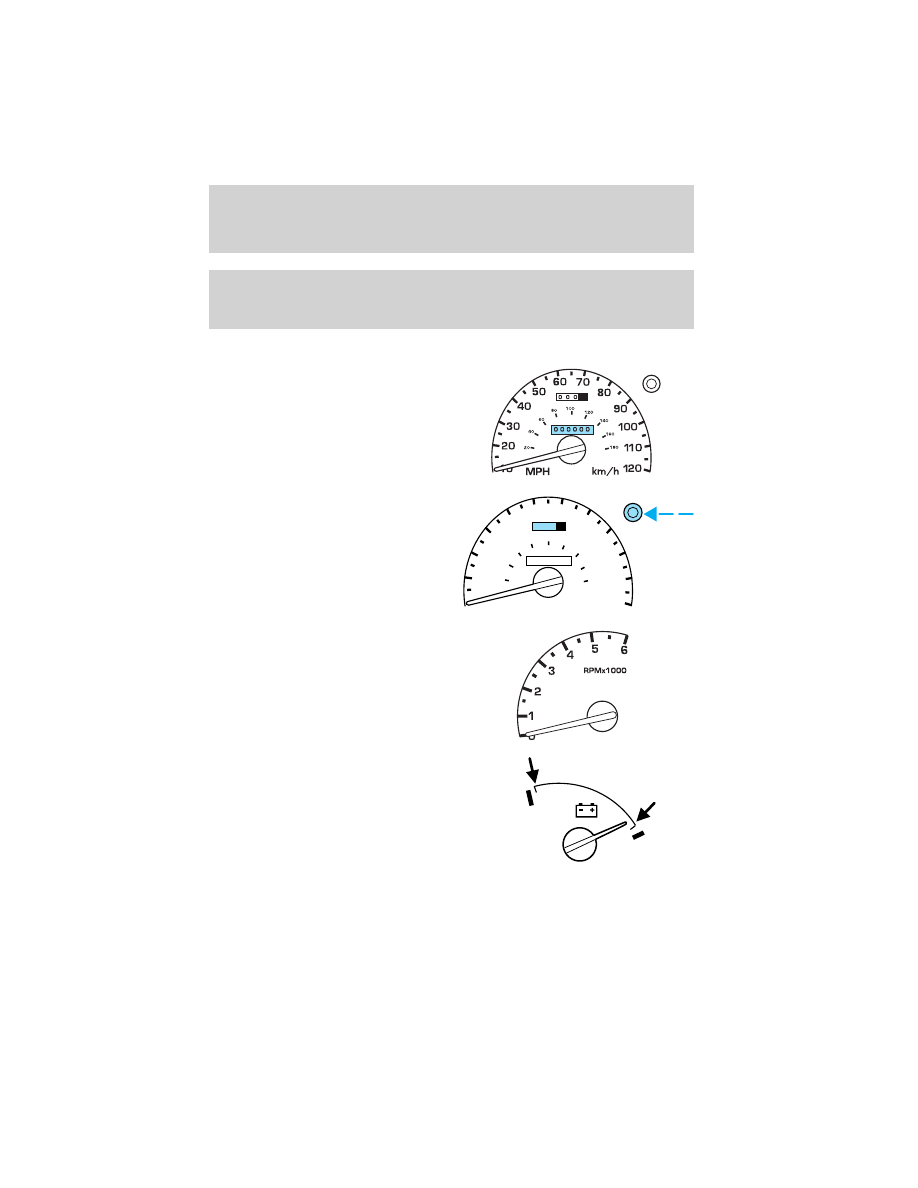

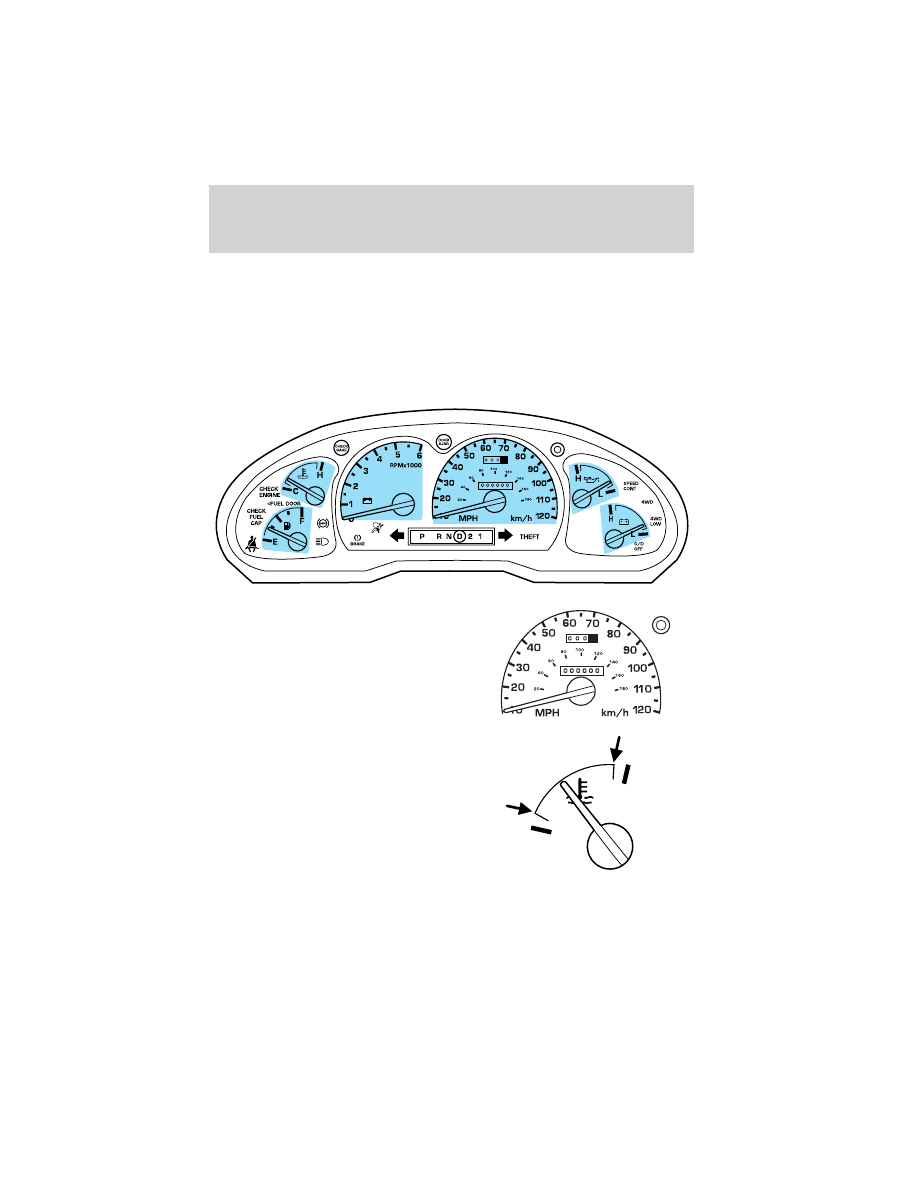

GAUGES

Speedometer: Indicates the
current vehicle speed.

Engine coolant temperature
gauge: Indicates engine coolant
temperature. At normal operating
temperature, the needle will be in
the normal range (between “H” and
“C”). If it enters the red section,
the engine is overheating. Stop
the vehicle as soon as safely
possible, switch off the engine
and let the engine cool.

Refer to Engine coolant in the Maintenance and specifications
chapter.

C

H

Instrument Cluster

16

WARNING: Never remove the coolant reservoir cap and/or the
radiator cap while the engine is running or hot, this may result
in serious burns.

Odometer: Registers the total
kilometers (miles) of the vehicle.

Trip odometer: Registers the
kilometers (miles) of individual
journeys. To reset, depress the
control button.

Tachometer: Indicates the engine
speed in revolutions per minute.
Driving with your tachometer
pointer continuously at the top of
the scale may damage the engine.

Battery voltage gauge: Indicates
the battery voltage when the
ignition is in the ON position. If the
pointer moves and stays outside the
normal operating range (as
indicated by arrows), have the
vehicle’s electrical system checked
as soon as possible.

10

MPH

20

50

60 70

30

40

80

90

km/h

0  0  0

10

1

00

1

20

1

0 0 0 0 0 0

40

60

80

100

120

140

160

180

20

L

H

Instrument Cluster

17

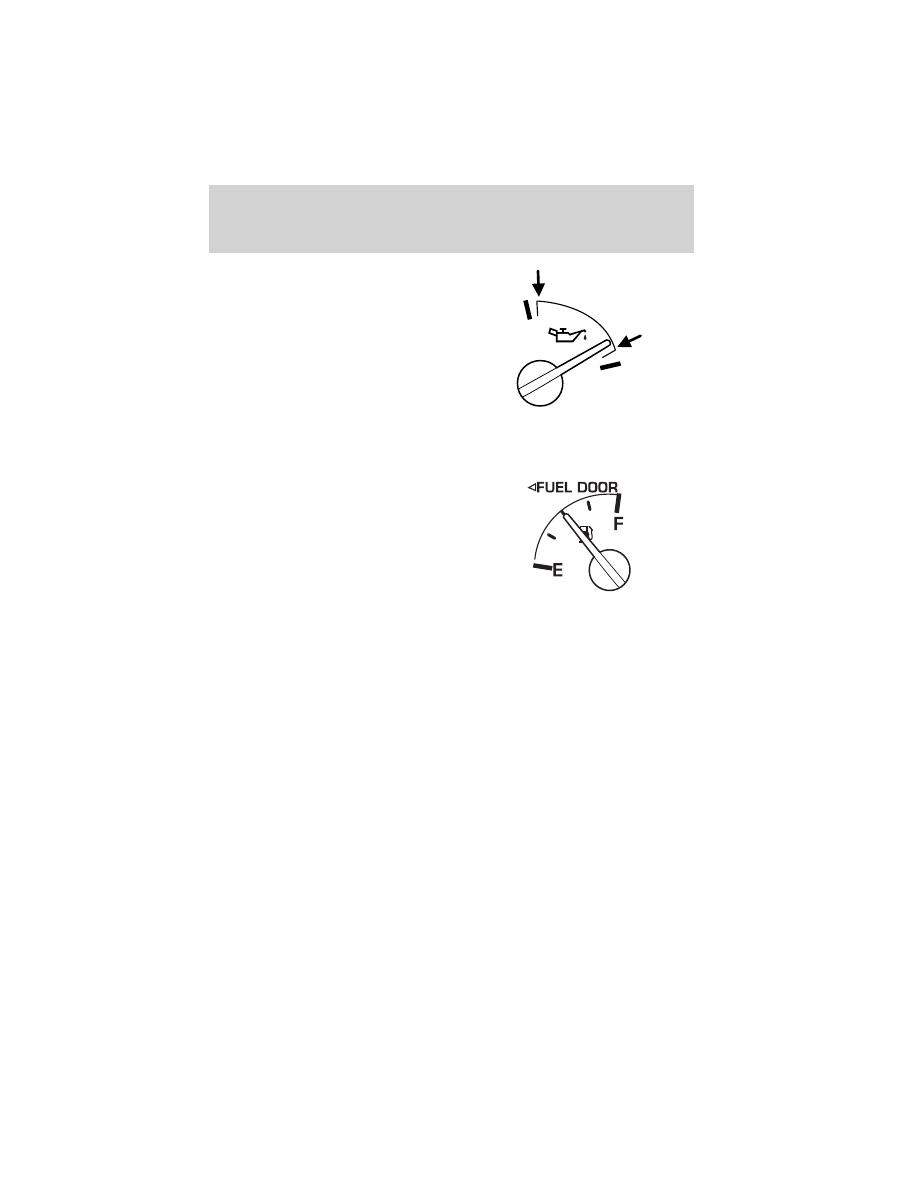

Engine oil pressure gauge:
Indicates engine oil pressure. At
normal operating temperature, the
needle will be in the normal range
(the area between the “L” and “H”);
if the needle goes below the
normal range, stop the vehicle as
soon as safely possible and
switch off the engine
immediately. Check the oil level.
Add oil if needed (refer to Engine oil in the Maintenance and
Specifications chapter). If the oil level is correct, have your vehicle
checked by your authorized Mazda dealership.

Fuel gauge: Displays approximately
how much fuel is in the fuel tank.
The fuel gauge may vary slightly
when the vehicle is in motion or on
a grade.

When refueling the vehicle from
empty indication, the amount of fuel
that can be added will be less than
the advertised capacity due to the reserve fuel.

NOTE: The FUEL DOOR icon and arrow indicates which side of the
vehicle the fuel filler door is located.

H

L

Instrument Cluster

18

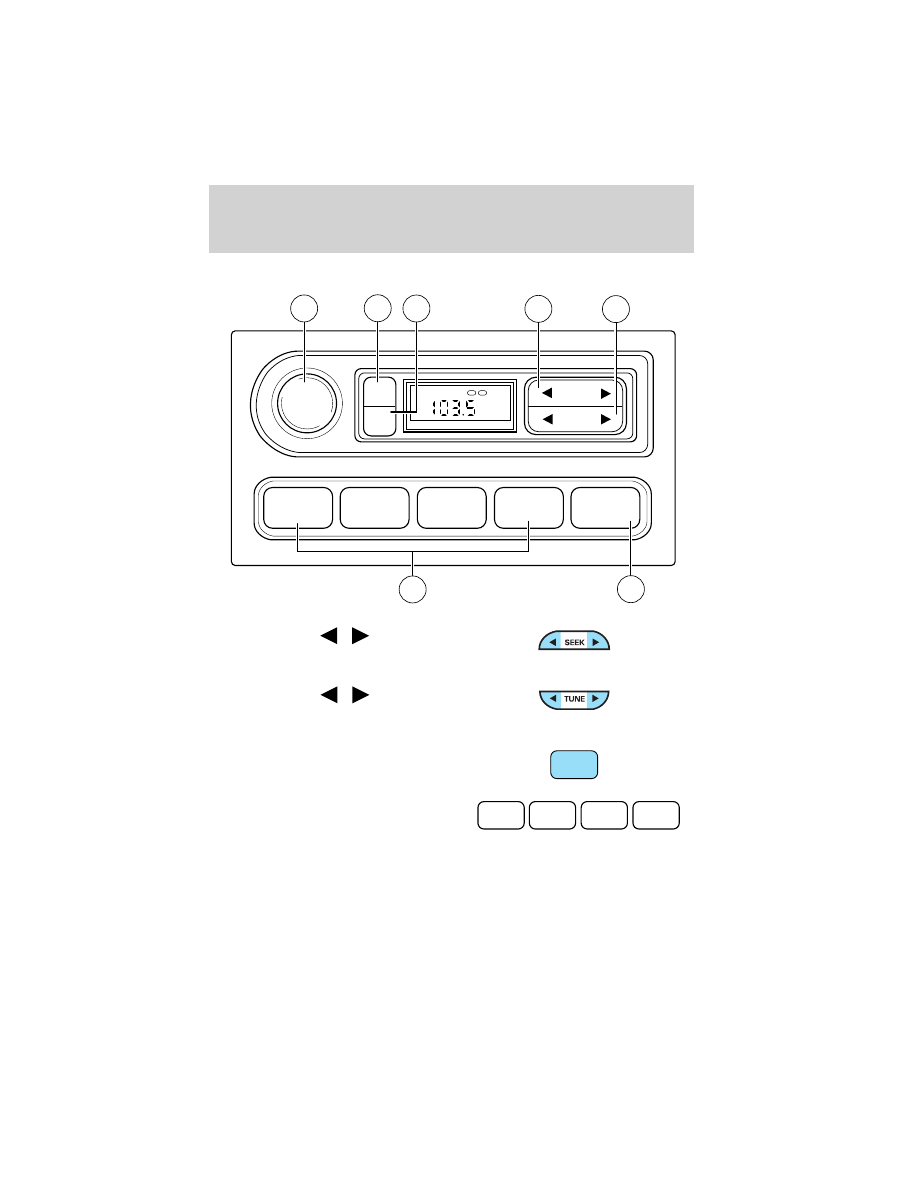

AM/FM STEREO

1. Seek: Press

/

to find the

next strong station down/up the
frequency band.

2. Tune: Press

/

to

manually change radio
frequency down/up.

3. AM/FM: Press to choose a

frequency band in radio mode.

4. Memory preset buttons: To

set a station: Select frequency
band AM/FM; tune to a station,
press and hold a preset button until sound returns.

1

2

3

4

AM/FM

SEEK

TONE

CLK

TUNE

TONE VOL

12

FM

ST

DX

VOL

PUSH

ON

5

3

6

7

4

1

2

AM/FM

1

2

3

4

Entertainment Systems

19

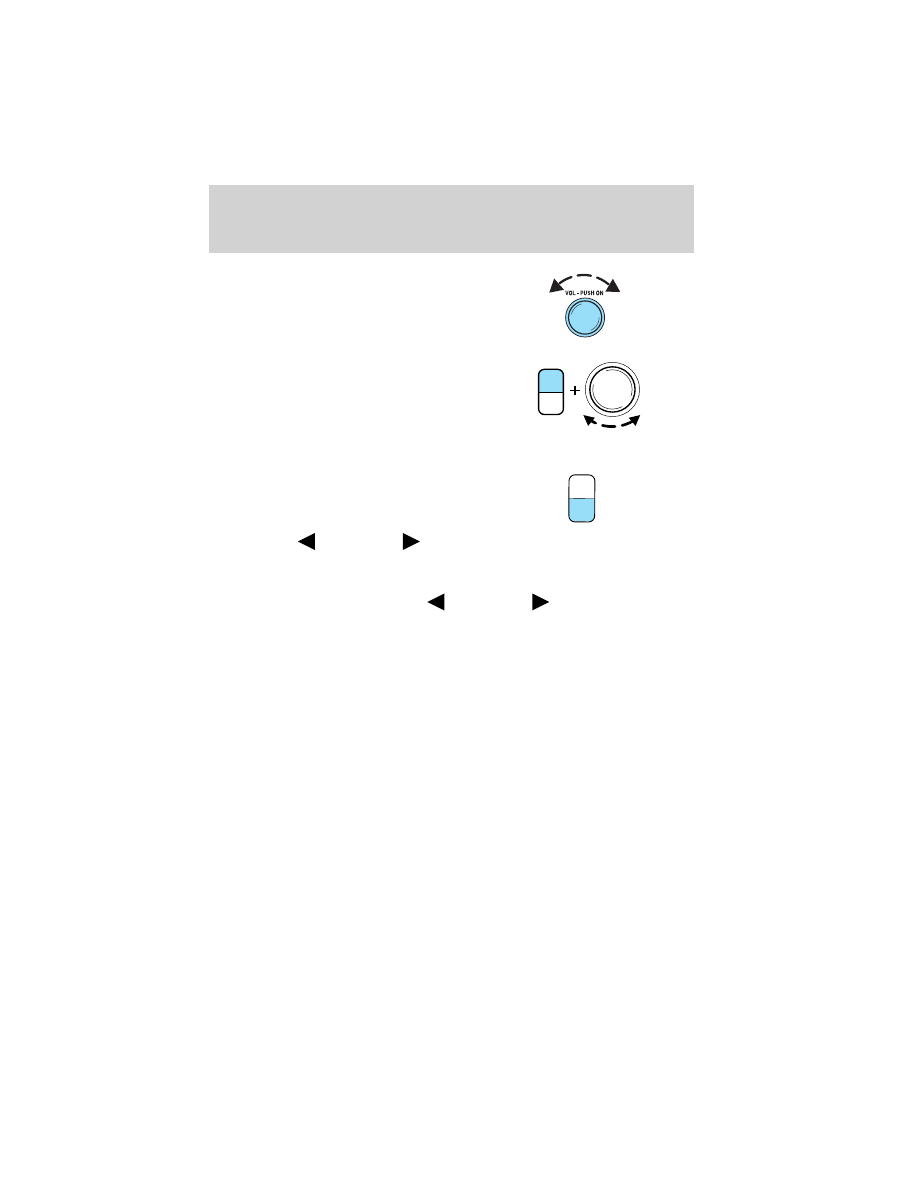

5. Power/volume: Press to turn

ON/OFF; turn to increase or
decrease volume levels.

6. Tone: Press TONE until the

desired level — Bass, Treble,
Fade appears on the display.
Turn the volume control to
raise/lower the levels, or to
move the audio sound from the
right to left or the front to back (if equipped).

7. CLK (Clock): To set the hour,

press and hold CLK until
CLOCK SET appears in the
display. Press SEEK to
decrease

or increase

the hours.

To set the minute, press and hold CLK until CLOCK set appears in the
display. Press TUNE to decrease

or increase

the minutes.

TONE

CLK

VOL

PUSH

ON

TONE

CLK

Entertainment Systems

20

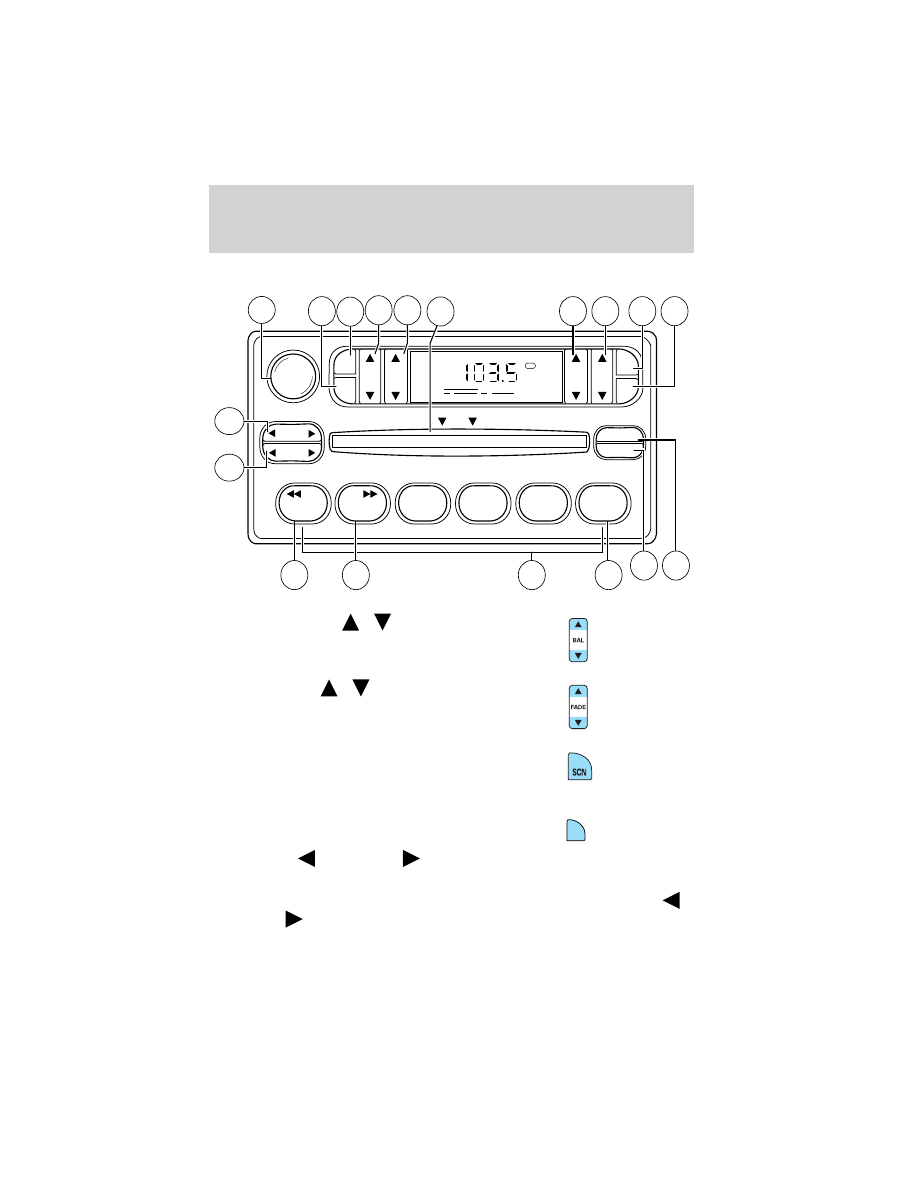

AM/FM STEREO / SINGLE CD RADIO

1. Balance: Press

/

to shift

sound to the left/right speakers.

2. Fade: Press

/

to shift

sound to the front/rear
speakers.

3. SCN (Scan): Press to hear a

brief sampling of all listenable
stations or CD tracks. Press
again to stop.

4. CLK: To set the hour, press and

hold CLK and press SEEK to
decrease

or increase

the hours.

To set the minute, press and hold CLK and press TUNE to decrease
or increase

the minutes.

BASS

CD

TREB

BAL

FADE

SCN

CLK

AM

FM

VOL - PUSH ON

SEEK

EJ

COMP

DISC

DISCS

TUNE

1

2

3

4

5

6

FM1

ST

SHUFFLE

CD

CD

14 15 16 17 18

1

2

3

4

13

6

5

8

12

11

7

9

10

CLK

Entertainment Systems

21
