Mazda 626 GE, 626 GF. Руководство - часть 74

• Нажимая изнутри, вытолкнуть выключатель

замка -6-.

• Снять трос -7- привода замка с выключа-

теля.

Установка

• Надеть трос привода замка на выключатель

и вставить выключатель в отверстие на за-

дней двери.

• Закрепить выключатель замка фиксатором

крепления. Фиксатор должен защелкнуться в

цилиндр и обеспечивать его прочное крепле-

ние.

• Соединить штекерный разъем -4-.
• Установить замок в заднюю дверь и затянуть

винты (25 Нм).

• Установить и закрепить фиксаторами нижний

облицовочный элемент задней двери.

• Закрепить внутреннюю ручку.
• Осторожно закрыть заднюю дверь и прове-

рить, хорошо ли работает замок; находится

ли дверь в закрытом положении под силь-

ным натяжением. При необходимости отре-

гулируйте положение держателя замка.

• Подсоединить провод к отрицательному (-)

выводу аккумулятора. При необходимости

ввести спец. код в радиоприемник и устано-

вить время на часах.

Снятие и  у с т а н о в к а  з а д н е й  д в е р и

Автомобили выпуска с 08/97 с

кузовом универсал

Снятие

• При выключенном зажигании отсоединить

провод от отрицательного (-) полюсного вы-

вода аккумуляторной батареи.

Внимание. Если радиоприемник снабжен

спец. кодом (для предотвращения краж), он

при отсоединении проводов от выводов акку-

мулятора будет сброшен. Отличительным

признаком радиоприемников данного типа

является слово "CODE" на панели управлений

либо значок ключа красного цвета. Радиопри-

емник может быть введен в эксплуатацию то-

лько после введения спец. кода. Поэтому за-

ранее, до отключения аккумуляторной бата-

реи, необходимо узнать спец. код.

• При необходимости снять задний спойлер.

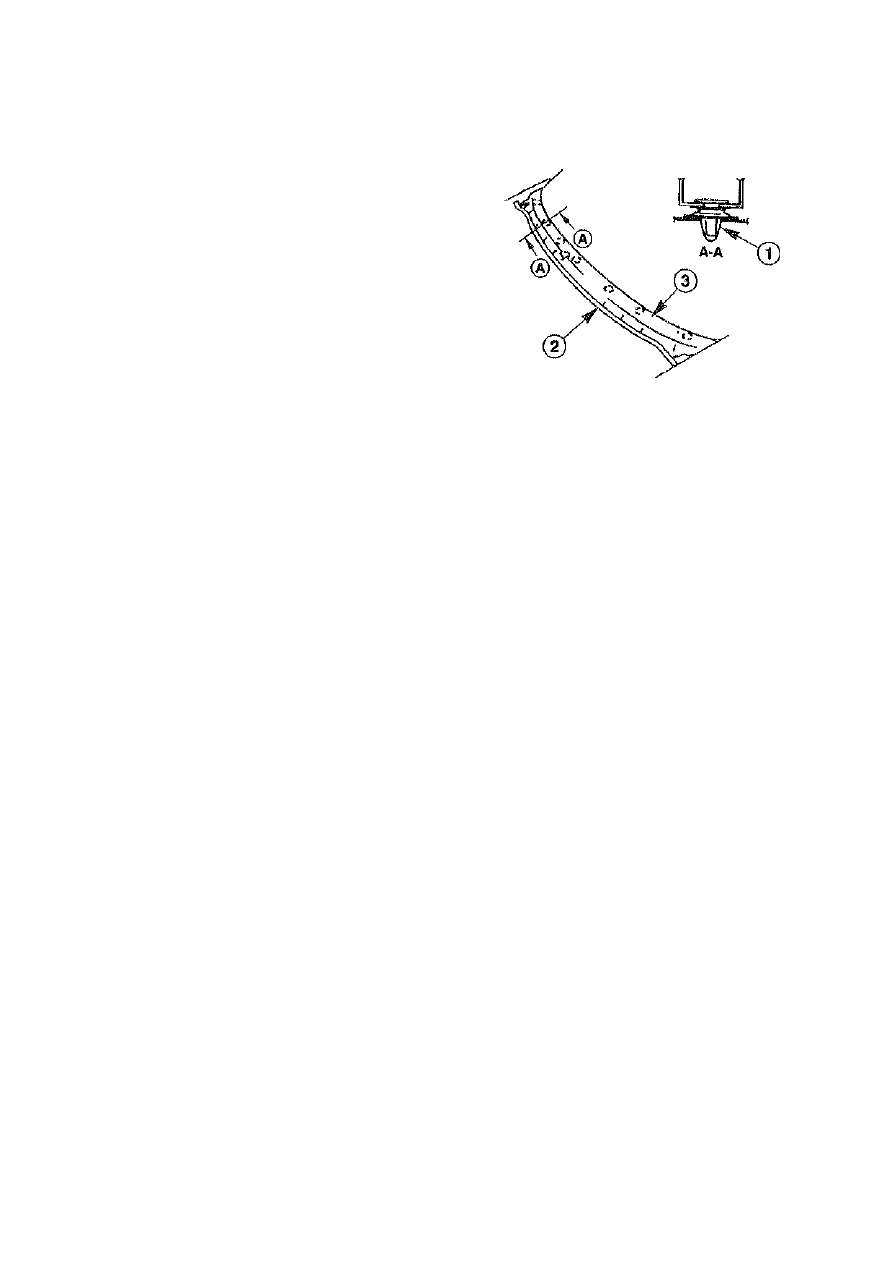

• Снять в задней части салона обшивку

крыши. Для этого нужно вынуть -3- разжи-

мных фиксатора  - I - и осторожно вытянуть

обшивку крыши -2- из уплотнителя задней

двери.

Внимание. Обшивка крыши должна оста-

ться сбоку закрепленной в облицовочном

элементе окна задка кузова. При сня-

тии/установке задней двери не обязательно

снимать внутренний облицовочный элемент

задней двери.

• Разъединить электрические штекерные сое-

динения и отсоединить шланги стеклоомыва-

теля от муфты.

Внимание. При снятии будьте осторожны,

не повредите обшивку крыши. Обшивка

крыши может иметь острые края. При необ-

ходимости обклеить края изоляционной лен-

той или работать в перчатках.

• Вынуть из кузова гибкие шланги.

Примечание. Для демонтажа резинового

фланца лучше всего использовать спец.

приспособление Hazet 1965-20. Осторожно

вытянуть из отверстий соединитель провода

со штекерными разъемами.

• Отметить (обвести чертилкой) положение

гаек крепления по отношению к шарнирам.

• Открыть заднюю дверь. Помощник должен

ее удерживать в таком положении.

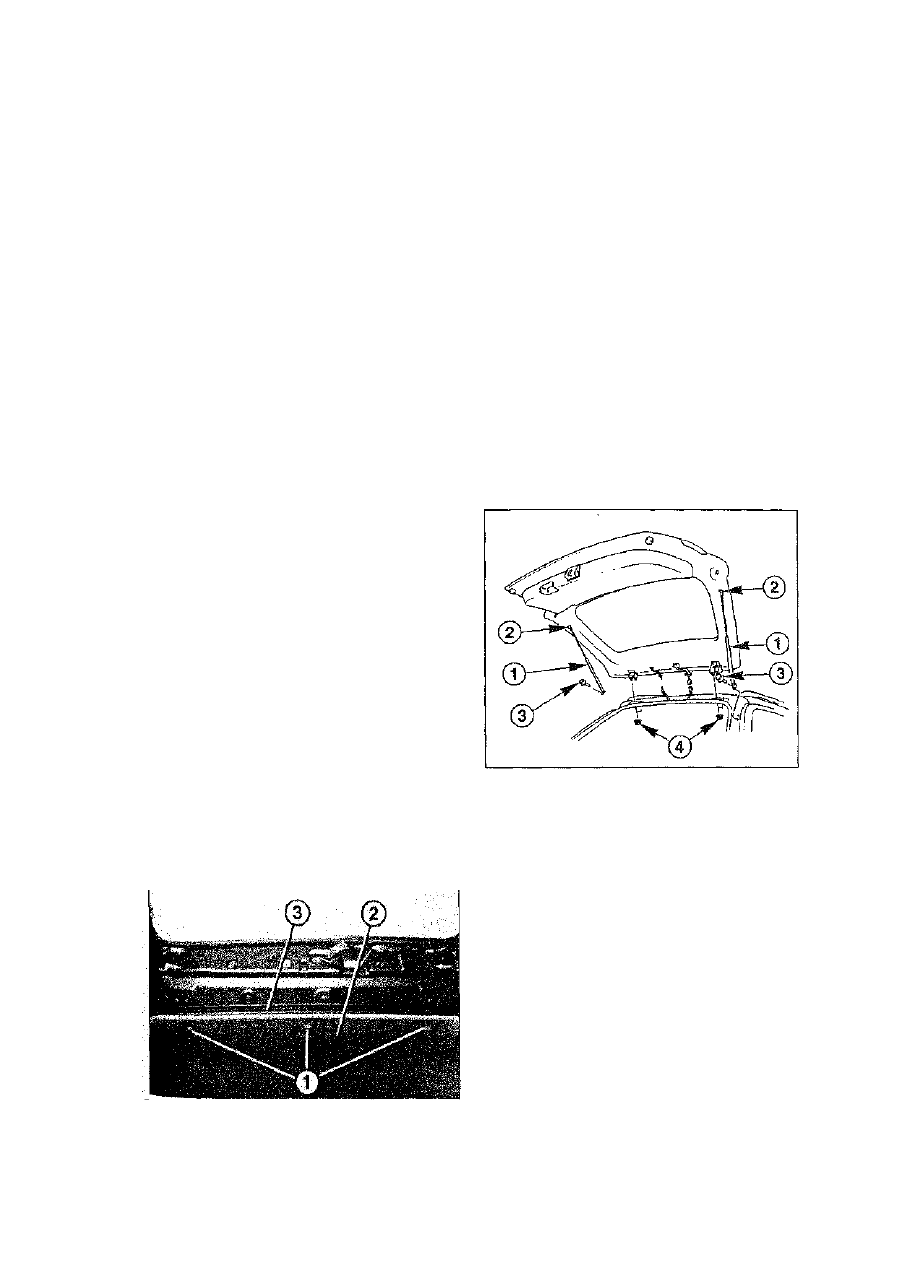

• Снять газонаполненный амортизатор  - 1 - .

Для этого следует отвернуть амортизатор.

Если амортизатор должен быть снят цели-

ком, следует вывернуть из кузова винты -3-

и снять амортизатор.

• Открутить гайки крепления шарниров к за-

дней двери -4- и снять вместе с помощни-

ком дверь.

Установка

• Установить дверь на шарниры и слегка за-

крутить гайки.

• Совместить заднюю дверь со сделанными во

время снятия отметками и затянуть гайки (20

Нм).

• Установить газонаполненный амортизатор  - 1 - .

Для этого следует закрепить амортизатор к

задней двери и при необходимости заве-

301

рнуть винты -3- (если амортизатор снимался

целиком) (10 Нм).

• Продеть в отверстия кузова шланг стеклоомы-

вателя и электрические соединительные про-

вода. Восстановить все штекерные соедине-

ния и надеть шланг стеклоомывателя.

Внимание. При установке будьте осторо-

жны. Обивка крыши может иметь острые

края. При необходимости обклейте изоляци-

онной лентой края или работайте в перча-

тках.

• Установить в монтажное отверстие резино-

вые фланцы гибких соединений.

• Вставить край обивки в верхний уплотнитель

задней двери. Закрепить обивку с помощью

разжимных фиксаторов.

• Осторожно закрыть заднюю дверь. Прове-

рить, свободно ли закрывается задняя

дверь; параллельно ли прилегающим дета-

лям идет воздушный зазор. При необходи-

мости отрегулируйте положение задней

двери.

• Установить на автомобиль задний спойлер

(если он был снят).

• Подсоединить провод к отрицательному (-)

выводу аккумулятора. При необходимости

введите спец. код в радиоприемник и уста-

новите время на часах.

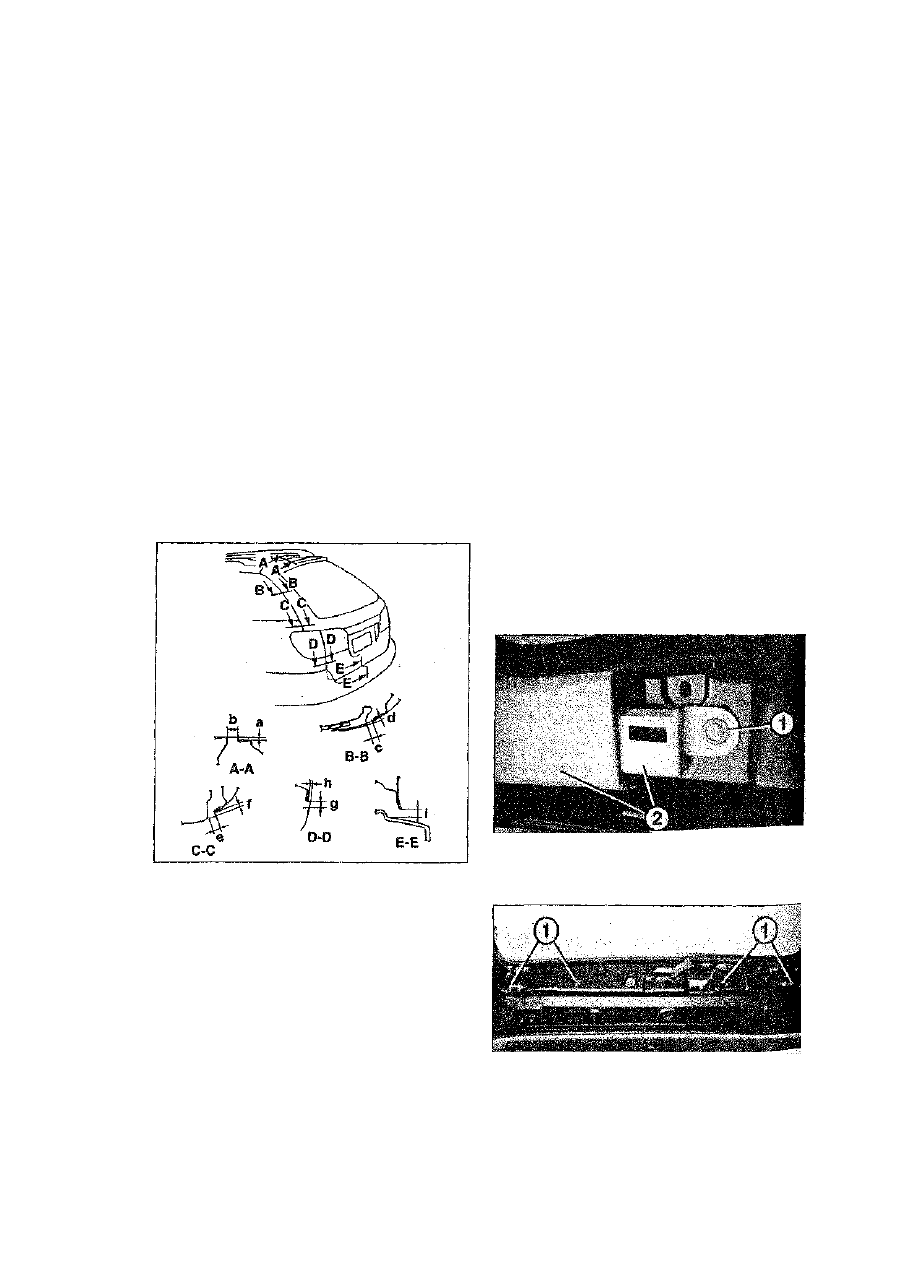

Регулирование

* Ослабить гайки крепления шарниров. Пере-

мещая заднюю дверь, отрегулировать зазор:

а = -0,5 - 1,5 мм

b = 7,2 - 9,2 мм

с = 4,5 - 8,55 мм

d = -2,0 - 2,0 мм

е = 4,5 - 7,5 мм

f = -1,2- 1,2 мм

g = 3,2 - 6,8 мм

h = -1,8 - 1,8 мм

i = 5,5 - 9,5 мм

• При плохой работе замка задней двери, если

в закрытом положении дверь находится под

сильным натяжением, при наличии большого

люфта двери ослабить винты крепления дер-

жателя замка и переместить его в нужном

направлении.

• Затянуть винты крепления держателя замка

(25 Нм).

Снятие и  у с т а н о в к а  з а д н е г о  с п о й л е р а

Автомобили выпуска с 08/97 с

кузовом универсал

На автомобилях данного типа спойлер сле-

дует демонтировать в случае снятия централь-

ного фонаря сигнала торможения или жиклера

стеклоомывателя заднего стекла.
Снятие

• При выключенном зажигании отсоединить

провод от отрицательного (-) полюсного вы-

вода аккумуляторной батареи.

Внимание. Если радиоприемник снабжен

спец. кодом (для предотвращения краж), он

при отсоединении проводов от выводов акку-

мулятора будет сброшен. Отличительным

признаком радиоприемников данного типа

является слово "CODE" на панели управления

либо значок ключа красного цвета. Радиопри-

емник может быть введен в эксплуатацию то-

лько после введения спец. кода. Поэтому за-

ранее, до отключения аккумуляторной бата-

реи, необходимо узнать спец. код.

• Отсоединить от фиксаторов верхний облицо-

вочный элемент (обивку) задней двери и

снять его с автомобиля.

• Снять расположенные слева и справа вер-

хние разжимные фиксаторы  - 1 - бокового

облицовочного элемента обивки задней

двери -2-.

302

• Отсоединить боковой облицовочный элемент

задней двери от фиксаторов и снять его с

автомобиля.

• Открутить 4 гайки -1- и приподнять вверх за-

дний спойлер.

• Снять шланг с жиклера стеклоомывателя за-

днего стекла и разъединить штекерный разъем

центрального фонаря сигнала торможения.

• Снять с автомобиля задний спойлер.

Установка

• Восстановить штекерное соединение и на-

деть шланг стеклоомывателя заднего стекла

на штуцер жиклера.

• Установить на автомобиль задний спойлер

таким образом, чтобы шпильки вошли в

отверстия в задней двери. Закрутить 4 гайки

(6 Нм).

• Закрепить с помощью фиксаторов боковой

облицовочный элемент (обивку) задней

двери.

• Установить в исходное положение верхний

облицовочный элемент (обивку) задней

двери и надавить на него, пока не раздастся

звук защелкнувшихся фиксаторов.

• Подсоединить провод к отрицательному (-)

выводу аккумулятора. При необходимости

ввести спец. код в радиоприемник и устано-

вить время на часах.

Снятие и  у с т а н о в к а  о б т е к а т е л я

Снятие

• Снять рычаги стеклоочистителя.

• Вынуть с помощью спец. приспособления (на-

пример, щипцов Hazet 799-4) фиксаторы  - 1 - .

• При наличии, снять уплотнитель -2-.
• Снять с автомобиля обтекатель -3-.

Установка

• Установить обтекатель на автомобиль и за-

крепить с помощью фиксаторов. Для этого

нужно сильно надавить на фиксаторы (до

щелчка).

• Надеть уплотнитель на кант обтекателя и со-

ответствующего элемента кузова.

303

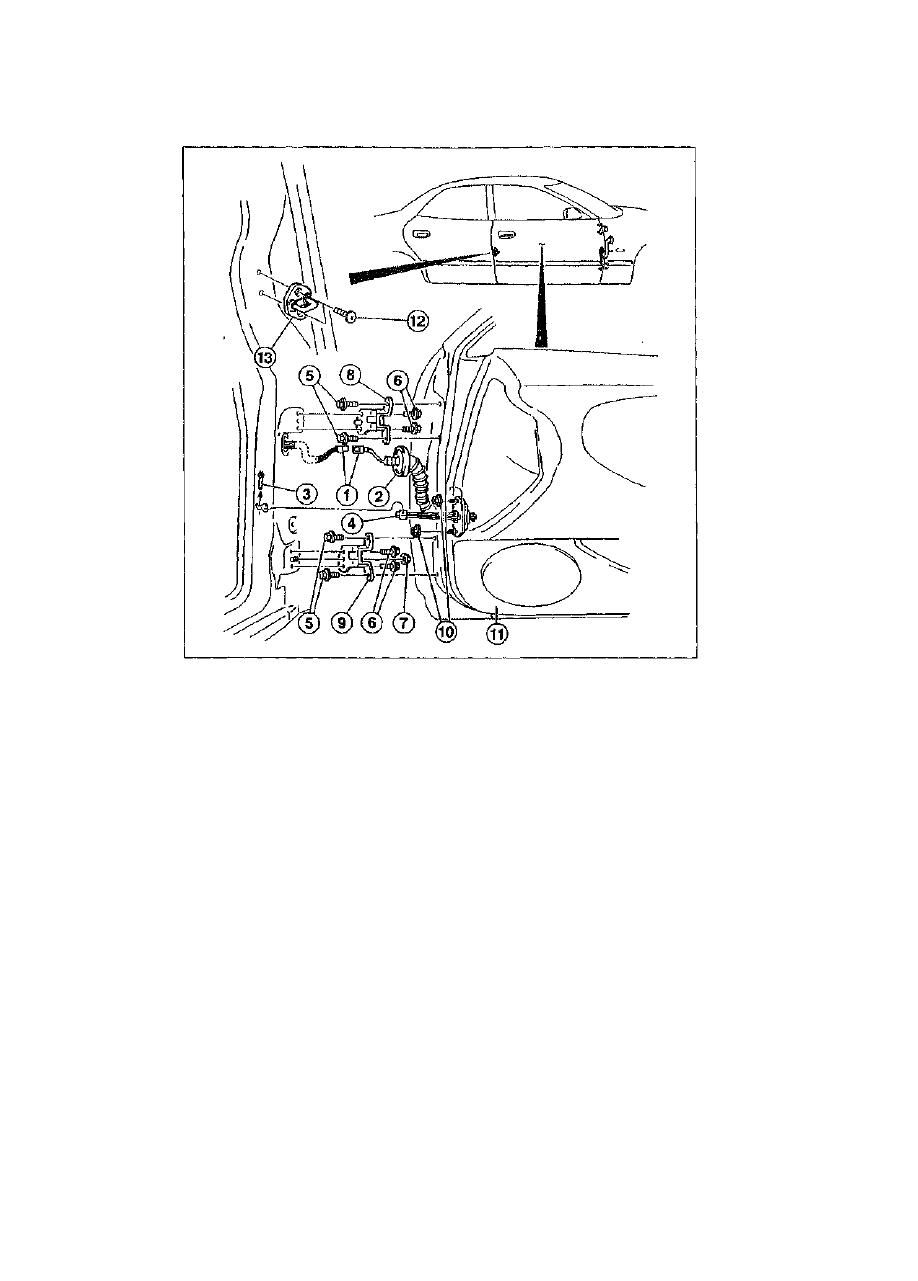

Снятие и установка передней двери

1 - штекерный разъем;

2 - гибкий резиновый

шланг;
3 - штифт ограничи-

теля двери (шарни-

ров);
4 - ограничитель

двери;

5 - винты (25 Нм, 4 шт.);
6 - винты (25 Нм, 4 шт.);
7 - гайка (25 Нм);
8 - верхний дверной

шарнир;

9 - нижний дверной

шарнир;

10 - гайки ограничи-

теля двери (12 Нм);

11 - передняя дверца;

12 - болт Т40(25 Нм);

13 - фиксатор

Примечание. На рисунке изображена две-

рца автомобилей, выпускавшихся с 01/92 по

07/97. Снятие/установка передней дверцы на

автомобилях, выпускаемых с 08/97, не имеет

принципиальных отличий. Специальные ука-

зания по снятию/установке передней дверцы

на автомобилях, производящихся с 08/97, чи-

тайте в конце раздела.

Снятие

• При выключенном зажигании отсоединить

провод от отрицательного (-) полюсного вы-

вода аккумуляторной батареи.

Внимание. Если радиоприемник снабжен

спец. кодом (для предотвращения краж), он

при отсоединении проводов от выводов акку-

мулятора будет сброшен. Отличительным

признаком радиоприемников данного типа

является слово "CODE" на панели управления

либо значок ключа красного цвета. Радиопри-

емник может быть введен в эксплуатацию то-

лько после введения спец. кода. Поэтому за-

ранее, до отключения аккумуляторной бата-

реи, необходимо узнать спец. код.

• Вынуть из двери гибкий резиновый шланг -2-

с помощью спец. приспособления Hazet 1965-

20.

• Разъединить штекерный разъем  - 1 - .
• Вынуть штифт -3- ограничителя двери -4-.

• Подпереть дверцу (например, домкратом).

Подложить под домкрат мягкую подкладку.

Помощник должен поддерживать дверцу.

• Вывернуть винты -5- крепления нижнего ша-

рнира -9- к двери.

• Вывернуть винты -5- крепления верхнего ша-

рнира -8- к двери.

• Вместе с помощником снять дверь -11- и по-

ложить ее на мягкую поверхность.

Установка

• Вместе с помощником установить дверь на

платформу домкрата. Приведя домкрат в

действие, поднять дверь на необходимую

высоту. Закрепить дверь на шарнирах вин-

тами -5- (25 Нм).

• Установить ограничитель в дверь и сверху

ввести штифт.

• Восстановить штекерный разъем и вставить

в отверстие в двери резиновый фланец ги-

бкого шланга.

• Осторожно закрыть дверь. Проверить, пра-

вильно ли входит в зацепление с фиксато-

ром -13- замок двери. В противном случае

нужно ослабить винты -12- и переместить

фиксатор в необходимом направлении.

Отрегулировать положение фиксатора.

3 0 4
