Установка

• Установить защиту крыла. Она должна войти

в паз крыла.

• Закрепить защиту крыла винтами, не забудьте

установить винт -3- с подкладочным клином -2-

• Вывернуть все винты  - 1 -
• Вывернуть винт -3- и снять подкладочный

клин -2-.

• Достать защиту крыла -4- из паза крыла и

при необходимости вытянуть ее из-под ни-

жней защиты картера двигателя.

• Снять защиту крыла с автомобиля.

Примечание. На рисунках изображена за-

щита крыльев автомобилей, выпускаемых с

08/97. На автомобилях, производившихся с

01/92 по 07/96, винты могут располагаться в

других местах. Однако на всех автомобилях

снятие/установка защиты крыльев не имеет

принципиальных отличий.

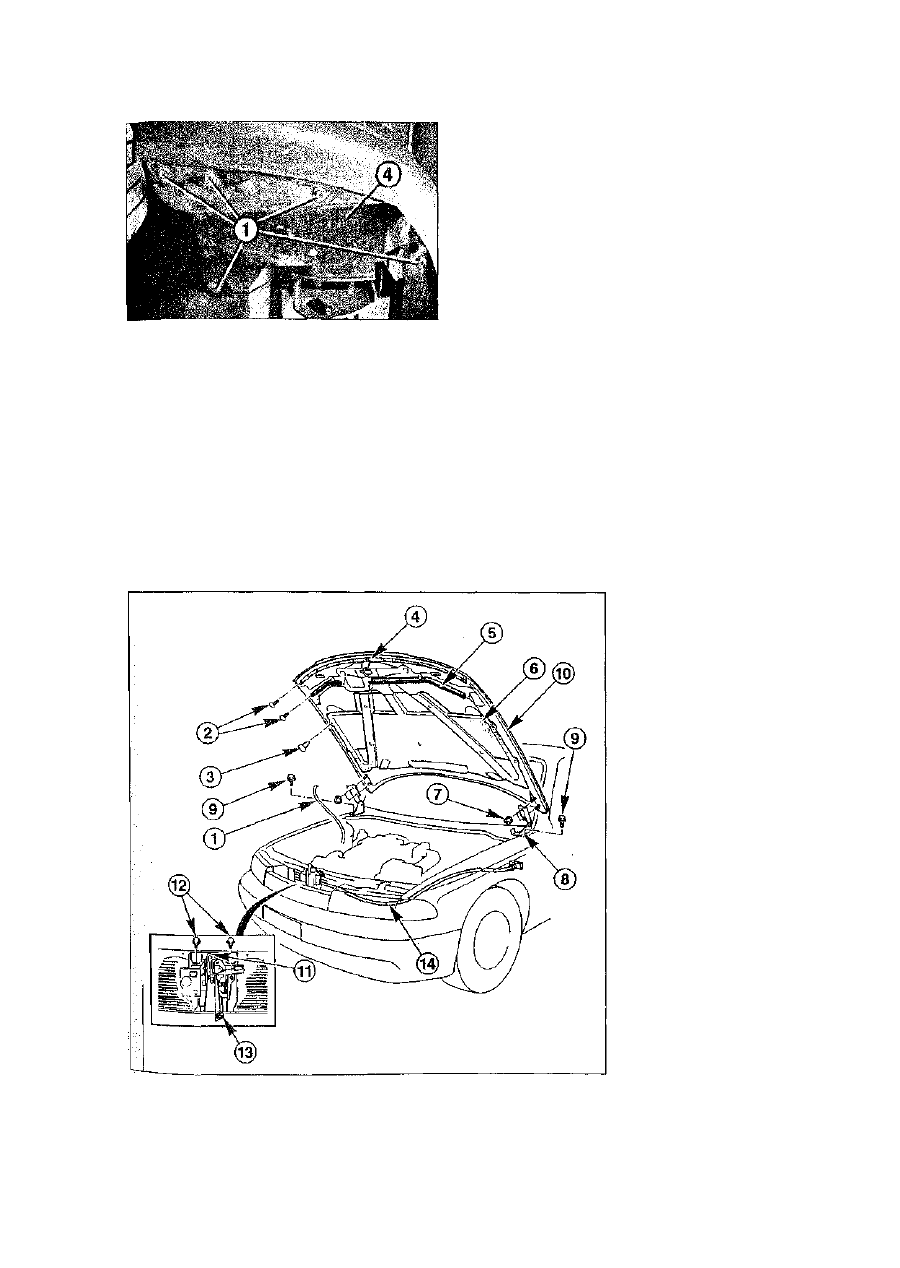

Снятие, установка и регулирование положения капота

Автомобили, выпуска с 01/92 по 07/97

1 - шланг стеклоомыва-

теля;
2 - фиксаторы;

3 - шип;
4 - передняя уплотнитель-

ная пластина;

5 - задняя уплотнительная

пластина;

6 - изоляция капота;

7 - гайки (25 Нм);
8 - шарниры;

9 - винты (25 Нм);

10 - капот;
11 - замок капота;

12- винт (12 Нм);
13 - гайка (12 Нм);
14 - тросовый привод за-

мка капота

293

Примечание. На рисунке изображен капот

автомобилей, выпускавшихся с 01/92 по

07/97. Снятие/установка капота автомоби-

лей, выпускаемых с 08/97, не имеют принци-

пиального различия. Особые указания о сня-

тии/установке капота автомобилей, произво-

дящихся с 08/97, читайте в конце раздела.

Внимание. При снятии и установке капота

работайте вместе с помощником.
Снятие

• Снять шланг стеклоомывателя.

• Вынуть фиксаторы -2- крепления изоляции

капота -6- с помощью спец. приспособления

Hazet 799-4. Снять изоляцию капота.

• Отметить положение винтов  - 1 - по отноше-

нию к шарниру. Обвести чертилкой головку

винтов. Это облегчит установку капота.

Примечание. Вместо винтов могут быть гайки

-7-:

• Подпереть капот с помощью подручных

средств.

• Вывернуть винты или же гайки -1- и снять с

автомобиля капот вместе с помощником.

Установка

• Установить капот на автомобиль и закрепить

на шарнирах. Совместить винты с отме-

тками, сделанными во время снятия. Момент

затяжки - 25 Нм.

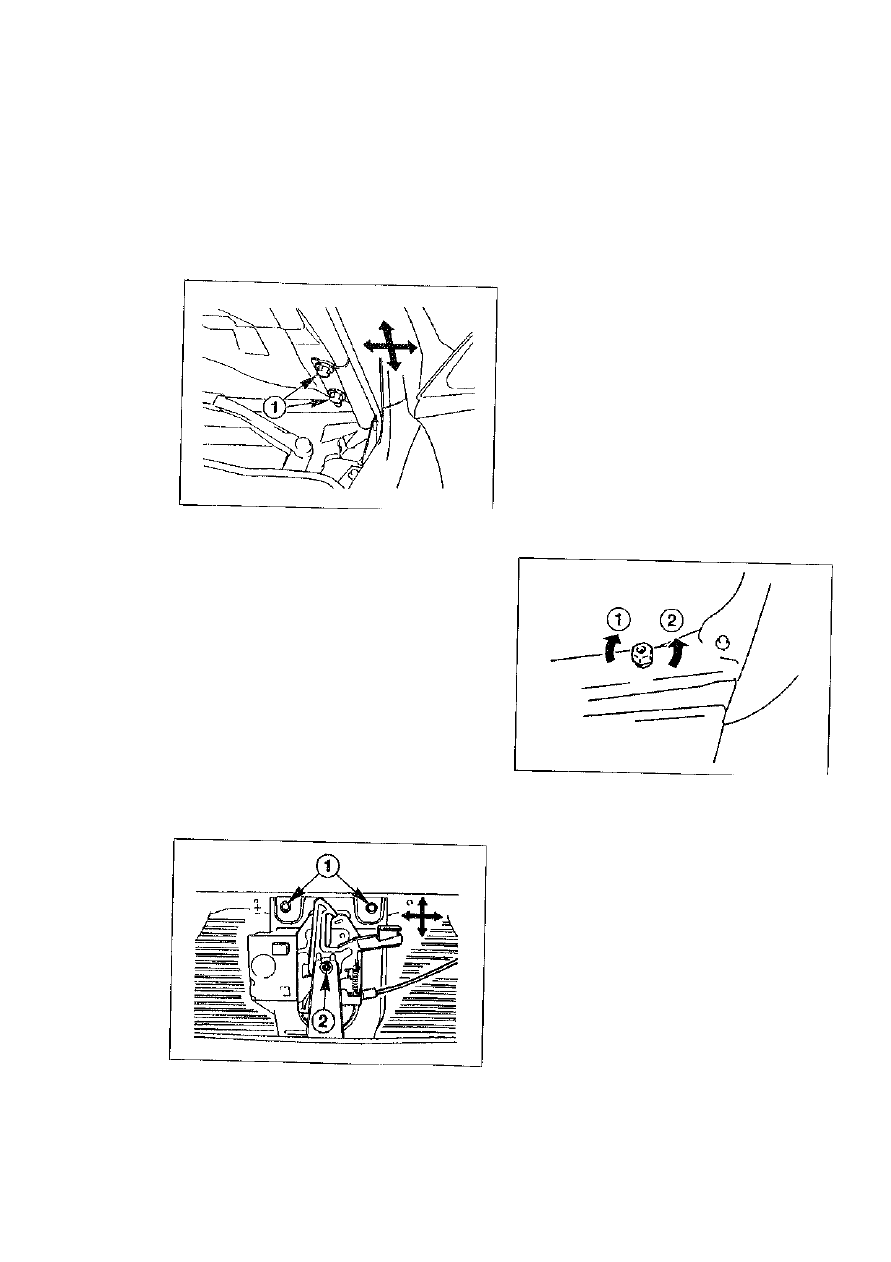

Регулирование положении
капота/установка нового капота

• Снять защиту радиатора.
• Ослабить винты  - 1 - и гайку -2- замка капота.

• Закрыть капот и проверить его положение.

При необходимости ослабить винты шарни-

ров и установить капот таким образом,

чтобы между ним и близлежащими частями

кузова был воздушный зазор. Ширина за-

зора - 4 мм 1 мм.

• Отрегулировать положение капота по вы-

соте. В закрытом положении края капота не

должны выступать над близлежащими ча-

стями кузова. Регулирование высоты осуще-

ствляется посредством изменения положе-

ния замка. Различия в положении (по вы-

соте) капота по отношению к кузову не дол-

жны превышать 0,5 мм.

• После проведения регулирования затянуть

все винты и гайки: винты шарниров - 25 Нм,

винты и гайка замка капота - 12 Нм.

• Установить защиту радиатора.
• Если при регулировании положения капота

повреждено лакокрасочное покрытие авто-

мобиля, закрасить поврежденное место.

• Установить изоляцию капота и закрепите его

фиксаторами.

• Установить расширительный бачок стекло-

омывателя.

Автомобили выпуска с 08/97

' Дополнительно регулирование положения

капота по высоте осуществляется с помо-

щью резиновых упоров, расположенных

выше основных фар. При повороте по стре-

лке  - 1 - высота снижается, при повороте по

стрелке -2- высота увеличивается.

Затянуть винты и гайки замка капота (10 Нм).

294

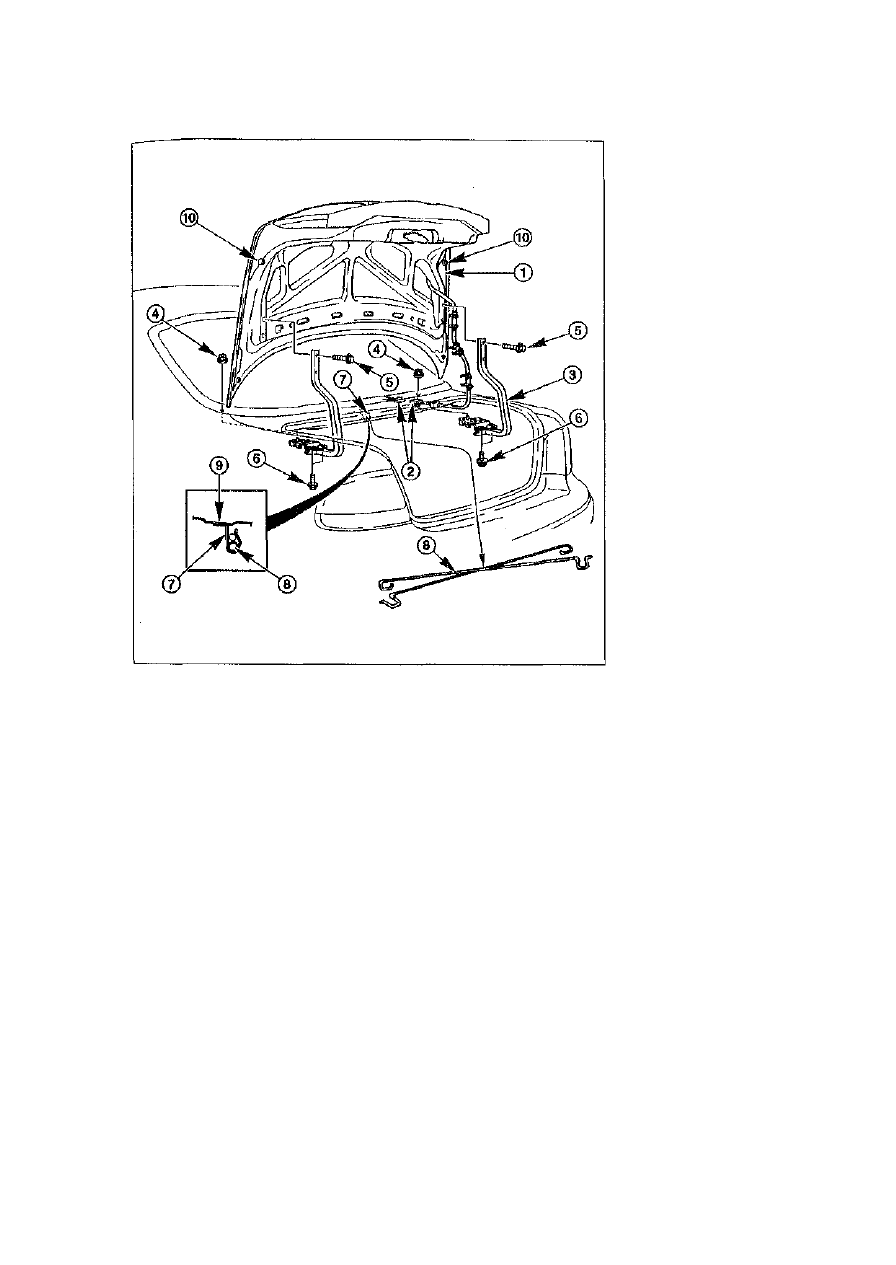

Снятие и  у с т а н о в к а  к р ы ш к и  б а г а ж н и к а

1 - крышка багажника;

2 - штекерный разъем за-

днего фонаря и освещения

номерного знака;
3 - шарнир;
4 - гайки (10 Нм);
5 - винты (10 Нм);
6 - винты (10 Нм);
7 - держатель регулирово-

чной пружины;
8 - регулировочная пру-

жина;
9 - пространство между

спинкой заднего сиденья и

задним стеклом;

10 - регулирующий упор

Примечание. На рисунке изображен авто-

мобиль Мазда 626, выпускавшийся с 01/92

по 07/97. Снятие/установка капота на авто-

мобилях, производящихся с 08/97, не имеет

принципиальных отличий. Особые указания

для автомобилей, выпускаемых с 08/97,

даны в конце раздела.

На автомобилях, выпускавшихся с 08/97,

крышка багажника имеет наружный облицово-

чный элемент, располагающийся между за-

дними фонарями.

Снятие

• При выключенном зажигании отсоединить

провод от отрицательного (-) полюсного вы-

вода аккумуляторной батареи.

Внимание. Если радиоприемник снабжен

спец. кодом (для предотвращения краж), он

при отсоединении проводов от выводов акку-

мулятора будет сброшен. Отличительным

признаком радиоприемников данного типа

является слово "CODE" на панели управления

либо значок ключа красного цвета. Радиопри-

емник может быть введен в эксплуатацию то-

лько после введения спец. кода. Поэтому за-

ранее, до отключения аккумуляторной бата-

реи, необходимо узнать спец. код.

• Отсоединить от заднего фонаря и освеще-

ния номерного знака штекерный разъем -2-.

• Отметить чертилкой положение винтов -5-.

Это облегчит установку крышки багажника.

• Вывернуть винты -5- и вместе с помощником

снять крышку багажника  - 1 - .

Примечание. При снятии шарниров кры-

шки багажника необходимо демонтировать

облицовочный элемент пространства между

спинкой заднего сиденья и задним стеклом и

регулировочной пружиной -8-.

Внимание. Регулировочная пружина нахо-

дится под натяжением. Обязательно прочтите

раздел "Снятие и установка регулировочной

пружины".

• Снять облицовочный элемент пространства

между спинкой заднего сидения и задним

стеклом.

• Снять регулировочную пружину -8-.
• Отметить положение шарниров.
• Открутить гайки -4- и снять шарниры.

Установка

• Установить на автомобиле шарниры и слегка

затянуть гайки. Совместить шарниры со сде-

ланными отметками и затянуть гайки (10 Нм).

295

• Установить облицовочный элемент про-

странства между спинкой заднего сиденья и
задним стеклом.

• Установить регулировочную пружину.

Внимание. Во избежание травмы прочтите

раздел "Снятие/установка регулировочной

пружины".

• Вместе с помощником закрепить крышку ба-

гажника на шарнирах в соответствии со сде-

ланными во время снятия отметками. Затя-

нуть винты -5- (10 Нм).

• Подсоединить штекерный разъем к заднему

фонарю и освещению номерного знака.

• Закрыть крышку багажника и проверить ра-

вномерность воздушного зазора между кры-

шкой и близлежащими деталями кузова, а

также высоту положения крышки. Ширина

воздушного зазора - 1 мм, различие положе-

ния (по высоте) капота по отношению к ку-

зову допускается ± 0,5 мм.

• Отрегулировать положение крышки бага-

жника. Открутить винты -6- и, перемещая

крышку на шарнирах -3-, отрегулировать его

положение. Затянуть винты (10 Нм).

• Регулирование по высоте достигается с по-

мощью изменения положения регулирующих

упоров -10-. При вращении по часовой стре-

лке капот опускается, при вращении против

часовой стрелки поднимается.

• Подсоединить провод к отрицательному (-)

выводу аккумулятора. При необходимости

ввести спец. код в радиоприемник и устано-

вить время на часах.

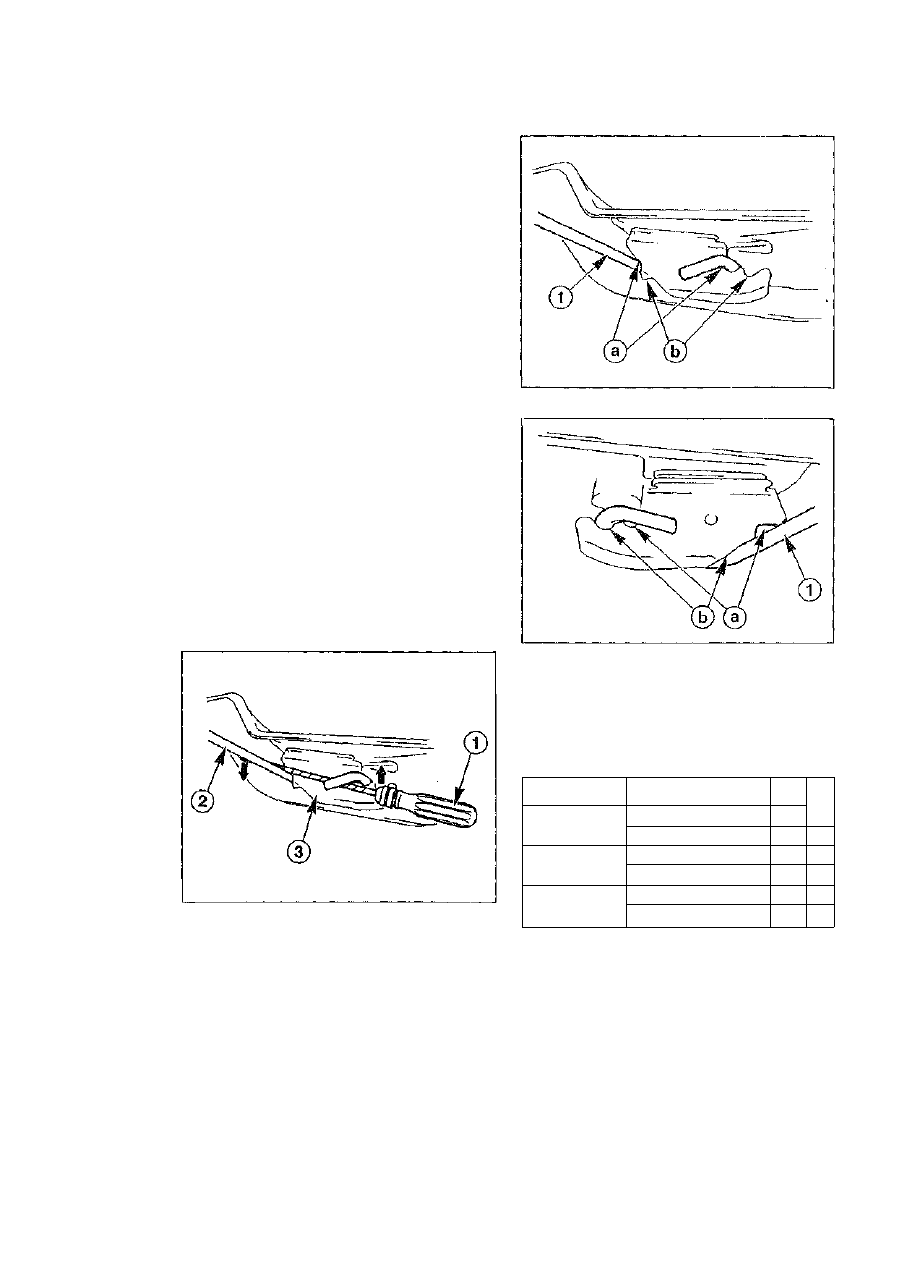

Снятие и установка регулировочной

пружины

Правый держатель

Внимание. Регулировочная пружина кры-

шки багажника находится под натяжением.

• Используя отвертку  - 1 - , обернутую изоляци-

онной лентой, вывести регулировочную пру-

жину -2- из левого и правого держателей в

направлении, указанном стрелкой.

• Вынуть регулировочную пружину из цен-

трального держателя (N7 на рисунке выше).

Левый держатель

• При перемещении регулировочной пружины

- 1 - на автомобилях, выпускавшихся с 01/92

по 07/97, сила ее натяжения в левом и пра-

вом держателях может варьироваться. Опре-

делите место регулирования на основе дан-,

ных таблицы. Углубления, в которых находя-

тся пружины, обозначены буквами -а- и -b-

на рисунках.

Сила натяжения

Стандартная

Повышение

Понижение

Держатель/

Регулировочное место

Правая сторона

Левая сторона

Правая сторона

Левая сторона

Правая сторона

Левая сторона

а

X

-

-

-

X

X

b

-

X

X

X

-

-

Снятие наружного облицовочного

элемента

• Снять задние фонари
