Mazda 6. Manual - part 405

III–6

PANEL REPLACEMENT

APRON REINFORCEMENT ASSEMBLY REMOVAL

A6E981253260B01

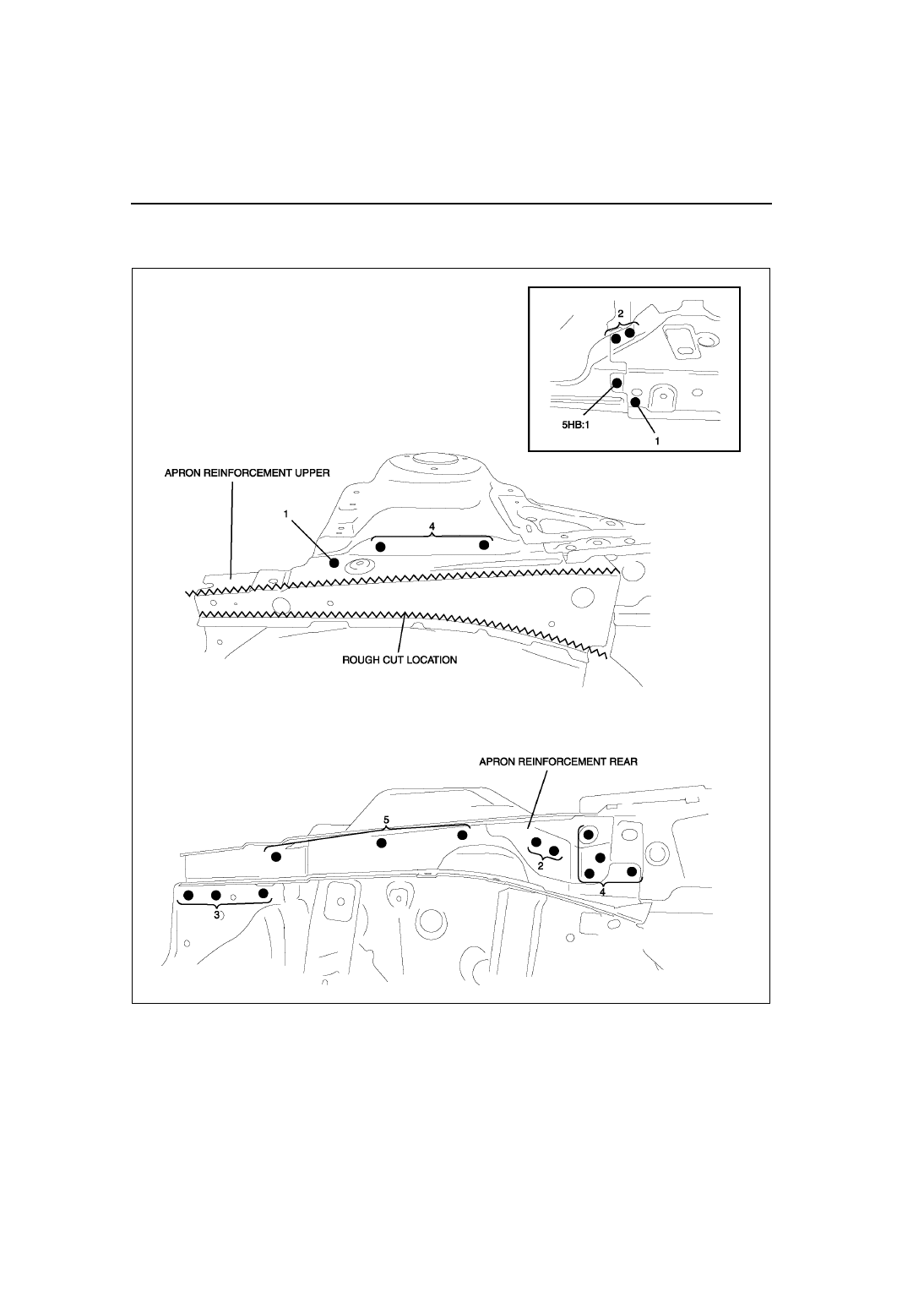

1. Rough cut the apron reinforcement upper.
2. Remove the apron reinforcement assembly.

End Of Sie

A6E9812B005

PANEL REPLACEMENT

III–7

III

APRON REINFORCEMENT ASSEMBLY INSTALLATION

A6E981253260B02

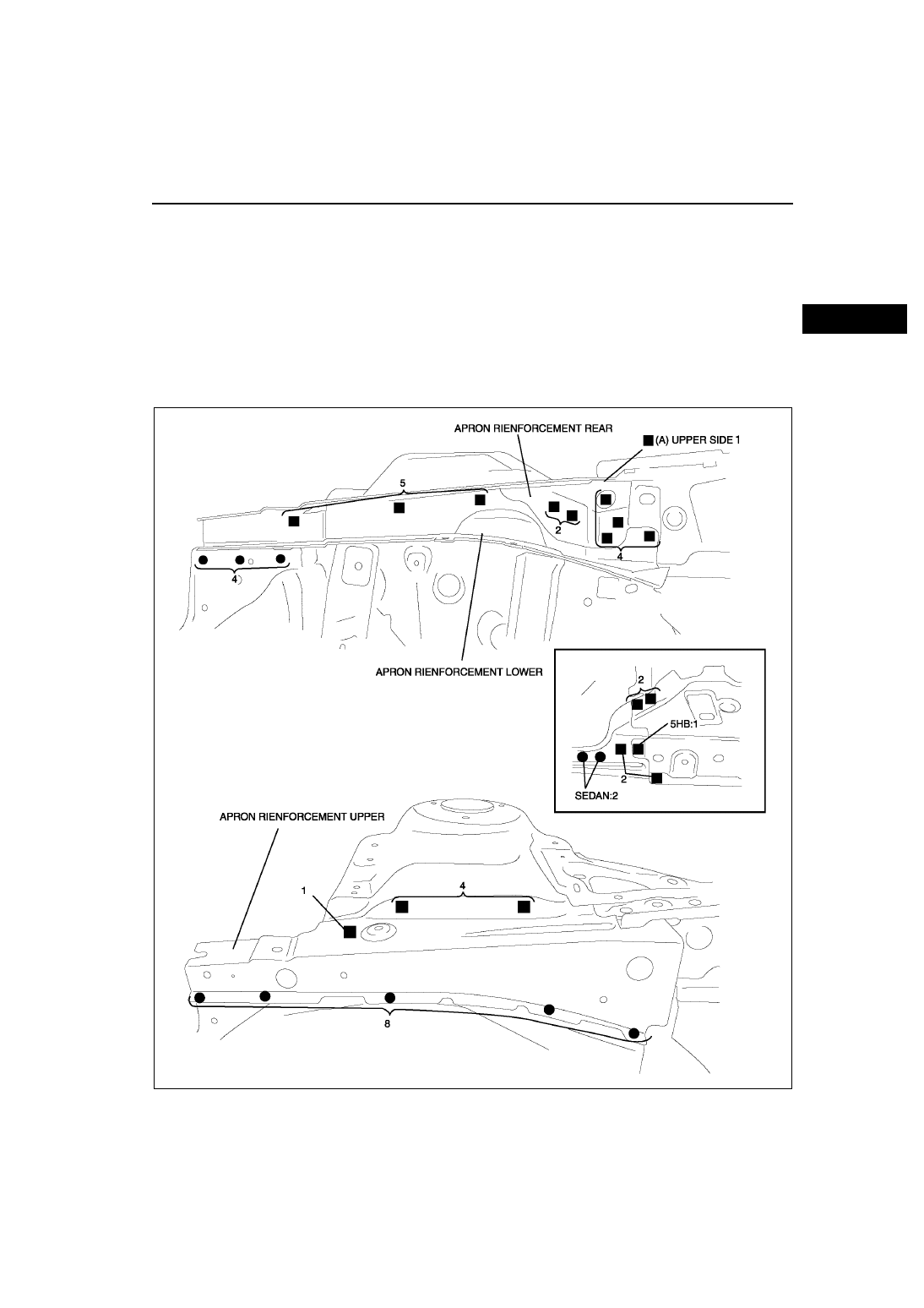

1. When installing new parts, position each part so that the section measurement aligns to the body dimension.
2. Drill holes for plug welds before installing new parts.
3. Install in the following order: apron reinforcement lower,apron reinforcement rear, and apron reinforcement

upper.

Note

• After installing, fillet weld in location (A).

Caution

• When fillet welding, be careful of dripping, melted metal.

4. After trial-fitting new parts, make sure the related parts fit properly.

End Of Sie

A6E9812B006

III–8

PANEL REPLACEMENT

WHEEL APRON PANEL ASSEMBLY REMOVAL

A6E981253210B01

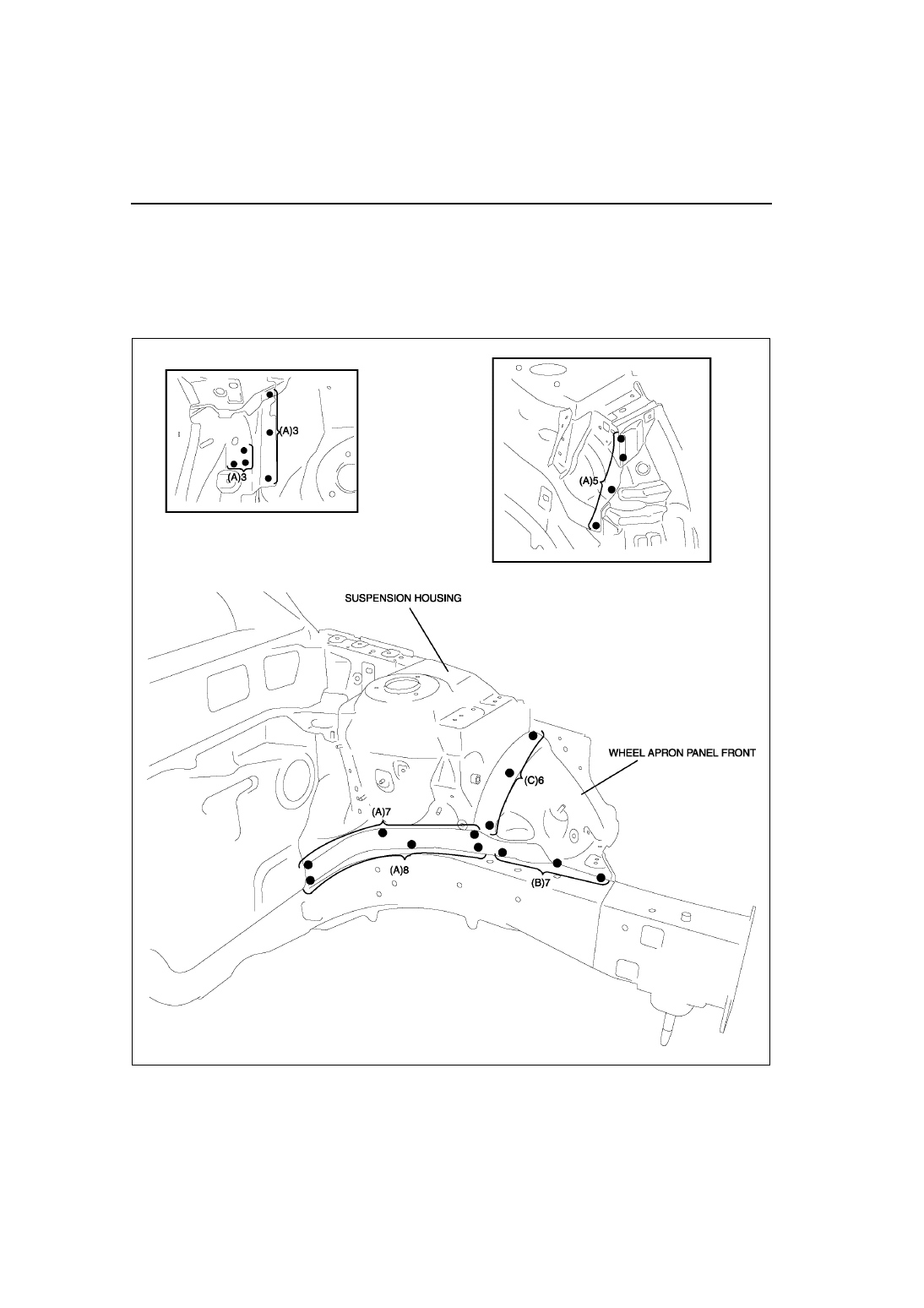

1. Drill the 26 weld locations indicated by (A), and 7 weld locations indicated by (B), remove the wheel apron

panel assembly.

Note

• If removing the wheel apron panel front and the suspension housing separately as separate parts, drill 7

locations indicated by (B) and drill 6 locations indicated by (C).

End Of Sie

A6E9812B007

PANEL REPLACEMENT

III–9

III

WHEEL APRON PANEL ASSEMBLY INSTALLATION

A6E981253210B02

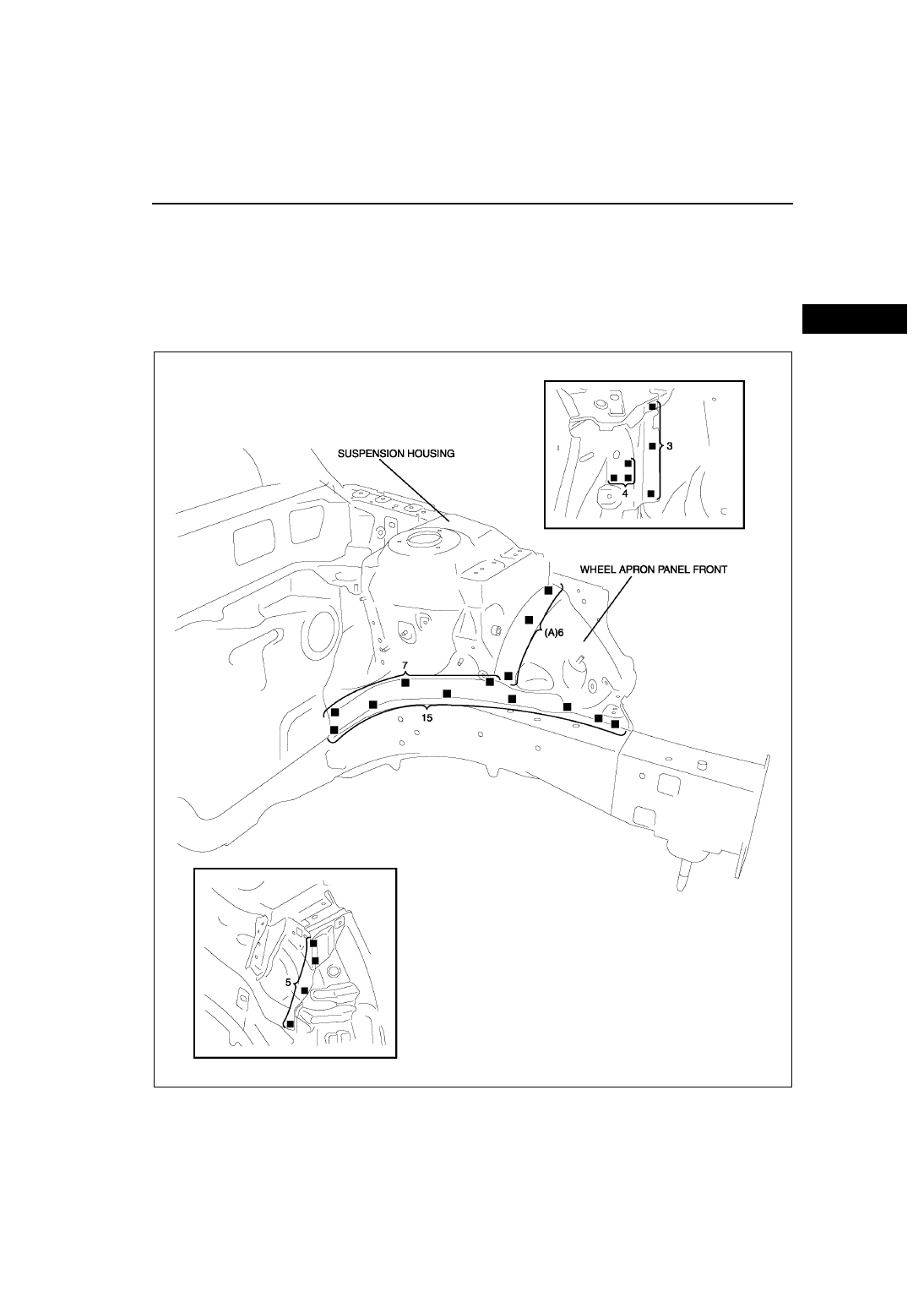

1. When installing new parts, position each part so that the section measurement aligns to the body dimension.
2. Drill holes for plug welds before installing new parts.
3. After trial-fitting new parts, make sure the related parts fit properly.

Note

• When replacing the wheel apron panel front and the suspension housing separately, weld 6 locations

indicated by (A).

End Of Sie

A6E9812B008
