FRONT SUSPENSION

R–27

R

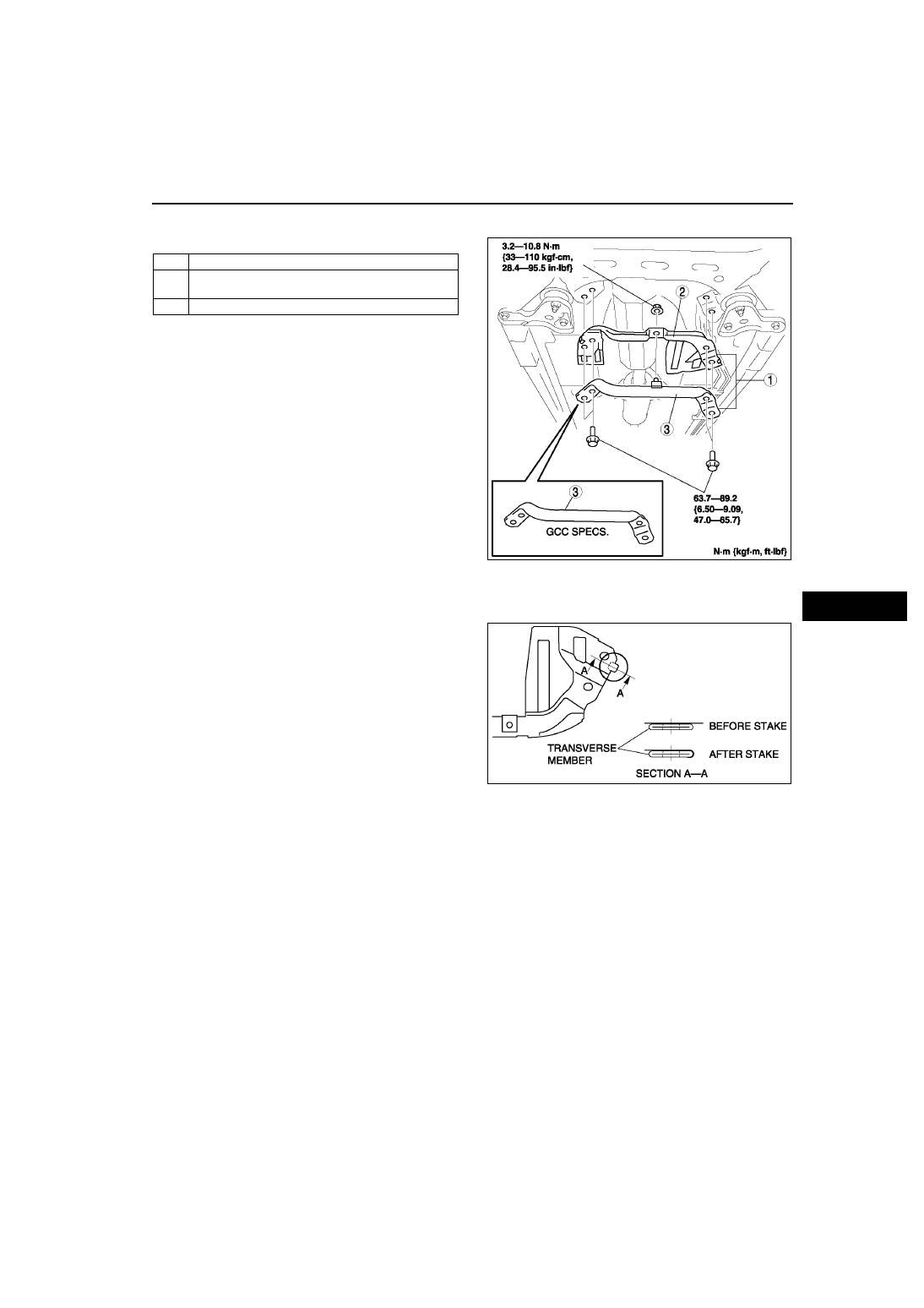

TRANSVERSE MEMBER REMOVAL/INSTALLATION

A6E741434890W01

1. Remove in the order indicated in the table.

2. Install in the reverse order of removal.

Transverse Cover Installation Note

1. Install the transverse cover.
2. Stake area A as shown in the figure.

End Of Sie

1

Transverse member and transverse cover

2

Transverse cover (European (L.H.D. U.K.) specs.)
(See

R–27 Transverse Cover Installation Note

)

3

 Transverse member

A6E7414W037

A6E7414W038

R–28

REAR SUSPENSION

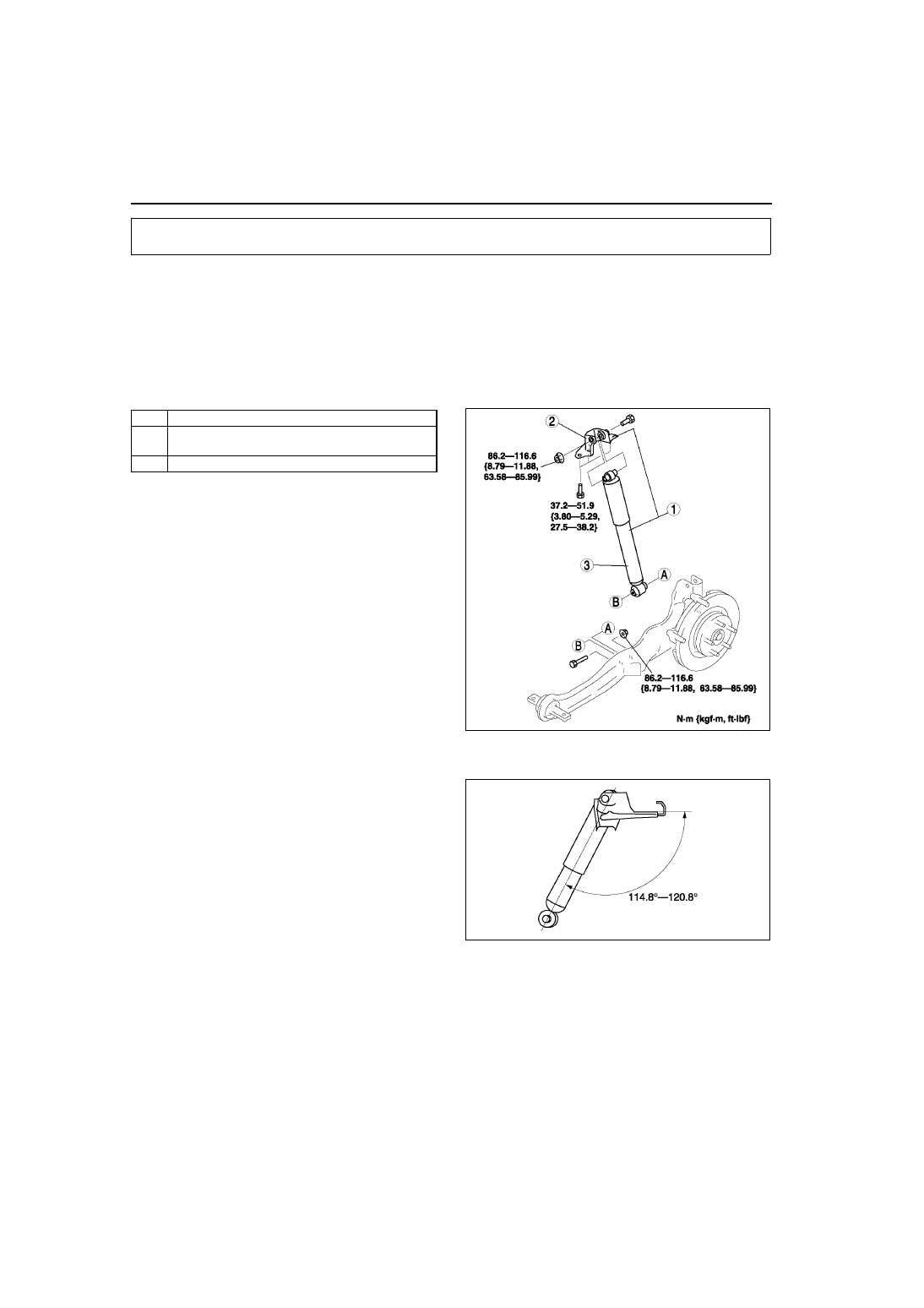

REAR SHOCK ABSORBER REMOVAL/INSTALLATION

A6E741628700W01

Caution

• Performing the following procedures without first removing the ABS wheel-speed sensor may

possibly cause an open circuit in the harness if it is pulled by mistake. Before performing the
following procedures, remove the ABS wheel-speed sensor (axle side) and fix it to an appropriate
place where the sensor will not be pulled by mistake while servicing the vehicle.

1. Remove in the order indicated in the table.
2. Install in the reverse order of removal.

.

Bracket Installation Note

1. Install the bracket as shown in the figure.

End Of Sie

REAR SHOCK ABSORBER INSPECTION

A6E741628700W02

1. Inspect the rear shock absorber in the same way as the front shock absorber. (See

R–12 FRONT SHOCK

ABSORBER INSPECTION

.)

End Of Sie

REAR SHOCK ABSORBER DISPOSAL

A6E741628700W03

1. Dispose the rear shock absorber in the same way as the front shock absorber. (See

R–12 FRONT SHOCK

ABSORBER DISPOSAL

.)

End Of Sie

REAR SUSPENSION

1

Rear shock absorber and bracket

2

Bracket
(See

R–28 Bracket Installation Note

)

3

Rear shock absorber

A6E7416W003

A6E7416W024

REAR SUSPENSION

R–29

R

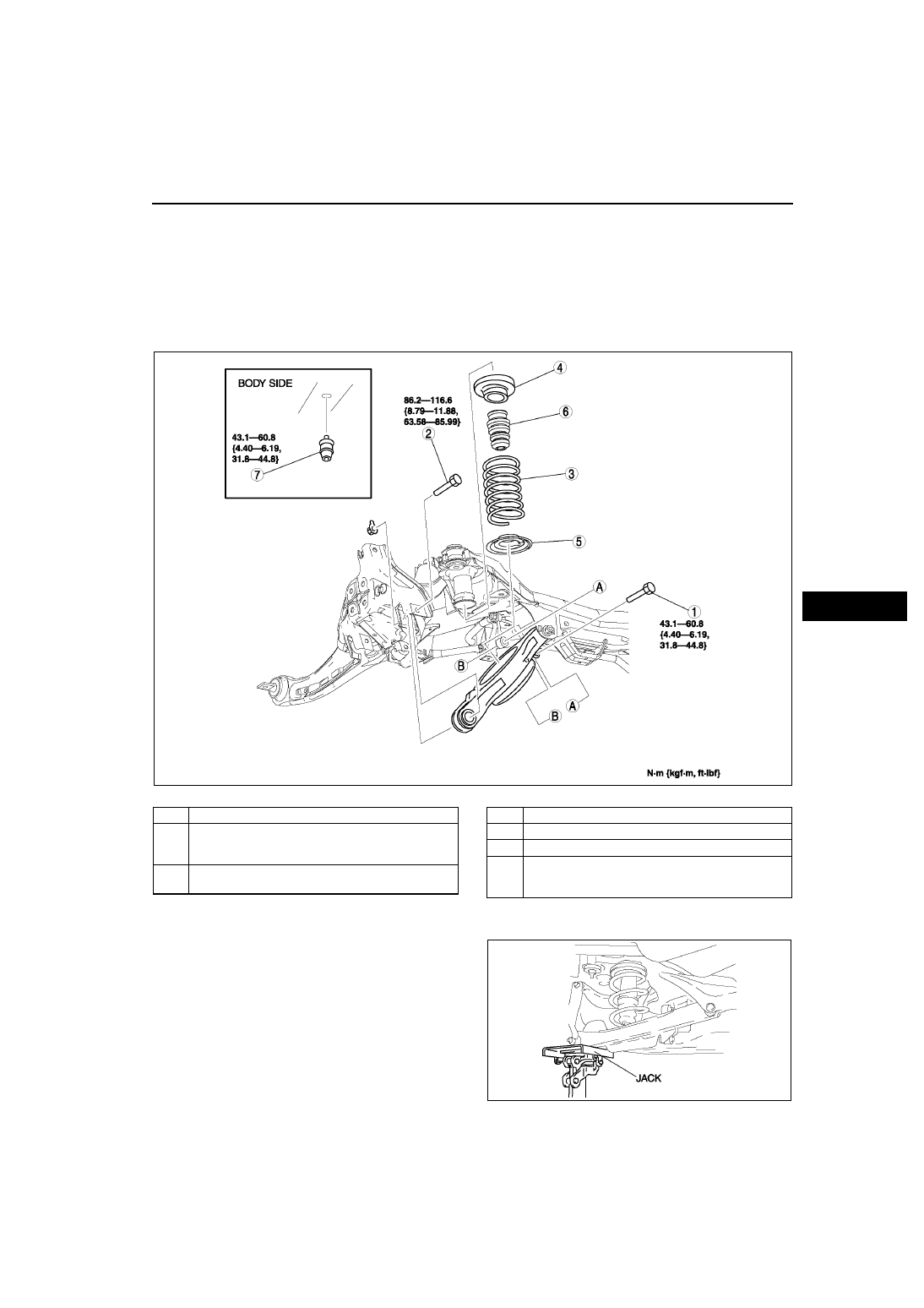

REAR COIL SPRING REMOVAL/INSTALLATION

A6E741628011W01

1. Remove the rear auto leveling sensor.

(See

T–32 REAR AUTO LEVELING SENSOR REMOVAL/INSTALLATION

.)

2. Remove in the order indicated in the table.
3. Install in the reverse order of removal.
4. Adjust the headlight zeroset.

(See

T–31 HEADLIGHT ZEROSET

.)

5. Inspect the rear wheel alignment.

(See

R–6 REAR WHEEL ALIGNMENT

.)

.

Bolt (Rear Lower Arm Outer Side) Removal Note

1. Support the lower arm with a jack.
2. Loosen the inner bolt of the lower arm.
3. Remove the outer bolt of the lower arm.

A6E7416W022

1

Bolt (stabilizer control link lower side)

2

Bolt (rear lower arm outer side)
(See

R–29 Bolt (Rear Lower Arm Outer Side)

Removal Note

)

3

Rear coil spring
(See

R–30 Rear Coil Spring Installation Note

)

4

Upper spring seat rubber

5

Lower spring seat

6

Bound stopper (spring side)

7

Bound stopper (body side)
(See

R–30 Bound Stopper (Body Side) Removal/

Installation Note

)

A6E7416W019

R–30

REAR SUSPENSION

Bound Stopper (Body Side) Removal/Installation Note

1. Remove or/and install the bound stopper (body side) using the extension bar.

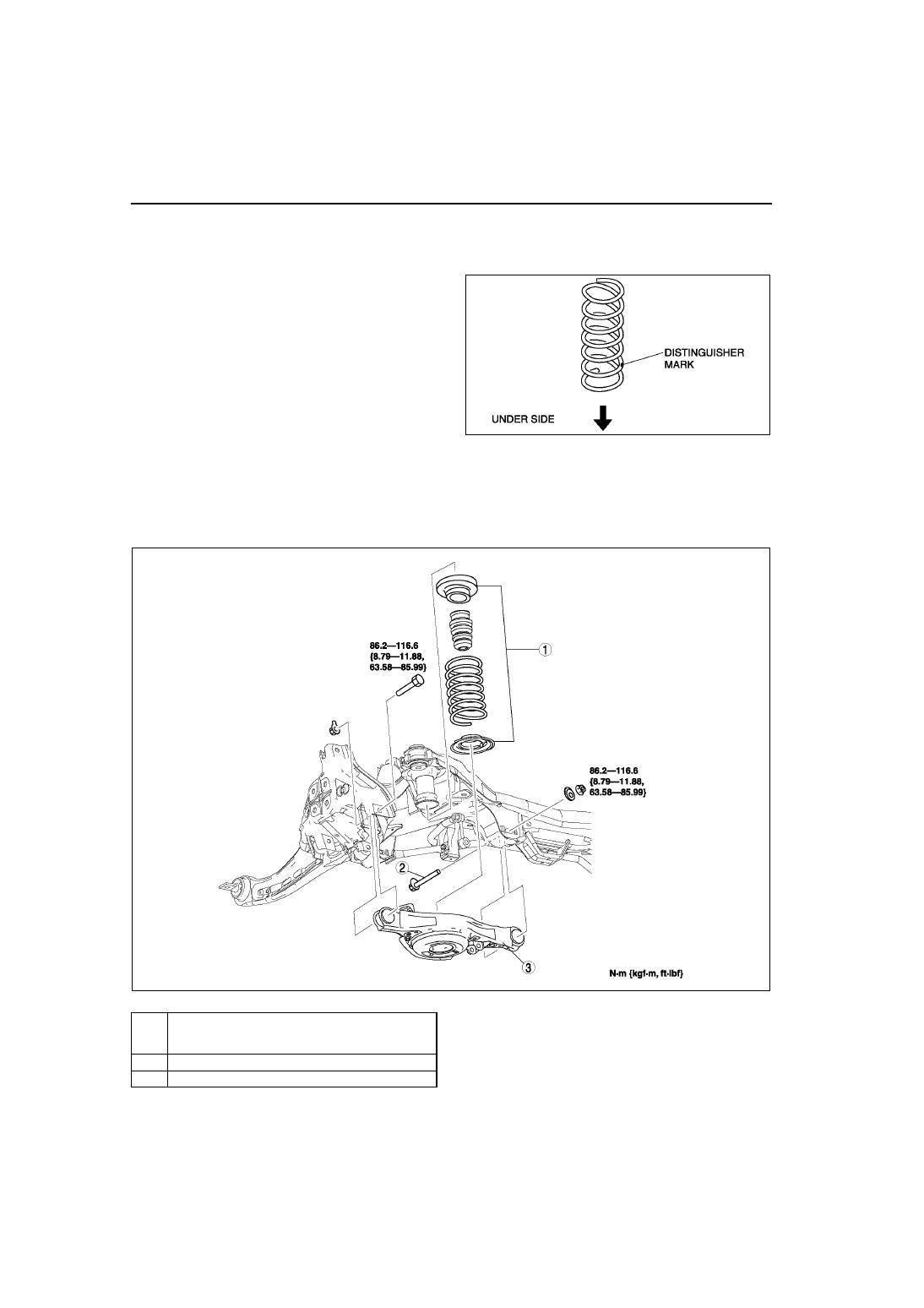

Rear Coil Spring Installation Note

1. Install the coil spring so that the distinguisher

mark is located on under side.

2. Position the jack under the lower arm and jack up

slowly.

Warning

• Installing the coil spring is dangerous.

The coil spring could fly off, and cause
serious injure of death.

3. Install the lower arm (outer side) bolt.

End Of Sie

REAR LOWER ARM REMOVAL/INSTALLATION

A6E741628310W01

1. Remove in the order indicated in the table.
2. Install in the reverse order of removal.
3. Inspect the rear wheel alignment.

(See

R–6 REAR WHEEL ALIGNMENT

.)

End Of Sie

A6E7416W015

A6E7416W008

1

Rear coil spring component
(See

R–29 REAR COIL SPRING REMOVAL/

INSTALLATION

)

2

Bolt (rear lower arm inner side)

3

Rear lower arm
