CYLINDER HEAD GASKET, FRONT OIL SEAL

B–21

B

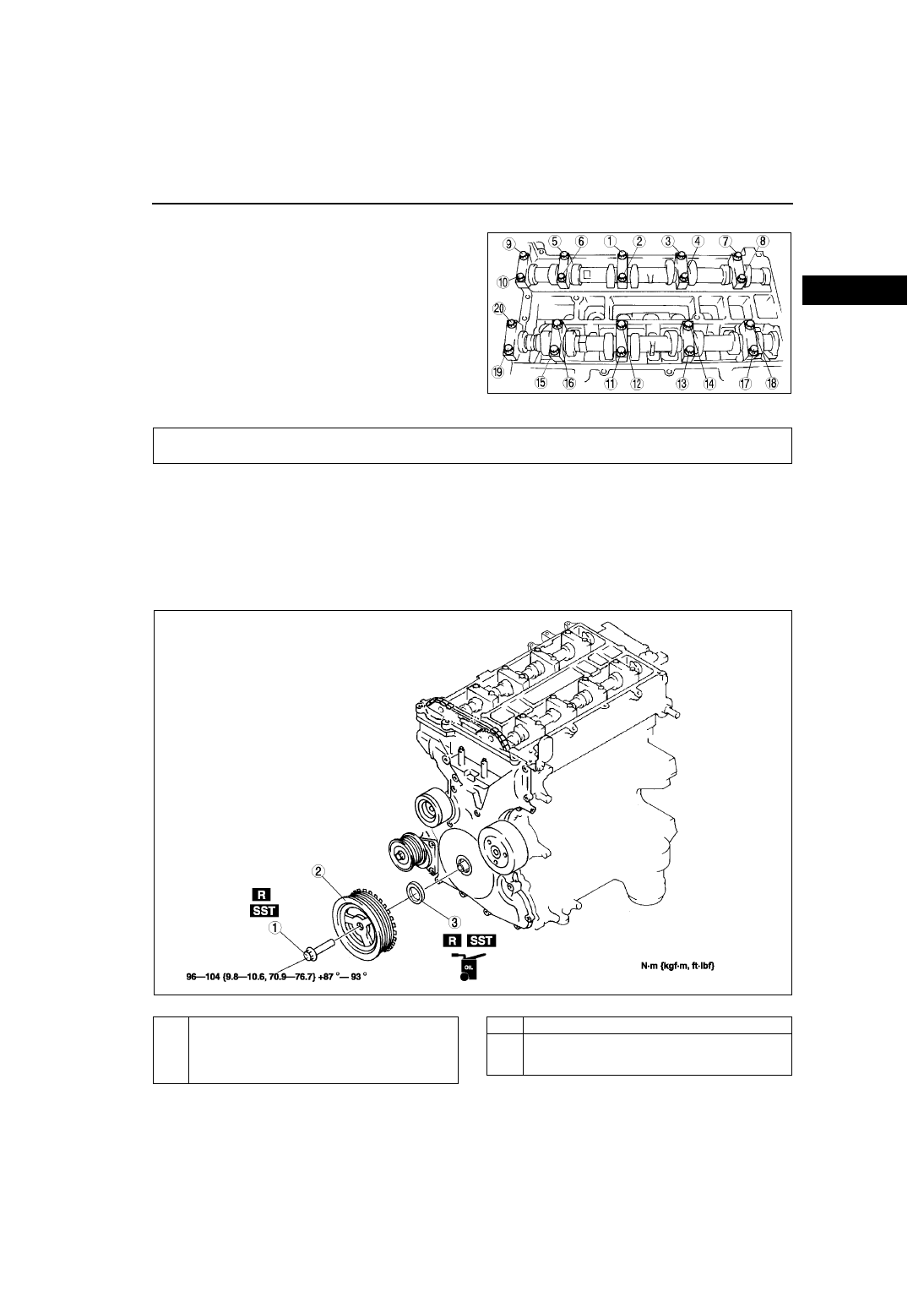

Camshaft Installation Note

1. Set the cam position of the No.1 cylinder at the

top dead center (TDC) and install the camshaft.

2. Temporarily tighten the camshaft bearing caps in

two or three even movements.

3. Tighten the camshaft cap bolts in the order shown

using the following two steps.
(1) Tighten to 5.0—9.0 N·m {51.0—91.7 kgf·cm,

44.6—79.5 in·lbf}

(2) Tighten to 14.0—17.0 N·m {1.5—1.7 kgf·m,

10.4—12.5 ft·lbf}

End Of Sie

FRONT OIL SEAL REPLACEMENT

A6E222010602W01

1. Disconnect the negative battery cable.
2. Remove the spark plugs. (See

G–10 SPARK PLUG REMOVAL/INSTALLATION

.)

3. Remove the Cylinder head cover. (See

B–17 Cylinder Head Cover Installation Note

.)

4. Remove the drive belt. (See

B–3 DRIVE BELT REPLACEMENT

.)

5. Remove the front drive shaft (RH) from the joint shaft. (See

M–17 DRIVE SHAFT REMOVAL/INSTALLATION

.)

6. Remove the CKPsensor.(See

F–54 CRANKSHAFT POSITION (CKP) SENSOR REMOVAL/INSTALLATION

.)

7. Remove in the order indicated in the table.
8. Install in the reverse order of removal.

.

AME2212W009

FRONT OIL SEAL

AME2220W001

1

Crankshaft pulley lock bolt
(See

B–22 Crankshaft Pulley Lock Bolt Removal

Note

)

(See

B–23 Crankshaft Pulley Lock Bolt Installation

Note

)

2

Crankshaft pulley

3

Front oil seal
(See

B–22 Front Oil Seal Removal Note

)

(See

B–23 Front Oil Seal Installation Note

)

B–22

FRONT OIL SEAL

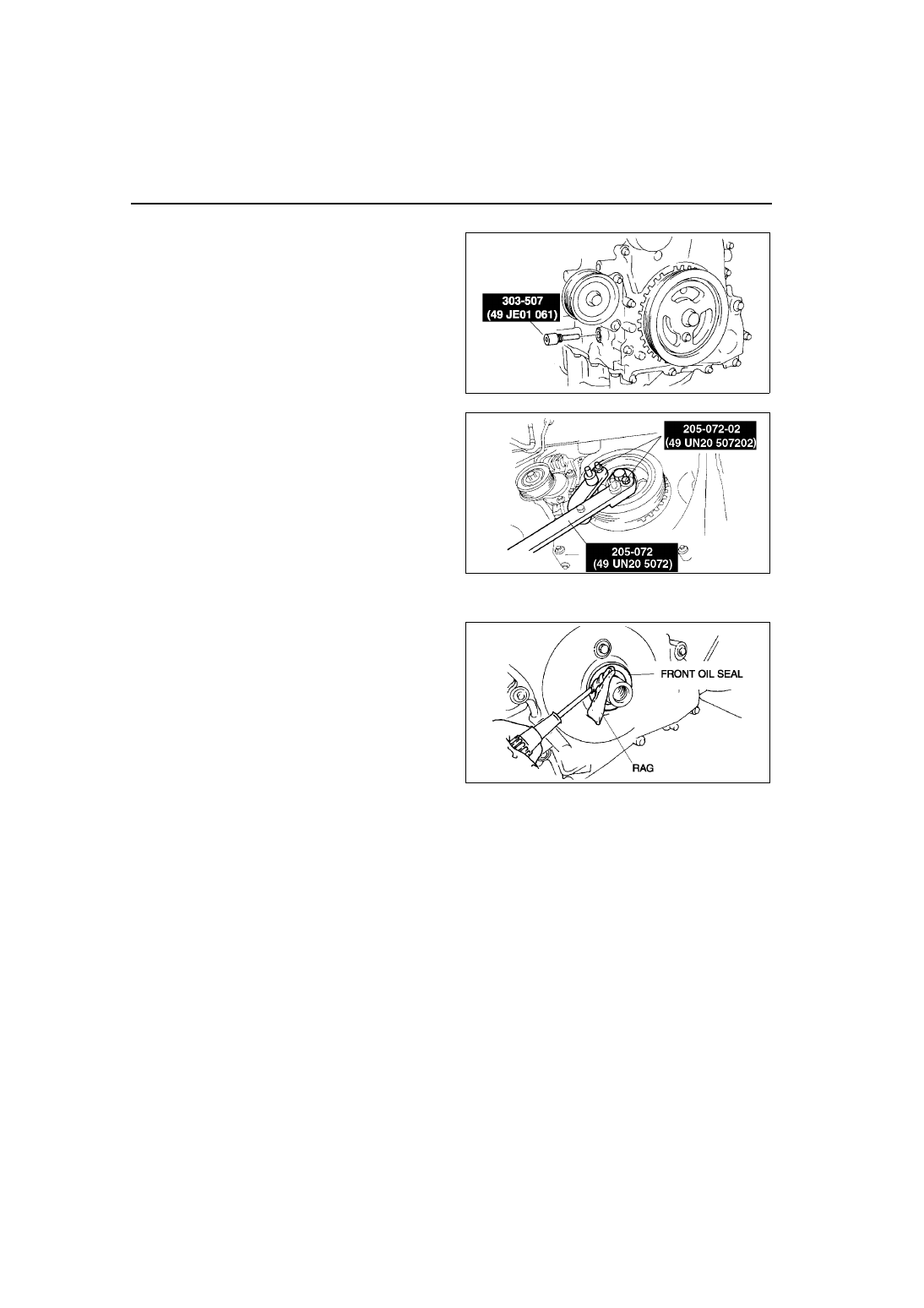

Crankshaft Pulley Lock Bolt Removal Note

1. Remove the cylinder block lower blind plug.
2. Install the SST.
3. Turn the crankshaft clockwise the crankshaft is in

the No.1 cylinder TDC position.

4. Hold the crankshaft pulley by using the SSTs.

Front Oil Seal Removal Note

1. Cut the oil seal lip using a razor knife.
2. Remove the oil seal using a screwdriver protected

with a rag.

AME2212W004

AME2215W002

AME2220W002

FRONT OIL SEAL

B–23

B

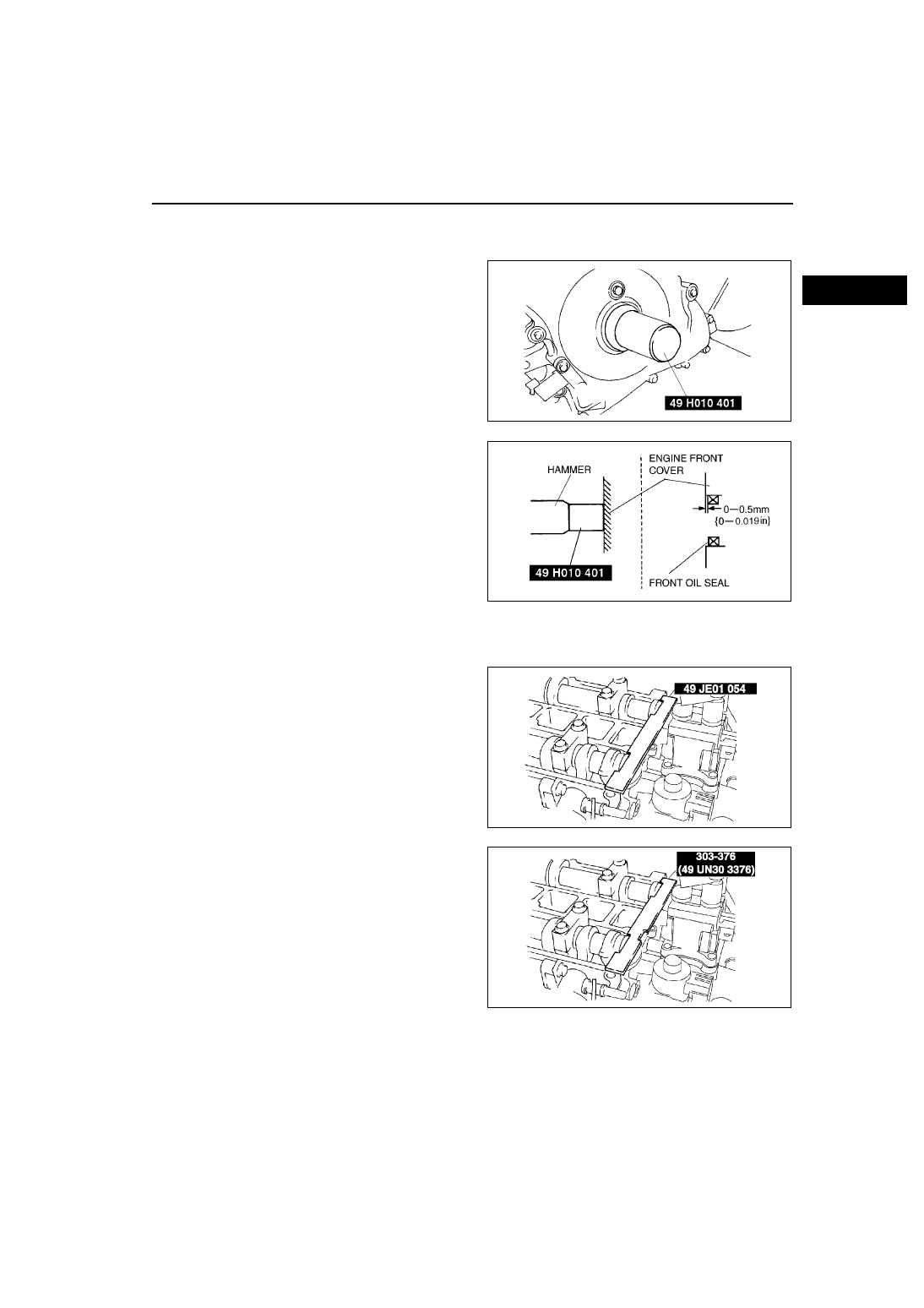

Front Oil Seal Installation Note

1. Apply clean engine oil to the oil seal lip.
2. Push the oil seal slightly in by hand.
3. Tap the oil seal in evenly using the SST and a

hammer.

Crankshaft Pulley Lock Bolt Installation Note

1. Install the SST to the camshaft as shown.

European countries

Except European countries

AME2215W009

AME2215W010

AME2212W010

AME2212W011

B–24

FRONT OIL SEAL

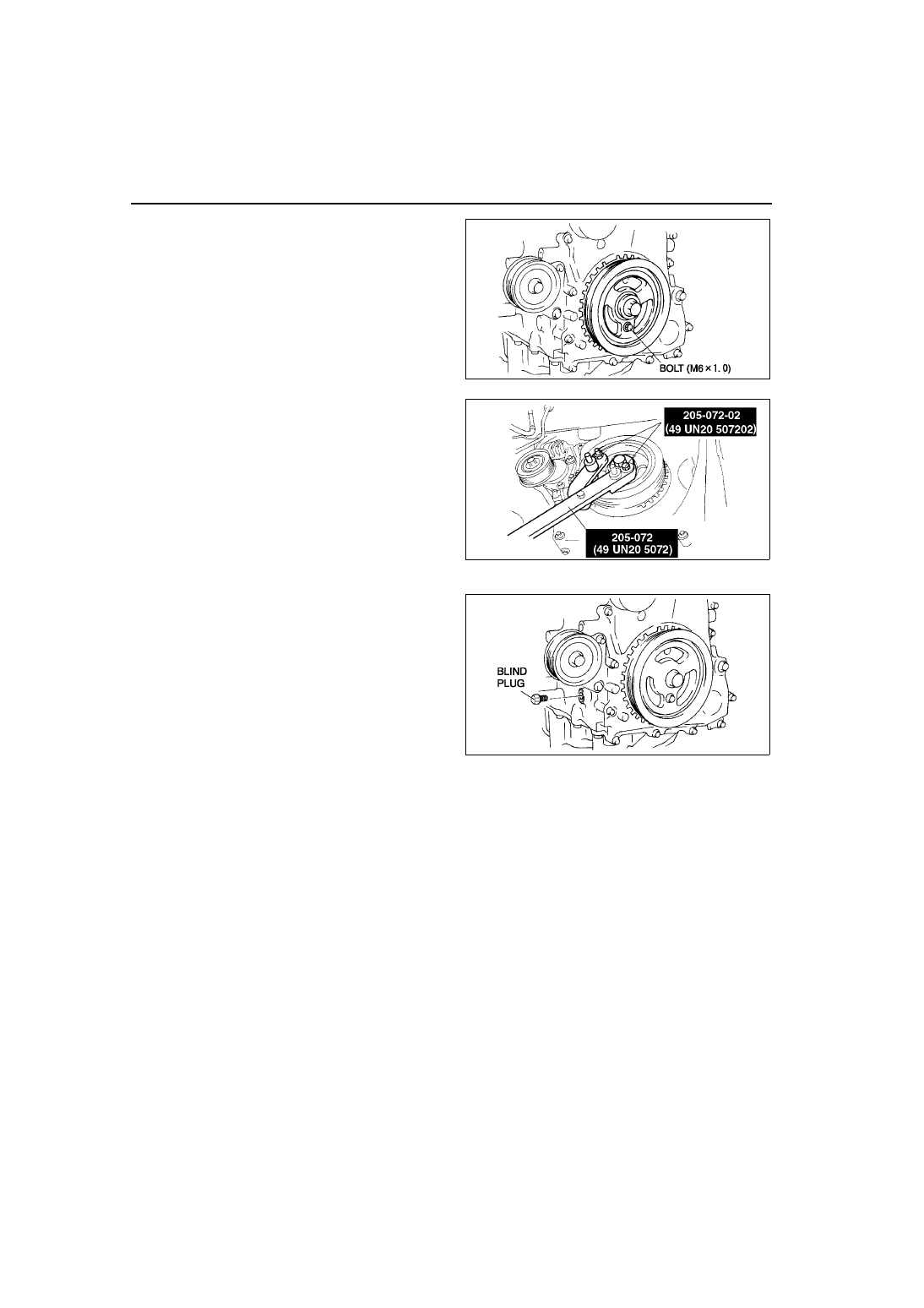

2. Install the M6 x 1.0 bolt in by hand.
3. Turn the crankshaft clockwise the crankshaft is in

the No.1 cylinder TDC position.

4. Hold the crankshaft pulley by using the SSTs.
5. Tighten the crankshaft pulley lock bolt in the order

shown using the following two steps.
(1) Tighten to 96—104 N·m {9.8—10.6 kgf·m,

70.9—76.7 ft·lbf}

(2) Tighten 87

°—93°

6. Remove the M6 x 1.0 bolt.
7. Remove the SST from the camshaft.
8. Remove the SST from the cylinder block lower

blind plug.

9. Rotate the crankshaft clockwise two turns until

the TDC position.

• If not aligned, loosen the crankshaft pulley

lock bolt and repeat from Step 1.

10. Install the cylinder block lower blind plug.

Tightening torque:
 18—22 N·m {1.9—2.2 kgf·m, 13.3—16.2 ft·lbf}
