T–28

INTERIOR LIGHTING SYSTEM

INTERIOR LIGHT CONTROL SYSTEM

A6E811401052T03

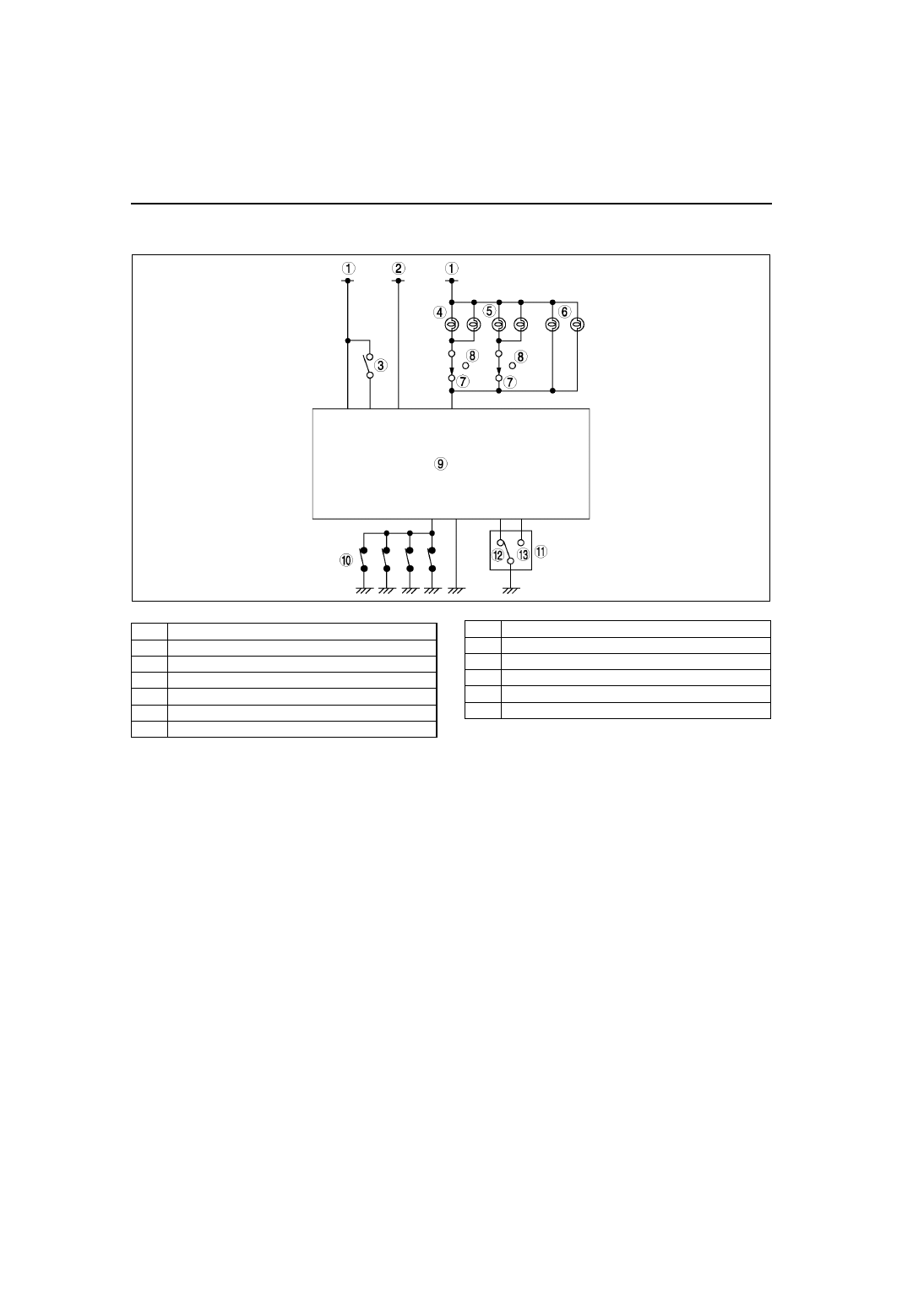

System Diagram

A6E8114T102

1

B+

2

IG1

3

Key reminder switch

4

Front map light

5

Rear map light

6

Courtesy light

7

DOOR

8

OFF

9

Door lock timer unit

10

Door switch

11

Door lock-link switch

12

Lock

13

Unlock

INTERIOR LIGHTING SYSTEM

T–29

T

T

System Operation

•

The interior light switch must be at DOOR position.

*1 :  After interior light is turned off according to this cancel condition, the light will illuminate again when either of

the following conditions are satisfied.

•

After all doors are closed, then any door is reopened. (After all door switches are off, any door switch is on.)

•

Ignition switch is at ON position. (IG on.)

Condition before operation

(When all conditions are

satisfied)

Operation condition

Interior light

Cancel condition (When any

condition is safisfied)

Illumination

time

Brightness

•

Ignition switch at LOCK or
ACC position. (IG off.)

•

All doors are closed. (All door
switches are off.)

Any door is open. (Any door
switch is on.)

Approx. 5

minutes

100%

•

All doors are closed. (All
door switches are off.)

•

After illumination time.*1

•

Key extracted from steering
lock. (Key reminder switch is
off.)

•

All doors are closed. (All door
switches are off.)

•

Driver’s door lock knob is
locked. (Door lock-link switch
is in lock position.)

Driver’s door lock knob is
unlocked. (Door lock-link
switch is in unlock position.)

Approx. 30

seconds

100%

•

Ignition switch at ON
position. (IG on.)

•

Any door is open. (Any
door switch is on.)

•

Driver’s door lock knob is
locked. (Door lock-link
switch is in lock position.)

•

After illumination time.*1

•

Key inserted into steering lock.
(Key reminder switch is on.)

•

All doors are closed. (All door
swiches are off.)

Key extracted from steering
lock. (Key reminder switch is
off.)

Approx. 15

seconds

100%

•

Ignition switch at ON
position. (IG on.)

•

Any door is open. (Any
door switch is on.)

•

Driver’s door lock knob is
locked. (Door lock-link
switch is in lock position.)

•

After illumination time.*1

•

Ignition switch at LOCK or
ACC position. (IG off.)

•

Any door is open. (Any door
switch is on.)

•

Driver’s door lock knob is
unlocked. (Door lock-link
switch is in unlock position.)

All doors are closed. (All
door switches are off.)

Approx. 15

seconds

60%

•

Ignition switch at ON
position. (IG on.)

•

Any door is open. (Any
door switch is on.)

•

Driver’s door lock knob is
locked. (Door lock-link
switch is in lock position.)

•

After illumination time.*1

T–30

INTERIOR LIGHTING SYSTEM, WIPER AND WASHER

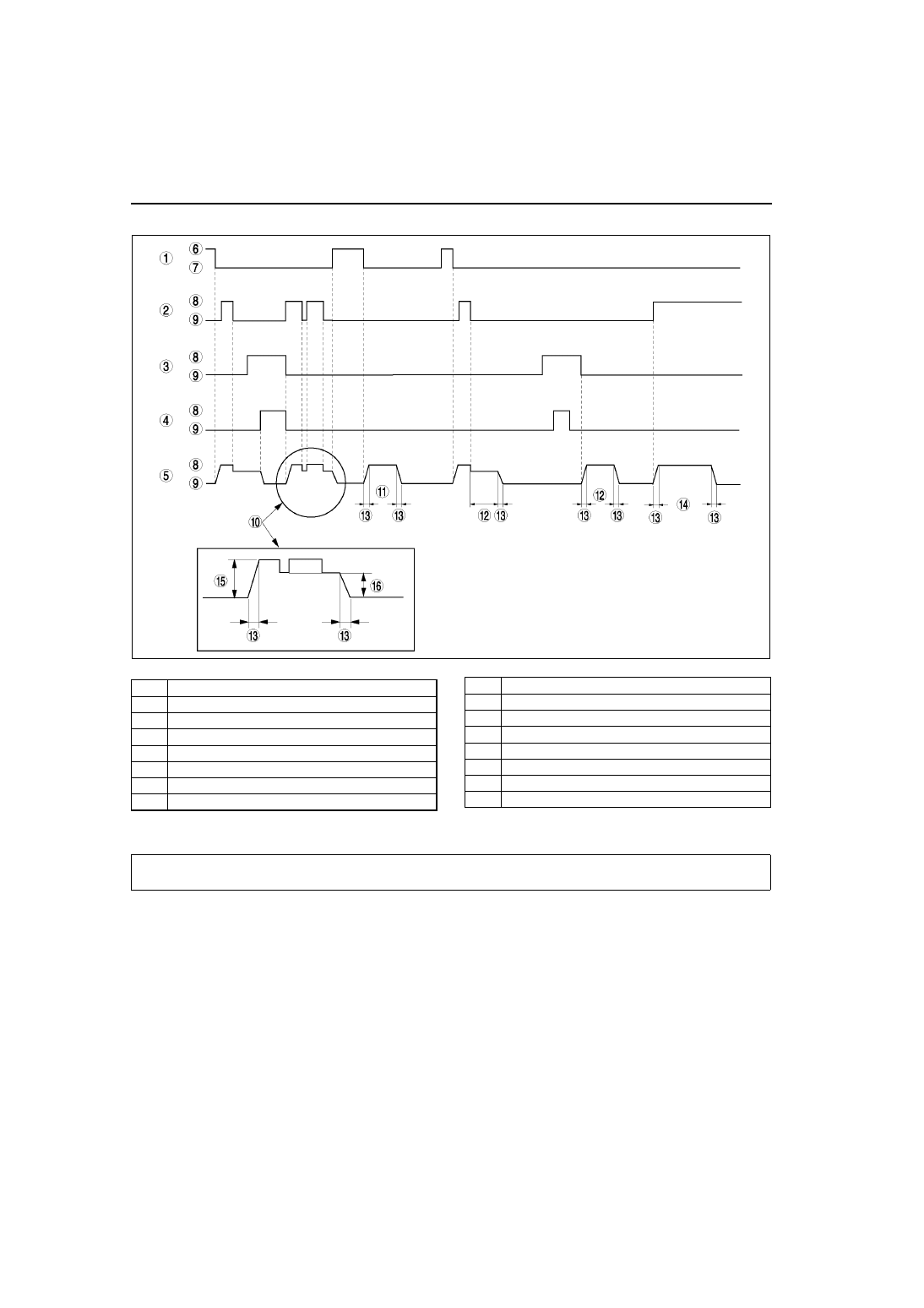

Timing Chart

End Of Sie

OUTLINE

A6E811601052T01

Windshield

•

The windshield wiper system has an autostop function, one-touch function, and intermittent function with
various timer.

•

The operation is the same as that of the 626 (GF) model.

•

A vehicle-speed sensing type windshield wiper system, which automatically adjusts the intermittent wiping time
according to vehicle speed, has been adopted.

Rear (5HB)

•

The rear wiper system has an autostop function and intermittent function.

•

The construction and operation is the same as that of the 626 (GF) model.

Headlight Cleaner

•

The construction and operation is the same as that of the current 323 (BJ) model.

End Of Sie

A6E8114T103

1

Door lock-link switch

2

Door switch

3

Key reminder switch

4

IG1

5

Front map light, Rear map light, courtesy light

6

Lock

7

Unlock

8

On

9

Off

10

View A

11

Approx. 30 seconds

12

Approx. 15 seconds

13

Approx. 1 seconds

14

Approx. 5 minutes

15

100%

16

60%

WIPER AND WASHER

WIPER AND WASHER

T–31

T

T

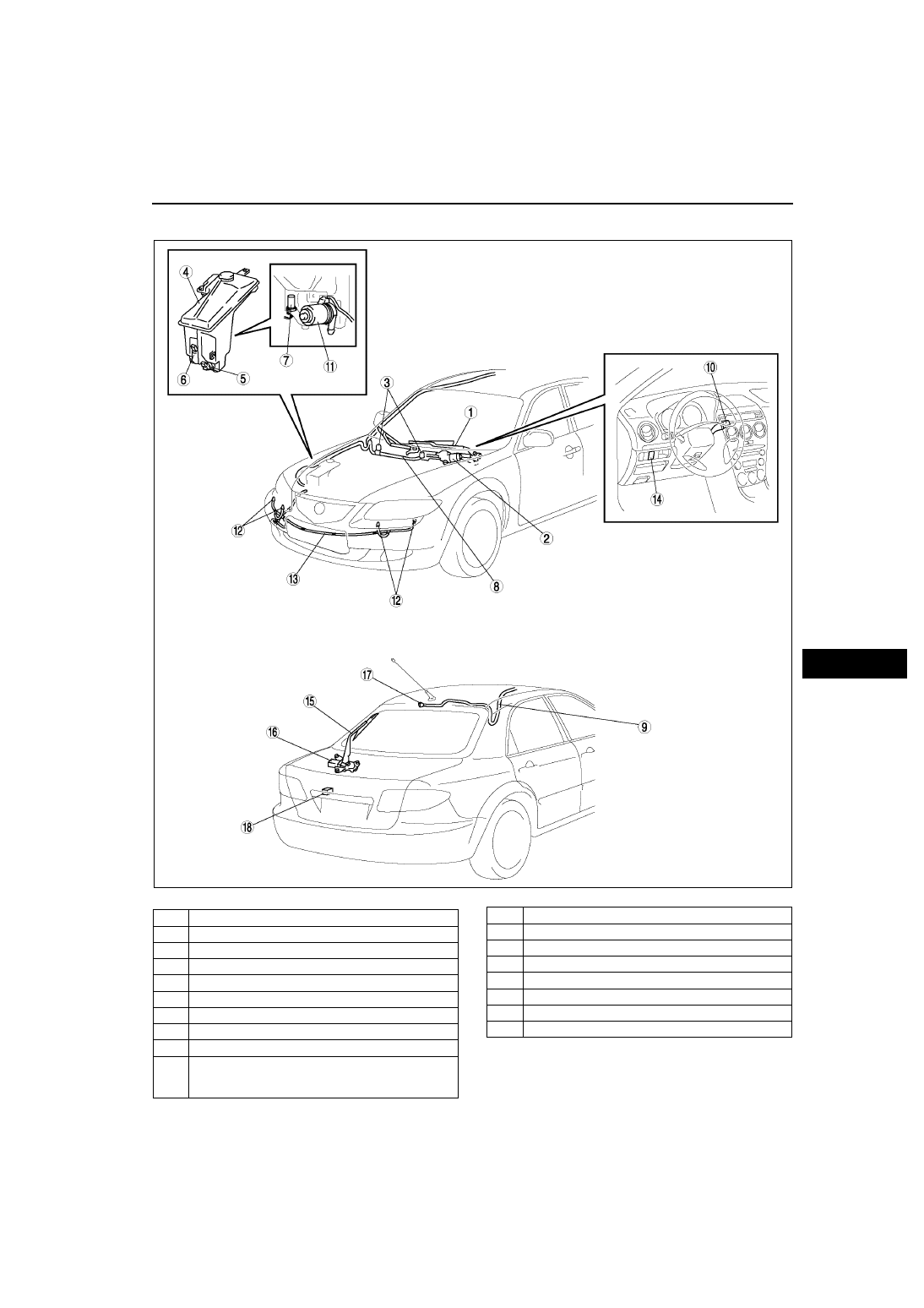

STRUCTURAL VIEW

A6E811601052T02

A6E8116T101

1

Windshield wiper arm and blade

2

Windshield wiper motor

3

Windshield washer nozzle

4

Washer tank

5

Windshield washer motor

6

Rear washer motor (5HB)

7

Washer fluid-level sensor (5HB)

8

Windshield washer hose

9

Rear washer hose (5HB)

10

Wiper and washer switch

•

Windshield wiper and washer switch

•

Rear wiper and washer switch (5HB)

11

Headlight cleaner motor

12

Headlight cleaner nozzle

13

Headlight cleaner hose

14

Headlight cleaner switch

15

Rear wiper arm and blade (5HB)

16

Rear wiper motor (5HB)

17

Rear washer nozzle (5HB)

18

Intermittent rear wiper relay (5HB)
