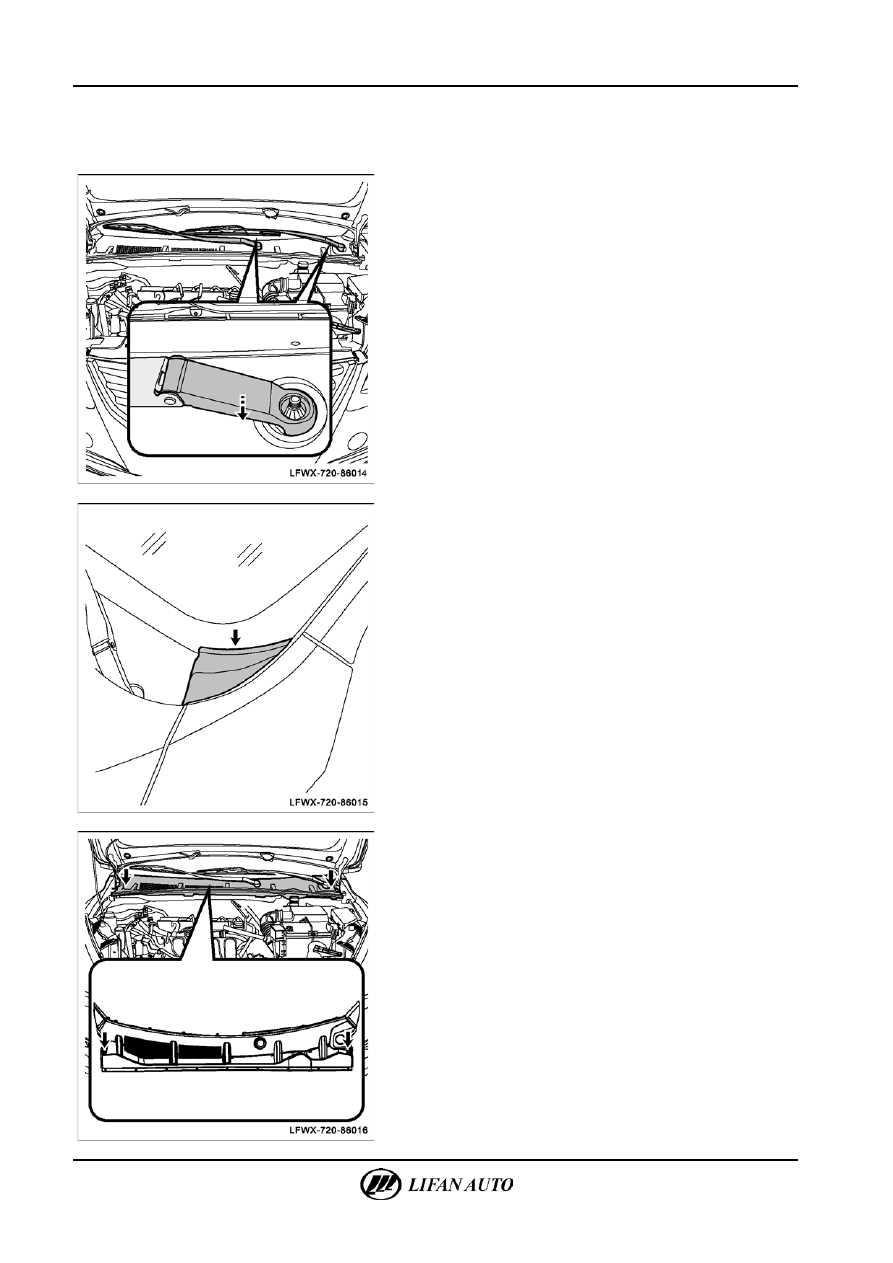

86-18

Система очистки и омывания - Тяга стеклоочистителя в сборе





Тяга стеклоочистителя в сборе

Замена



1.

Демонтировать тягу стеклоочистителя в сборе

с моторедуктором.

А.  Щетки стеклоочистителя автоматически возвращаются

в исходное положение.

Б.  Открыть крышку капота и использовать опорный стержень

для поддержки.

В.  Отсоединить отрицательный провод аккумуляторной

батареи.

Г.  Демонтировать рабочий и вспомогательный рычаг и щетку

стеклоочистителя в сборе.







Д.  Демонтировать левую и правую накладки верхней

облицовочной решетки.







Е.  Удалить фиксаторы и демонтировать верхнюю

облицовочную решетку.



Система очистки и омывания — Тяга стеклоочистителя в сборе

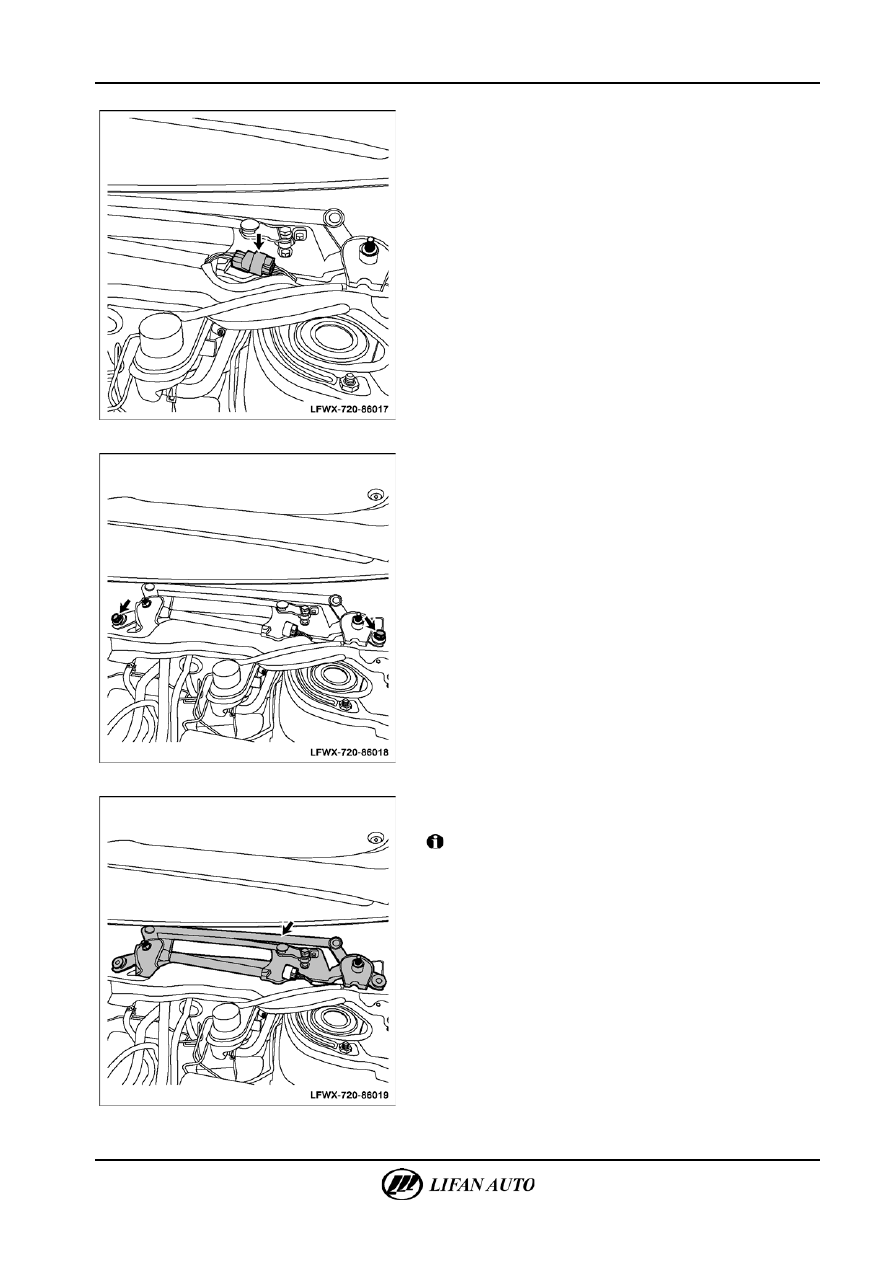

86-19





Ж.  Отсоединить соединитель жгута проводки моторедуктора

стеклоочистителя в сборе.







З.  Открутить крепежные болты тяги привода

и моторедуктора в сборе.







И.  Демонтировать тягу привода стеклоочистителя в сборе

с моторедуктором.



Внимание

Необходимо проявлять осторожность при хранении

стеклоочистителя в сборе с моторедуктором и обращении

с ним. Недопустимо произвольное перемещение рычажного

механизма стеклоочистителя в сборе.

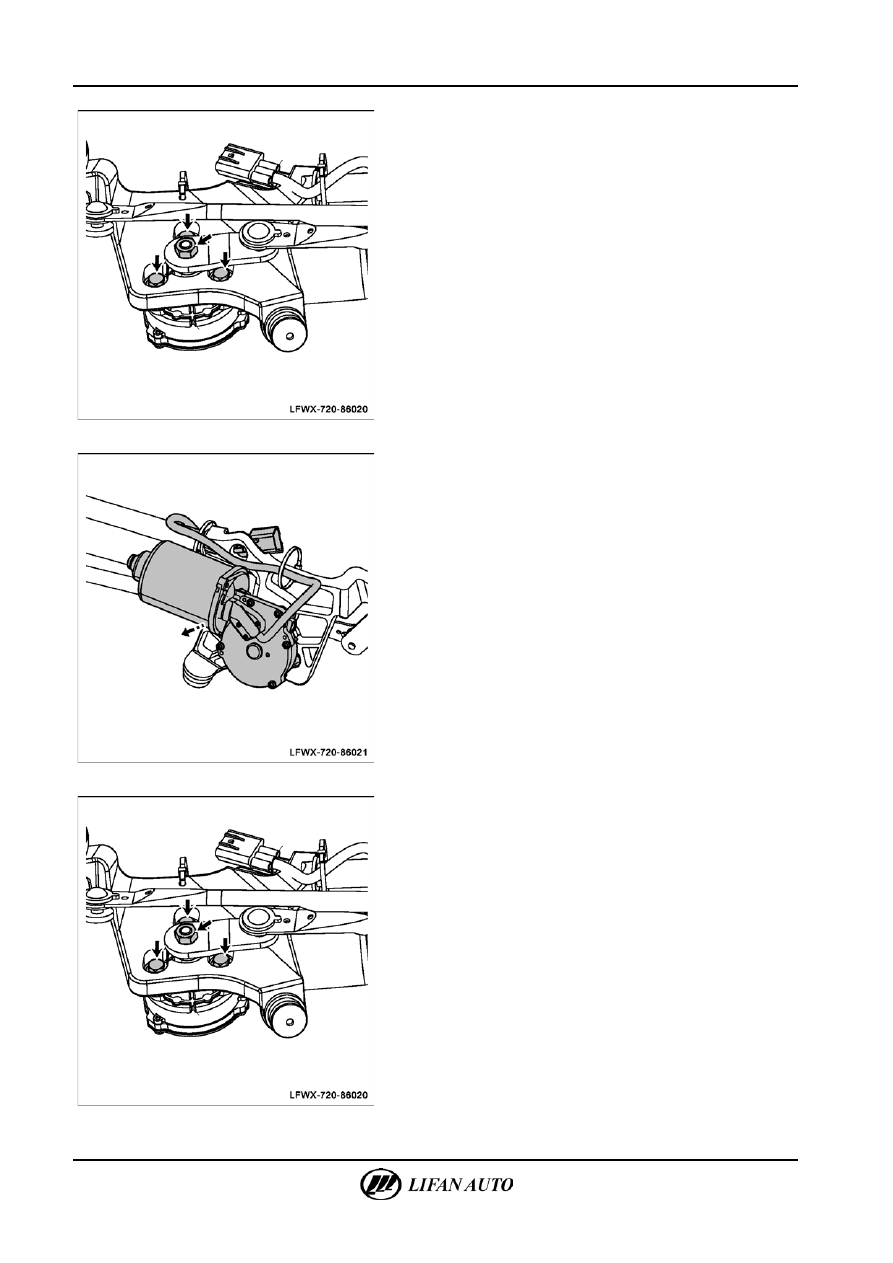

86-20

Система очистки и омывания - Тяга стеклоочистителя в сборе







2.

Разобрать рычажный механизм стеклоочистителя

в сборе с моторедуктором.

А.  Открутить гайки крепления моторедуктора

стеклоочистителя и оси поводка.

Б.  Открутить крепежные болты моторедуктора

стеклоочистителя и поводка.







В.  Демонтировать моторедуктор стеклоочистителя в сборе.







3.

Установить рычажный механизм стеклоочистителя

в сборе с моторедуктором.

А.  Закрутить крепежные болты моторедуктора

стеклоочистителя и поводка.
Момент затяжки: 8-12 Н·м

Б.  Закрутить гайки крепления моторедуктора

стеклоочистителя и оси поводка.
Момент затяжки: 8-12 Н·м



Система очистки и омывания — Тяга стеклоочистителя в сборе

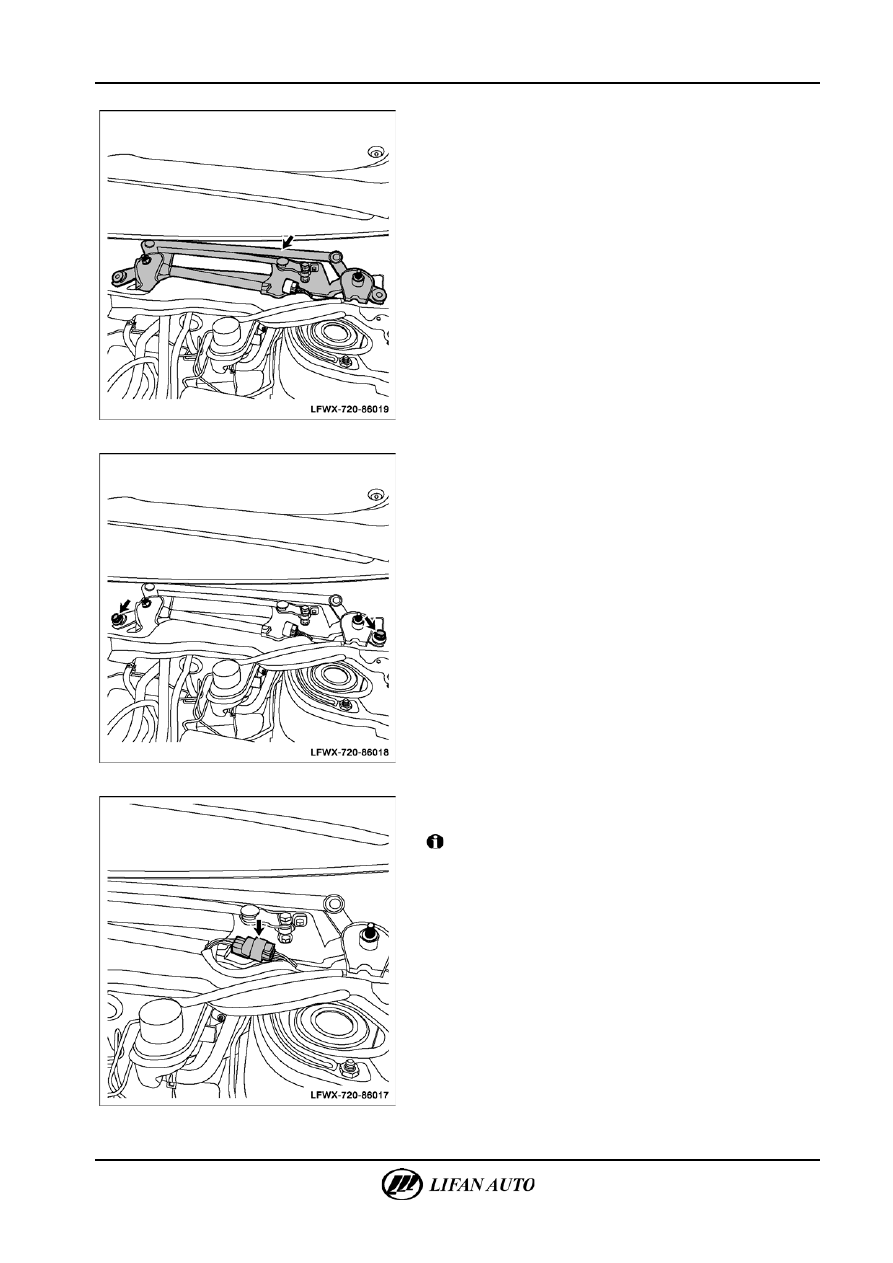

86-21





4.

Установить рычажный механизм стеклоочистителя

в сборе с моторедуктором.

А.  Установить рычажный механизм стеклоочистителя

в сборе.







Б.  Закрутить крепежные болты стеклоочистителя в сборе

с моторедуктором.
Момент затяжки: 8-12 Н·м







В.  Подключить соединитель жгута проводки моторедуктора

стеклоочистителя в сборе.



Внимание

Подключить разъем. При нормальном подключении

разъема должен быть слышен характерный щелчок.
