86-6

Система очистки и омывания - Система очистки и омывания





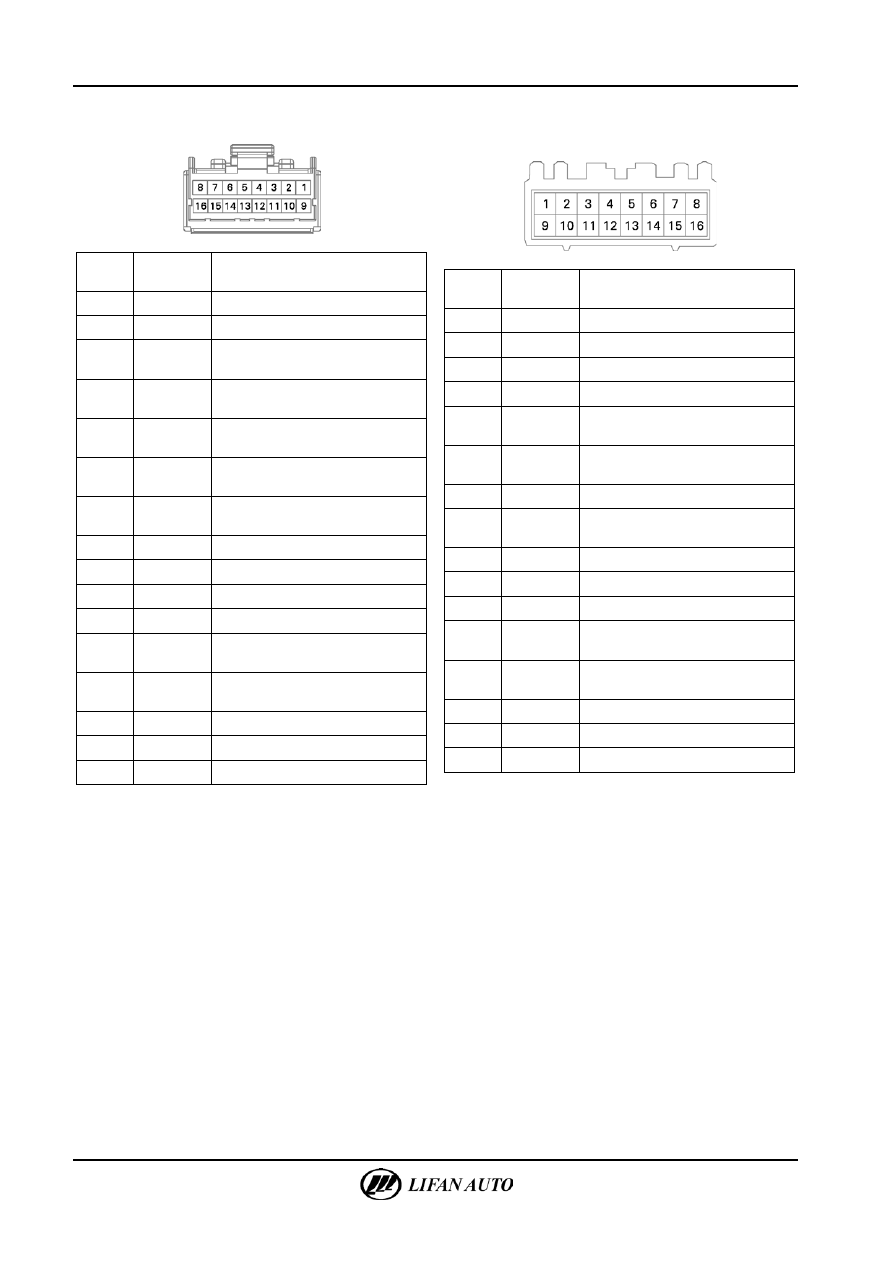

I05 к подрулевому переключателю



Номер

вывода

Цвет

Назначение

1

—

—

2

—

—

3

Зел.-син.  Сигнал выключателя

стеклоочистителя

4

Зел.-красн.  Сигнал выключателя

стеклоочистителя заднего стекла

5

Зел.-фиол.  Сигнал выключателя регулировки

скорости стеклоочистителя

6

Зел.-черн.  Заземление подрулевого

переключателя

7

Оранж.-

красн.

Сигнал выключателя фары

8

Зел.-бел.  Сигнал выключателя светорегулятора

9

—

—

10

—

—

11

—

—

12

Зел.-кор.  Сигнал выключателя сигнала

поворота

13

Зел.-желт.  Сигнал выключателя

противотуманной фары

14

—

—

15

—

—

16

—

—



I19 к переднему BCM (блоку управления электронными

системами)



Номер

вывода

Цвет

Назначение

1

—

—

2

—

—

3

—

—

4

Бел.-син.  Датчик заднего хода

5

Фиол.-красн.  Выключатель ограничителя передней

правой двери

6

Фиол.-черн.  Выключатель ограничителя передней

левой двери

7

Бел.-красн.  Выключатель сцепления

8

Кор.-бел.  Обратный сигнал электродвигателя

привода стеклоочистителей

9

—

—

10

—

—

11

Бел.-зел.  Выключатель крышки капота

12

Бел.

Выключатель лампы аварийной

сигнализации

13

Фиол.-зел.  Выключатель ограничителя задней

правой двери

14

Фиол.-бел.  Выключатель левой задней двери

15

—

—

16

—

—







Система очистки и омывания — Система очистки и омывания

86-7



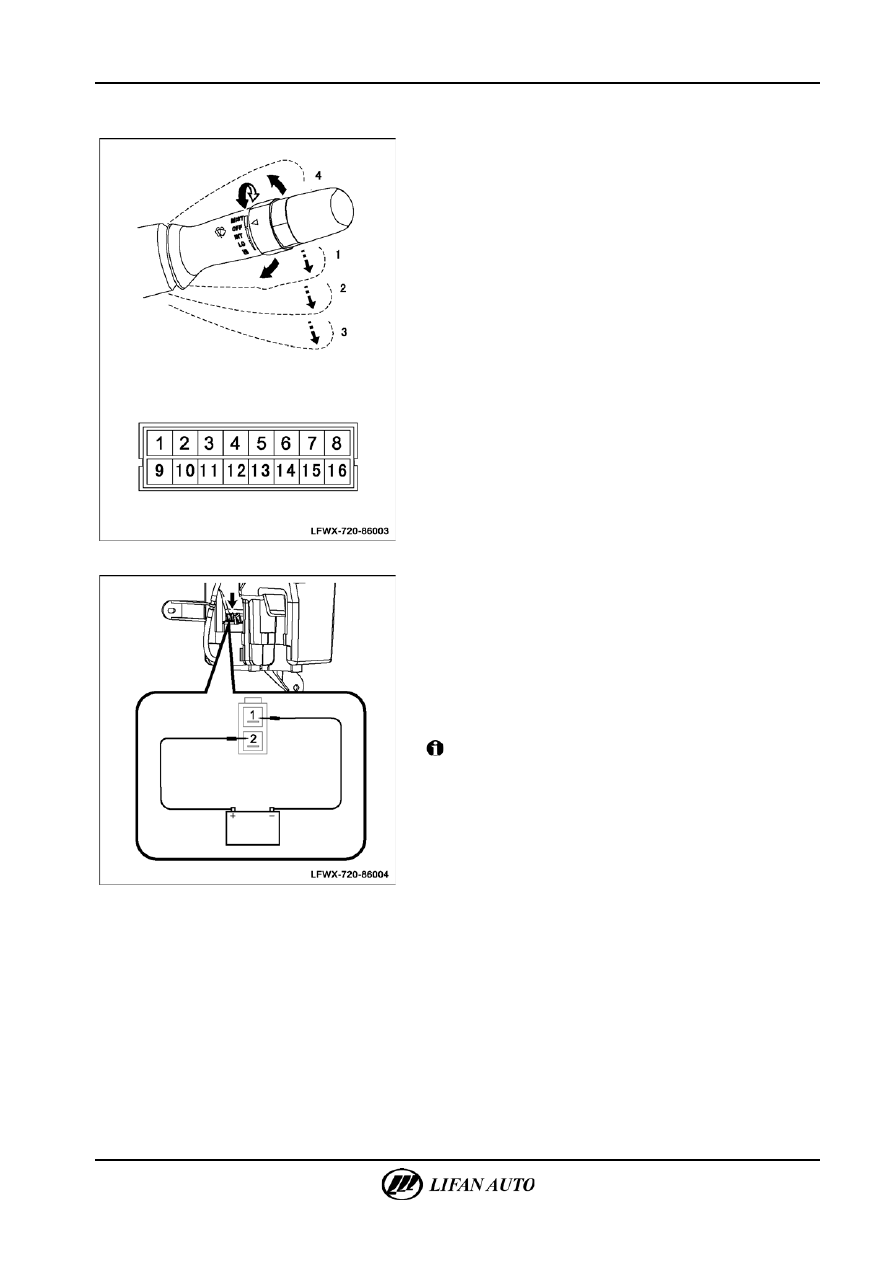

Проверка без демонтажа



1.

Проверить переключатель стеклоочистителя

и омывателя ветрового стекла.

А.  Подключить два цифровых мультиметра в режиме

измерения сопротивления соответственно к контактам 3

и 6 разъема выключателя стеклоочистителя I05.

Б.  Переключить выключатель в положения WASHING, HI,

LO, INT, OFF, MIST и считать соответствующие значения

сопротивления. Значение сопротивления должно

постепенно увеличиваться. Кроме того, сопротивления

в положениях LO и MIST должны быть одинаковыми.

В.  Подключить два цифровых мультиметра в режиме

измерения сопротивления к контактам 5 и 6 разъема

выключателя стеклоочистителя I05.

Г.  Повернуть регулятор скорости стеклоочистителя

в положения 1, 2, 3 и 4, считать соответствующие значения

сопротивления. Значение сопротивления должно

постепенно уменьшаться.
Если величина сопротивления не соответствует

требованиям, подрулевой переключатель должен быть

заменен.







2.

Проверить насос омывателя в сборе.

А.  Подключить положительный вывод аккумуляторной

батареи (+) к контакту 2 насоса омывателя.

Б.  Подключить отрицательный вывод аккумуляторной

батареи (–) к контакту 1 насоса омывателя.

В.  Убедиться в выходе омывающей жидкости из

нагнетательного патрубка насоса омывателя в сборе. Если

омывающая жидкость не выходит, заменить насос

омывателя в сборе с электродвигателем.



Внимание

Для предотвращения повреждения эта операция должна

быть выполнена в течение короткого времени, чтобы не

повредить насос омывателя. При необходимости долить

в бачок требуемое количество жидкости.

86-8

Система очистки и омывания - Система очистки и омывания







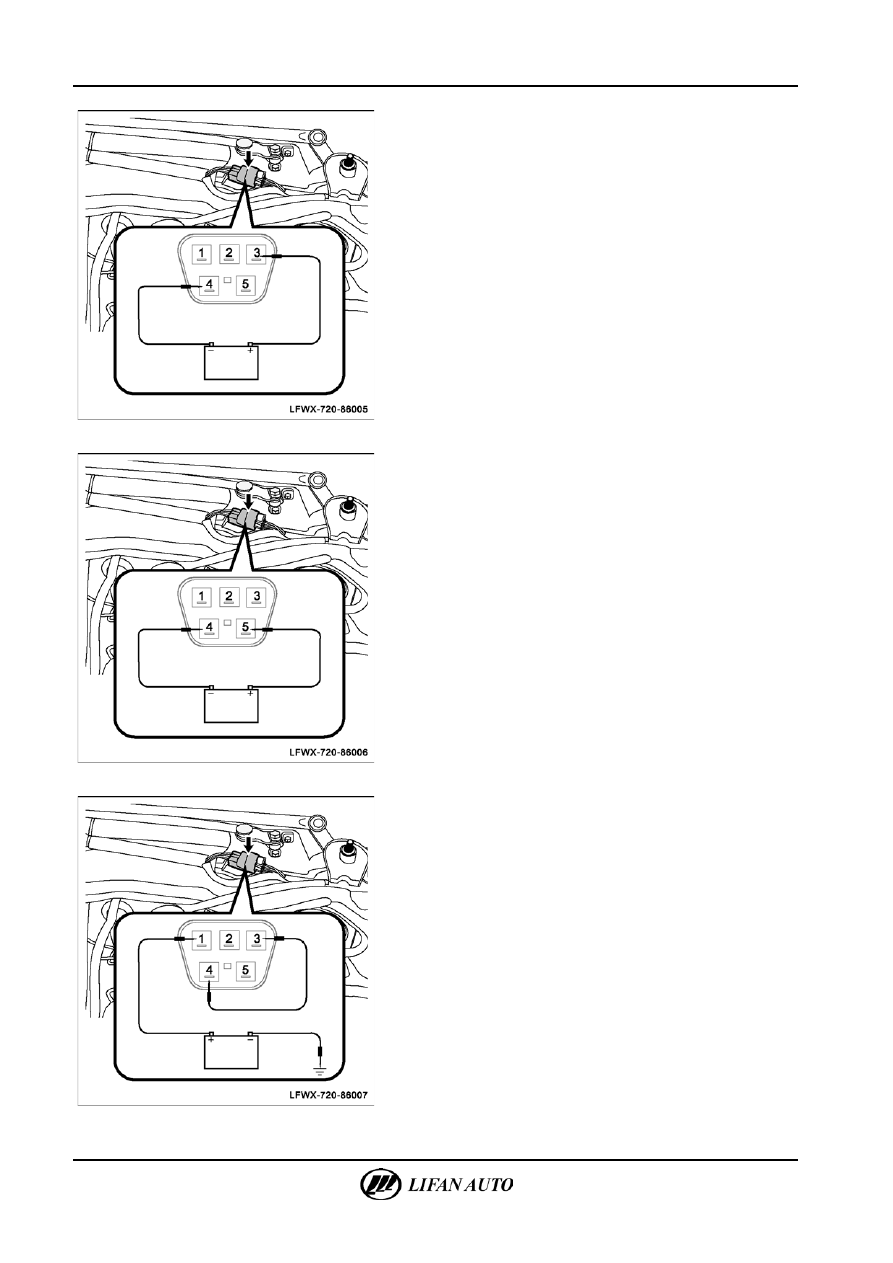

3.

Проверить моторедуктор стеклоочистителя в сборе.

А.  Проверить работу на низкой скорости.

Подключить к положительному выводу аккумуляторной

батареи контакт 3 моторедуктора стеклоочистителя,

а к отрицательному выводу подключить контакт 4,

моторедуктор должен работать на низкой скорости.







Б.  Проверить работу на высокой скорости.

Подключить к положительному выводу аккумуляторной

батареи контакт 5 моторедуктора стеклоочистителя,

а к отрицательному выводу подключить контакт 4,

моторедуктор должен работать на высокой скорости.







В.  Убедиться в автоматической остановке стеклоочистителя

•

Подключить к положительному выводу

аккумуляторной батареи контакт 3 моторедуктора

стеклоочистителя, а к отрицательному выводу

подключить контакт 4. Щетка стеклоочистителя

останавливается в любом другом положении, кроме

исходного.

•

Подключить провод к контактам 3 и 4 моторедуктора

стеклоочистителя, положительному выводу

аккумуляторной батареи и контакту 1 моторедуктора

стеклоочистителя, моторедуктор должен работать на

низкой скорости. Щетка стеклоочистителя должна

остановиться в исходном положении.



Система очистки и омывания — Поиск и устранение неисправностей

86-9



Поиск и устранение неисправностей

Таблица признаков неисправностей

Нижеприведенная таблица поможет установить возможные причины неисправностей. Проверить каждую деталь

в соответствующем порядке. При необходимости отремонтировать или заменить эти детали.

Признак

Возможные причины неисправностей

Рекомендуемые действия

Система очистки и омывания

не работает

1. Предохранитель (перегорел)

Заменить

2. Электропроводка (обрыв или короткое

замыкание)

Отремонтировать или заменить провод или разъем

3. Подрулевой переключатель (неисправен)  Заменить
4. Передний BCM (неисправен)

Заменить

Передний стеклоочиститель

не работает только

в положении HI (высокая

скорость)

1. Электропроводка (обрыв или короткое

замыкание)

Отремонтировать или заменить провод или разъем

2. Моторедуктор стеклоочистителя

ветрового стекла (поврежден)

Заменить

3. Передний BCM (неисправен)

Заменить

Передний стеклоочиститель

не работает только

в положении LO (низкая

скорость)

1. Электропроводка (обрыв или короткое

замыкание)

Отремонтировать или заменить провод или разъем

2. Моторедуктор стеклоочистителя

ветрового стекла (поврежден)

Заменить

3. Передний BCM (неисправен)

Заменить

Передний стеклоочиститель

не работает только

в положении омывания

1. Электропроводка (обрыв или короткое

замыкание)

Отремонтировать или заменить провод или разъем

2. Электродвигатель омывателя ветрового

стекла (поврежден)

Заменить

3. Передний BCM (неисправен)

Заменить

Рычаг стеклоочистителя не

возвращается в исходное

положение или находится

в несоответствующем

положении

(стеклоочиститель ветрового

стекла выключен)

1. Электропроводка (обрыв или короткое

замыкание)

Отремонтировать или заменить провод или разъем

2. Моторедуктор стеклоочистителя

ветрового стекла (поврежден)

Заменить

3. Передний BCM (неисправен)

Заменить

4. Рычаг стеклоочистителя

(несоответствующий монтаж)

Установить заново

Нехарактерный шум при

работе стеклоочистителя

1. Червяк (ржавчина или недостаточная

смазка)

Заменить стеклоочиститель ветрового стекла в сборе

2. Соединительная тяга (износ или

повреждение)

Заменить тяги стеклоочистителя ветрового стекла

в сборе

3. Щетка стеклоочистителя (старение

резины или трещины)

Заменить щетку стеклоочистителя в сборе

Результат очистки стекла

неудовлетворительный

1. Стекло ветрового окна (загрязнено

маслом или воском)

Стеклоочиститель выключен

2. Омывающая жидкость (низкое качество)  Залить омывающую жидкость требуемого качества
3. Щетка стеклоочистителя

(несоответствующая модель)

Установить щетку стеклоочистителя в сборе

требуемого типа

4. Щетка стеклоочистителя (старение

резины или трещины)

Заменить щетку стеклоочистителя в сборе

5 Рычаг стеклоочистителя (деформирован

или поврежден)

Заменить

6. Рычаг стеклоочистителя (ослабленная

жесткость пружины)

Заменить
