Электрические стеклоподъемники и зеркала заднего вида - Поиск и устранение неисправностей

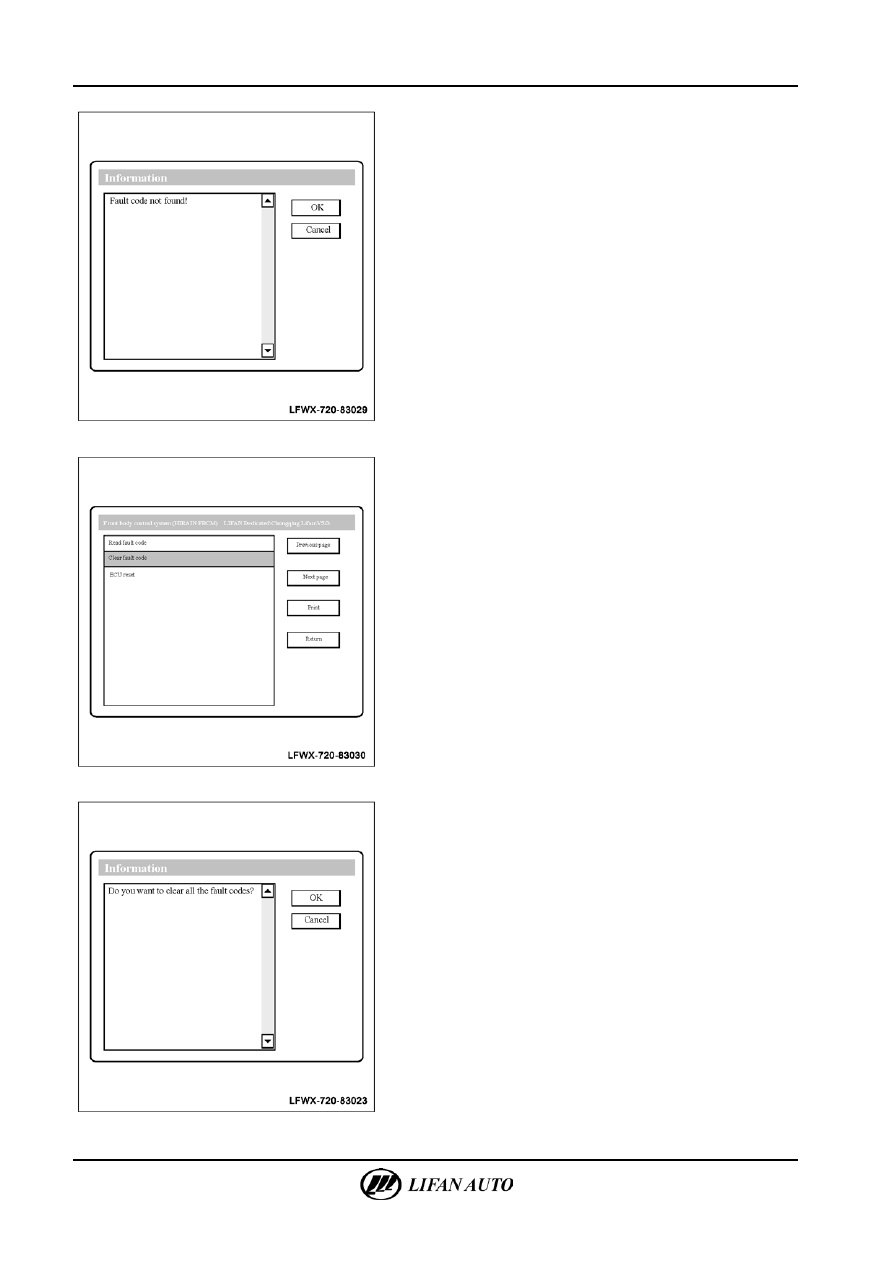

З.  Если код DTC не обнаружен, выбрать «OK» для возврата.







2.

Удалить коды DTC.

А.  Нажать «Clear DTC» (Стереть DTC) для удаления кода

DTC.







Б.  Выбрать «OK» для удаления кодов DTC.



Электрические стеклоподъемники и зеркала заднего вида — Поиск и устранение неисправностей

83-15



Перечень кодов неисправности



Внимание

Если в режиме проверки отображается определенный код DTC, необходимо проверить электрическую систему

в соответствии с кодом, указанным в следующей таблице.

Диагностический код

неисправности (DTC)

Описание кода неисправности

Возможные причины неисправности

B104011

Короткое замыкание электродвигателя

стеклоподъемника передней левой двери

•

Цепь электродвигателя стеклоподъемника

передней левой двери;

•

электродвигатель стеклоподъемника передней

левой двери;

•

блок управления передней левой двери

B104015

Обрыв цепи электродвигателя

стеклоподъемника передней левой двери

•

Цепь электродвигателя стеклоподъемника

передней левой двери;

•

электродвигатель стеклоподъемника передней

левой двери;

•

блок управления передней левой двери

B104111

Короткое замыкание электродвигателя

стеклоподъемника передней правой двери

•

Цепь электродвигателя стеклоподъемника

передней правой двери;

•

электродвигатель стеклоподъемника передней

правой двери;

•

блок управления передней правой двери

B104115

Обрыв цепи электродвигателя

стеклоподъемника передней правой двери

•

Цепь электродвигателя стеклоподъемника

передней правой двери;

•

электродвигатель стеклоподъемника передней

правой двери;

•

блок управления передней правой двери

B104211

Короткое замыкание электродвигателя

стеклоподъемника задней левой двери

•

Цепь электродвигателя стеклоподъемника задней

левой двери;

•

электродвигатель стеклоподъемника задней

левой двери;

•

блок управления задней левой двери

B104215

Обрыв цепи электродвигателя

стеклоподъемника задней левой двери

•

Цепь электродвигателя стеклоподъемника задней

левой двери;

•

электродвигатель стеклоподъемника задней

левой двери;

•

блок управления задней левой двери

B104311

Короткое замыкание электродвигателя

стеклоподъемника задней правой двери

•

Цепь электродвигателя стеклоподъемника задней

правой двери;

•

электродвигатель стеклоподъемника задней

правой двери;

•

блок управления задней правой двери

B104315

Обрыв цепи электродвигателя

стеклоподъемника задней правой двери

•

Цепь электродвигателя стеклоподъемника задней

правой двери;

•

электродвигатель стеклоподъемника задней

правой двери;

•

блок управления задней правой двери

83-16

Электрические стеклоподъемники и зеркала заднего вида - Поиск и устранение неисправностей





Таблица признаков неисправностей

Нижеприведенная таблица поможет установить возможные причины неисправностей. Проверить каждую деталь

в соответствующем порядке. При необходимости отремонтировать либо заменить эти детали.

Признак

Возможные причины

неисправности

Рекомендуемые действия

Не работают все

электростеклоподъемники

1. Плавкий предохранитель

(перегорел)

Заменить

2.

Электрическая цепь (обрыв или

короткое замыкание)

Отремонтировать или заменить провод или разъем

Не работают наружные

зеркала с электроприводом с

обеих сторон

1. Плавкий предохранитель

(перегорел)

Заменить

2. Контроллер привода зеркала

заднего вида (поврежден)

Заменить

3. Провод питания и заземления

привода зеркала заднего вида (обрыв

или короткое замыкание)

Отремонтировать или заменить провод или разъем

Не работает левое зеркало

заднего вида

1. Контроллер привода зеркала

заднего вида (поврежден)

Заменить

2. Жгут проводов (обрыв или

короткое замыкание)

Отремонтировать или заменить провод или разъем

Не работает правое зеркало

заднего вида

1. Контроллер привода зеркала

заднего вида (поврежден)

Заменить

2.

Жгут проводов (обрыв или

короткое замыкание)

Отремонтировать или заменить провод или разъем

Левое зеркало заднего вида

не работает в направлениях

вверх и вниз

1. Контроллер привода зеркала

заднего вида (поврежден)

Заменить

2. Электродвигатель (поврежден)

Заменить зеркало заднего вида в сборе

3. Жгут проводов (обрыв или

короткое замыкание)

Отремонтировать или заменить провод или разъем

Левое зеркало заднего вида

не работает в направлениях

влево и вправо

1. Контроллер привода зеркала

заднего вида (поврежден)

Заменить

2. Электродвигатель (поврежден)

Заменить зеркало заднего вида в сборе

3.

Жгут проводов (обрыв или

короткое замыкание)

Отремонтировать или заменить провод или разъем

Правое зеркало заднего вида

не работает в направлениях

вверх и вниз

1.

Контроллер привода зеркала

заднего вида (поврежден)

Заменить

2. Электродвигатель (поврежден)

Заменить зеркало заднего вида в сборе

3. Жгут проводов (обрыв или

короткое замыкание)

Отремонтировать или заменить провод или разъем

Правое зеркало заднего вида

не работает в направлениях

влево и вправо

1. Контроллер привода зеркала

заднего вида (поврежден)

Заменить

2. Электродвигатель (поврежден)

Заменить зеркало заднего вида в сборе

3. Жгут проводов (обрыв или

короткое замыкание)

Отремонтировать или заменить провод или разъем



Электрические стеклоподъемники и зеркала заднего вида — Поиск и устранение неисправностей

83-17



B104011 —

Короткое замыкание электродвигателя стеклоподъемника

передней левой двери
B104015 —

Обрыв цепи электродвигателя стеклоподъемника передней

левой двери

Шаг

Диагностика

ДА

НЕТ

1

Проверка системы
•

Убедиться в исправности источника питания.

•

Потянуть переключатель управления стеклоподъемником передней левой

двери и проверить исправность движения стеклоподъемника при подъеме.



Перейти

к шагу 2

2

Проверка отсутствия обрыва электропроводки
•

Отсоединить разъем D06 электродвигателя стеклоподъемника передней левой

двери и разъем D05 от блока управления стеклоподъемником передней левой

двери.

•

С помощью цифрового мультиметра в режиме измерения сопротивления

убедиться в том, что уровень сопротивления между контактами 1 и 2

в разъеме D06 и контактами 10 и 9 в разъеме D05 не превышает 2 Ом.

Перейти

к шагу 3

Перейти

к шагу 7

3

Проверка на наличие короткого замыкания
•

Отсоединить разъем D06 электродвигателя стеклоподъемника передней левой

двери.

•

С помощью цифрового мультиметра в режиме измерения сопротивления

убедиться в том, что уровень сопротивления между контактами 1 и 2

в разъеме D06 и заземлением превышает 1 МОм.

Перейти

к шагу 4

Перейти

к шагу 7

4

Проверка электродвигателя стеклоподъемника передней левой двери
•

Отсоединить разъем D06 электродвигателя стеклоподъемника передней левой

двери.

•

Подсоединить положительный и отрицательный контакты аккумуляторной

батареи соответственно к контактам 1 и 2 электродвигателя передней левой

двери и проверить исправность работы электродвигателя.

Перейти

к шагу 5

Перейти

к шагу 6

5

Замена блока управления в левой передней двери
•

Порядок работ по замене переключателя стеклоподъемника передней левой

двери указан в руководстве по ремонту.

Перейти

к шагу 8



6

Замена электродвигателя стеклоподъемника передней левой двери
•

Порядок работ по замене электродвигателя стеклоподъемника передней левой

двери указан в руководстве по ремонту.

Перейти

к шагу 8



7

Проверка жгутов проводов и разъемов
•

Отремонтировать или заменить неисправные жгут проводов или разъем.

Перейти

к шагу 8



8

Убедиться в устранении неисправности. Диагностика выполнена.







B104111 —

Короткое замыкание электродвигателя стеклоподъемника

передней правой двери
B104115 —

Обрыв цепи электродвигателя стеклоподъемника передней

правой двери

Шаг

Диагностика

ДА

НЕТ

1

Проверка системы
•

Убедиться в исправности источника питания.

•

Потянуть переключатель управления стеклоподъемником передней правой

двери и проверить исправность движения стеклоподъемника при подъеме.



Перейти

к шагу 2
