83-10

Электрические стеклоподъемники и зеркала заднего вида - Эл. стеклоподъемники и зеркала заднего вида





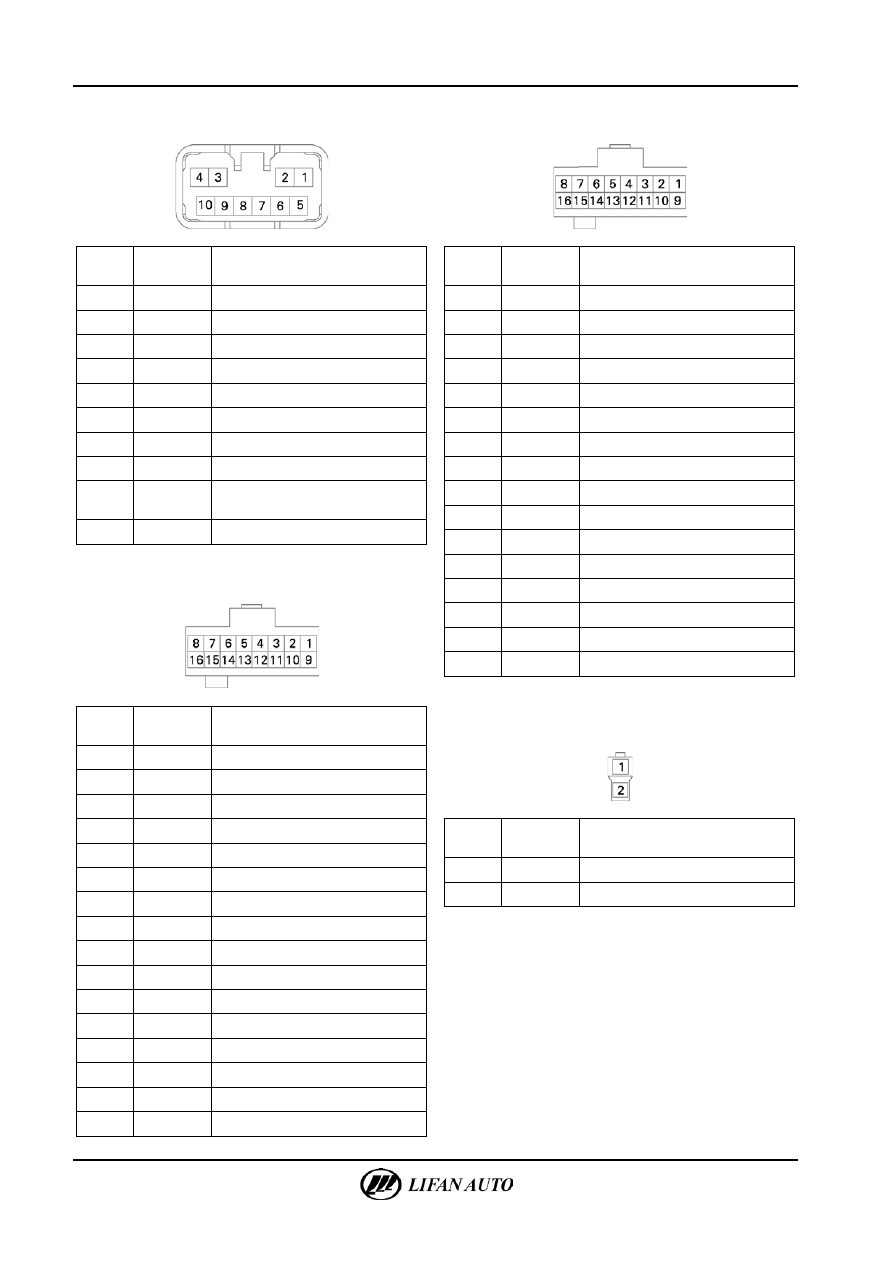

М04 — Блок управления задней левой двери



Номер

вывода

Цвет

Назначение

1

—

—

2

—

—

3

—

—

4

—

—

5

Бел.-красн.  Подъем стекла

6

Бел.-черн.  Опускание стекла

7

Красн.

Электропитание от батареи

8

Черн.

Заземление

9

Оранж.-

красн.

Запирание

10

Оранж.-бел.  Отпирание



N05 —

Блок управления задней правой двери



Номер

вывода

Цвет

Назначение

1

—

—

2

—

—

3

—

—

4

—

—

5

—

—

6

—

—

7

—

—

8

—

—

9

Красн.-бел.  Электропитание от батареи

10

Черн.

Заземление

11

Зел.

LIN

12

Фиол.

Лампа подсветки (+)

13

—

—

14

—

—

15

—

—

16

—

—



М05 — Блок управления задней левой двери



Номер

вывода

Цвет

Назначение

1

—

—

2

—

—

3

—

—

4

—

—

5

—

—

6

—

—

7

—

—

8

—

—

9

Красн.-бел.  Электропитание от батареи

10

Черн.

Заземление

11

Зел.

LIN

12

Фиол.

Лампа подсветки (+)

13

—

—

14

—

—

15

—

—

16

—

—



N02 —

Электродвигатель стеклоподъемника задней

правой двери



Номер

вывода

Цвет

Назначение

1

Бел.-красн.  Подъем стекла (+)

2

Бел.-черн.  Опускание стекла (+)





Электрические стеклоподъемники и зеркала заднего вида — Эл. стеклоподъемники и зеркала заднего вида 83-11



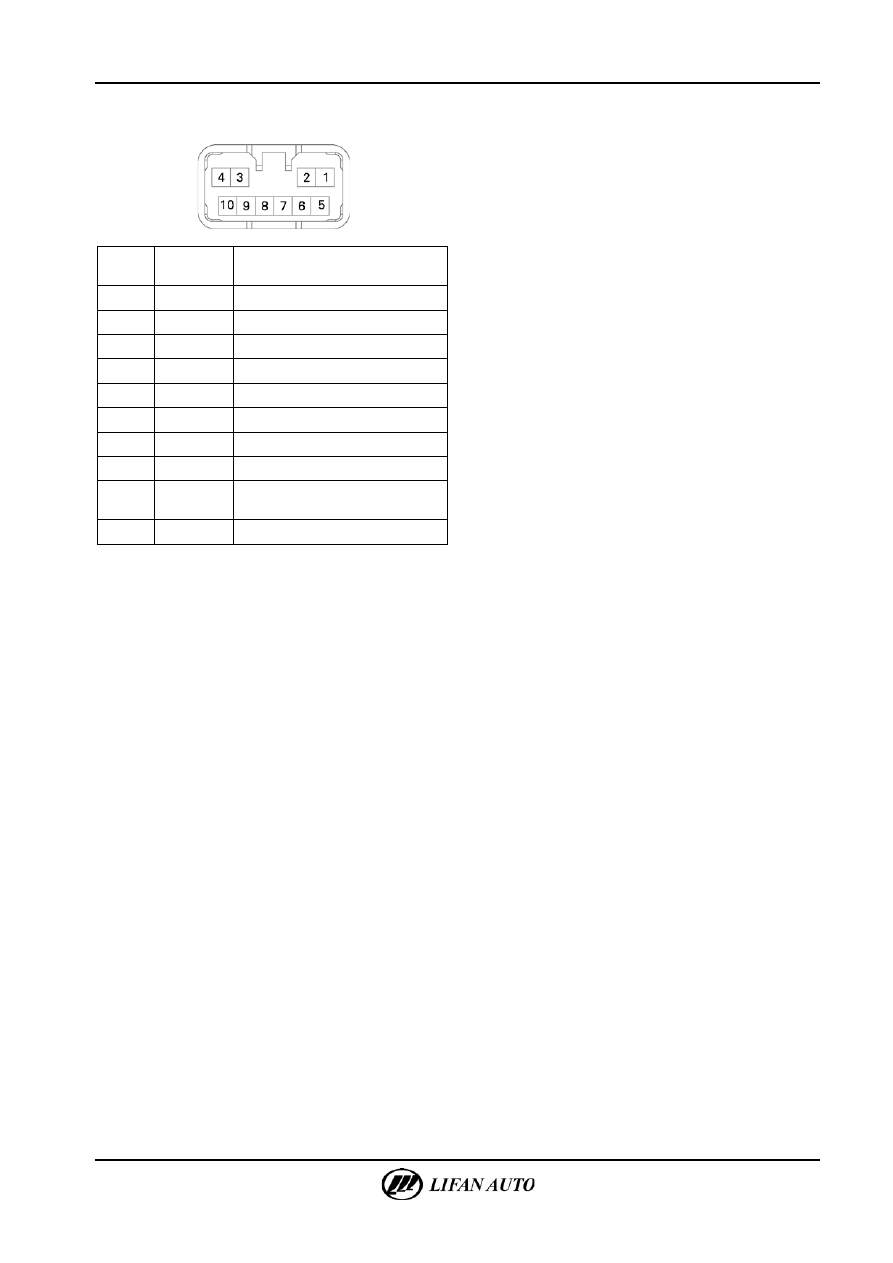

N04 —

Блок управления задней правой двери



Номер

вывода

Цвет

Назначение

1

—

—

2

—

—

3

—

—

4

—

—

5

Бел.-красн.  Подъем стекла

6

Бел.-черн.  Опускание стекла

7

Красн.

Электропитание от батареи

8

Черн.

Заземление

9

Оранж.-

красн.

Запирание

10

Оранж.-бел.  Отпирание





83-12

Электрические стеклоподъемники и зеркала заднего вида - Поиск и устранение неисправностей





Поиск и устранение неисправностей

Считывание и удаление кодов неисправности

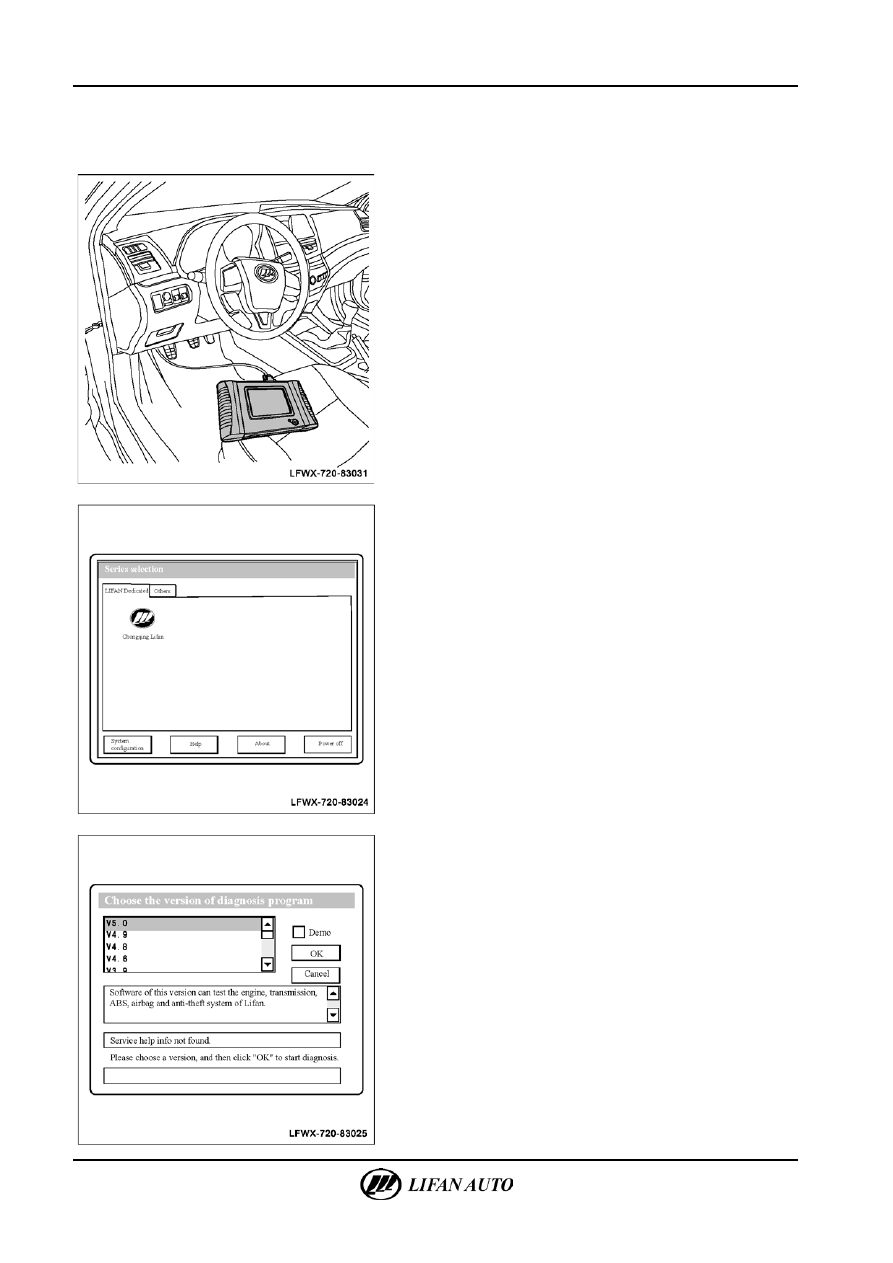

1.

Считать коды неисправностей (DTC) с помощью

диагностического сканера.

А.  Подключить диагностический тестер LIFAN V30

к диагностическому интерфейсу.







Б.  Включить диагностический тестер и войти

в диагностическую систему «Chongqing LIFAN».







В.  Выбрать диагностическую программу V5.0 и нажать «OK».



Электрические стеклоподъемники и зеркала заднего вида — Поиск и устранение неисправностей

83-13

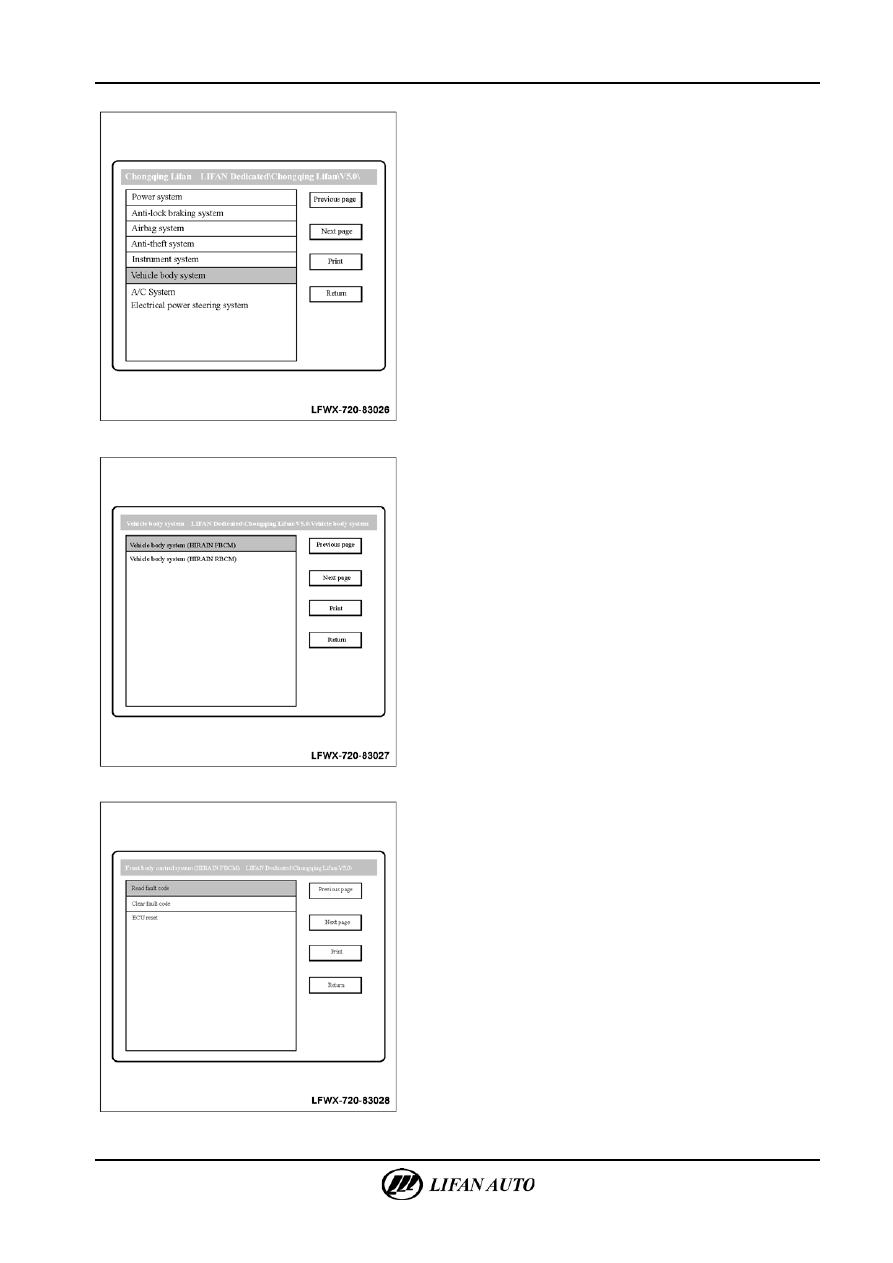

Г.  Выполнить выбор и войти в «Body System».







Д.  Выбрать «Body Control System (HIRAIN FBCM)» (Система

управления кузовом).







Е.  Нажать и выбрать «Read DTC» (Считать DTC).
△

Совет

Если в диагностическом сканере сохранен какой-нибудь

предыдущий код DTC, его необходимо стереть перед новым

считыванием.
Ж.  Считать и записать отображаемые на сканере

диагностические коды DTC.
