81-16

Внутренние и внешние декоративные элементы - Внутренняя защитная панель передней двери





Внутренняя защитная панель передней двери

Замена



1.

Снятие внутренней защитной панели передней двери

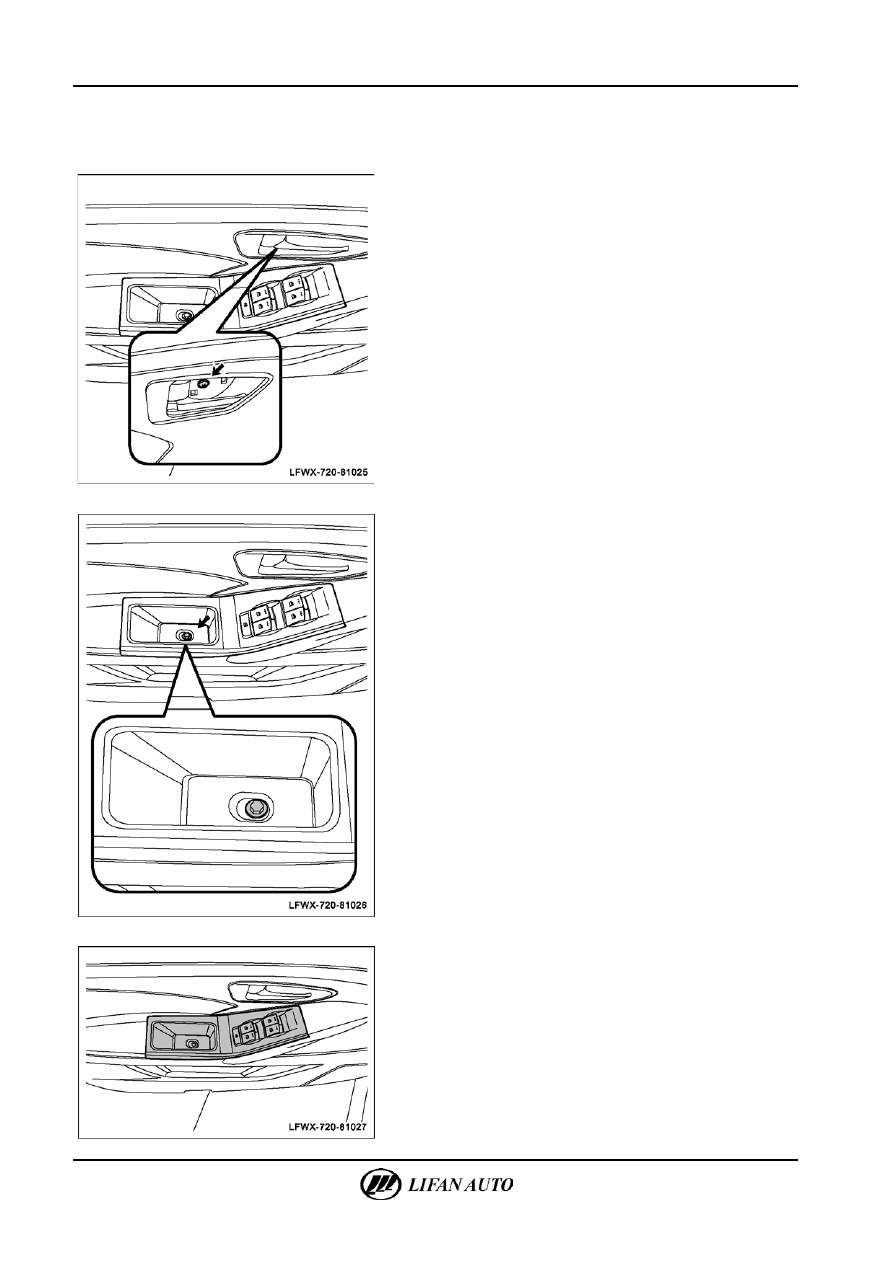

А.  Потянуть внутреннюю ручку передней двери и с помощью

отвертки поддеть крышку внутренней ручки, выкрутить

винты крепления внутренней ручки.







Б.  Вынуть резиновую подушку и с помощью отвертки снять

винты крепления корпуса переключателя

электростеклоподъемника передней двери.







В.  Использовать плоскую отвертку для снятия корпуса

переключателя стеклоподъемника.



Внутренние и внешние декоративные элементы - Внутренняя защитная панель передней двери

81-17

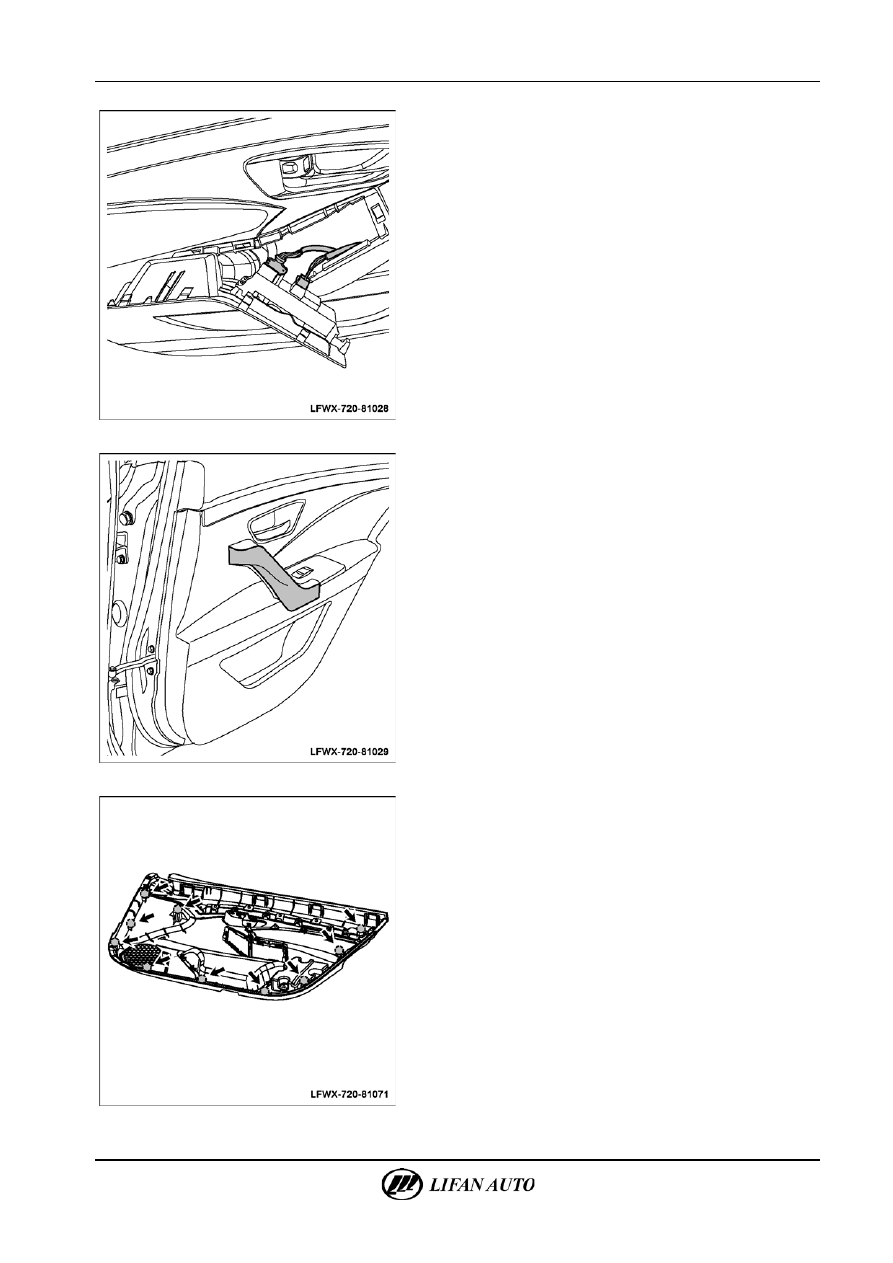

Г.  Повернуть корпус переключателя

электростеклоподъемника, отсоединить разъем

электропроводки и снять корпус переключателя.







Д.  С помощью плоской отвертки поддеть крышку ручки

передней двери, снять крепежные винты ручки передней

двери и снять ручку передней двери.

△ Сов

е

т



Этот шаг применяется только для снятия панели обивки правой

передней двери.







Е.  С помощью плоской отвертки поддеть крепежные кнопки

внутренней защитной панели передней двери.

Ж.  Немного сместить панель обивки передней двери и вынуть

внутреннюю ручку передней двери из панели обивки

передней двери, снять панель обивки передней двери.

81-18

Внутренние и внешние декоративные элементы - Внутренняя защитная панель передней двери







2.

Установка внутренней защитной панели передней

двери

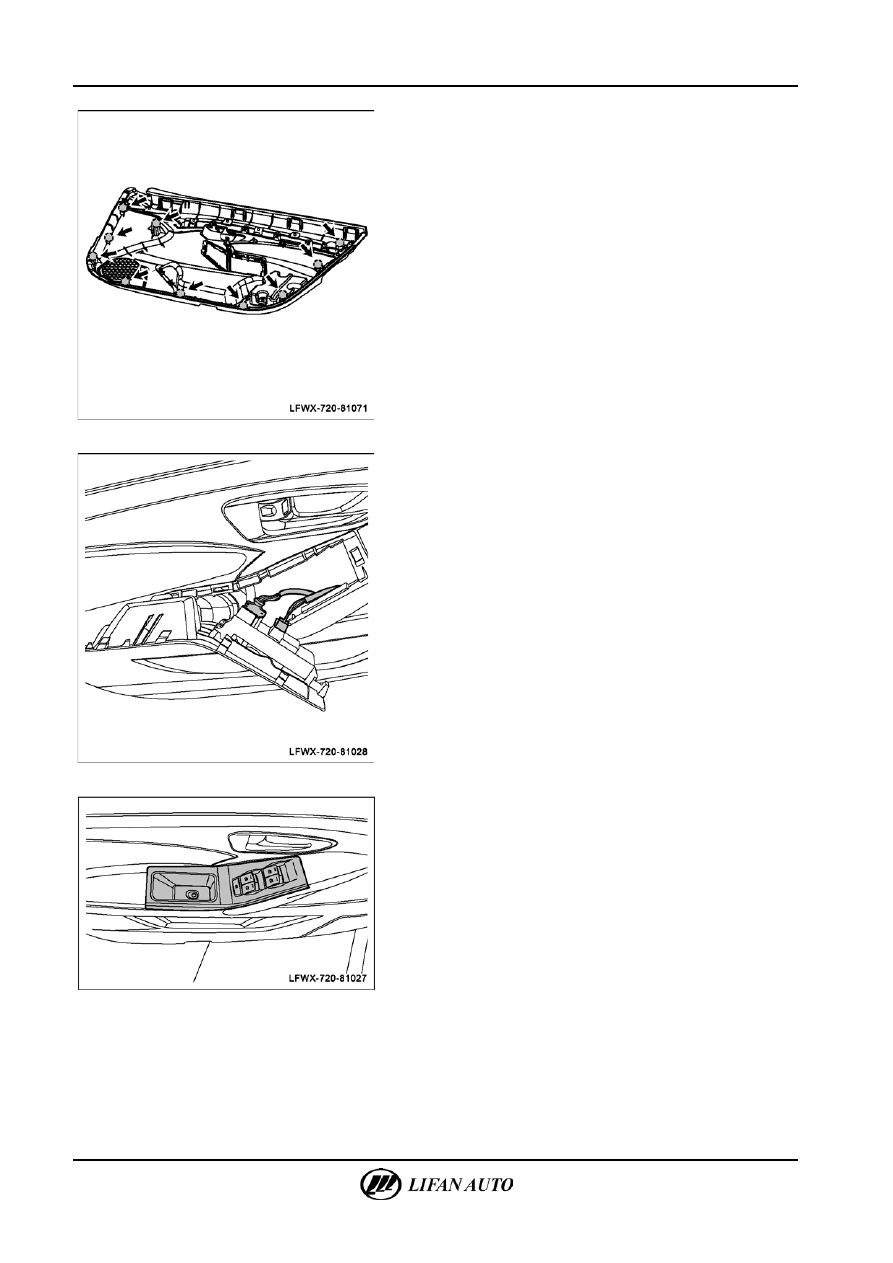

А.  Установить внутреннюю ручку передней двери на панель

обивки передней двери.

Б.  Согласовать положение крепежных кнопок внутренней

защитной панели передней двери с отверстиями. Нажать на

крепежные кнопки для их фиксации в правильном

положении.







В.  Подсоединить разъем электропроводки корпуса

переключателя электростеклоподъемника.







Г.  Установить корпус переключателя

электростеклоподъемника на место монтажа.

Д.  Установить и затянуть винты крепления корпус

переключателя электростеклоподъемника и резиновую

подушку.
Момент затяжки: 5–6 Н·м



Внутренние и внешние декоративные элементы - Внутренняя защитная панель передней двери

81-19

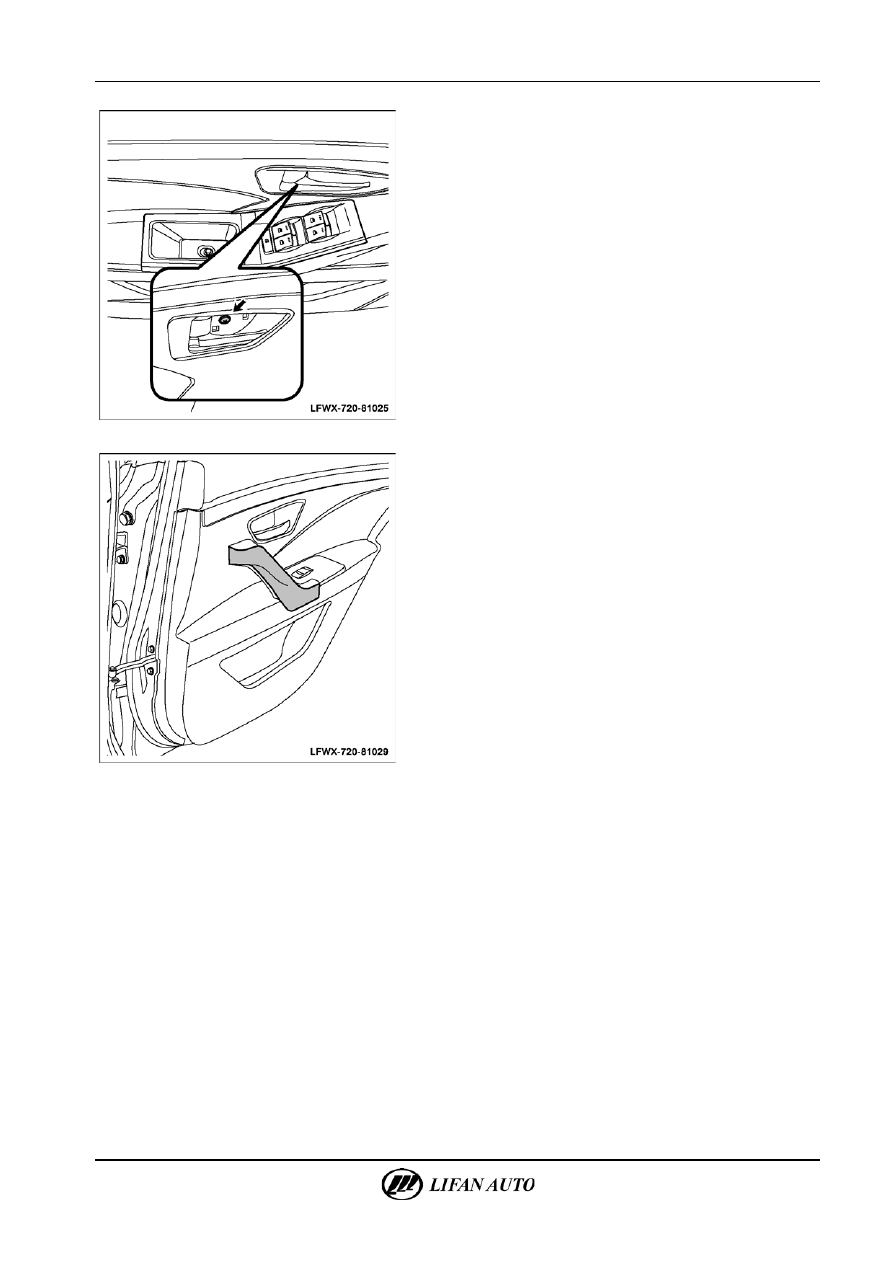

Е.  Завернуть и затянуть крепежные винты внутренней ручки

передней двери.
Момент затяжки: 5–6 Н·м

Ж.  Потянуть внутреннюю ручку и установить крышку

внутренней ручки.







З.  Завернуть и затянуть крепежные винты ручки передней

двери.

И.  Установить крышку ручки передней двери.
△ Сов

е

т



Этот шаг применяется только для установки панели обивки

правой передней двери.
