81-12

Внутренние и внешние декоративные элементы - Панель обивки средней стойки







Л.  Установить нижнюю панель средней стойки.
М.  Установить уплотнители проема передней и задней дверей

около нижней панели обивки средней стойки.

Н.  Установить панель обивки порога передней двери.
О.   Установить панель обивки порога задней двери.



Внутренние и внешние декоративные элементы - Панель обивки задней стойки

81-13



Панель обивки задней стойки

Замена

△

Совет

Последовательность замены панелей обивки левой и правой задней стойки одинаковы.



1.

Замена нижней панели обивки задней стойки

А.  Снять панель обивки порога задней двери (см. главу 81

«

Внутренние и внешние декоративные элементы. Панель

обивки порога задней двери. Замена»).

Б.  Снять уплотнитель проема задней двери около нижней

панели обивки задней стойки.







В.  Снять мягкую подушку заднего ряда сидений и боковую

спинку заднего ряда сидений (см. главу 84 «Сиденья —

Заднее сиденье — Замена»).







Г.  С помощью плоской отвертки поддеть пластиковые

защелки нижней панели обивки задней стойки и снять

панель обивки.

Д.  Установить нижнюю панель обивки задней стойки на

заднюю стойку и с силой нажать на пластиковые защелки

панели обивки для их фиксации в правильном положении.

Е.  Установить уплотнитель проема задней двери около

нижней панели обивки задней стойки.

81-14

Внутренние и внешние декоративные элементы - Панель обивки задней стойки







Ж.  Установить боковую спинку заднего ряда сидений и

подушку заднего ряда сидений (см. главу 84 «Сиденья —

Заднее сиденье — Замена»).







З.  Установить панель обивки порога задней двери (см.

главу 81 «Внутренние и внешние декоративные элементы.

Панель обивки порога задней двери. Замена»).







2.

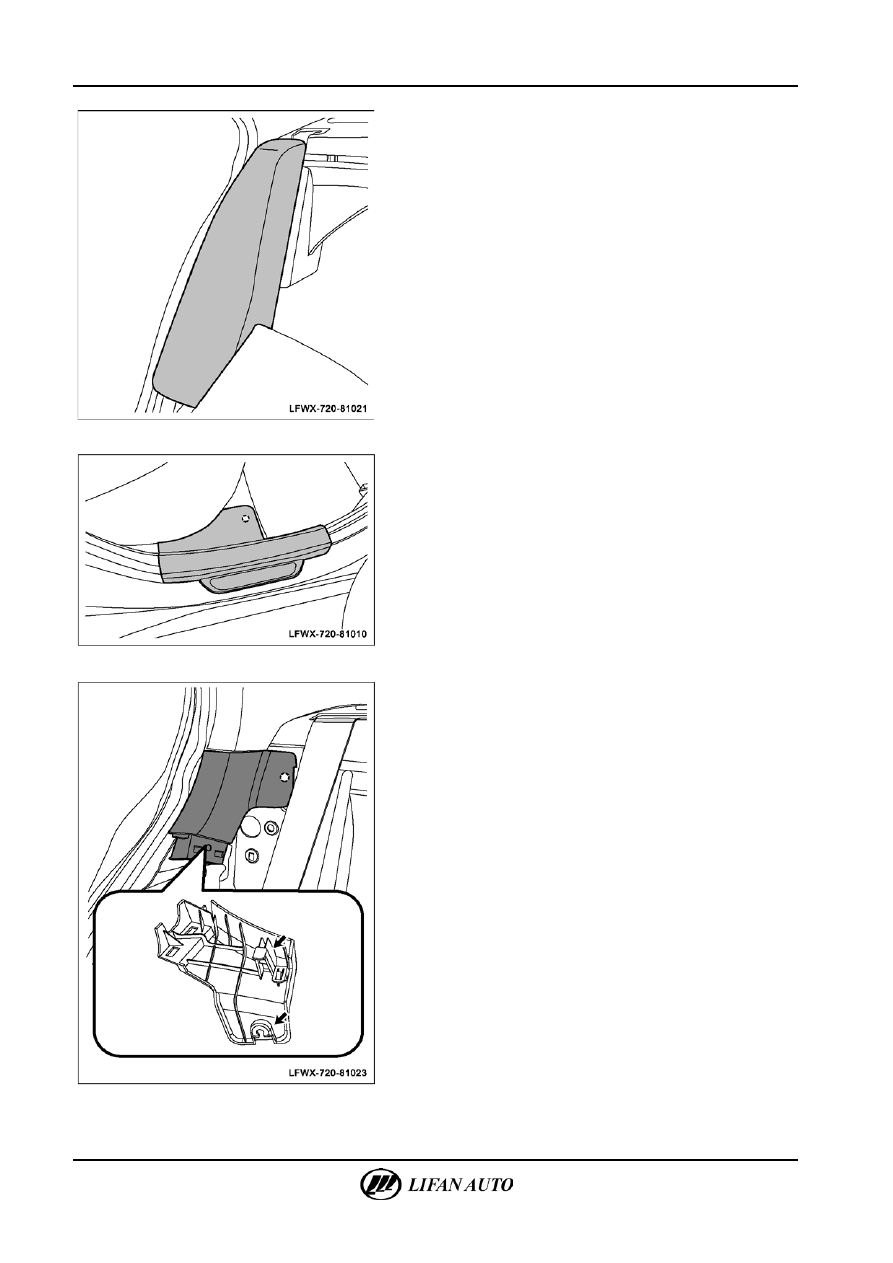

Замена средней панели обивки задней стойки

А.  Снять боковую спинку заднего ряда сидений и подушку

заднего ряда сидений.

Б.  Снять панель обивки порога задней двери.
В.  Снять уплотнитель проема задней двери около нижней

панели обивки задней двери.

Г.  Снять нижнюю панель обивки задней стойки.
Д.  С помощью плоской отвертки поддеть пластиковые

защелки средней панели обивки задней стойки и снять

панель обивки.

Е.  Установить среднюю панель обивки задней стойки на

заднюю стойку и с силой нажать на пластиковые защелки

панели обивки для их фиксации в правильном положении.

Ж.  Установить уплотнитель проема задней двери около

нижней панели обивки задней двери.

З.  Установить панель обивки порога задней двери.
И.  Установить боковую спинку заднего ряда сидений

и подушку заднего ряда сидений.



Внутренние и внешние декоративные элементы - Панель обивки задней стойки

81-15





3.

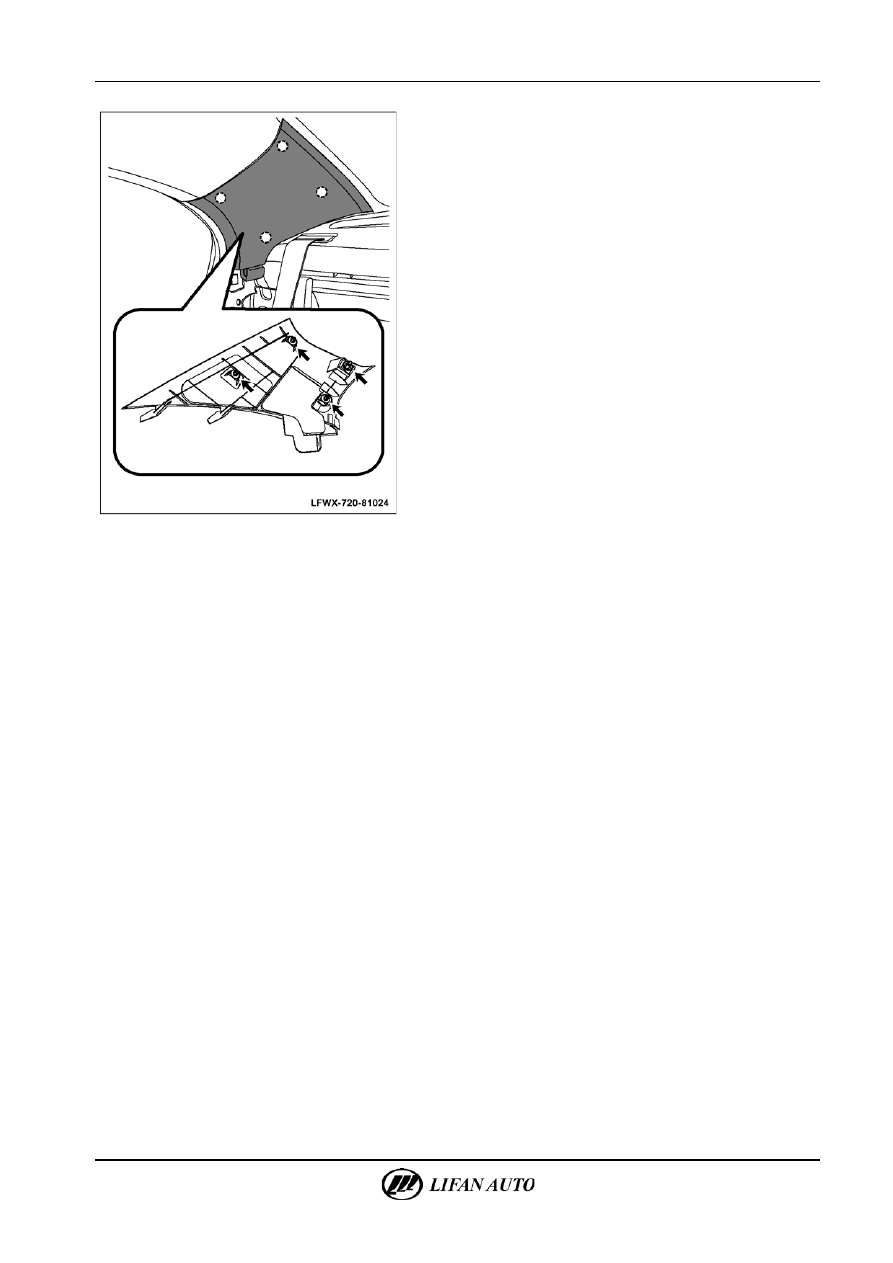

Замена верхней панели обивки задней стойки

А.  Снять боковую спинку заднего ряда сидений и подушку

заднего ряда сидений.

Б.  Снять панель обивки порога задней двери.
В.  Снять уплотнитель проема задней двери около нижней

панели обивки задней двери.

Г.  Снять нижнюю панель обивки задней стойки.
Д.  Снять среднюю панель обивки задней стойки.
Е.  С помощью плоской отвертки поддеть пластиковые

защелки верхней панели обивки задней стойки и снять

панель обивки.

Ж.  Установить верхнюю панель обивки задней стойки на

заднюю стойку и с силой нажать на пластиковые защелки

панели обивки для их фиксации в правильном положении.

З.  Установить среднюю панель обивки задней стойки.
И.  Установить нижнюю панель обивки задней стойки.
К.  Установить уплотнитель проема задней двери около

нижней панели обивки задней двери.

Л.  Установить панель обивки порога задней двери.
М.  Установить боковую спинку заднего ряда сидений

и подушку заднего ряда сидений.
