74-14

Аудиосистема - Поиск и устранение неисправностей





На дисплее отсутствует изображение или отображается некорректно

Номер шага

Диагностика

ДА

НЕТ

1

Проверить предохранитель дисплея
•

Демонтировать ящик для мелких предметов в левой надставке панели

приборов.

•

Проверить состояние предохранителя F22 звуковой аппаратуры.



Перейти

к шагу 2

2

Проверить электропроводку
•

Демонтировать панель сопла с панели приборов.

•

Проверить состояние подключения соединителя дисплея и проводку.

Перейти

к шагу 5

Перейти

к шагу 3

3

Проверить жгут проводов
•

Заменить проводку между дисплеем и магнитолой.

•

Включить аудиосистему и проверить работу дисплея.

Перейти

к шагу 5

Перейти

к шагу 4

4

Проверить дисплей
•

Заменить дисплей или отправить его для проверки в специализированную

мастерскую.

•

Включить аудиосистему и проверить работу дисплея.

Перейти

к шагу 5



5

Обнаруженные неисправности устранены? Диагностика выполнена.







Аудиосистема — Магнитола

74-15



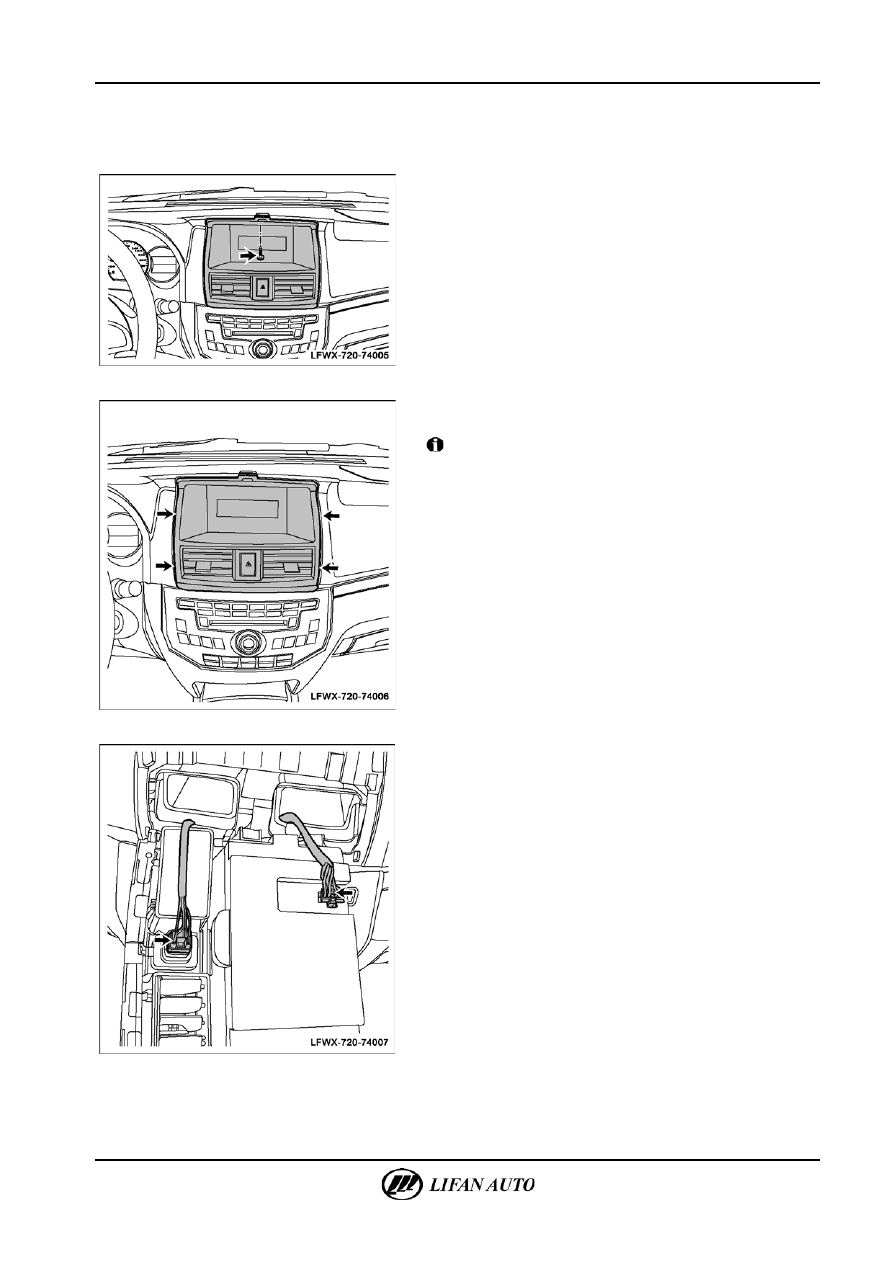

Магнитола

Проверка и ремонт



1.

Отсоединить отрицательный провод аккумуляторной

батареи.

2.

Демонтировать центральное сопло.

А.  Вывернуть винты крепления центрального сопла.







Б.  Удалить центральное сопло с помощью отвертки для

винтов и шурупов с прямым шлицем.



Внимание

Для предотвращения повреждения панели приборов

рабочую часть инструмента необходимо обернуть

изоляционной лентой.







В.  Отключить соединитель.
△ Сов

е

т



Выполнить проверку общего состояния соединителя и его

выводов.
Г.  Удалить центральное сопло.

74-16

Аудиосистема - Магнитола







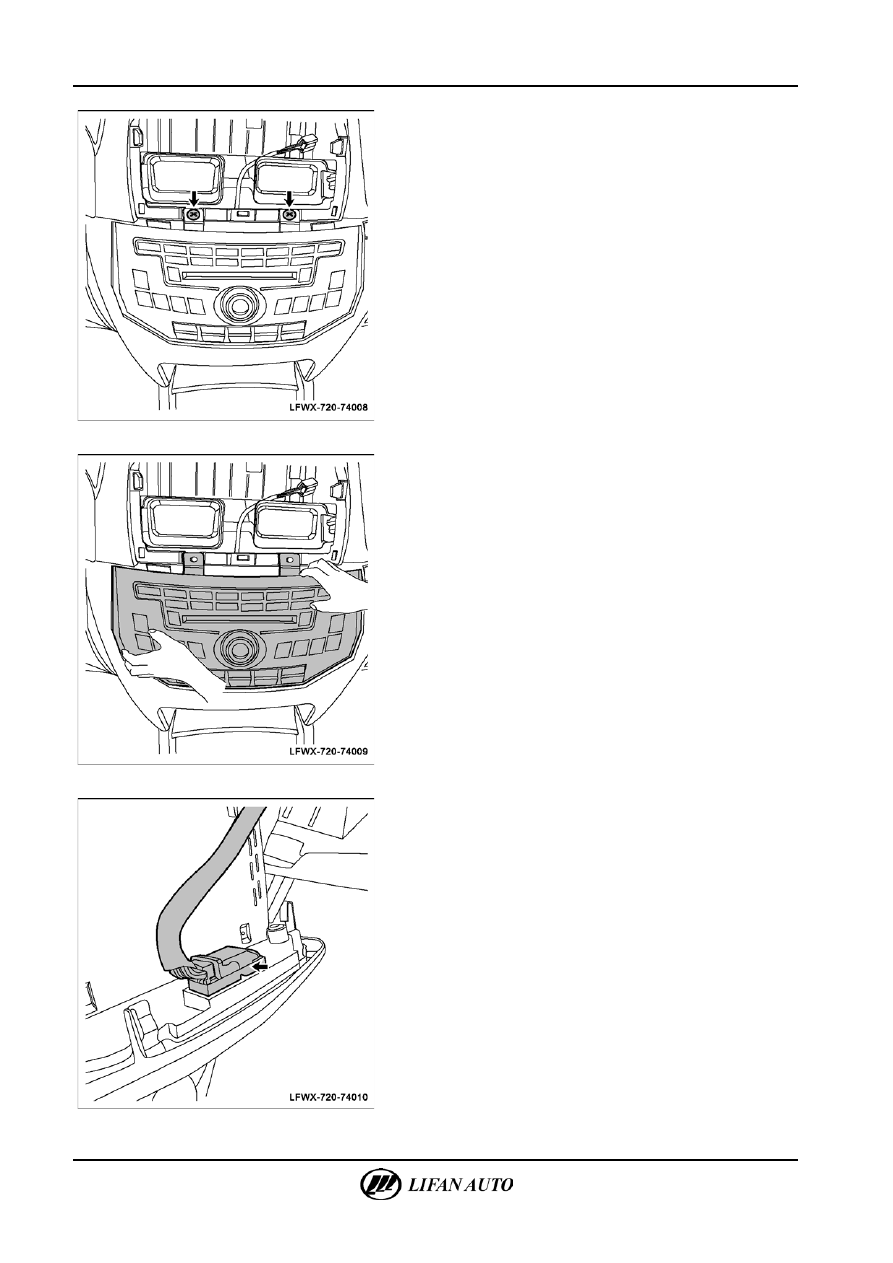

3.

Демонтировать корпус магнитолы.

А.  Вывернуть крепежные винты магнитолы.
△ Сов

е

т



Крепление магнитолы и центрального модуля переключателей

производится общим винтом.







Б.  Демонтировать центральный модуль переключателей

вместе с магнитолой.

В.  Повернуть магнитолу.







Г.  Отключить соединитель центрального модуля

переключателей.



Аудиосистема — Магнитола

74-17





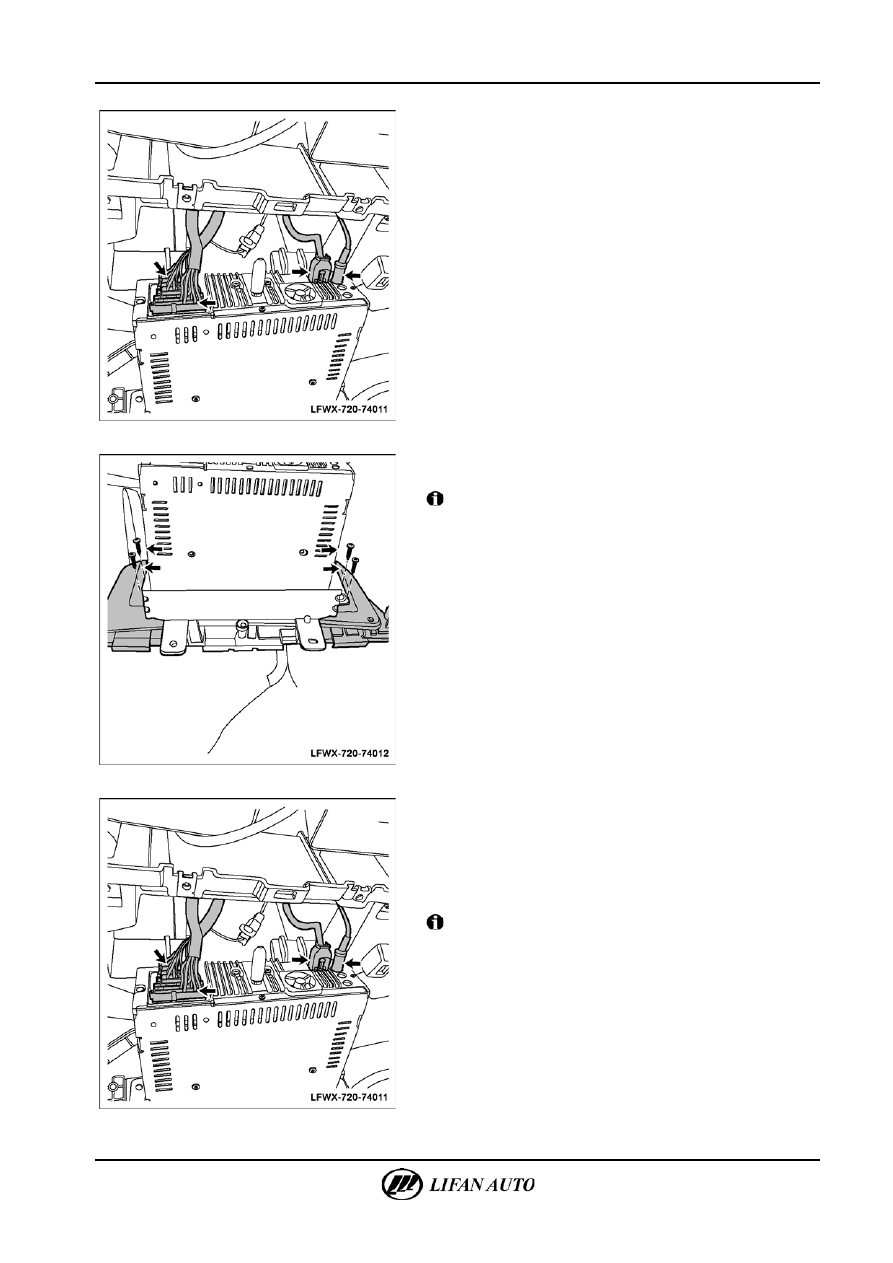

Д.  Отключить соединители магнитолы, данных и антенны.
△ Сов

е

т



Предохранитель радиоприемника установлен сбоку

соединителя. Проверить его в случае необходимости.
Е.  Извлечь магнитолу в сборе с центральным модулем

переключателей.







Ж.  Демонтировать магнитолу в сборе с центральным модулем

переключателей.



Внимание

Автомагнитола должна диагностироваться специалистами.

Непрофессионалы не должны выполнять эту работу

самостоятельно.
△ Сов

е

т



При подозрении на неисправность автомагнитолы заменить ее

исправной для проверки.







4.

Установить на место корпус магнитолы.

А.  Собрать магнитолу с центральным модулем

переключателей.
Момент затяжки: 5-6 Н·м

Б.  Подключить соединители магнитолы, данных и антенны.

Положить магнитолу.



Внимание

Подключить соединитель. При подключении соединителя

должен раздаться характерный щелчок фиксаторов.
