Аудиосистема - Аудиосистема





Выводы соединителей

I34 к аудиосистеме



Номер

вывода

Цвет

Назначение

1

Фиол.

Задний правый динамик (+)

2

Фиол.-черн.  Задний правый динамик (–)

3

Оранж.

Передний правый динамик (+)

4

Оранж.-

черн.

Передний правый динамик (–)

5

Бел.

Передний левый динамик (+)

6

Бел.-черн.  Передний левый динамик (–)

7

Желт.

Задний левый динамик (+)

8

Желт.-черн.  Задний левый динамик (–)



D02 к переднему левому высокочастотному динамику



Номер

вывода

Цвет

Назначение

1

Бел.-черн.  Передний левый высокочастотный

динамик (–)

2

Бел.

Передний левый высокочастотный

динамик (+)



К07 к переднему правому высокочастотному динамику



Номер

вывода

Цвет

Назначение

1

Оранж.-

черн.

Передний правый высокочастотный

динамик (–)

2

Оранж.

Передний правый высокочастотный

динамик (+)



B05

к заднему левому динамику



Номер

вывода

Цвет

Назначение

1

Желт.

Задний левый динамик (+)

2

Желт.-черн.  Задний левый динамик (–)



I33 к антенне приемника



Номер

вывода

Цвет

Назначение

1

Красн.-бел.  Антенный усилитель (+)



I35 к аудиосистеме



Номер

вывода

Цвет

Назначение

1

Зел.-фиол.  Кнопки на рулевом колесе (+)

2

Зел.-бел.  Кнопки на рулевом колесе (-)

3

Красн.-бел.  Источник питания выключателя

зажигания

4

Фиол.

Электропитание подсветки

5

Красн.-фиол.  Питание от аккумуляторной батареи

6

Черн.

Масса

7

Бел.

CAN-

В

8

Бел.-черн.  CAN-Н



Разъем D03 к динамику передней левой двери



Номер

вывода

Цвет

Назначение

1

Бел.

Динамик передней левой двери (+)

2

Бел.-черн.  Динамик передней левой двери (-)



К08 к динамику передней правой двери



Номер

вывода

Цвет

Назначение

1

Оранж.

Динамик передней правой двери (+)

2

Оранж.-

черн.

Динамик передней правой двери (–)



B08 к заднему правому динамику



Номер

вывода

Цвет

Назначение

1

Фиол.

Задний правый динамик (+)

2

Фиол.-черн.  Задний правый динамик (–)





Аудиосистема — Аудиосистема

74-7



Проверка без демонтажа

△ Сов

е

т



Описание проверки без демонтажа функциональности проигрывателя компакт дисков и динамиков приводится

в инструкции по эксплуатации для LIFAN 720. Следует прочесть его и проверить работу динамика. Необходимо

предварительно ознакомиться с причинами возможных неисправностей и исключить вероятность неправильного

обращения с проигрывателем.





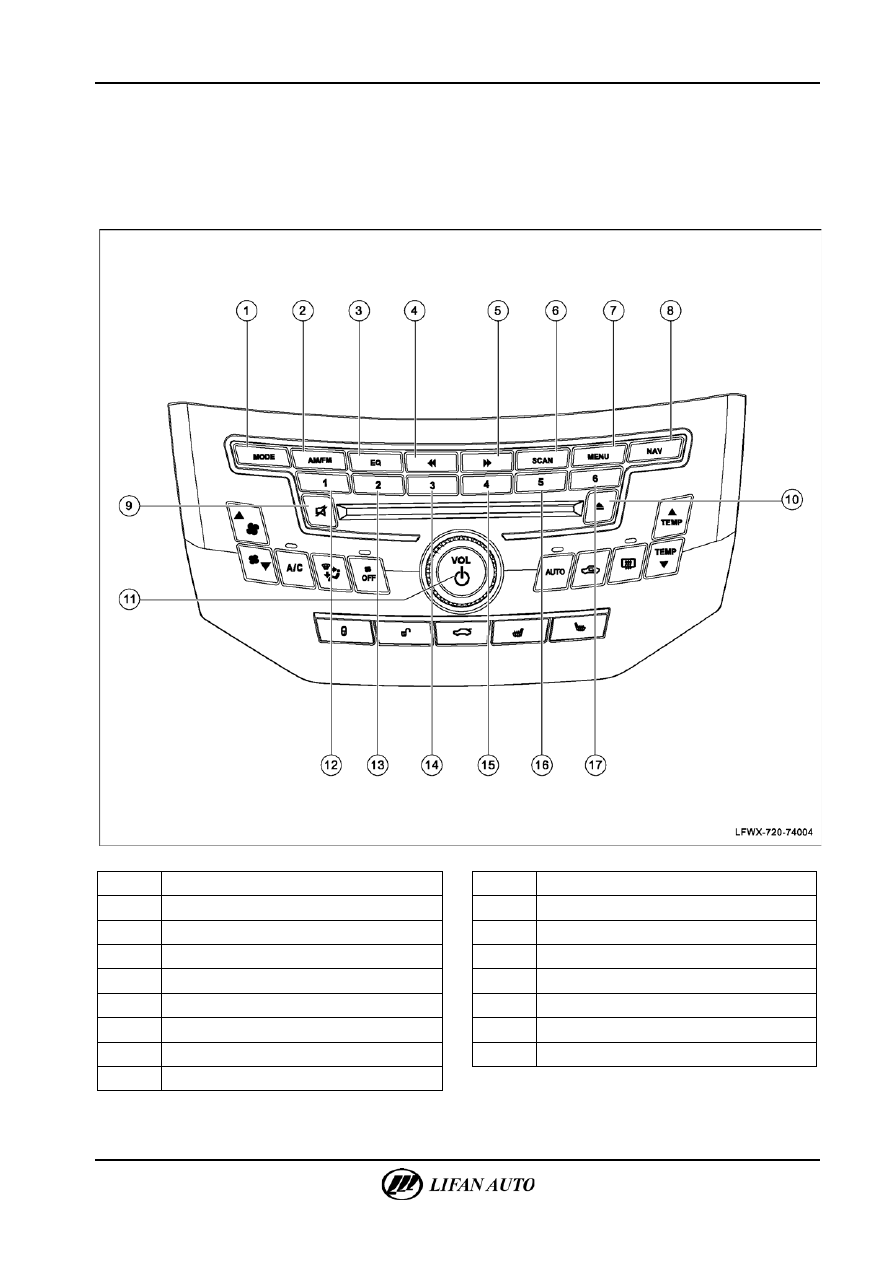

1

Переключатель выбора режима

2

Переключатель выбора режима радиоприемника

3

Настройки баланса

4

Предыдущий трек

5

Следующий трек

6

Сканирование

7

Меню

8

Навигация

9

Выключение звука



10

Извлечение диска

11

Громкость звука

12

Цифровая клавиша 1

13

Цифровая клавиша 2

14

Цифровая клавиша 3

15

Цифровая клавиша 4

16

Цифровая клавиша 5

17

Цифровая клавиша 6



74-8

Аудиосистема - Поиск и устранение неисправностей





Поиск и устранение неисправностей

Таблица признаков неисправностей

Нижеприведенная таблица предназначена для определения возможных причин неисправностей. Должна быть

проверена каждая деталь в соответствующем порядке. При необходимости выполняется ремонт или замена данных

деталей.

Признак

Возможные причины неисправности

Рекомендуемое действие

Аудиосистема не работает

1. Питание и масса магнитолы (разомкнутая цепь

или короткое замыкание)

Выполнить ремонт или заменить провод или

соединитель

2. Магнитола (повреждена)

Заменить

Низкое качество звука при

воспроизведении компакт-

диска

1. Компакт-диск (поврежден)

Заменить

2. Электропроводка (ослабление контактов)

Убедиться в надежности соединений проводки

и найти и устранить неисправность в случае

необходимости

3. Динамик (несоответствующая установка)

Проверить и переустановить динамик

4. Магнитола (повреждена)

Заменить

Низкое качество звука при

работе радио

1. Антенна (плохой прием)

Переместить автомобиль в другое место или

заменить антенну в сборе

2. Электропроводка (ослабление контактов)

Убедиться в надежности соединений проводки

и найти и устранить неисправность в случае

необходимости

3. Динамик (несоответствующая установка)

Проверить и переустановить динамик

4.

Магнитола (повреждена)

Заменить

Низкий уровень звука во всех

режимах

1. Цепь динамиков (плохой контакт)

Выполнить ремонт или заменить провод или

соединитель

2. Магнитола (повреждена)

Заменить

Динамик не работает (все

динамики не работают)

1. Питание и масса магнитолы (разомкнутая цепь

или короткое замыкание)

Выполнить ремонт или заменить провод или

соединитель

2. Магнитола (повреждена)

Заменить

Динамик не работает (один

динамик не работает)

1. Цепь динамика (обрыв или короткое

замыкание)

Выполнить ремонт или заменить провод или

соединитель

2. Динамик (поврежден)

Заменить

Магнитола не принимает

радиопередачи

1. Антенна (проблема приема)

Переместить автомобиль в другое место или

заменить антенну в сборе

2. Магнитола (повреждена)

Заменить

Не удается загрузить

компакт-диск, или он не

отображается на экране после

загрузки

1. Компакт-диск (не идентифицируется или

поврежден)

Заменить компакт-диск

2. Магнитола (повреждена)

Заменить

Не удается извлечь компакт-

диск

1. Компакт-диск (используется неизвестный

компакт-диск)

Заменить компакт-диск

2. Магнитола (повреждена)

Заменить

Перескакивание при

воспроизведении компакт-

диска

1. Компакт-диск (поврежден)

Заменить компакт-диск

2. Магнитола (повреждена)

Заменить

На дисплее отсутствует

изображение или

отображается некорректно

1. Электропроводка дисплея (обрыв или

короткое замыкание)

Осмотреть или заменить

2. Многофункциональный дисплей (поврежден)  Заменить



Аудиосистема — Поиск и устранение неисправностей

74-9



Аудиосистема не работает

Номер шага

Диагностика

ДА

НЕТ

1

Проверить систему
•

Убедиться в исправном состоянии цепи питания.

•

Установить выключатель зажигания в положение «ACC».

•

Включить магнитолу и убедиться в работе системы.



Перейти

к шагу 2

2

Проверить предохранитель
•

Демонтировать ящик для мелких предметов в левой надставке панели

приборов.

•

Проверить перегорание плавких предохранителей F22 и F23.

Перейти

к шагу 7

Перейти

к шагу 3

3

Проверить цепь подачи питания на обрыв или короткое замыкание
•

Снять магнитолу и проверить подключение соединителей к магнитоле.

•

Отключить соединитель I35 магнитолы.

•

Установить выключатель зажигания в положение «ACC».

•

С помощью цифрового мультиметра, переключив его в режим измерения

напряжения, убедиться, что напряжение между выводами 3 и 5

соединителя I35 и массой соответствует напряжению аккумуляторной батареи.

Перейти

к шагу 4

Перейти

к шагу 6

4

Проверить на обрыв или короткое замыкание
•

Отключить соединитель I35 магнитолы.

•

С помощью цифрового мультиметра, переключив его в режим измерения

сопротивления, убедиться, что сопротивление между выводом 6 соединителя

I35 и массой меньше 2 Ом.

Перейти

к шагу 5

Перейти

к шагу 6

5

Заменить магнитолу
•

Процедура замены магнитолы приводится в руководстве по техническому

обслуживанию.

Перейти

к шагу 8



6

Проверить электропроводку
•

Отремонтировать или заменить неисправную электропроводку.

Перейти

к шагу 8



7

Заменить предохранитель
•

Перед заменой перегоревшего предохранителя следует выяснить и устранить

причину его перегорания, используя схему электрических соединений. Затем

установить новые предохранители номиналом 5 и 10 А.

Перейти

к шагу 8



8

Убедиться, что неисправность устранена. Диагностика завершена.







Низкое качество звука при воспроизведении компакт-диска

Номер шага

Диагностика

ДА

НЕТ

1

Проверить настройку аудиосистемы
•

Включить аудиосистему.

•

Установить все настройки аудиосистемы в исходное состояние и убедиться

в удовлетворительности качества звучания.



Перейти

к шагу 2

2

Проверить компакт-диск
•

Извлечь компакт-диск и проверить его на наличие царапин (предполагается,

что для диагностики используется новый компакт-диск).



Перейти

к шагу 3

3

Проверить качество звука аудиосистемы
•

Сравнить его с качеством звука другого автомобиля такого же типа с

нормальным звучанием и установить, есть ли различия между ними.

Перейти

к шагу 4

Перейти

к шагу 7

4

Проверить электропроводку системы
•

Снять магнитолу и проверить подключение соединителя или ослабление

контактов.

•

Демонтировать панель облицовки передней двери и проверить подключение

четырех соединителей двух динамиков и проводку.

•

Демонтировать полку багажника и проверить подключение соединителей

заднего динамика и проводку.

Перейти

к шагу 7

Перейти

к шагу 5
