73-18

Система центрального замка с ДУ - Механизм запирания передней левой двери





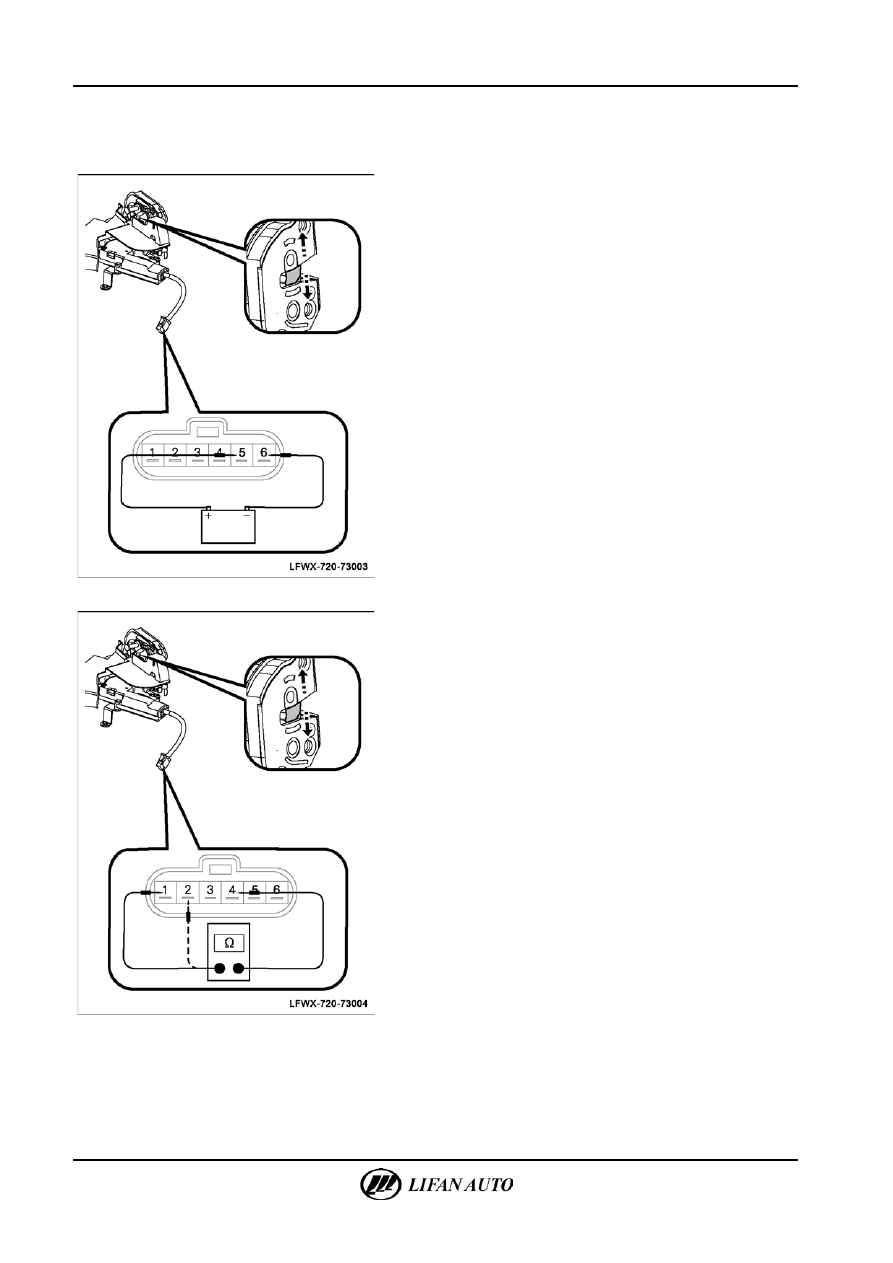

Механизм запирания передней левой двери

Проверка



1.

Проверка моторедуктора блокировки замка передней

левой двери

А.  Подключить вывод 6 соединителя D07 моторедуктора

блокировки замка передней левой двери к положительному

выводу аккумуляторной батареи, а вывод 5 —

к отрицательному.
Состояние: блокирование

Б.  Подключить вывод 5 соединителя D07 моторедуктора

блокировки замка передней левой двери к положительному

выводу аккумуляторной батареи, а вывод 6 —

к отрицательному.
Состояние: разблокирование







В.  С помощью цифрового мультиметра, переключив его

в режим измерения сопротивления, измерить

сопротивление между выводами 1 и 4 соединителя D07

моторедуктора блокировки замка передней двери

(в состоянии разблокирования).
Сопротивление: ≤ 2 Ом

Г.  С помощью цифрового мультиметра, переключив его

в режим измерения сопротивления, измерить

сопротивление между выводами 2 и 4 соединителя D07

моторедуктора блокировки замка передней двери

(в состоянии блокирования).
Сопротивление: ≤ 2 Ом
Заменить замок передней левой двери в сборе, если он не

удовлетворяет требованиям.



Замена

△ Сов

е

т



См. главу 82 «Двери и замки — Замок передней двери — Замена».

Запирание



Отпи-

рание



Запирание



Отпи-

рание





Система центрального замка с ДУ — Механизм запирания передней правой двери

73-19



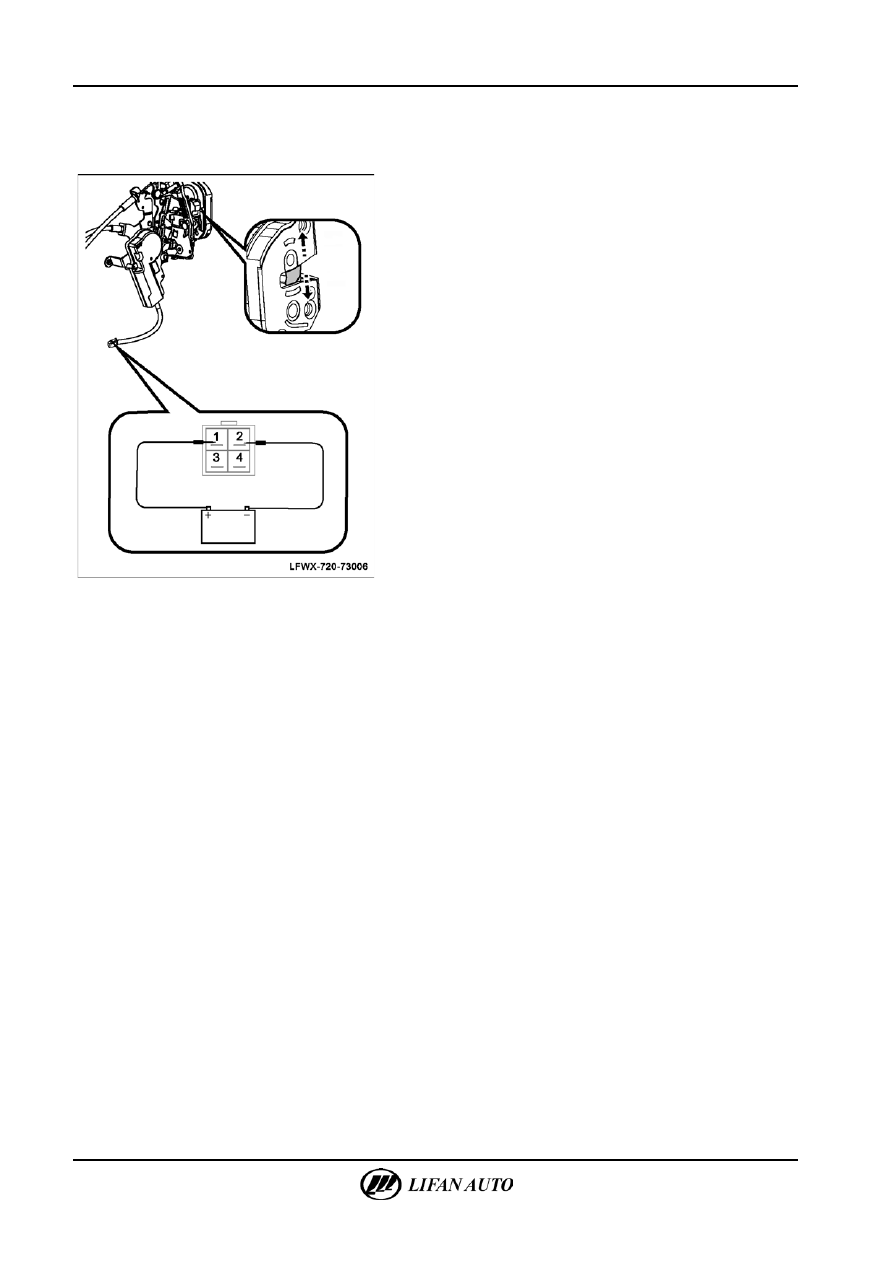

Механизм запирания передней правой двери

Проверка



1.

Моторедуктор блокировки замка передней правой

двери

А.  Подключить вывод 1 соединителя K01 моторедуктора

блокировки замка передней правой двери

к положительному выводу аккумуляторной батареи,

а вывод 2 — к отрицательному.
Состояние: разблокирование

Б.  Подключить вывод 2 соединителя K01 моторедуктора

блокировки замка передней правой двери

к положительному выводу аккумуляторной батареи,

а вывод 1 — к отрицательному.
Состояние: блокирование
Заменить замок передней правой двери в сборе, если он не

удовлетворяет требованиям.



Заменить

△ Сов

е

т



См. главу 82 «Двери и замки — Замок передней двери — Замена».

Блокиро-

вание

Разблоки-

рование

73-20

Система центрального замка с ДУ - Моторедуктор блокировки замка задней левой двери





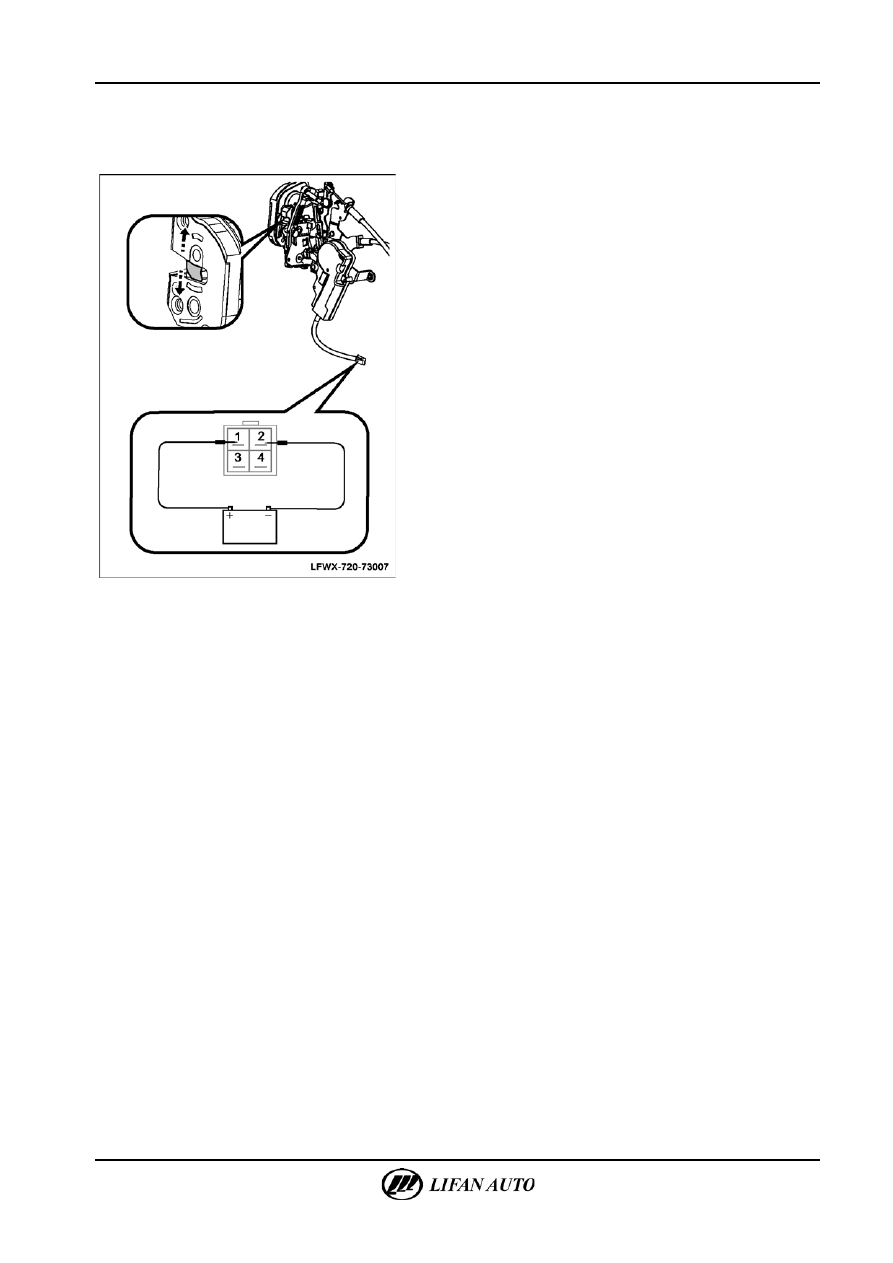

Моторедуктор блокировки замка задней левой двери

Проверка



1.

Проверка моторедуктор блокировки замка задней

левой двери

А.  Подключить вывод 1 соединителя M01 моторедуктора

блокировки замка задней левой двери к положительному

выводу аккумуляторной батареи, а вывод 2 –

к отрицательному.
Состояние: разблокирование

Б.  Подключить вывод 2 соединителя M01 моторедуктора

блокировки замка задней левой двери к положительному

выводу аккумуляторной батареи, а вывод 1 —

к отрицательному.
Состояние: блокирование
Заменить замок задней левой двери в сборе, если он не

удовлетворяет требованиям.



Замена

△ Сов

е

т



См. главу 82 «Дверь и замок двери — Замок задней двери — Замена».

Запирание



Отпи-

рание





Система центрального замка с ДУ — Моторедуктор блокировки замка задней правой двери

73-21

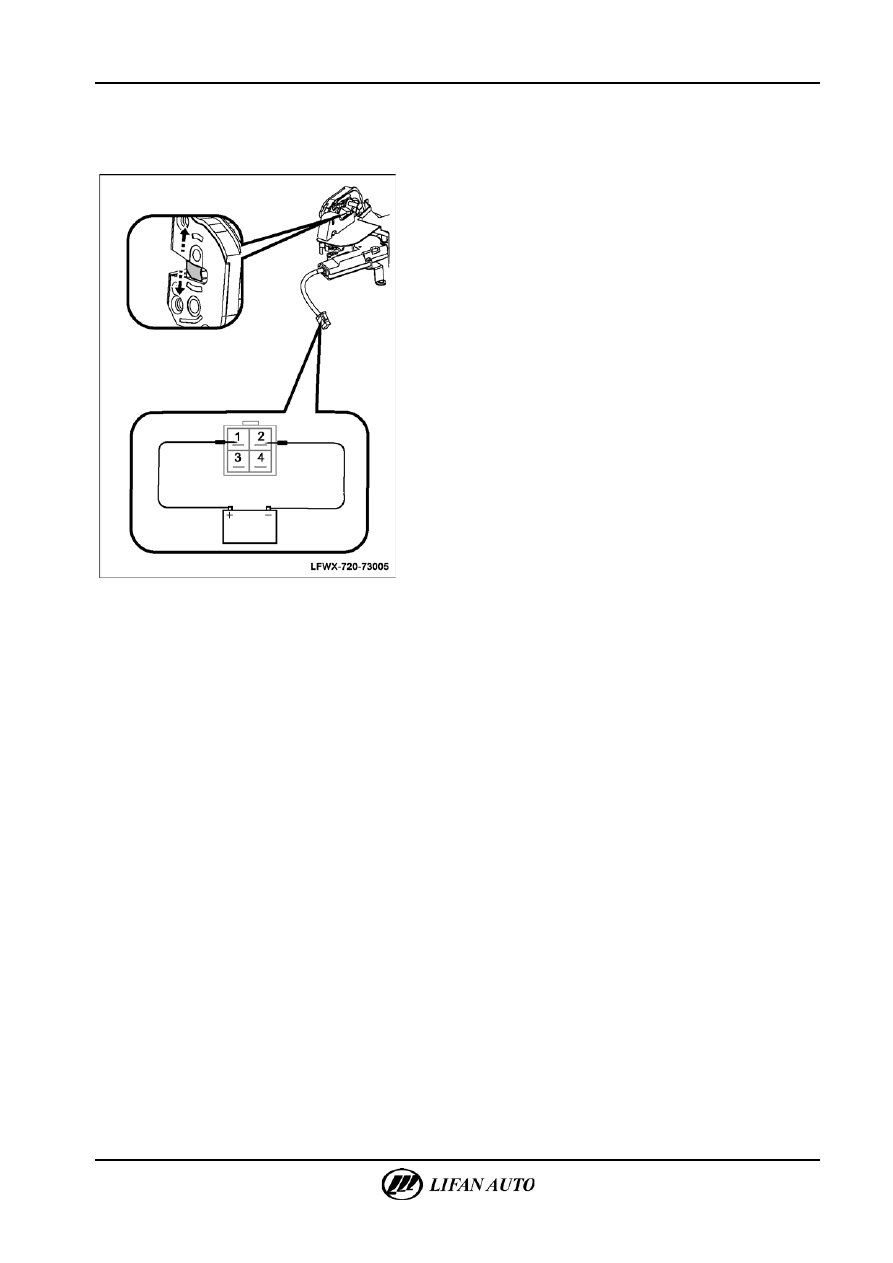

Моторедуктор блокировки замка задней правой двери

Проверка



1.

Проверка моторедуктора блокировки замка задней

правой двери

А.  Подключить вывод 1 соединителя N01 моторедуктора

блокировки замка задней правой двери к положительному

выводу аккумуляторной батареи, а вывод 2 —

к отрицательному.
Состояние: разблокирование

Б.  Подключить вывод 2 соединителя N01 моторедуктора

блокировки замка задней правой двери к положительному

выводу аккумуляторной батареи, а вывод 1 —

к отрицательному.
Состояние: блокирование
Заменить замок задней правой двери в сборе, если он не

удовлетворяет требованиям.



Замена

△ Сов

е

т



См. главу 82 «Дверь и замок двери — Замок задней двери — Замена».

Запирание



Отпи-

рание
