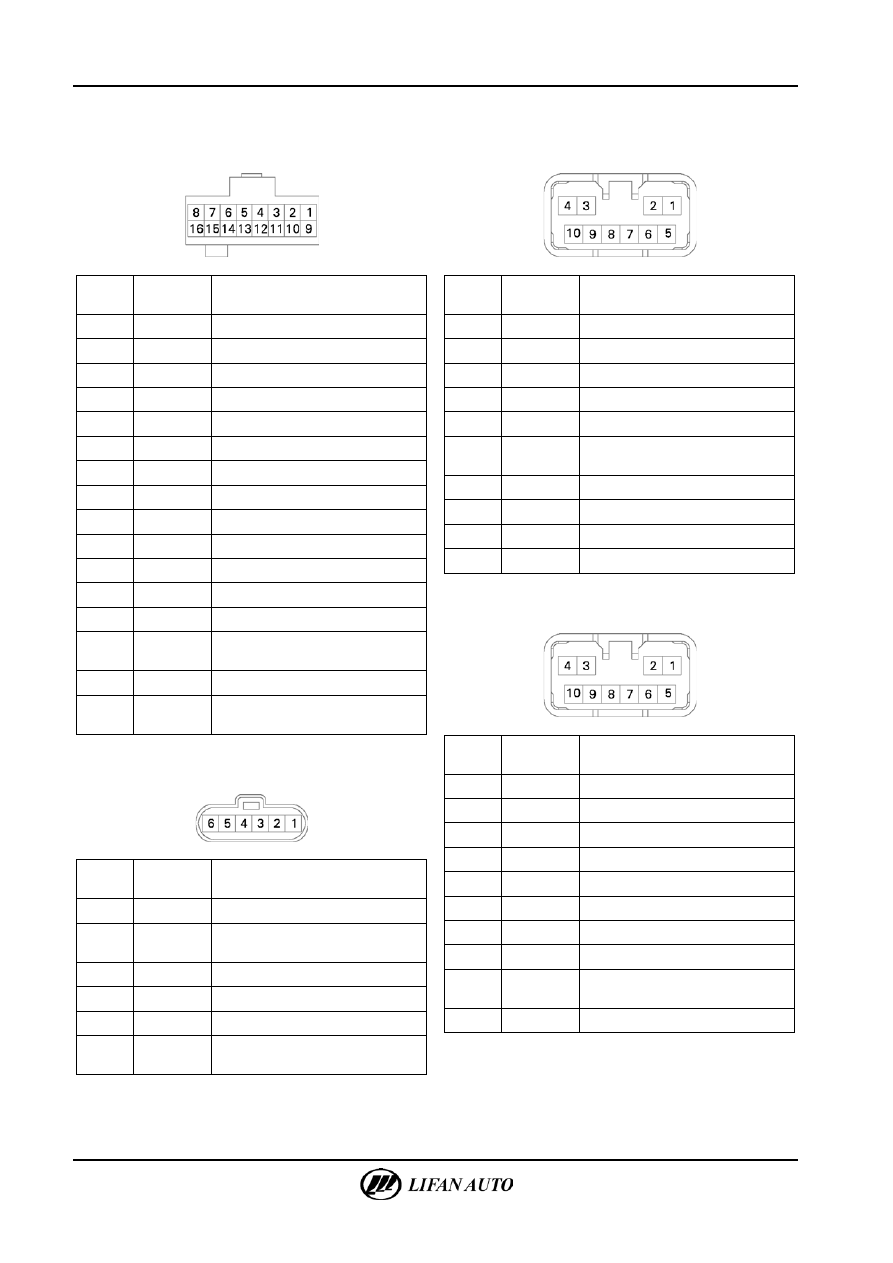

73-10

Система центрального замка с ДУ - Система центрального замка с дистанционным управлением





Выводы соединителей

D04

к блоку управления передней левой двери



Номер

вывода

Цвет

Назначение

1

—

—

2

—

—

3

—

—

4

—

—

5

—

—

6

—

—

7

—

—

8

—

—

9

Красн.-бел.  Питание от аккумуляторной батареи

10

Черн.

Масса

11

Зел.

LIN

12

Фиол.

Электрическая лампа подсветки (+)

13

Оранж.-кор.  Разблокирование рулевой колонки

14

Оранж.-

фиол.

Блокировка рулевой колонки

15

Оранж.-зел.  Сигнал отпирания двери

16

Зел.-черн.  Управление лампой освещения

подножки



D07 к центральному замку передней левой двери



Номер

вывода

Цвет

Назначение

1

Оранж.-кор.  Разблокирование рулевой колонки

2

Оранж.-

фиол.

Блокировка рулевой колонки

3

Оранж.-зел.  Выключатель отпирания двери

4

Черн.

Масса

5

Оранж.-бел.  Отпирание

6

Оранж.-

красн.

Запирание



D05

к блоку управления передней левой двери



Номер

вывода

Цвет

Назначение

1

—

—

2

—

—

3

—

—

4

—

—

5

Оранж.-бел.  Отпирание

6

Оранж.-

красн.

Запирание

7

Черн.

Масса

8

Красн.-фиол.  Питание от аккумуляторной батареи

9

Бел.-черн.  Опускание стекла

10

Бел.-красн.  Поднимание стекла



М04 к блоку управления задней левой двери



Номер

вывода

Цвет

Назначение

1

—

—

2

—

—

3

—

—

4

—

—

5

Бел.-красн.  Поднимание стекла

6

Бел.-черн.  Опускание стекла

7

Красн.

Питание от аккумуляторной батареи

8

Черн.

Масса

9

Оранж.-

красн.

Запирание

10

Оранж.-бел.  Отпирание





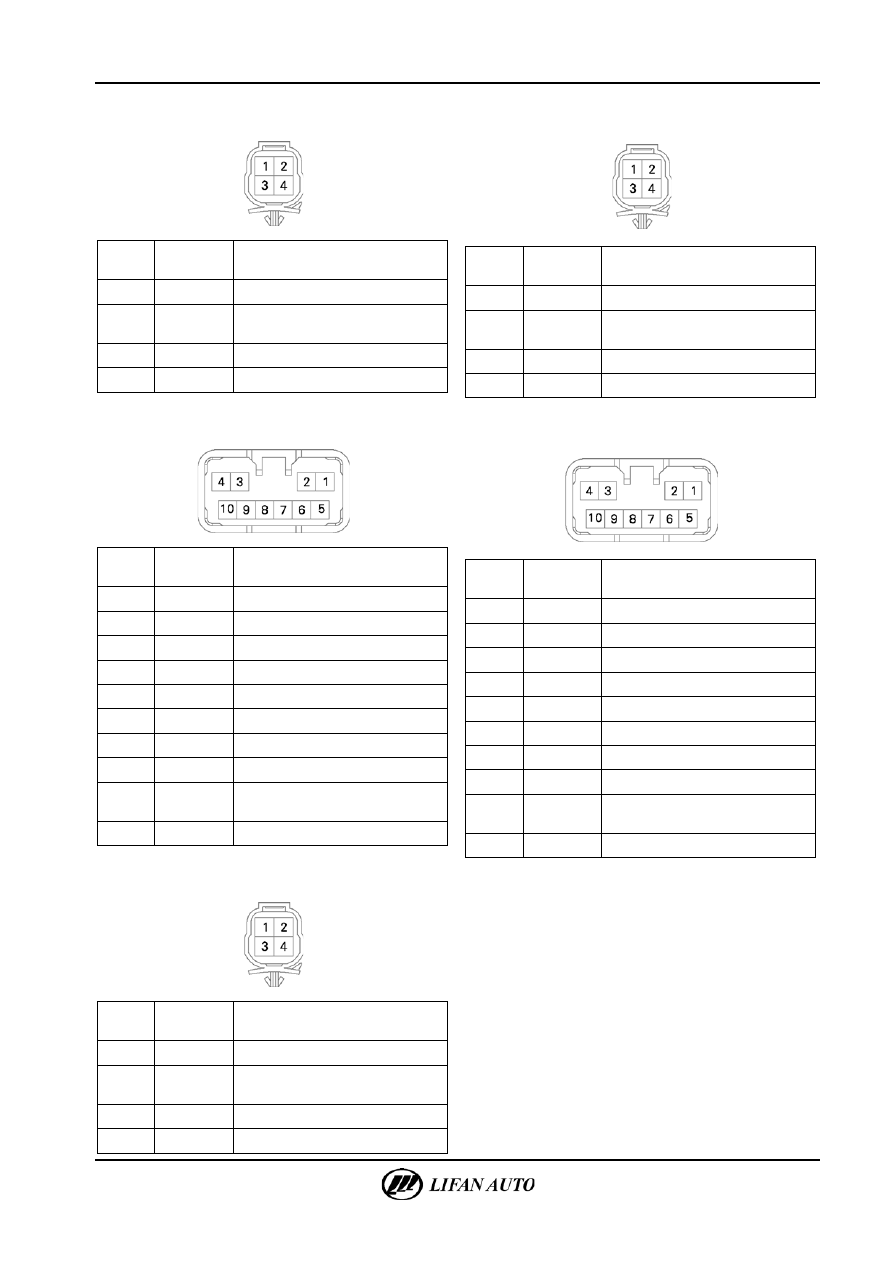

Система центрального замка с ДУ — Система центрального замка с дистанционным управлением

73-11



M01 к центральному замку задней левой двери



Номер

вывода

Цвет

Назначение

1

Оранж.-бел.  Отпирание

2

Оранж.-

красн.

Запирание

3

—

—

4

—

—



N04 к блоку управления задней правой двери



Номер

вывода

Цвет

Назначение

1

—

—

2

—

—

3

—

—

4

—

—

5

Бел.-красн.  Поднимание стекла

6

Бел.-черн.  Опускание стекла

7

Красн.

Питание от аккумуляторной батареи

8

Черн.

Масса

9

Оранж.-

красн.

Запирание

10

Оранж.-бел.  Отпирание



K01 к центральному замку передней правой двери



Номер

вывода

Цвет

Назначение

1

Оранж.-бел.  Запирание (+)

2

Оранж.-

красн.

Отпирание (+)

3

—

—

4

—

—



N01 к центральному замку задней правой двери



Номер

вывода

Цвет

Назначение

1

Оранж.-бел.  Отпирание

2

Оранж.-

красн.

Запирание

3

—

—

4

—

—



К04 к управлению передней правой двери



Номер

вывода

Цвет

Назначение

1

—

—

2

—

—

3

—

—

4

—

—

5

Бел.-красн.  Опускание стекла

6

Бел.-черн.  Поднимание стекла

7

Красн.-фиол.  Питание от аккумуляторной батареи

8

Черн.

Масса

9

Оранж.-

красн.

Запирание

10

Оранж.-бел.  Отпирание



73-12

Система центрального замка с ДУ - Система центрального замка с дистанционным управлением





Проверка без демонтажа

△ Сов

е

т



Описание проверки функций системы управления дверьми приводится в инструкции по эксплуатации автомобиля
LIFAN 720.





1

Кнопка ручного отпирания дверей

2

Кнопка ручного запирания дверей



3

Кнопка ручного отпирания багажника




△ Сов

е

т



•

В состоянии блокирования всех дверей при нажатии кнопки разблокирования происходит разблокирование

только передней левой двери, при последующем нажатии кнопки производится разблокирование всех остальных

дверей.

•

В состоянии разблокирования дверей при нажатии кнопки происходит блокирование всех дверей.

•

При нажатии кнопки замка багажника производится разблокирование замка багажника.



Система центрального замка с ДУ — Поиск и устранение неисправностей

73-13



Поиск и устранение неисправностей

Таблица признаков неисправностей

Нижеприведенная таблица предназначена для определения возможных причин неисправностей. Должна быть

проверена каждая деталь в соответствующем порядке. При необходимости должен быть выполнен ремонт или

замена данных деталей.

Признак

Возможные причины неисправности

Рекомендуемое действие

Не работают все центральные

замки

1. Предохранитель (перегорел)

Заменить

2. Цепи (обрыв или короткое замыкание)

Выполнить ремонт или заменить жгут проводки

или соединитель

3. Центральный замок (обрыв или короткое

замыкание)

Заменить

4. Шина CAN (обрыв или короткое

замыкание)

Проверить систему CAN-связи

Не работает только

центральный замок передней

левой двери

1. Цепи (обрыв или короткое замыкание)

Выполнить ремонт или заменить жгут проводки

или соединитель

2. Моторедуктор блокировки замка левой

передней двери (неисправность)

Заменить

3. Блок управления передней левой двери

(неисправность)

Заменить

Не работает только

центральный замок передней

правой двери

1. Цепи (обрыв или короткое замыкание)

Выполнить ремонт или заменить жгут проводки

или соединитель

2. Моторедуктор блокировки замка левой

передней двери (неисправность)

Заменить

3. Блок управления передней левой двери

(неисправность)

Заменить

Не работает только

центральный замок задней

левой двери

1. Цепи (обрыв или короткое замыкание)

Выполнить ремонт или заменить жгут проводки

или соединитель

2. Моторедуктор блокировки замка левой

передней двери (неисправность)

Заменить

3. Блок управления передней левой двери

(неисправность)

Заменить

Не работает только

центральный замок задней

правой двери

1. Цепи (обрыв или короткое замыкание)

Выполнить ремонт или заменить жгут проводки

или соединитель

2. Моторедуктор блокировки замка левой

передней двери (неисправность)

Заменить

3. Блок управления передней левой двери

(неисправность)

Заменить
