Устройства защиты - Подушка безопасности





Описание системы

1.

Принцип действия СНПБ
При фронтальном столкновении датчиком ускорения формируется сигнал управления, на основании которого

электронным блоком управления определяется серьезность столкновения и формируется электрический сигнал

на запал-воспламенитель газогенератора модуля (-ей) надувной подушки безопасности. Если сигнал

соответствует требованиям, немедленно формируется электрический сигнал для воспламенения запалом-

воспламенителем, находящимся в газогенераторе пиротехнического вещества. Запалом-воспламенителем

производится воспламенение пиротехнического вещества в каждом модуле надувной подушки безопасности.

При этом образуется большое количество газа. В чрезвычайно короткое время подушка заполняется газом, при

этом верхняя часть крышки облицовочной модуля надувной подушки безопасности разрывается в

конструктивно определенных местах. Через образовавшийся проем, наполняемый газом, мешок подушки

безопасности раскрывается перед рулевым колесом или панелью приборов, предотвращая тем самым

столкновение водителя или пассажира с деталями интерьера автомобиля и смягчая при этом тяжесть соударения

их головы и грудной клетки.

2.

Принцип действия контактной пружины (соединитель с устройством вращающимся)
Корпус контактной пружины установлен на рулевой колонке. Верхняя вращающаяся часть устройства вставлена

в рулевое колесо. Спиральный кабель расположен между вращающейся частью и монтажным корпусом. При

вращении рулевого колеса влево или вправо вращающаяся часть вращается вместе с рулевым колесом,

в результате чего выходной конец спирального кабеля раскручивается или накручивается. При этом

предотвращается накручивание жгута проводом вокруг рулевой колонки и обеспечивается постоянный контакт.

Кроме того, электрический сигнал может быть принят своевременно. Через контактную пружину обеспечивается

подача питания на расположенные на рулевом колесе устройства.

3.

Состав системы
На модели LIFAN 720 используется двойная система надувных подушек безопасности. Две подушки

безопасности расположены за центральной облицовочной крышкой рулевого колеса и на панели приборов перед

сиденьем для пассажира. Система подушек безопасности состоит из модуля надувной подушки безопасности

водителя, модуля надувной подушки безопасности переднего пассажира, соединителя с устройством

вращающимся, блока управления системы надувных подушек безопасности, жгута проводки

и предупредительного ярлыка.



Устройства защиты — Подушка безопасности

72-11



Проверка без демонтажа



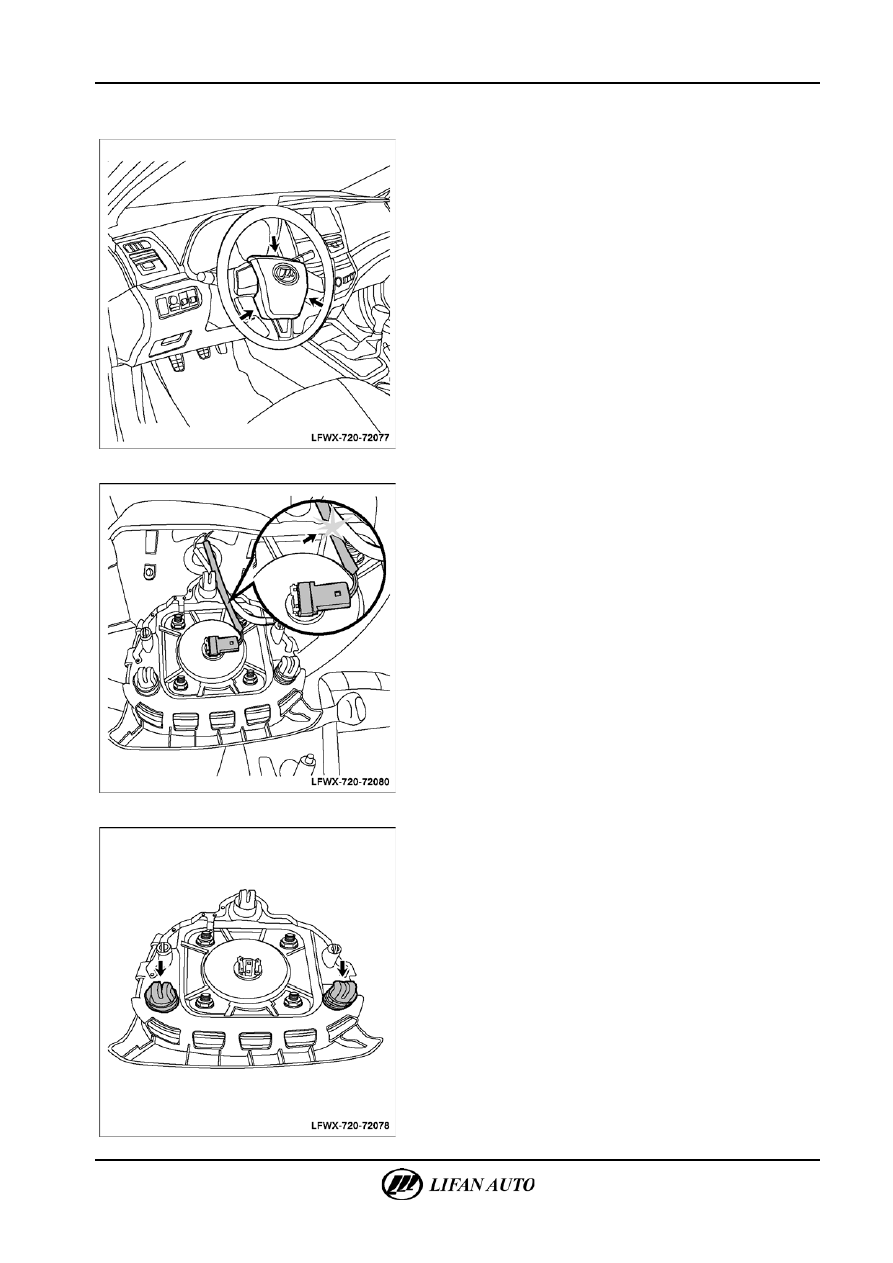

1.

Проверить модуль надувной подушки безопасности

водителя (без столкновения).

А.  Проверить систему с помощью диагностического прибора

(см. главу 72 «Устройства защиты — Поиск и устранение

неисправностей — предварительная проверка»»).

Б.  Выполнить визуальный контроль модуля надувной

подушки безопасности водителя на предмет видимых

повреждений или изменения цвета.







2.

Проверить модуль надувной подушки безопасности

водителя (подушка не раскрылась при столкновении).

А.  Проверить систему с помощью диагностического прибора

(см. главу 72 «Устройства защиты — Поиск и устранение

неисправностей — предварительная проверка»»).

Б.  Выполнить визуальный контроль модуля надувной

подушки безопасности водителя на предмет видимых

повреждений или изменения цвета.

В.  Проверить состояние жгута проводов подушки

безопасности на наличие повреждений.

Г.  Проверить рулевое колесо на наличие деформации.







Д.  Проверить включатель звукового сигнала на наличие

деформации или повреждений.

△ Сов

е

т



Если включатель звукового сигнала поврежден, его

необходимо заменить. Выполнение ремонта недопустимо.

72-12

Устройства защиты - Подушка безопасности









Внимание

Модуль надувной подушки безопасности водителя не

должен соприкасаться с рулевым колесом. При установке

нового модуля на рулевое колесо следует обеспечить

равномерный зазор между ними.



Предупреждение

При установке подушки безопасности водителя на рулевое

колесо должна использоваться соответствующая

процедура.







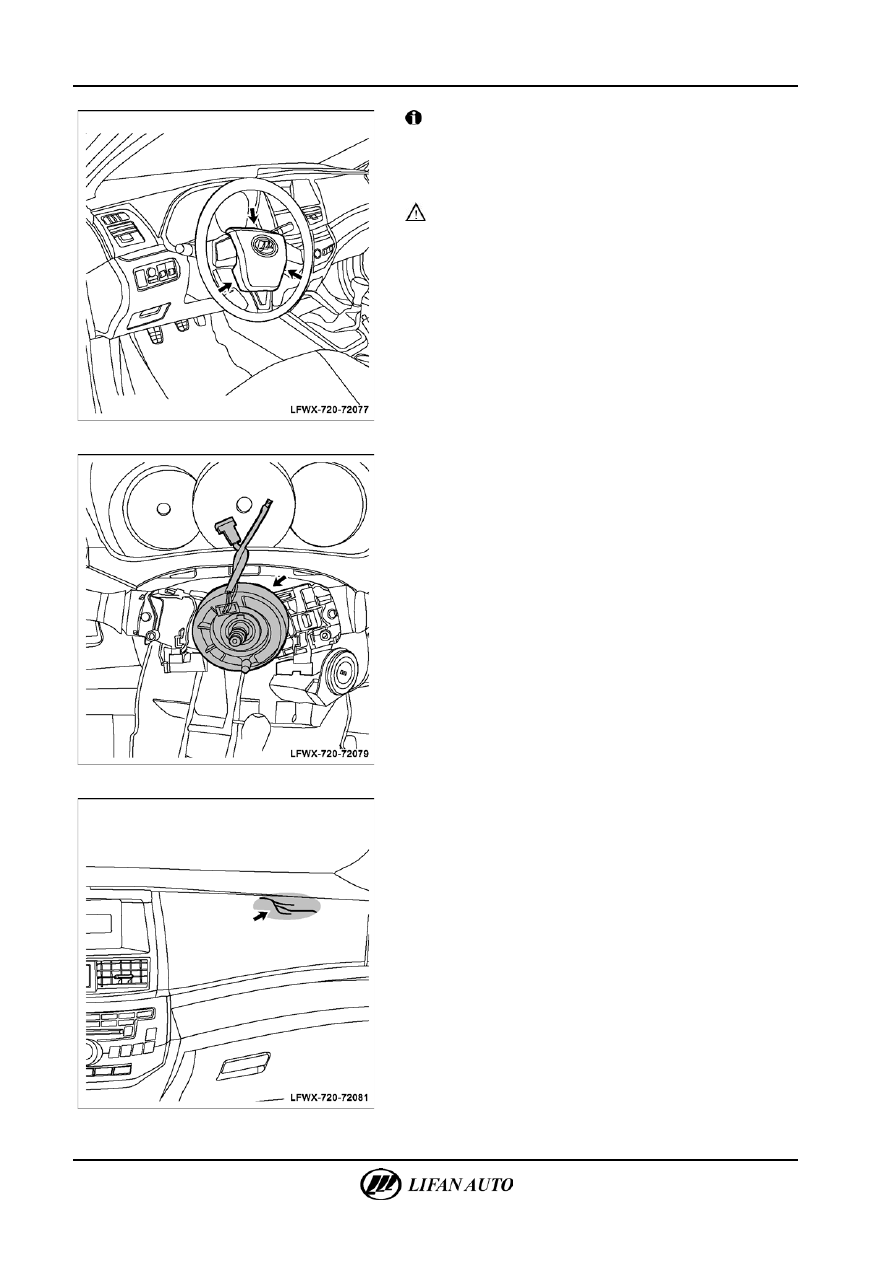

3.

Проверить модуль надувной подушки безопасности

водителя (подушка раскрылась при столкновении).

А.  Проверить систему с помощью диагностического прибора

(см. главу 72 «Устройства защиты — Поиск и устранение

неисправностей — предварительная проверка»).

Б.  Демонтировать подушку безопасности водителя

с транспортного средства.

В.  Проверить контактную пружину и жгут проводов на

наличие повреждений.







4.

Проверить модуль надувной подушки безопасности

пассажира (без столкновения).

А.  Проверить систему с помощью диагностического прибора

(см. главу 72 «Устройства защиты — Поиск и устранение

неисправностей — предварительная проверка»).

Б.  Выполнить визуальный контроль модуля надувной

подушки безопасности водителя на предмет видимых

повреждений или изменения цвета.



Устройства защиты — Подушка безопасности

72-13





5.

Проверить модуль надувной подушки безопасности

пассажира (подушка не раскрылась при столкновении).

А.  Проверить систему с помощью диагностического прибора

(см. главу 72 «Устройства защиты — Поиск и устранение

неисправностей — предварительная проверка»).

Б.  Выполнить визуальный контроль модуля надувной

подушки безопасности водителя на предмет видимых

повреждений или изменения цвета.

В.  Проверить состояние жгута проводов подушки

безопасности на наличие повреждений.

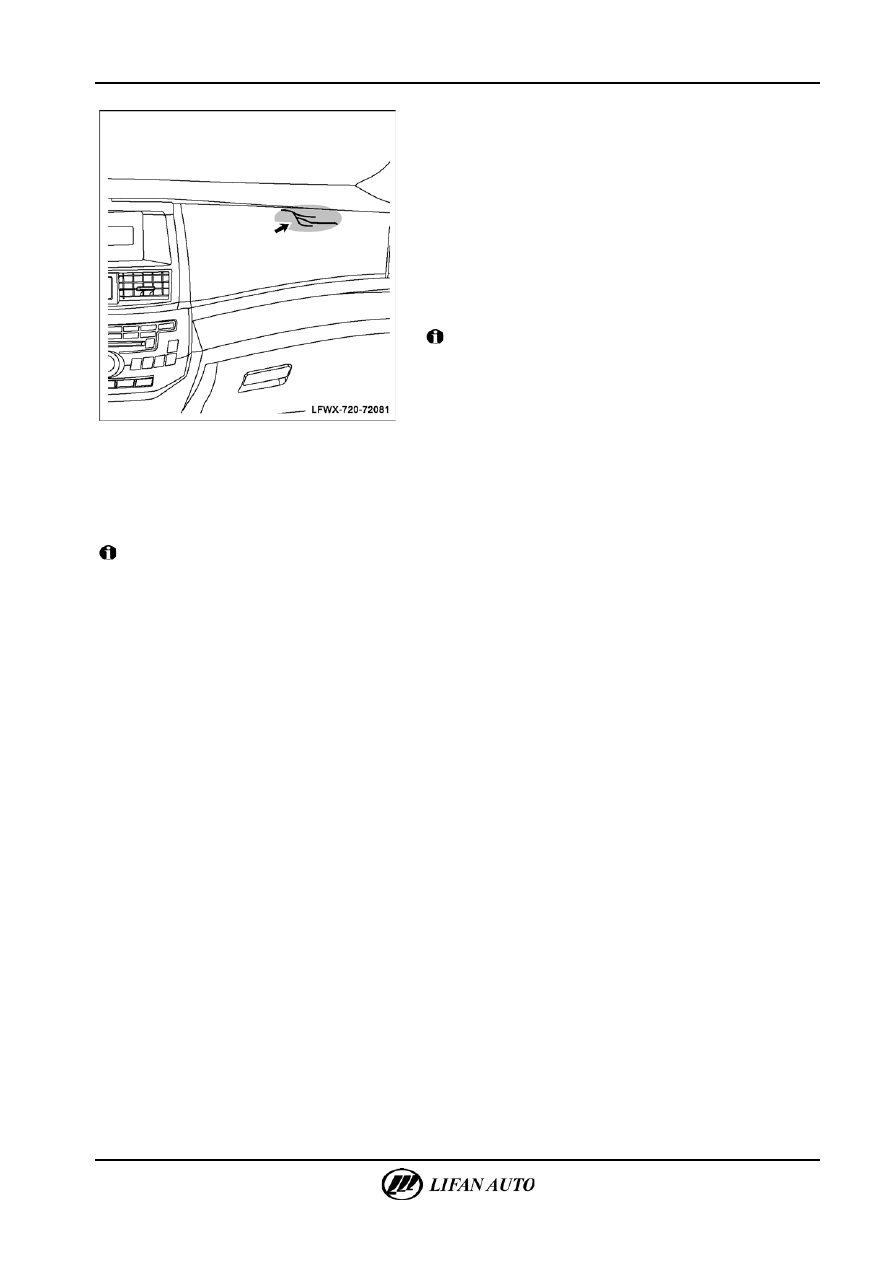

Г.  Проверить панель приборов и ребро жесткости панели

приборов на наличие повреждений.



Внимание

Если панель приборов и ребро жесткости повреждены, их

необходимо заменить. Ремонт недопустим.

6.

Проверить модуль надувной подушки безопасности пассажира (подушка раскрылась при столкновении).

А.  Проверить систему с помощью диагностического прибора (см. главу 72 «Устройства защиты — Поиск

и устранение неисправностей — предварительная проверка»).

Б.  Демонтировать панель приборов в сборе с модулем надувной подушки безопасности пассажира.
В.  Проверить на наличие повреждений соседних с модулем надувной подушки безопасности пассажира деталей

и проводки.



Внимание

Если панель приборов, ребро жесткости, проводка и соединитель модуля надувной подушки безопасности

повреждены, их необходимо заменить. Ремонт недопустим.
7.

Проверить блок управления системы надувных подушек безопасности (без столкновения).

А.  Проверить систему с помощью диагностического прибора (см. главу 72 «Устройства защиты — Поиск

и устранение неисправностей — предварительная проверка»).

8.

Проверить блок управления системы надувных подушек безопасности (подушка не раскрылась

при столкновении).

А.  Проверить систему с помощью диагностического прибора (см. главу 72 «Устройства защиты — Поиск

и устранение неисправностей — предварительная проверка»).

9.

Проверить блок управления системы надувных подушек безопасности (подушка раскрылась

при столкновении).

А.  Проверить систему с помощью диагностического прибора (см. главу 72 «Устройства защиты — Поиск

и устранение неисправностей — предварительная проверка»).

10.

Проверить жгут проводов подушки безопасности (без столкновения).

А.  Проверить систему с помощью диагностического прибора (см. главу 72 «Устройства защиты — Поиск

и устранение неисправностей — предварительная проверка»).

11.

Проверить жгут проводов подушки безопасности (столкновение).

А.  Проверить систему с помощью диагностического прибора (см. главу 72 «Устройства защиты — Поиск

и устранение неисправностей — предварительная проверка»).

Б.  Проверить жгут проводки подушки безопасности на наличие повреждений.
В.  Проверить все соединители проводки подушки безопасности на наличие повреждений.
△ Сов

е

т



Жгут проводов СНПБ имеет желтый цвет, что позволяет его отличать от другой проводки.
