Lifan 720 / Cebrium. Руководство - часть 239

71-72

Система кондиционирования - Конденсатор и осушитель в сборе







Г.  Используя течеискатель, проверить конденсатор на

наличие утечек хладагента. При наличии утечек его

необходимо демонтировать и отремонтировать. Если

ремонт невозможен, конденсатор в сборе с осушителем

должен быть заменен.

△ Сов

е

т



Подготовка к проверке на наличие утечек: запустить двигатель

и оставить его работать на холостом ходу. Включить

кондиционер и установить максимальную частоту вращения

вентилятора.







Д.  Используя течеискатель, проверить места соединения

трубок на наличие утечек хладагента При наличии утечек

убедиться, что болт затянут с соответствующим моментом.







2.

Демонтировать конденсатор и осушитель в сборе.

А.  Слить хладагент (см. главу 71 «Система

кондиционирования — Хладагент — Замена»).

Б.  Демонтировать передний бампер в сборе (см. главу 81

«

Внутренние и внешние декоративные элементы —

Передний бампер — Замена»).

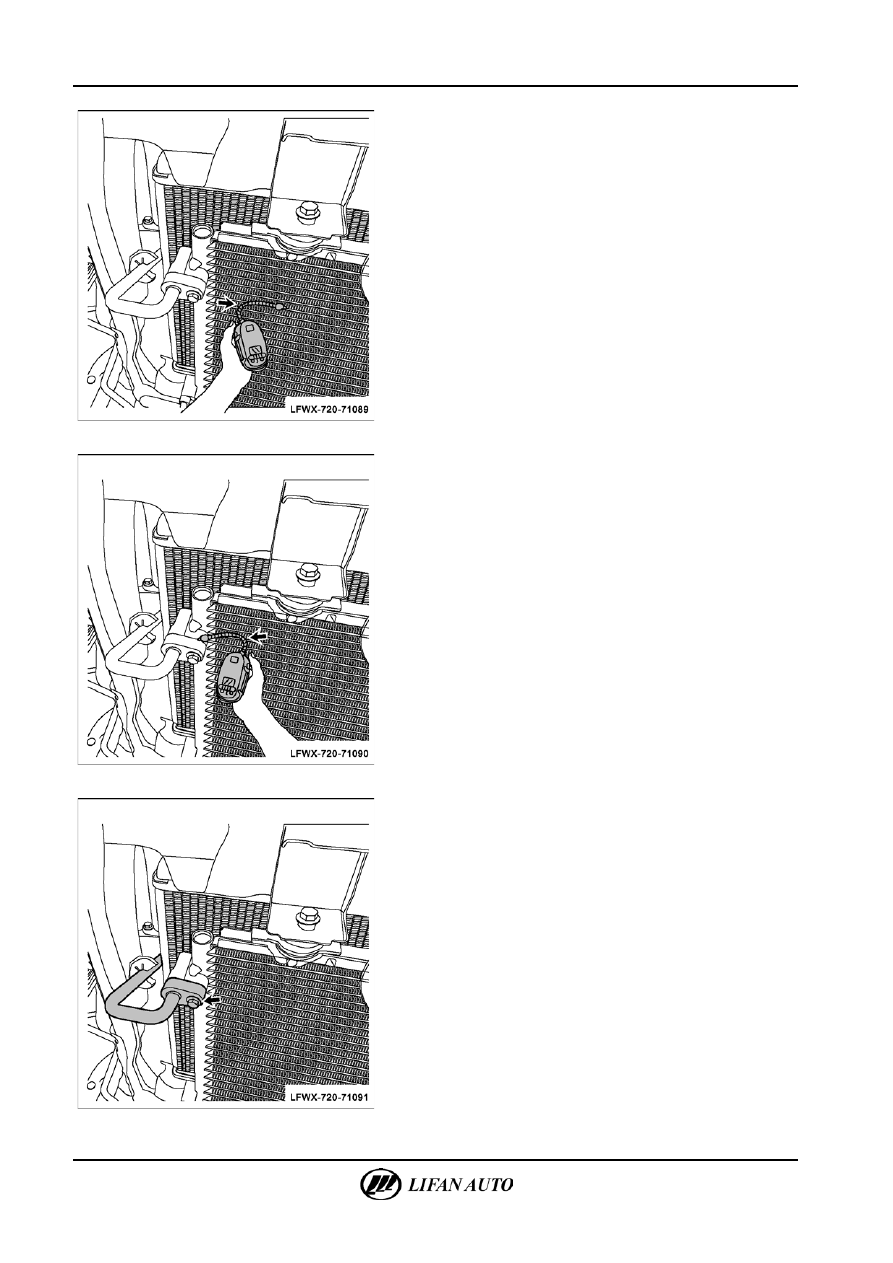

В.  Вывернуть болт крепления нагнетательной трубки

к конденсатору и отсоединить трубку.



Система кондиционирования — Конденсатор и осушитель в сборе

71-73

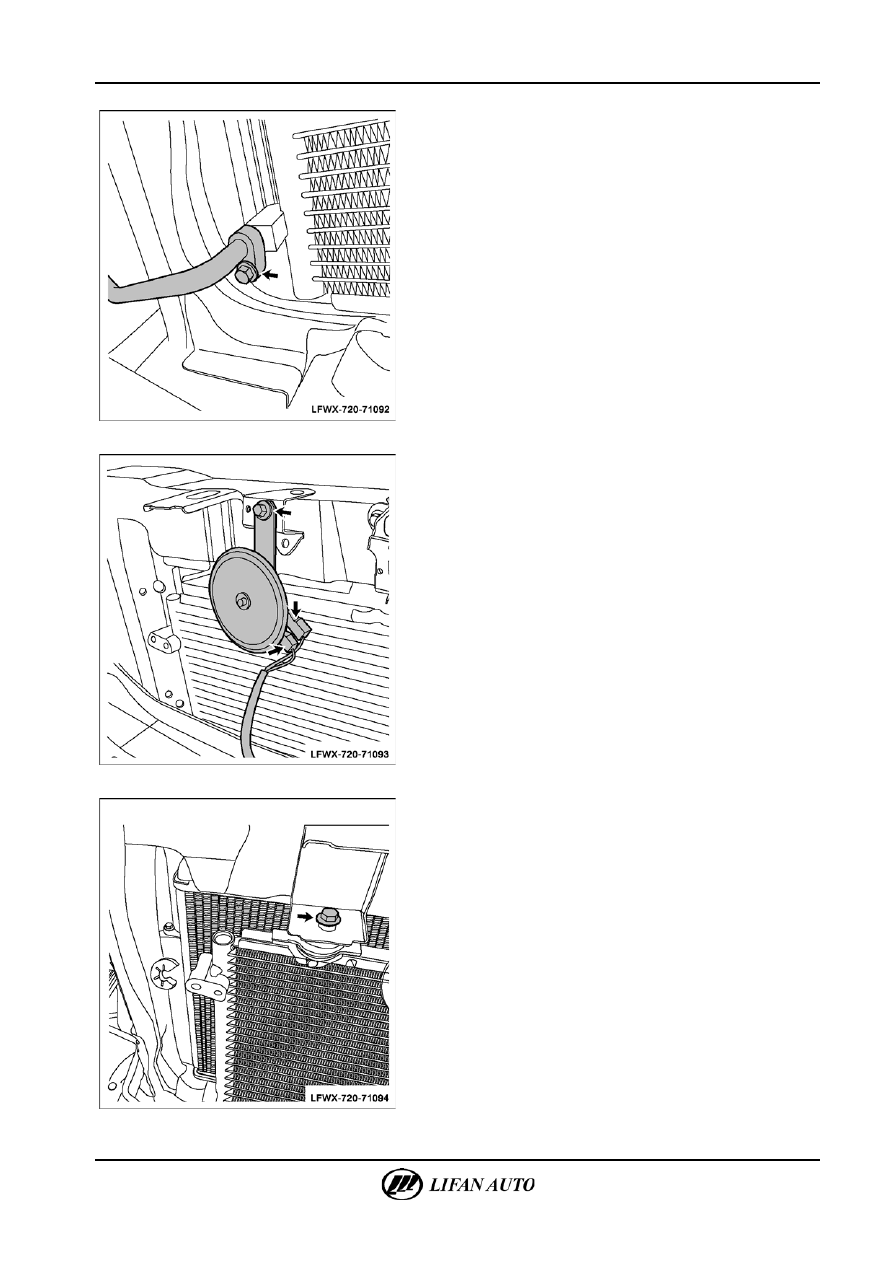

Г.  Вывернуть болт крепления отводящей трубки

к конденсатору и отсоединить трубку.







Д.  Отключить соединитель звукового сигнала и выкрутить

крепежный болт кронштейна звукового сигнала, после чего

демонтировать звуковой сигнал.







Е.  Вывернуть крепежный болт в верхней части конденсатора

и осушителя в сборе, наклонить конденсатор наружу

и демонтировать вверх.

71-74

Система кондиционирования - Конденсатор и осушитель в сборе







3.

Выполнить монтаж конденсатора и осушителя в сборе.

А.  Наклонить нижнюю часть конденсатора и осушителя

в сборе внутрь и вставить нижнюю часть в установочные

отверстия.

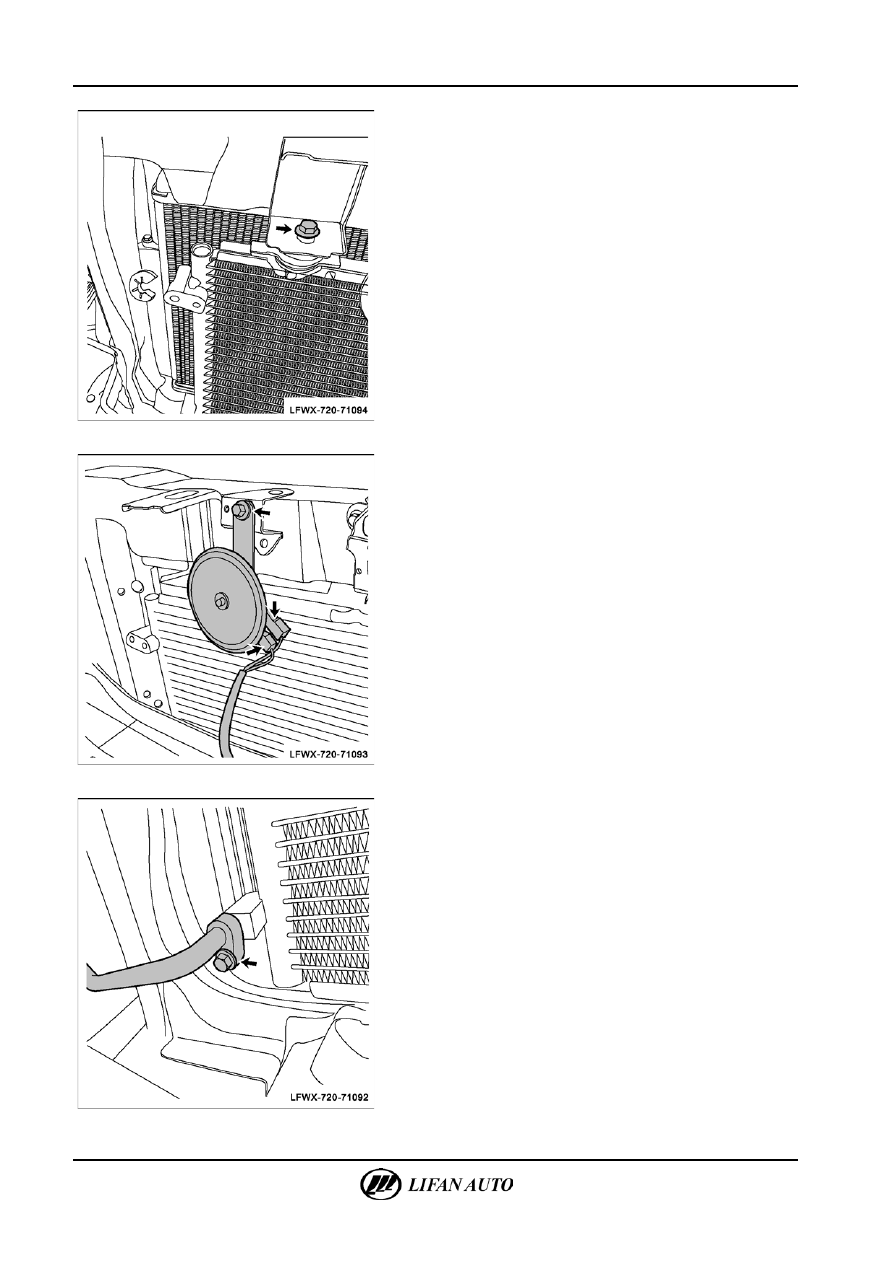

Б.  Совместить верхнюю часть с монтажным отверстием

и затянуть крепежный болт.







В.  Установить кронштейн звукового сигнала на верхнюю

поперечину рамки и затянуть крепежные болты.

Подключить соединитель звукового сигнала.







Г.  Вставить в конденсатор отводящую трубку и затянуть

крепежный болт.



Система кондиционирования — Конденсатор и осушитель в сборе

71-75

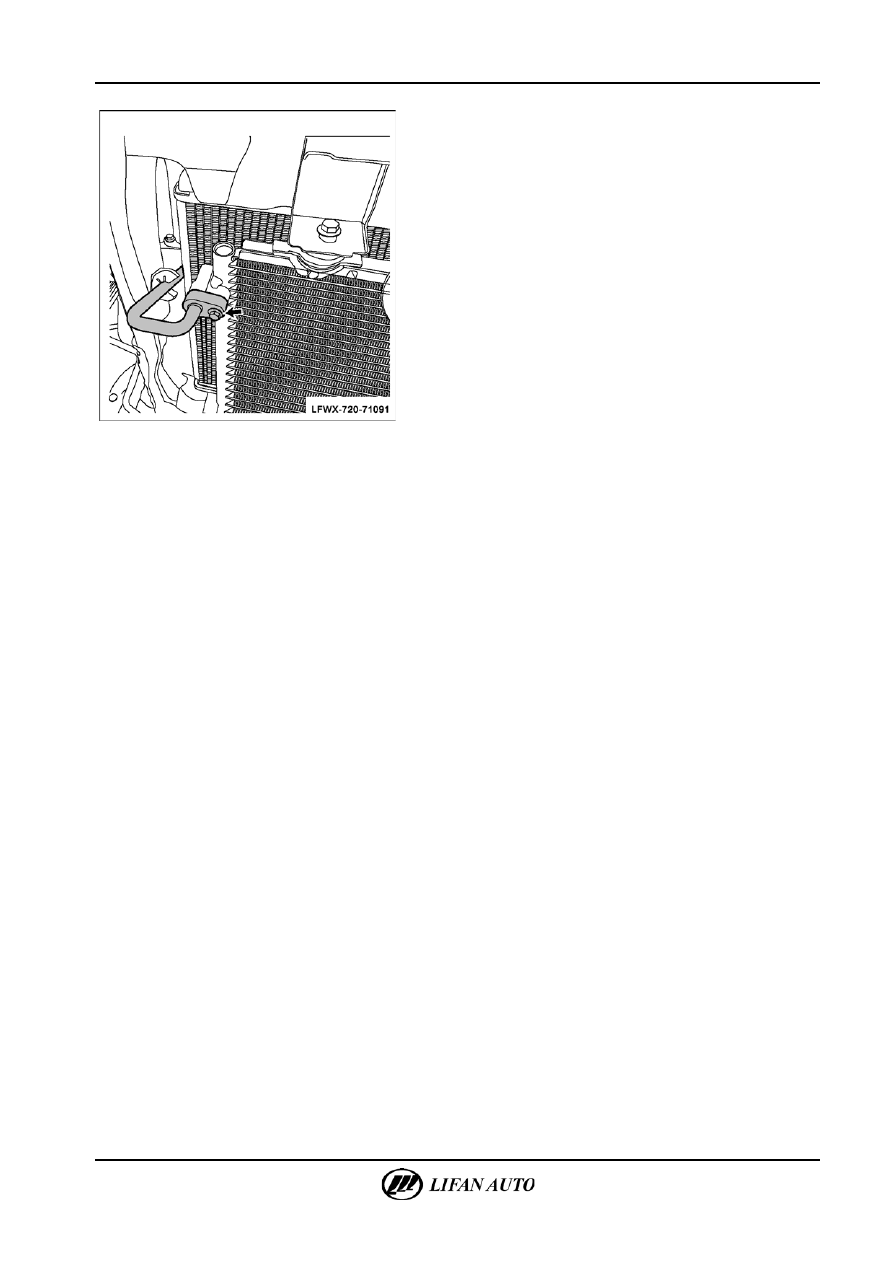

Д.  Вставить в конденсатор нагнетательную трубку и затянуть

крепежный болт.

Е.  Заправить систему хладагентом (см. главу 71 «Система

кондиционирования — Хладагент — Замена»).

4.

Выполнить проверку на наличие утечек хладагента (см. главу 71 «Система кондиционирования —

Хладагент — Проверка»).
