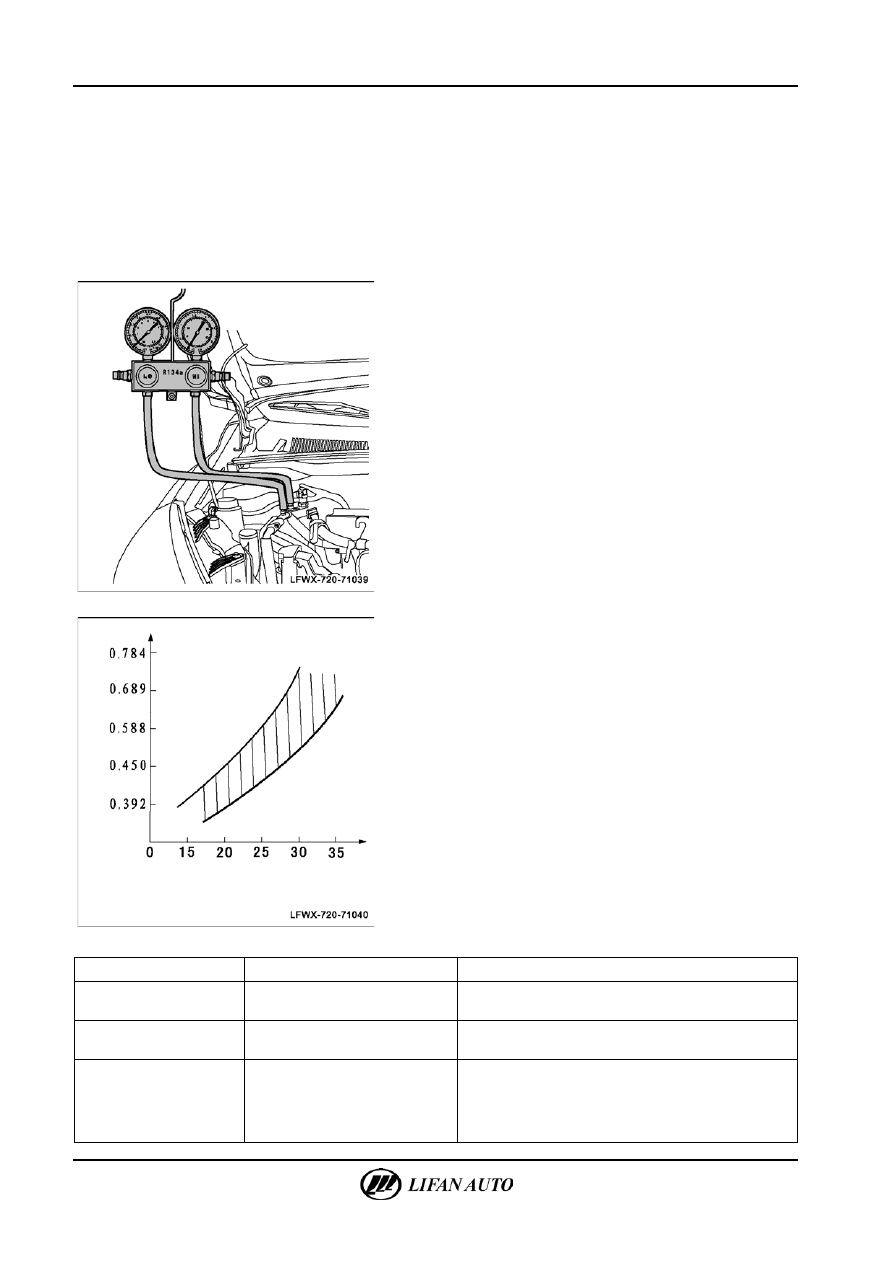

71-32

Система кондиционирования - Поиск и устранение неисправностей





Поиск и устранение неисправностей

Диагностические процедуры

Описание
Измерить давление со стороны высокого и низкого давления системы кондиционера с помощью измерительного

прибора. С помощью измерения давления определить тип и место неисправности. Выполнить подключение трубок

высокого и низкого давления измерительного прибора к соответствующим клапанам высокого и низкого давления на

трубках системы кондиционера. Проанализировать состояние системы кондиционера по показаниям измерительного

прибора при работающем и остановленном кондиционере.



1.

Проверка при остановленном компрессоре

А.  Выполнить подключение трубок высокого и низкого

давления измерительного прибора к соответствующим

клапанам высокого и низкого давления на трубках

компрессора.

Б.  Для проверки при остановленном компрессоре его

необходимо остановить на длительное время (время

останова должно быть не менее 10 ч).

△ Сов

е

т



•

Недопустимо попадание хладагента на кожу. Это может

стать причиной обморожения.

•

При подключении быстроразъемного соединителя к

зарядному клапану должен быть слышен характерный

щелчок.







В.  Проверить показание манометра.
△ Сов

е

т



Давление со стороны высокого давления и со стороны низкого

давления должно быть одинаковым. Это называется

равновесным давлением. Равновесное давление зависит от

температуры окружающего воздуха, как показано на рисунке

слева.

Г.  Анализ неисправностей системы кондиционирования воздуха

Признак

Причина возникновения

Меры по устранению

Слишком высокое

равновесное давление

Чрезмерное количество хладагента

Удалить некоторое количество хладагента и установить

стандартное значение равновесного давления

Слишком низкое равновесное

давление

Недостаточное количество

хладагента

Добавить некоторое количество хладагента и установить

стандартное значение равновесного давления

Отсутствует равновесное

давление (давление со

стороны высокого давления и

со стороны низкого давления

не одинаковое)

Закупоривание системы

Проверить расширительный клапан, жидкостную емкость,

осушитель и соответствующие трубки

Ра

вн

ов

ес

но

е

да

вле

ни

е

/ М

П

а



Температура окружающей среды, °C



Зависимость между равновесным давлением и температурой

окружающего воздуха





Система кондиционирования — Поиск и устранение неисправностей

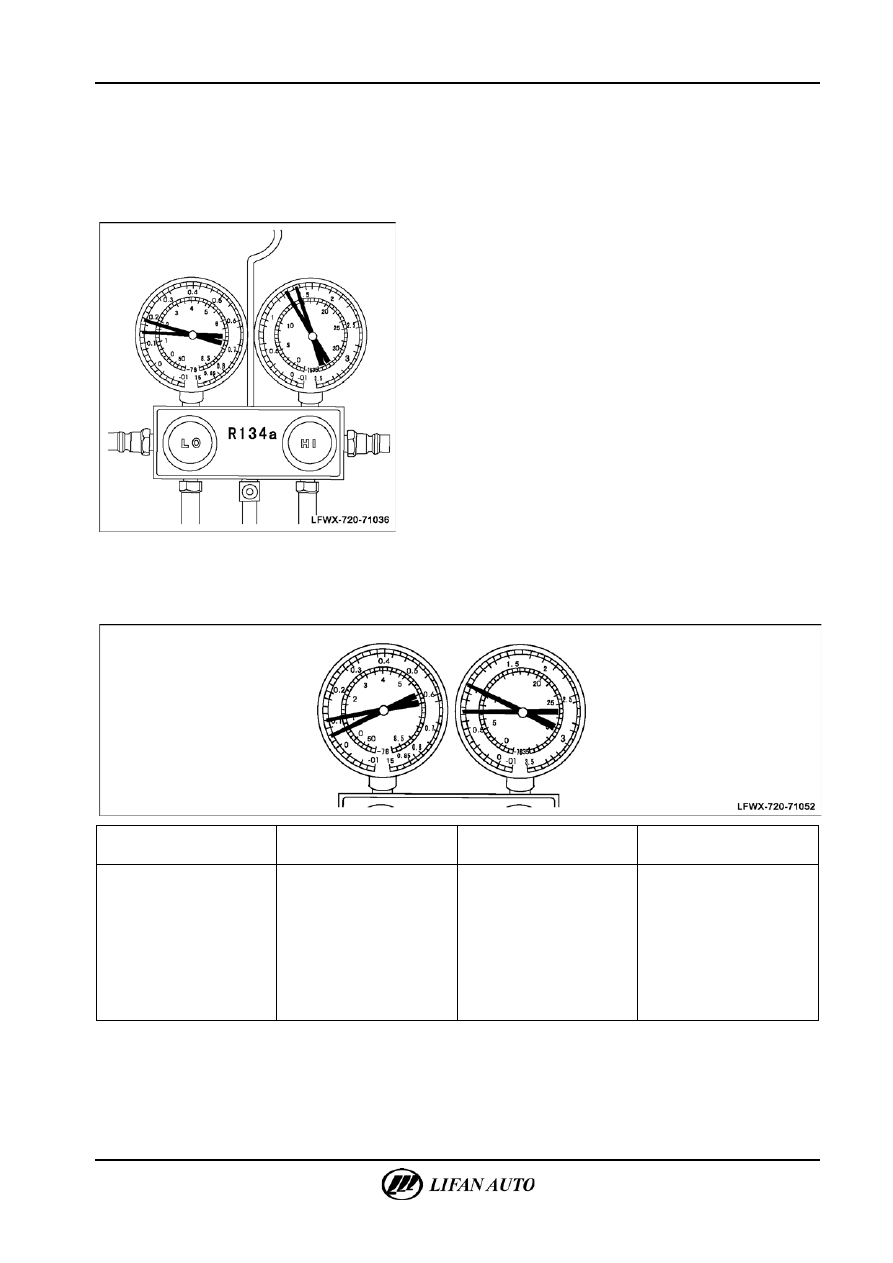

71-33



2.

Проверка при работающем компрессоре
При работающем компрессоре включить рециркуляцию воздуха. Температура воздуха на входе и выходе равна
30-35

°C. Вентилятор работает с максимальной частотой вращения, регулятор температуры установлен

в положение максимального охлаждения. Установить частоту вращения двигателя на уровне 1500-2000 об/мин

и включить кондиционер для пуска компрессора (продолжительность работы компрессора не должна превышать
30

мин, иначе вероятно серьезное повреждение). Снять показание с измерительного прибора.



А.  Показание манометра при нормальном состоянии системы

кондиционирования воздуха
Эталонное значение на стороне высокого давления:
1,422-1,471

МПа

Эталонное значение на стороне низкого давления:
0,147-0,196

МПа

Б.  Наличие влаги в системе кондиционера
△ Сов

е

т



При попадании влаги в систему кондиционера она может замерзнуть, и кондиционер перестанет работать должным

образом.



Признаки неисправности

в системе кондиционера

Возможные причины

Диагностика

Меры

•

При работе системы на

стороне низкого давления

периодически образуется

вакуум.

•

Попавшая в систему

кондиционера влага

замерзает в

расширительном клапане,

в результате чего

циркуляция временно

нарушается, но затем

снова восстанавливается

при таянии ледяной

пробки.

•

Осушитель пересыщен.

•

Попавшая в систему

кондиционера влага

замерзает в

расширительном клапане

и нарушает циркуляцию

хладагента в системе.

•

Заменить осушитель.

•

Поддерживать

циркуляцию для удаления

влаги из системы.

•

Добавить требуемое

количество нового

хладагента.

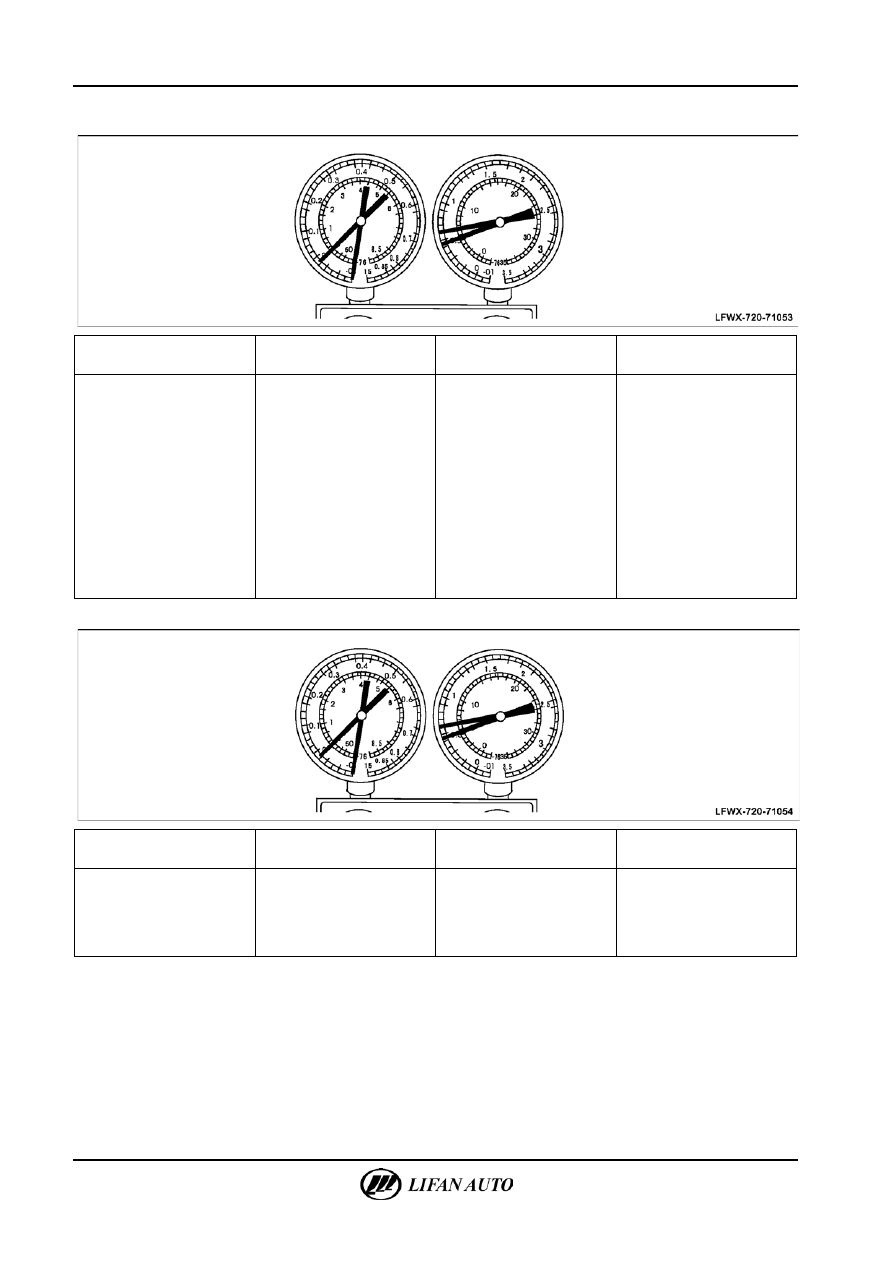

71-34

Система кондиционирования - Поиск и устранение неисправностей





В.  Системой кондиционирования воздуха не обеспечивается достаточный холодильный эффект.



Признаки неисправности

в системе кондиционера

Возможные причины

Диагностика

Меры

•

Низкое давление со

стороны высокого

и низкого давления.

•

Определить наличие

пузырьков в контрольном

окне.

•

Охлаждение

недостаточное.

•

Утечка газа в некоторых

местах системы

кондиционера.

•

Недостаточное количество

хладагента в системе.

•

Утечка хладагента.

•

Проверить на наличие

утечек газа с помощью

течеискателя. Выполнить

ремонт в случае

необходимости.

•

Добавить требуемое

количество свежего

хладагента.

•

Если давление около 0 при

подключении

измерительного прибора,

поддерживать после

проверки и ремонта

вакуум в системе.

Г.  Недостаточная циркуляция хладагента в системе кондиционирования воздуха.



Признаки неисправности

в системе кондиционера

Возможные причины

Диагностика

Меры

•

Низкое давление со

стороны высокого

и низкого давления.

•

Часть трубки перед

ресивером замерзла.

•

Грязь в соединении

препятствует протоку

хладагента.

•

Забился ресивер.

•

Заменить ресивер.



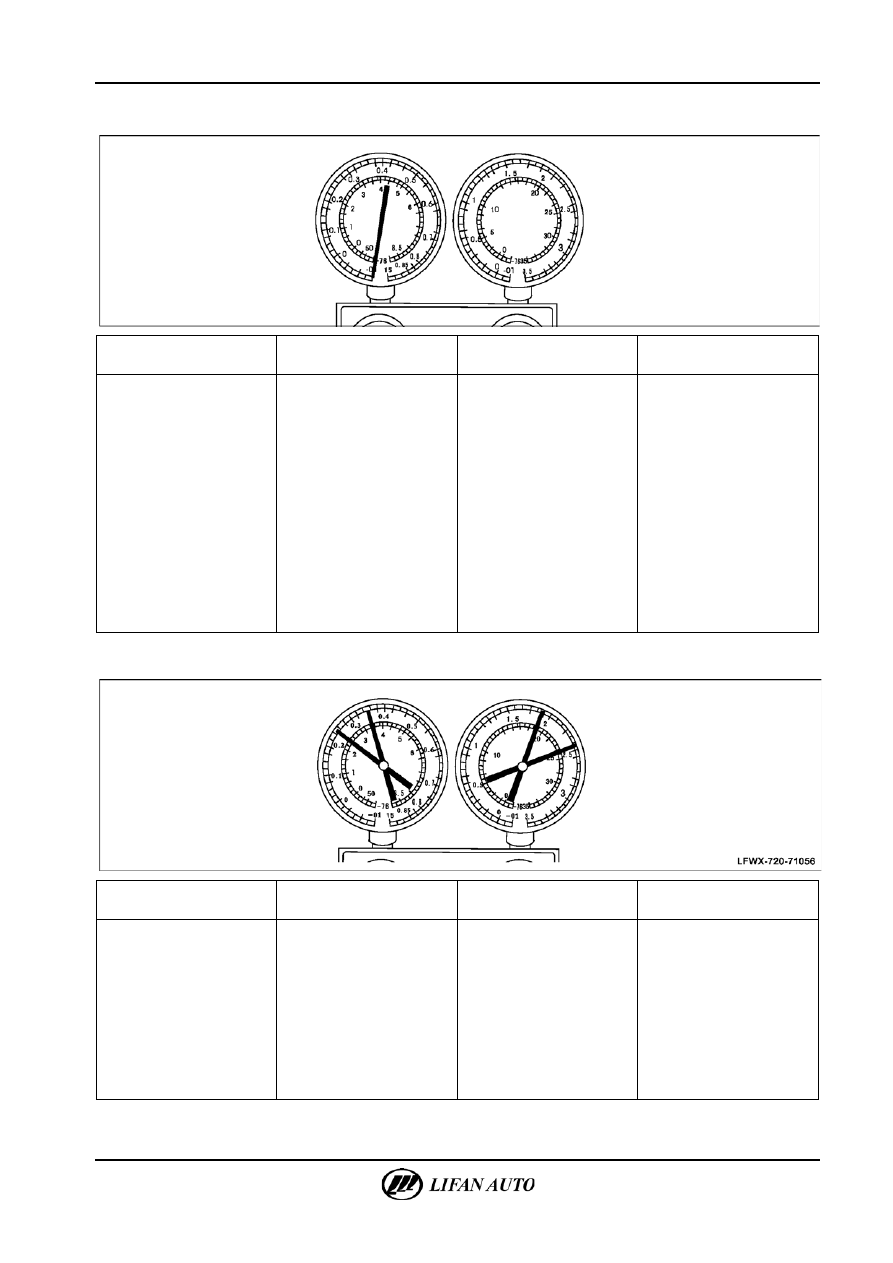

Система кондиционирования — Поиск и устранение неисправностей

71-35



Д.  Отсутствует циркуляция хладагента в системе кондиционера.



Признаки неисправности в

системе кондиционера

Возможные причины

Диагностика

Меры

•

Вакуум на стороне

низкого давления и

слишком низкое давление

на стороне высокого

давления.

•

Иней или конденсат на

трубке перед или после

расширительного клапана

или ресивера.

•

Вода или грязь в

соединении препятствует

протоку хладагента.

•

Утечка газа из тепловой

трубы расширительного

клапана и нарушение

циркуляции хладагента.

•

Отсутствует циркуляция

хладагента.

•

Проверить

расширительный клапан

и испаритель.

•

Продуть расширительный

клапан сжатым воздухом.

Если это не поможет,

заменить расширительный

клапан.

•

Заменить ресивер.

•

Удалить воздух и

добавить требуемое

количество нового

хладагента. При наличии

утечки газа из тепловой

трубы ее следует

заменить.

Е.  В систему кондиционирования воздуха залито чрезмерное количество хладагента, или недостаточная

теплопередача в конденсаторе.



Признаки неисправности

в системе кондиционера

Возможные причины

Диагностика

Меры

•

Слишком высокое

давление со стороны

высокого и низкого

давления.

•

При снижении частоты

вращения двигателя

в смотровом окне

отсутствуют пузырьки.

•

При наличии чрезмерного

количества хладагента

полный холодильный

эффект не обеспечивается.

•

Недостаточная

теплоотдача

в конденсаторе.

•

Чрезмерное количество

хладагента в системе.

•

Недостаточная

теплоотдача в

конденсаторе. Забился

радиатор конденсатора,

или неисправен

электродвигатель

вентилятора.

•

Очистить конденсатор.

•

Проверить работоспособ-

ность электродвигателя

вентилятора.

•

Если конденсатор

и электродвигатель

вентилятора в нормальном

состоянии, проверить

количество хладагента

и добавить в случае

необходимости.
