Lifan 720 / Cebrium. Руководство - часть 227

71-24

Система кондиционирования - Система кондиционирования воздуха







1.

Проверить воздушный фильтр системы

кондиционирования.

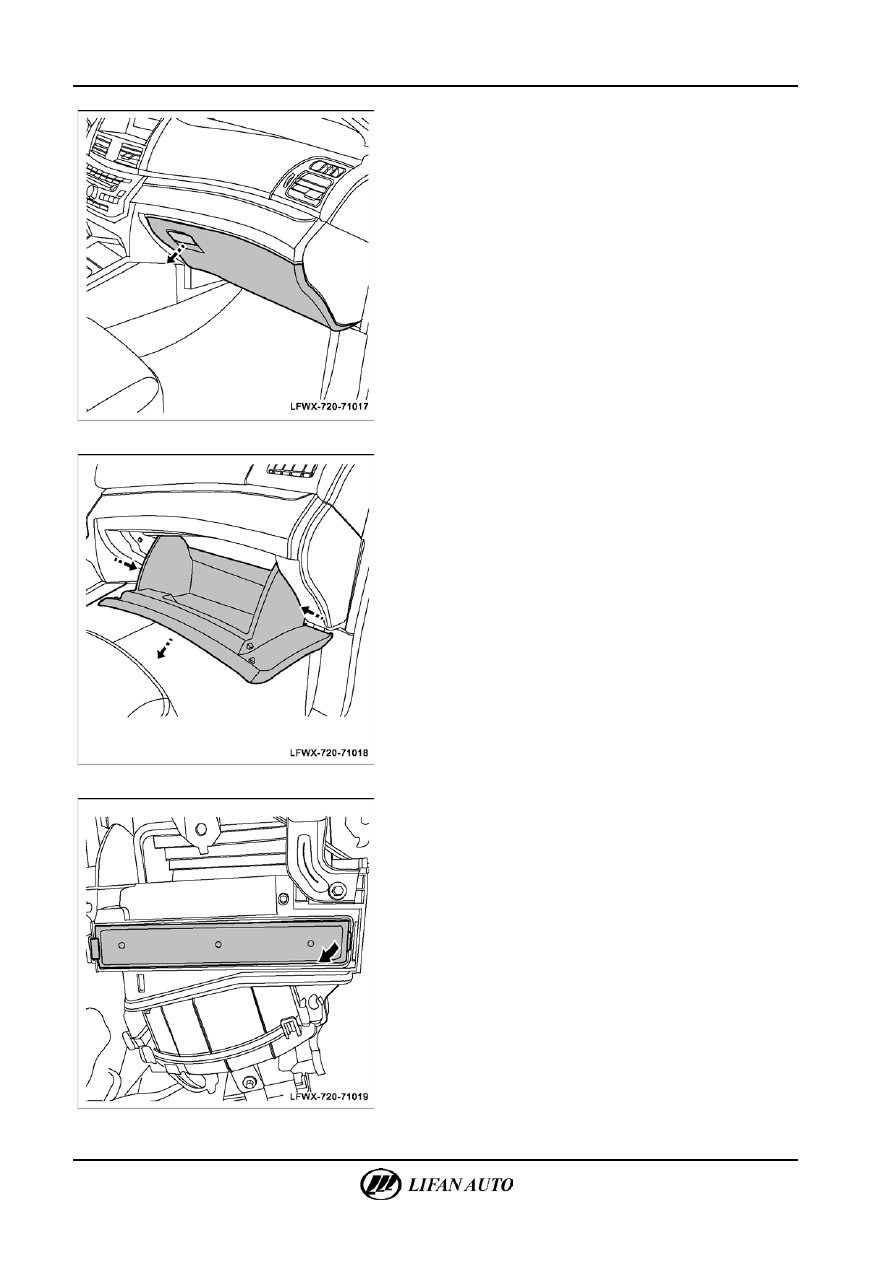

А.  Открыть вещевой ящик.







Б.  Взяться за вещевой ящик с обеих сторон и потянуть его

наружу, после чего удалить вещевой ящик.







В.  Снять крышку воздушного фильтра системы

кондиционирования.

△ Сов

е

т



Поднимать крышку воздушного фильтра системы

кондиционирования следует с правой стороны.



Система кондиционирования — Система кондиционирования воздуха

71-25

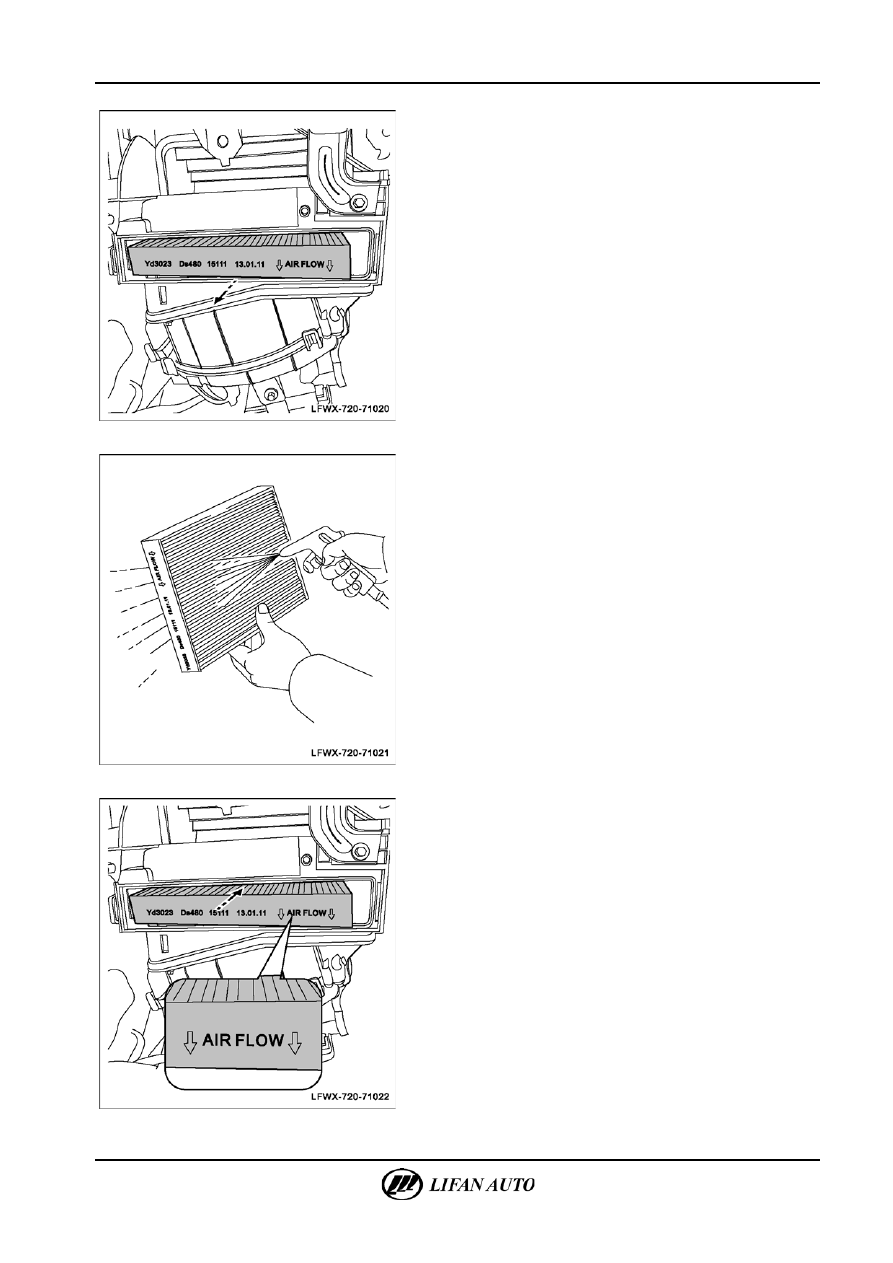

Г.  Извлечь картридж фильтра из гнезда для воздушного

фильтра системы кондиционирования.







Д.  Очистить картридж фильтра.

Если фильтр сильно загрязнен, следует продуть его

с обратной стороны сжатым воздухом.

△ Сов

е

т



Воздушный пистолет следует держать на расстоянии 5 см от

фильтра. Продувка должна производиться сжатым воздухом

под давлением 500 кПа в течение 2 мин.







Е.  Установить на место картридж воздушного фильтра

системы кондиционирования.

△ Сов

е

т



Стрелка «AIR FLOW» (направление потока воздуха) должна

быть направлена вниз.

71-26

Система кондиционирования - Система кондиционирования воздуха

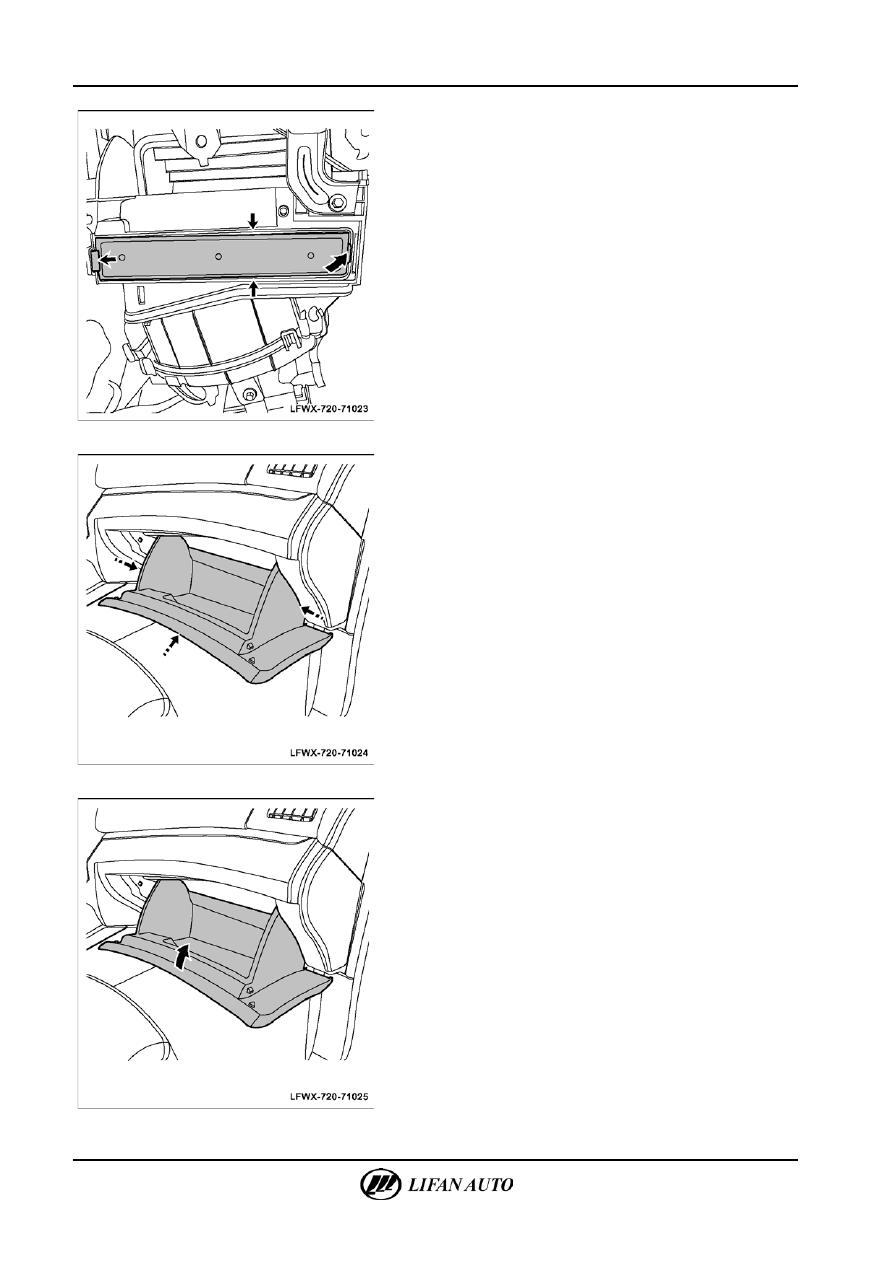

Ж.  Установить на место крышку воздушного фильтра системы

кондиционирования.







З.  Установить на место вещевой ящик.







И.  Закрыть вещевой ящик.



Система кондиционирования — Система кондиционирования воздуха

71-27





2.

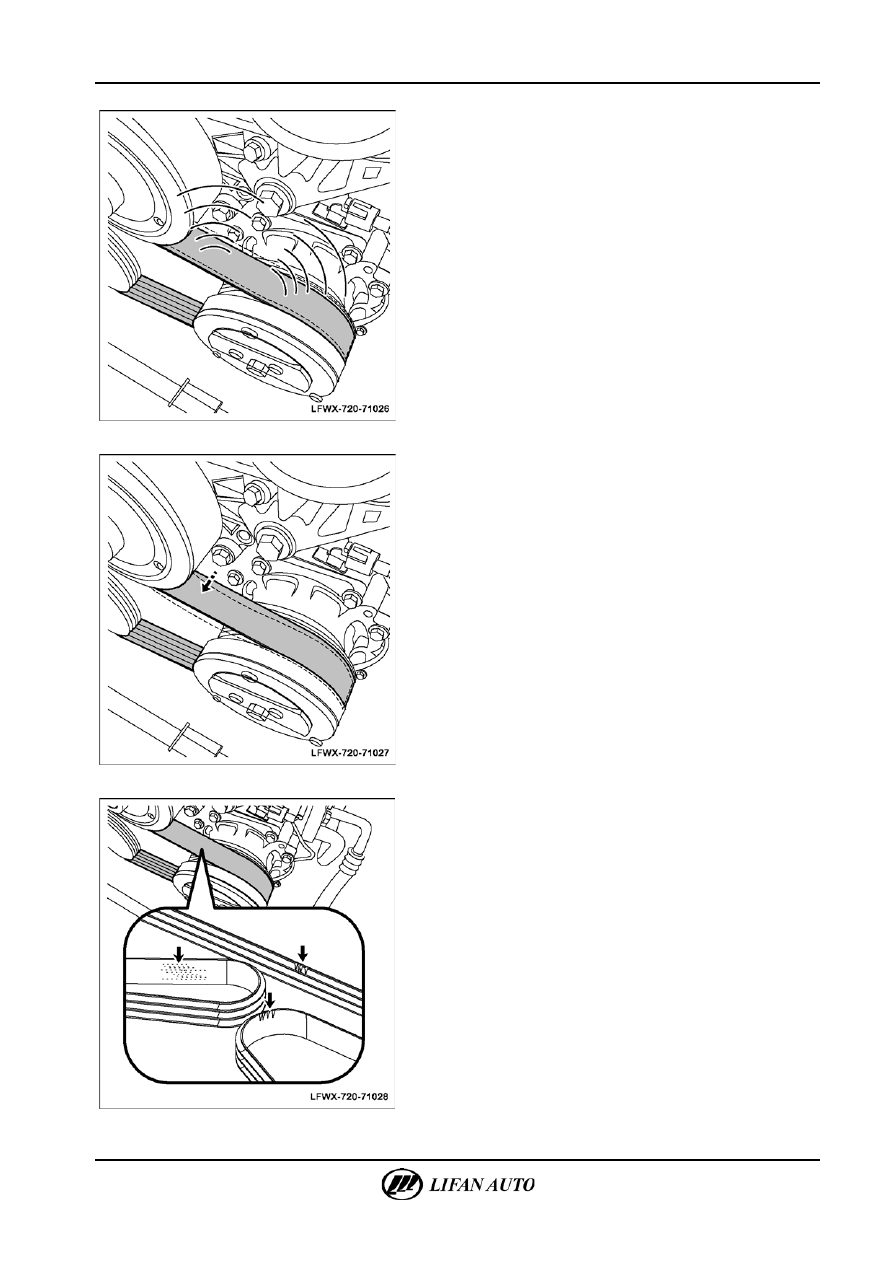

Проверить ремень компрессора кондиционера.

А.  Включить кондиционер и убедиться на слух в отсутствии

проскальзывания ремня привода компрессора

кондиционера.
При наличии проскальзывания следует отрегулировать

натяжение или заменить ремень привода компрессора

кондиционера.







Б.  Проверить натяжение ремня привода компрессора

кондиционера.
•

Нажать большим пальцем в центре наибольшего

пролета ремня между шкивами и проверить прогиб.

△ Сов

е

т



•

При нажатии с усилием 98 Н прогиб ремня должен

составлять 7-8 мм (5-5 мм для нового ремня).

•

Выполнить регулировку натяжения ремня в случае

необходимости.







В.  Проверить натяжение, состояние и износ ремня привода

компрессора кондиционера.

△ Сов

е

т



Внимательно осмотреть весь ремень. При обнаружении любого

из нижеперечисленных повреждений ремень должен быть

заменен:

•

Резина на обратной стороне ремня имеет признаки

старения и отполирована. Если царапать ее пальцами,

то отсутствуют признаки эластичности.

•

Резина на обратной стороне ремня — с трещинами.

•

На нижней стороне зубьев ремня имеются трещины.
