61-16

Рулевое управление с гидроусилителем - Передаточный механизм рулевого управления

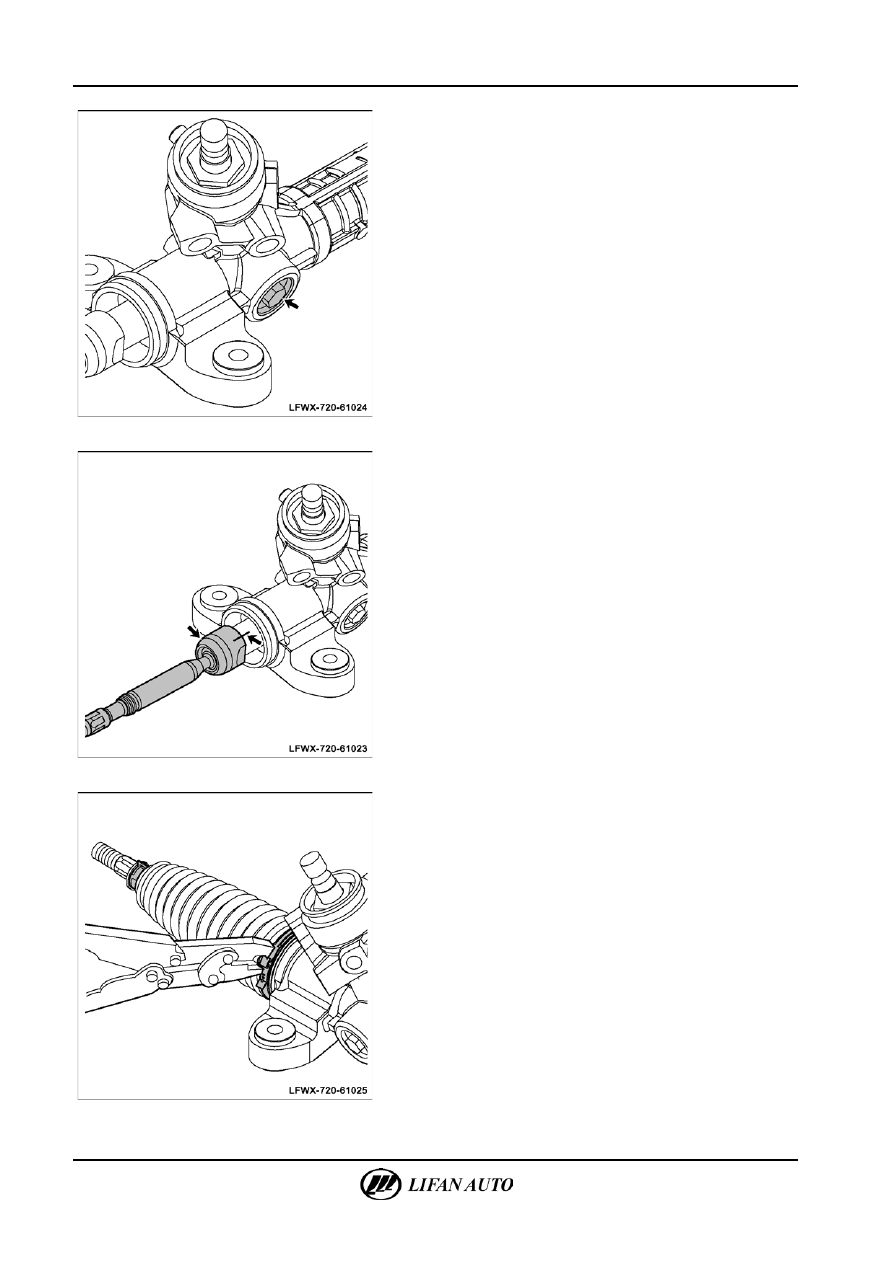

9.

Демонтировать крышку пружины направляющей

зубчатой рейки.

А.  Демонтировать крышку пружины направляющей зубчатой

рейки.

Б.  Снять пружину и блок направляющей.
10.

Установить крышку пружины направляющей зубчатой

рейки.

А.  Установить блок и пружину направляющей.
Б.  Установить пружину направляющей зубчатой рейки

и затянуть до определенного момента.

В.  Нанести герметик на 2–3 витка стопорной гайки пружины.







11.

Установить торцевое соединение рулевой рейки.

А.  Закрепить рулевую рейку в соответствии с отметками,

сделанными при демонтаже, и установить торцевое

соединение рейки.







12.

Установить кожухи рейки рулевого механизма.

А.  Установить кожухи по обеим сторонам рулевого

механизма.

Б.  Установить зажимы на обеих сторонах кожухов

и использовать специальные инструменты для закрепления

их на рулевом механизме.



Рулевое управление с гидроусилителем — Передаточный механизм рулевого управления

61-17

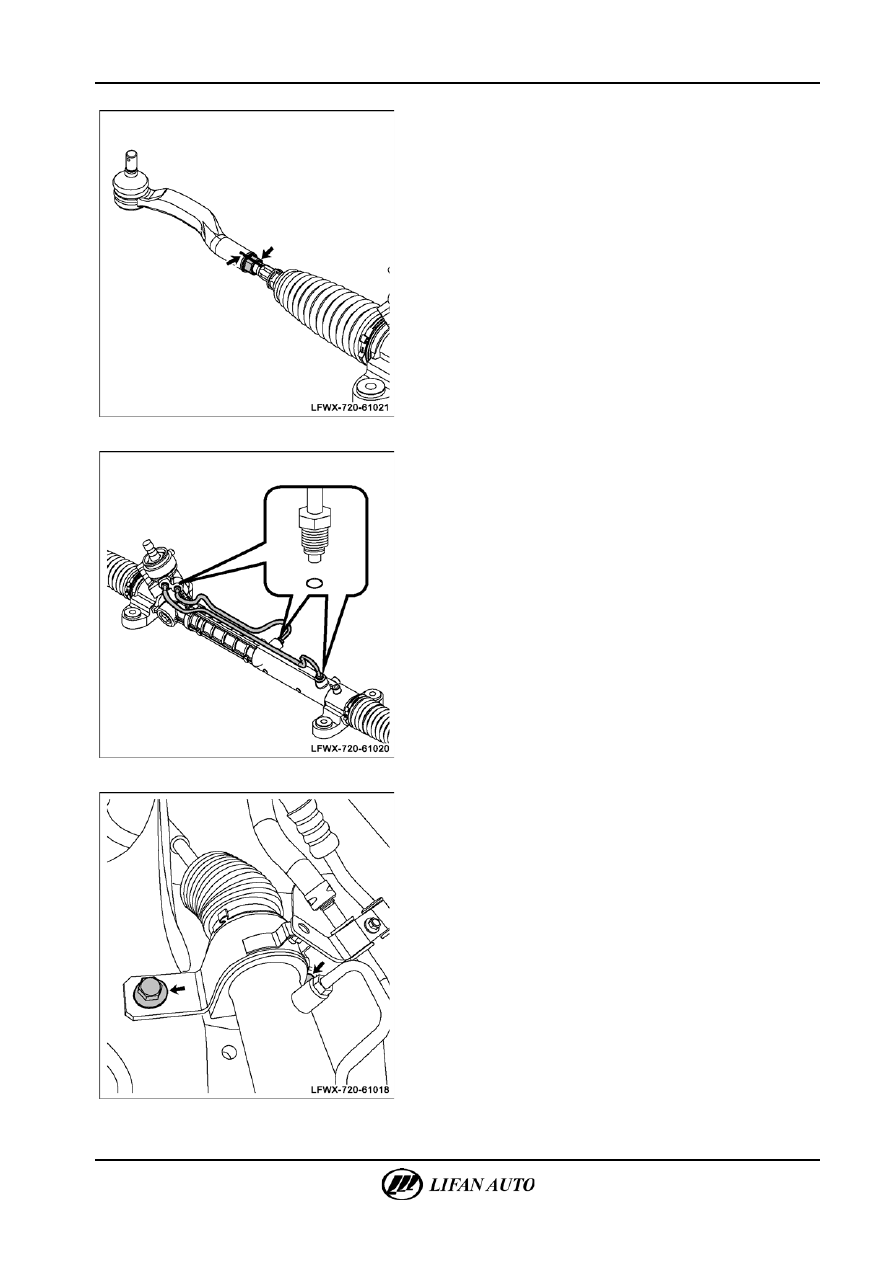

13.

Установить шаровые головки рулевой тяги с обеих

сторон.

А.  Установить шаровые головки рулевой тяги с обеих сторон,

выровнять по отметкам, сделанным при демонтаже, для

затяжки стопорной гайки.
Момент затяжки: 120 Н·м







14.

Установить маслопровод для гидравлической

жидкости рулевого механизма.

А.  Установить кольцевое уплотнение на маслопровод для

гидравлической жидкости.

Б.  С помощью трубного ключа установить маслопровод для

гидравлической жидкости на рулевой механизм и затянуть

его.
Момент затяжки: 45 Н·м







15.

Собрать рулевой механизм.

А.  Установить рулевой механизм на передний

вспомогательный подрамник, установить крепежные

винты и затянуть их.
Момент затяжки: 110-130 Н·м

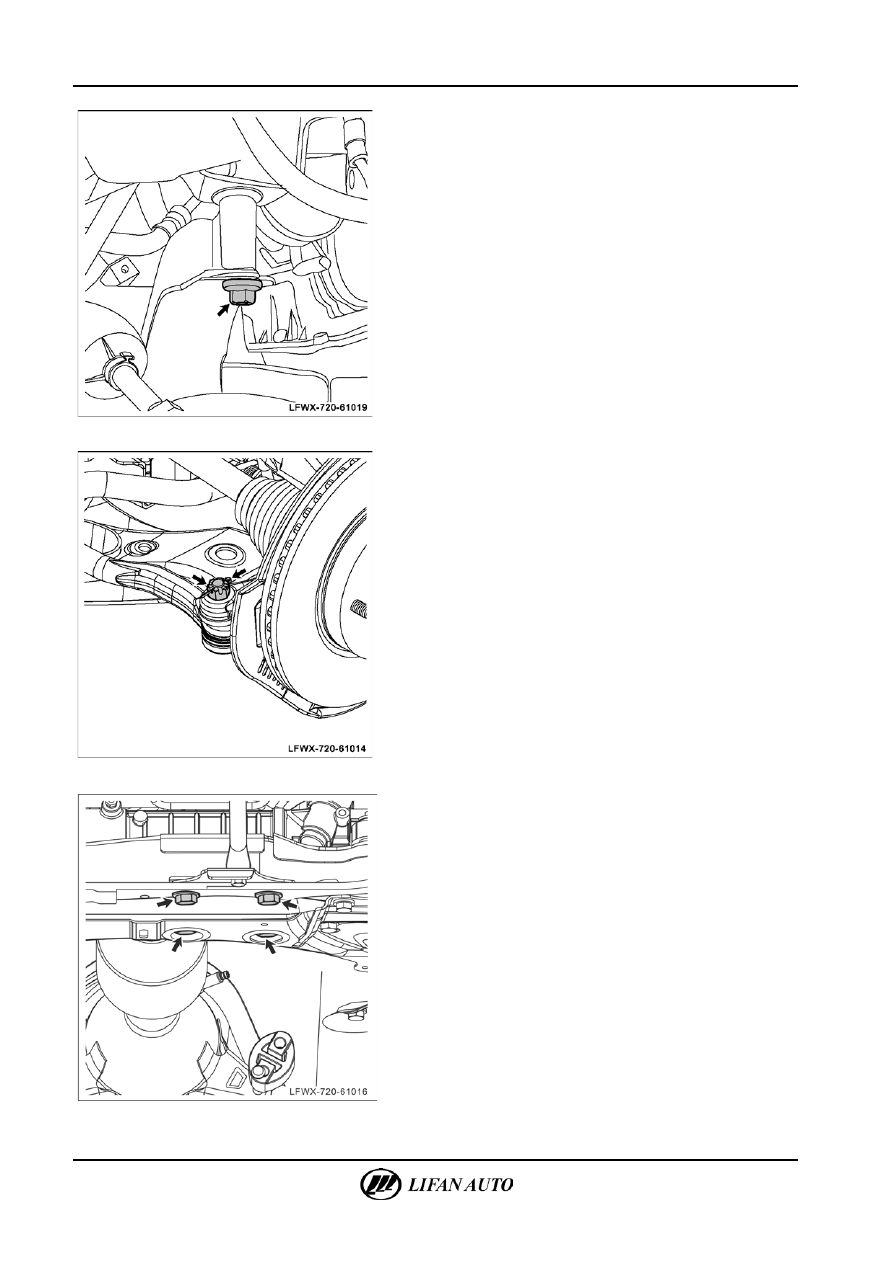

61-18

Рулевое управление с гидроусилителем - Передаточный механизм рулевого управления







Б.  Использовать опору для подъема и установить передний

подрамник (см. главу 31 «Передняя подвеска — Передний

подрамник — Замена»).







В.  Установить соединительную шаровую опору рулевой тяги

на поворотный кулак.

Г.  Установить корончатую гайку соединительной шаровой

опоры рулевой тяги рулевого механизма.

Д.  Установить разводную чеку корончатой гайки

соединительной шаровой опоры рулевой тяги рулевого

механизма.







Е.  Установить и затянуть крепежные болты с правой стороны

двигателя на переднем подрамнике и затянуть их.
Момент затяжки: 85-90 Н·м



Рулевое управление с гидроусилителем — Передаточный механизм рулевого управления

61-19

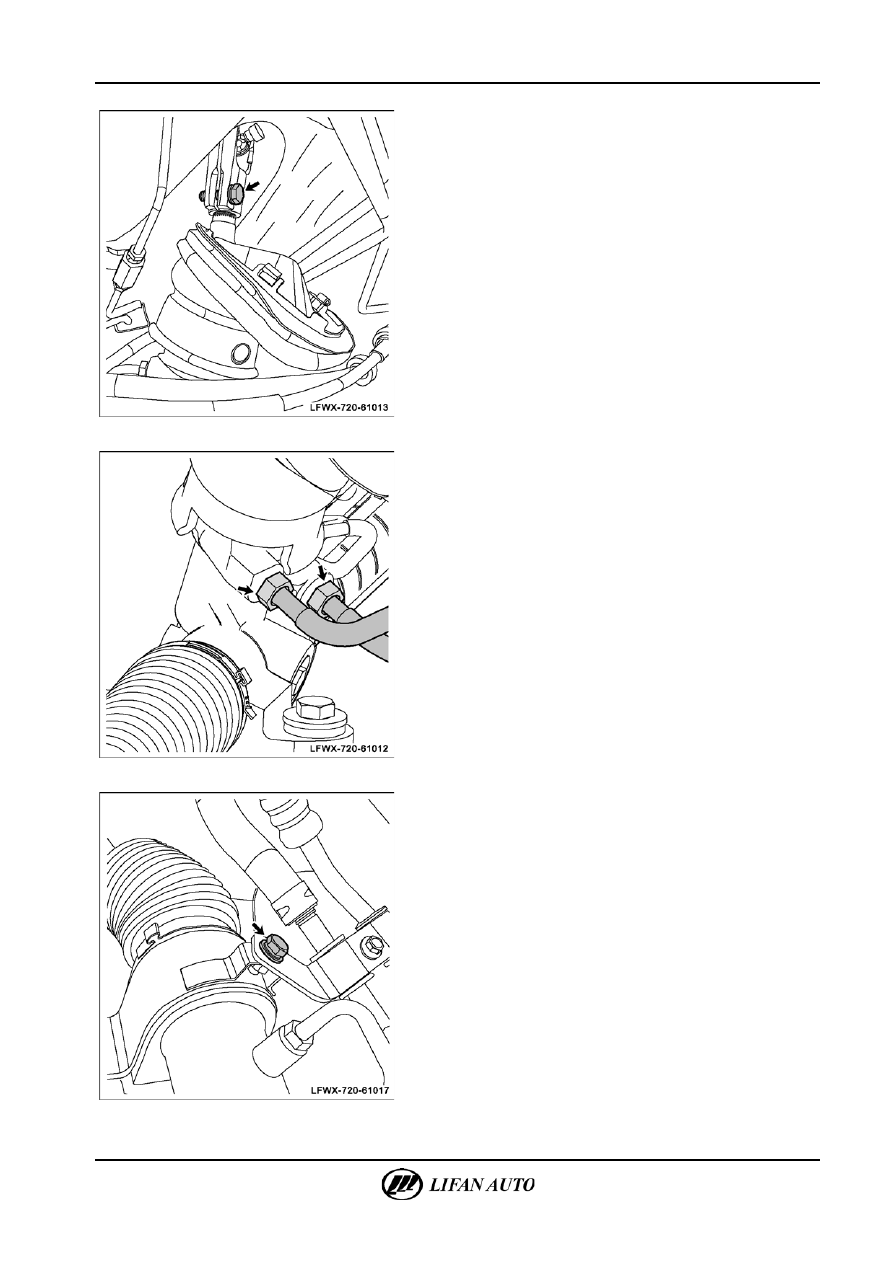

16.

Установить соединительный стопорный болт рулевого

механизма и колонку рулевого управления.

А.  Установить колонку рулевого управления на рулевой

механизм и закрутить прижимные болты.
Момент затяжки: 23 Н·м







17.

Установить трубопровод рулевого механизма

с гидроусилителем.

А.  С помощью трубного ключа установить трубопровод

гидравлической жидкости рулевого механизма.







Б.  Установить крепежные болты кронштейна маслопровода

рулевого механизма и закрепить маслопровод на рулевом

механизме.
